Ultrasone flowmeter PCE-TDS 200+ SR

Ultrasone flowmeter PCE-TDS 200+ SR

Best.nr.: PCE-TDS 200+ SR
EAN: 4250348731456
3.479,90 €
Prijzen zijn netto, exclusief BTW en 90,00 € netto verzendkosten
:
4250348731456
PCE-TDS 200+ SR
Levertijd:1-2 werkdagen

Beschrijving

Flowmeter met 32 GB datageheugen / Meetbereik ±32 m/s / Reproduceerbaarheid ±0,5 % van de gemeten waarde / Diverse meetsondes / Alarmgrenzen / 2,8 " LC display / Voor alle media / Optioneel met DAkkS of ISO kalibratiecertificaat

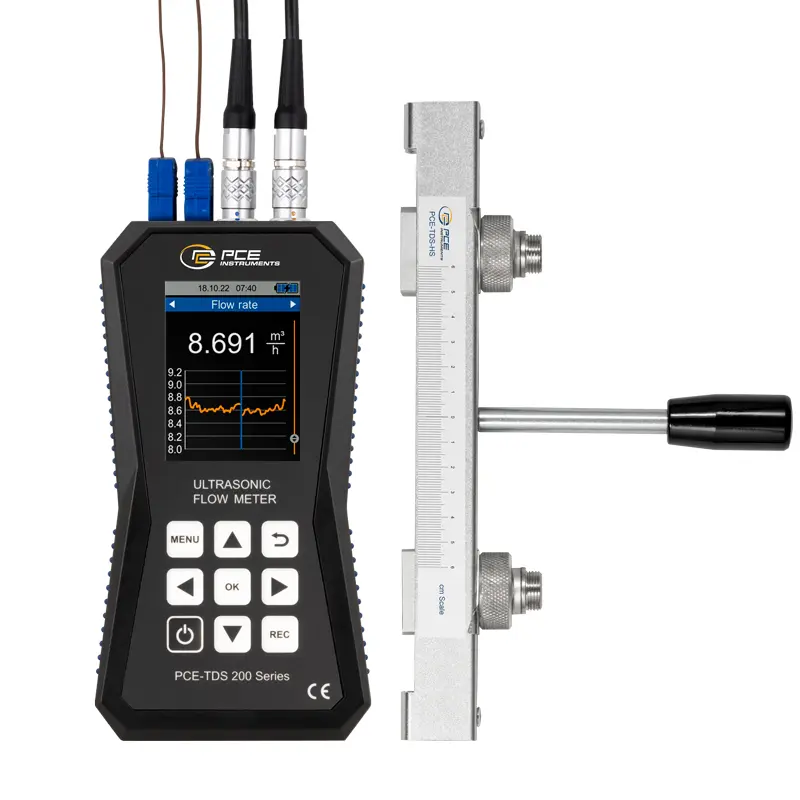

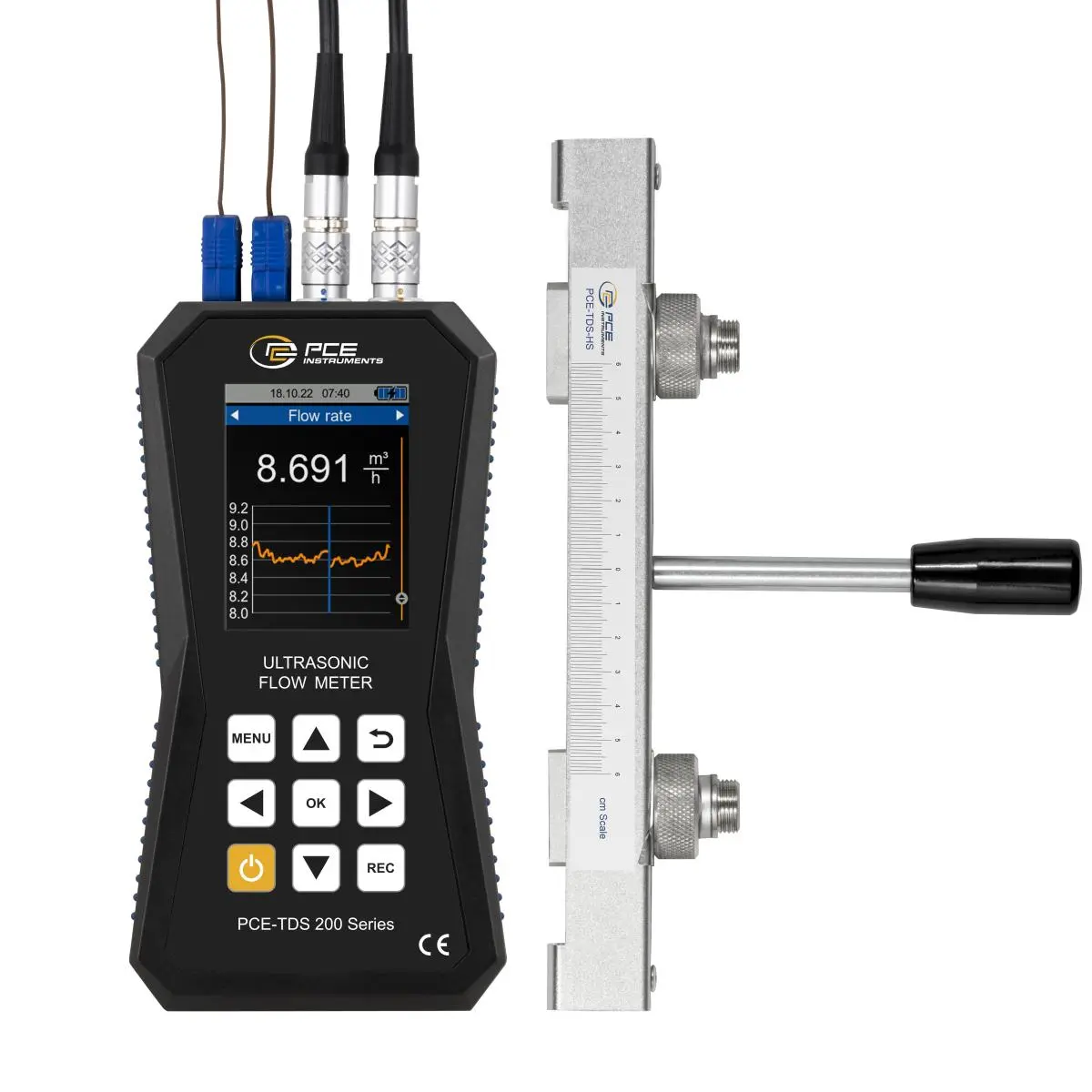

De flowmeter is een ultrasone flowmeter met een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % van de meetwaarde bij een buisdiameter van DN ≥50, ±3,5 % van de meetwaarde bij een buisdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % van de meetwaarde is de ultrasone flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren van de ultrasone flowmeter is een installatiehulp beschikbaar. De installatiehulp toont grafisch de signaalkwaliteit van de ultrasone flowmeter . Daarnaast wordt grafisch weergegeven of de sensoren van de ultrasone flowmeter op de juiste onderlinge afstand zijn geplaatst. Om stromingsmeting uit te voeren met de ultrasone flowmeter, worden na invoer van de specificaties van de buis en het medium de stroomsnelheid, het volumedebiet en het volume weergegeven. Bij de weergave van de meetwaarden zijn bij de ultrasone flowmeter diverse eenheden beschikbaar, bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden via de datalogger-functie van de ultrasone flowmeter vast te leggen. Start- en stopcondities en het opslaginterval van 1 seconde tot 12 uur kunnen bij de ultrasone flowmeter worden ingesteld. Een opslagpunt bevat bij de ultrasone flowmeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen in het ingebouwde geheugen van 32 GB van de ultrasone flowmeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone flowmeter worden opgeslagen.

Met de optionele software kunnen de opgenomen meetwaarden van de ultrasone flowmeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de ultrasone flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden kunnen deze in het .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een pdf-rapport worden gemaakt. Voor eenvoudige bediening kan de ultrasone flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de ultrasone flowmeter is met de software ook mogelijk.

Om de warmtehoeveelheid met de ultrasone flowmeter te bepalen, zijn daarnaast twee thermo-elementen nodig. Deze zijn bij de PCE-TDS 200+ verkrijgbaar. De twee thermo-elementen van de ultrasone flowmeter worden op de aanvoer en retour van een leidingsysteem aangesloten. Op basis van het temperatuurverschil en de gemeten doorstroomhoeveelheid kan de ultrasone flowmeter  de warmtehoeveelheid bepalen. Indien gewenst kan de ultrasone flowmeter tijdens de meting gelijktijdig de kosten per warmte-eenheid berekenen en weergeven. Zo wordt de ultrasone flowmeter bijvoorbeeld toegepast bij het controleren van verwarmingsinstallaties.

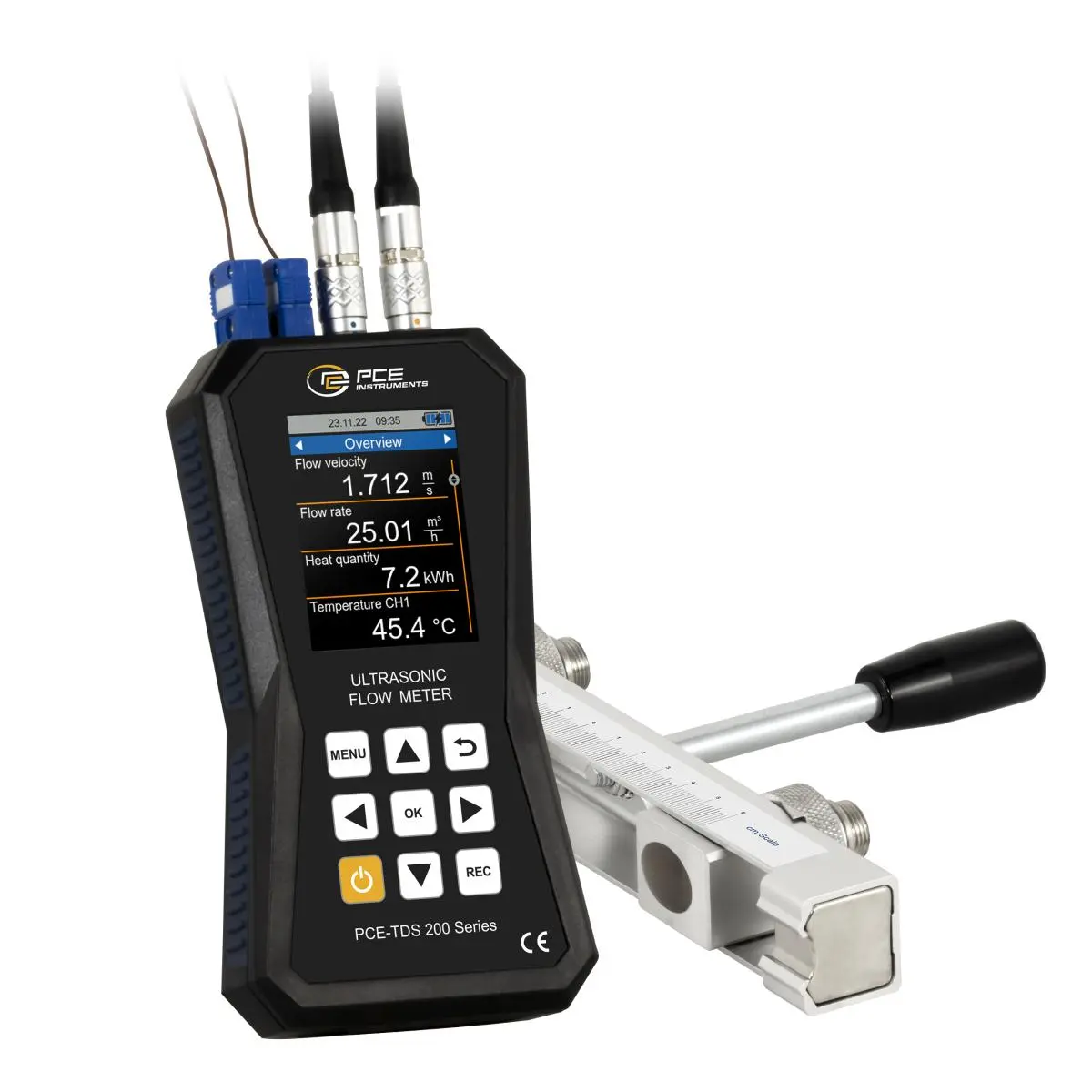

Het LC-kleurendisplay van de ultrasone flowmeter heeft een formaat van 2,8 inch en is daardoor goed afleesbaar. Optioneel kan de ultrasone flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.

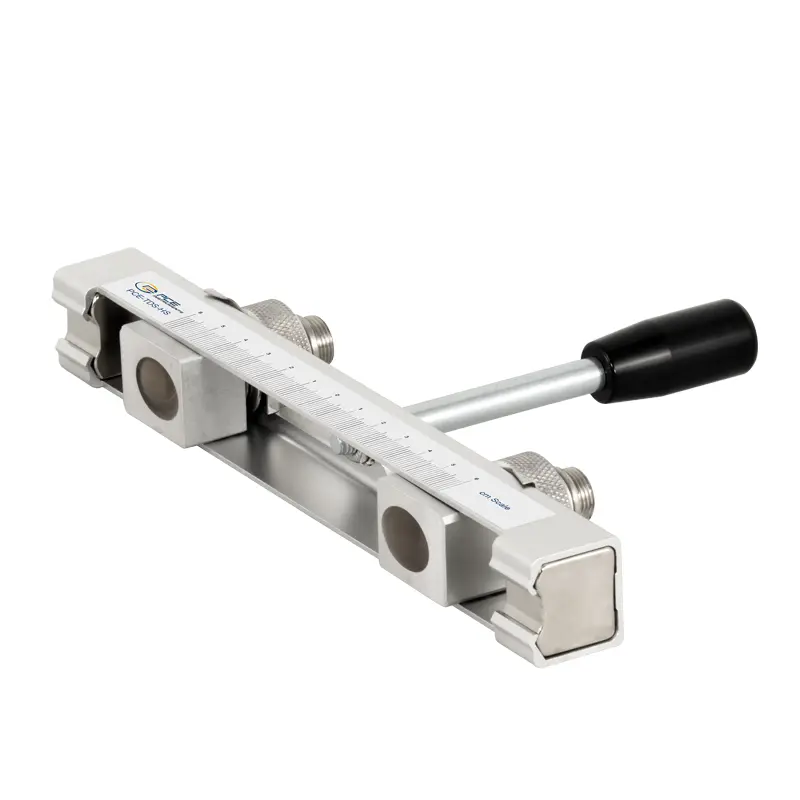

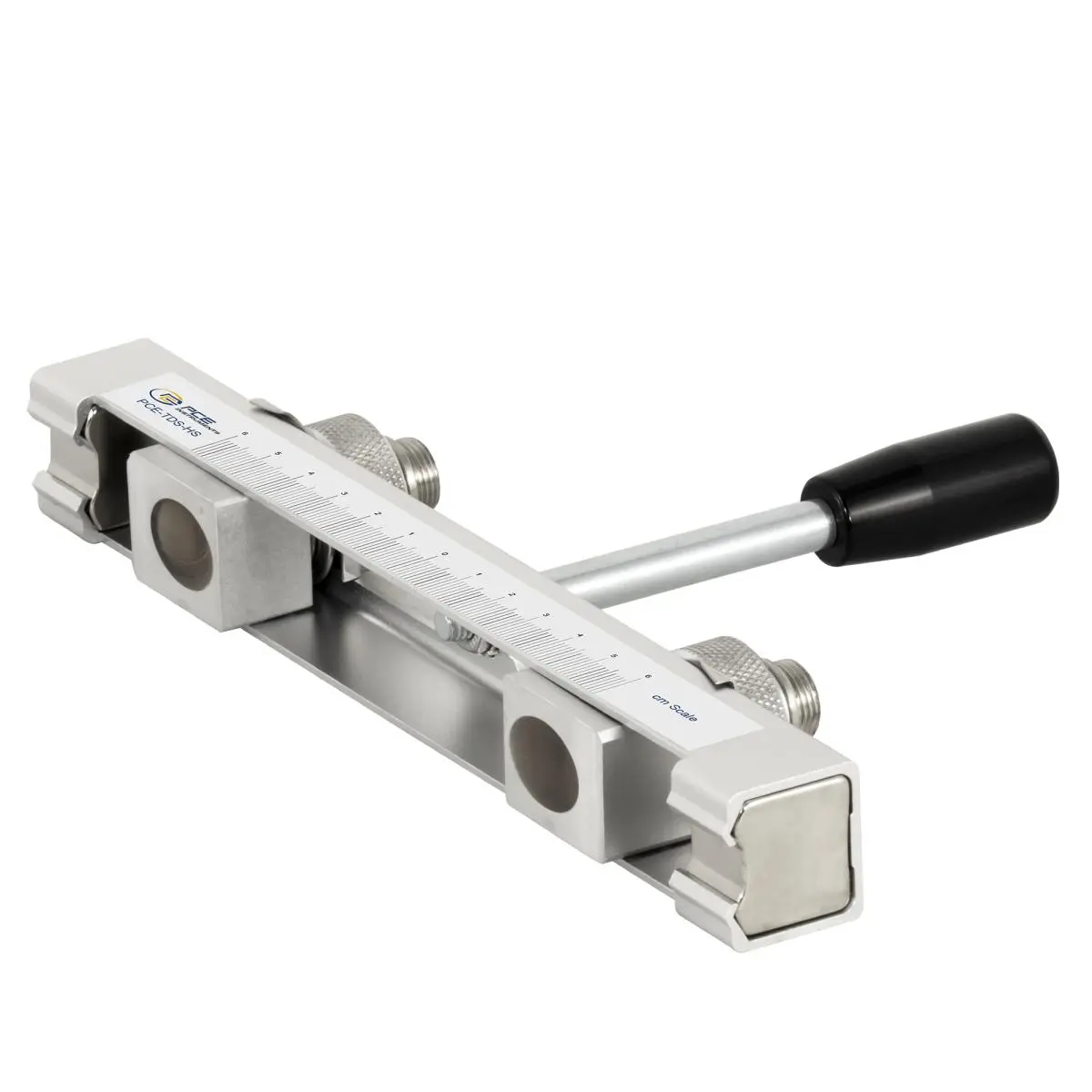

PCE-TDS 200 SR SENSOR
Verbonden On Rail-sensoren voor de buismaten DN 15 … 100 / 20 … 108 mm. Beide sensoren bevinden zich op één rail om de positionering van de sensoren te vereenvoudigen. Voor eenvoudige hantering bevindt zich op de rail een handgreep. Onder de rails bevinden zich magneten waarmee de sensoren zichzelf kunnen vastzetten aan buizen van ijzerhoudend metaal.

Kenmerken

- Meetbereik ±32 m/s
- USB-C-interface voor gegevensoverdracht
- Optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de meetwaarde
- Warmtehoeveelheidsmeting
- Datageheugen voor 10 miljoen meetpunten
- Individueel instelbare alarmgrenzen
- Optioneel met ISO- of DAkkS-kalibratiecertificaat

Specificaties

Snelheid
Meetbereik  -32 ... +32 m/s
Resolutie  0,001 m/s
Nauwkeurigheid  DN ≥50 mm: ±1,5% van de meetwaarde voor snelheden >0,3 m/s / DN <50 mm: ±3,5% van de meetwaarde voor snelheden >0,3 m/s

Temperatuur type K
Meetbereik  -100 ... +1370 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,4 %

Temperatuur type J
Meetbereik  -100 ... +1150 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,4 %

Temperatuur type S
Meetbereik  0 ... 1500 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,5 %

Temperatuur type R
Meetbereik  0 ... 1700 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,5 %

Temperatuur type E
Meetbereik  -100 ... +900 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,4 %

Temperatuur type T
Meetbereik  -100 ... +400 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,4 %

Temperatuur type N
Meetbereik  -100 ... +1150 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,4 %

Temperatuur type B
Meetbereik  600 ... 1800 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±0,5 %

Ultrasone sensor
Aanduiding  PCE-TDS 200 SR SENSOR
Buisdiameter  DN 15 ... 100 mm / Ø 20 ... 108 mm
Afmeting  200 x 25 x 25 mm
Typ  Ultrasound
Frequentie  1 MHz
Bedrijfstemperatuur  -30 ... 160 °C
Lengte sensorkabel  5 m

Algemene technische gegevens
Meetfuncties  Stroomsnelheid, Volumestroom, Volumen, Temperatur, Warmteafgifte, Hoeveelheid warmte
Eenheden  metrisch, imperial
Aanvullende informatie over eenheden  Afmetingen: mm, in
Stroomsnelheid: m/s, ft/s
Temperatuur: °C/°F
Warmtehoeveelheid: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Warmteafgifte: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Volumestroom: m³, l, gal, igl, mgl, cf, bal, ib, ob
Volume: m³, l, gal, igl, mgl, cf, bal, ib, ob
Tijdweergave: seconden, minuten, uren, dagen
Weergave kosten: EUR, Pond, USD, Turkse Lira, Zloty, Yen
Schermgrootte  2,8 inch
Opslagmedium  Intern geheugen
Opslagcapaciteit  32 GB
Opslaginterval van  1 s
Opslaginterval tot  12 h
Interface  USB-C
Buismateriaal  Staal, Gietijzer, Roestvrij staal, Aluminium, Messing, Koper, PVC, IJzer, Nikkel, Titan, Zink, Acryl, Polyethyleen, Polypropyleen, Nylon, Door gebruiker gedefinieerd (handmatige invoer van de transversale geluidssnelheid van het buismateriaal)
Buismateriaal Aanvullende informatie  Binnenvoering van de pijp:
- Geen voering
- Aangepast
- Epoxyhars
- Rubber
- Mortel
- Polystyreen
- polyethyleen
- Polytetrafluorethyleen
- polyurethaan
- Polypropyleen
- Door gebruiker gedefinieerd (handmatige invoer van de longitudinale geluidssnelheid van de binnenbekleding van de pijp)
Meetmedium  Water, Zeewater, Öl, ruwe olie, Methanol, Ethanol, Diesel, Benzine, Aardolie, Door gebruiker gedefinieerd (handmatige invoer van de geluidssnelheid van het medium)
Bedrijfstijd  10 h
Automatische uitschakeling van...tot  1 ... 15 min.
Messmethode  Z, V, N, W
Alarm  optisch, Akoestisch
Alarmmodi  Ondersnijding, oversnijding, binnenkant, buitenkant
Reproduceerbaarheid  ±0,5 %
Menutaal  Turks, Engels, Pools, Spaans, Duits, Chinees, Russisch, Japans, Frans, Deens, Italiaans, Nederlands, Portugees
Beschermingsklasse (apparaat)  IP52
Stroomvoorziening  USB 5 V DC, 500 mA
Type aansluiting  Apparaat Europlug
Batterij  1 x 3,7 V LP785060 , Lithium-polymeerbatterij
Capaciteit  2500 mAh
Prestaties  9,25 Wh
Bedrijfsomstandigheden  -20 ... 65 °C , 10 ... 95 % r.v.
Opslagomstandigheden  -20 ... 65 °C , 10 ... 95 % r.v.
Afmetingen ( L x B x H )  165 x 85 x 32 mm
Gewicht  263,5 g

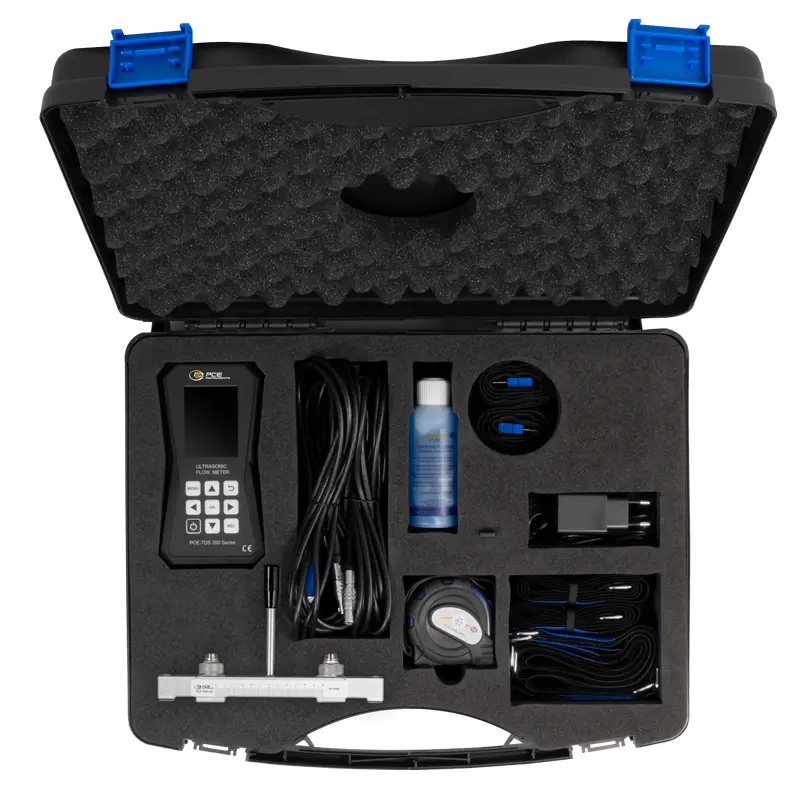

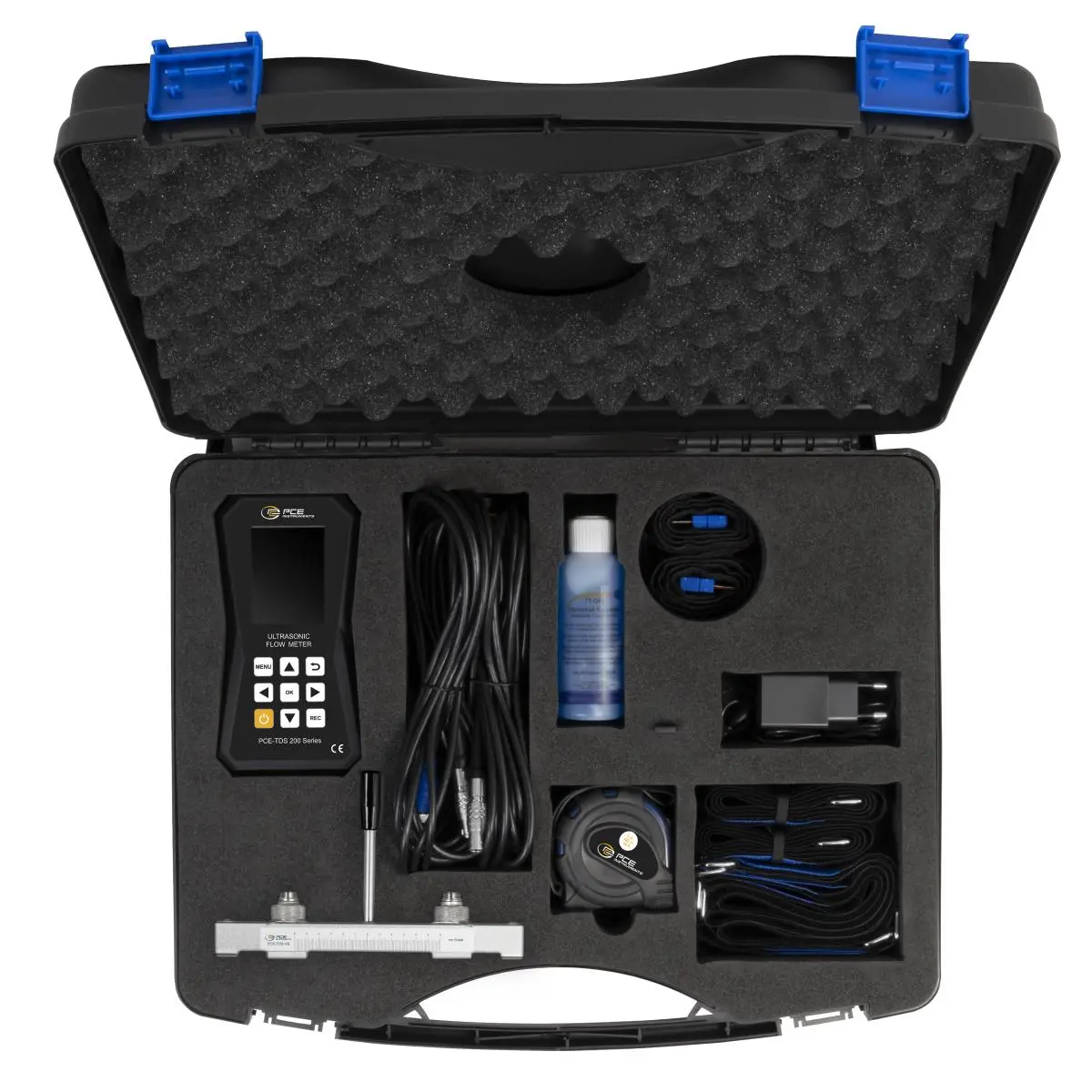

Leveromvang

1 x Ultrasone flowmeter PCE-TDS 200+ SR
2 x Temperatuursensor TF-RA330
1 x Stromingssensoren PCE-TDS 200+ SR SENSOR (paar)
2 x Verbindingskabel van 5 m
2 x Losneembare kabelbinder
1 x Voeding 5 V, 500 mA
1 x USB-C-kabel
1 x Ultrasoon contactgel
1 x PCE-meetlint
1 x Transportkoffer
1 x Gebruiksaanwijzing
