Ultrasone flowmeter PCE-TDS 200 SML

Ultrasone Flowmeter PCE-TDS 200 SML

Best.nr.: PCE-TDS 200 SML
EAN: 4250348732293
3.319,90 €
Prijzen zijn netto, exclusief BTW en 110,00 € netto verzendkosten
:
4250348732293
PCE-TDS 200 SML
Levertijd:1-2 werkdagen

Beschrijving

Flowmeter met 32 GB datageheugen / Meetbereik ±32 m/s / Reproduceerbaarheid ±0,5 % van de meetwaarde / Diverse meetsondes / Alarmgrenzen / 2,8 " LC display / Voor alle media / Optioneel met DAkkS of ISO kalibratiecertificaat

De ultrasone flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % van de meetwaarde bij een buisdiameter van DN ≥50, ±3,5 % van de meetwaarde bij een buisdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % van de meetwaarde is de ultrasone flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren van de ultrasone flowmeter is een installatiehulp beschikbaar. De installatiehulp toont grafisch de signaalkwaliteit van de ultrasone flowmeter. Daarnaast wordt grafisch weergegeven of de sensoren van de ultrasone flowmeter op de juiste onderlinge afstand zijn geplaatst. Om een debietmeting uit te voeren met de ultrasone flowmeter , worden na invoer van de buis- en mediumspecificaties de stroomsnelheid, het volumedebiet en het volume weergegeven. Bij de weergave van de meetwaarden kunnen bij de ultrasone flowmeter diverse eenheden worden gekozen. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden via de datalogfunctie van de ultrasone flowmeter vast te leggen. Start- en stopcondities en het opslaginterval van 1 seconde tot 12 uur kunnen bij de ultrasone flowmeter worden ingesteld. Een opslagpunt bevat bij de ultrasone flowmeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen in het ingebouwde geheugen van 32 GB van de ultrasone flowmeter. Hierbij kunnen 10 miljoen meetpunten op de ultrasone flowmeter worden opgeslagen.

Met de optionele software kunnen de vastgelegde meetwaarden van de ultrasone flowmeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de ultrasone flowmeter zowel in tabelvorm als grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de ultrasone flowmeter kunnen deze worden geëxporteerd in het .csv-bestandsformaat. Als alternatief kan via de software een pdf-rapport worden gemaakt. Voor een eenvoudiger bediening kan de ultrasone flowmeter via de software worden ingesteld. Een liveweergave van de meetwaarden van de ultrasone flowmeter is met de software ook mogelijk.

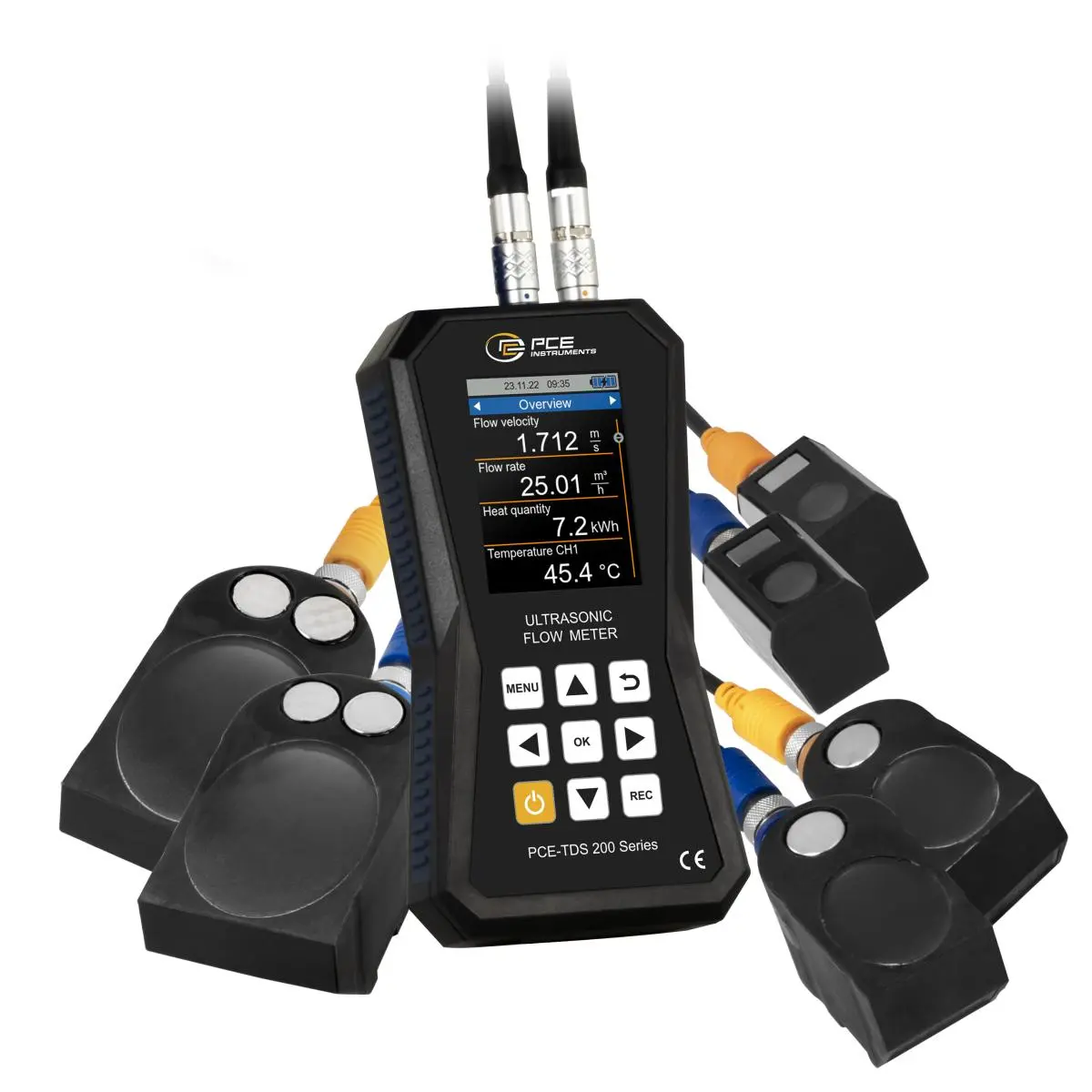

Om de warmtehoeveelheid met de ultrasone flowmeter te bepalen, zijn daarnaast twee thermo-elementen nodig. Deze zijn verkrijgbaar bij de PCE-TDS 200+. De twee thermo-elementen van de ultrasone flowmeter worden op de aanvoer en retour van een leidingsysteem aangesloten. Op basis van het temperatuurverschil en de gemeten doorstroomhoeveelheid kan de ultrasone flowmeter  de warmtehoeveelheid bepalen. Indien nodig kan de ultrasone flowmeter de kosten per warmtehoeveelheidseenheid tijdens de meting gelijktijdig berekenen en weergeven. Zo wordt de ultrasone flowmeter bijvoorbeeld gebruikt bij het controleren van verwarmingsinstallaties.

Het LC-kleurendisplay van de ultrasone flowmeter heeft een formaat van 2,8 inch en is daardoor goed afleesbaar. Optioneel kan de ultrasone flowmeter worden uitgerust met een ISO- of DAkkS-kalibratiecertificaat.

PCE-TDS 200 S SENSOR

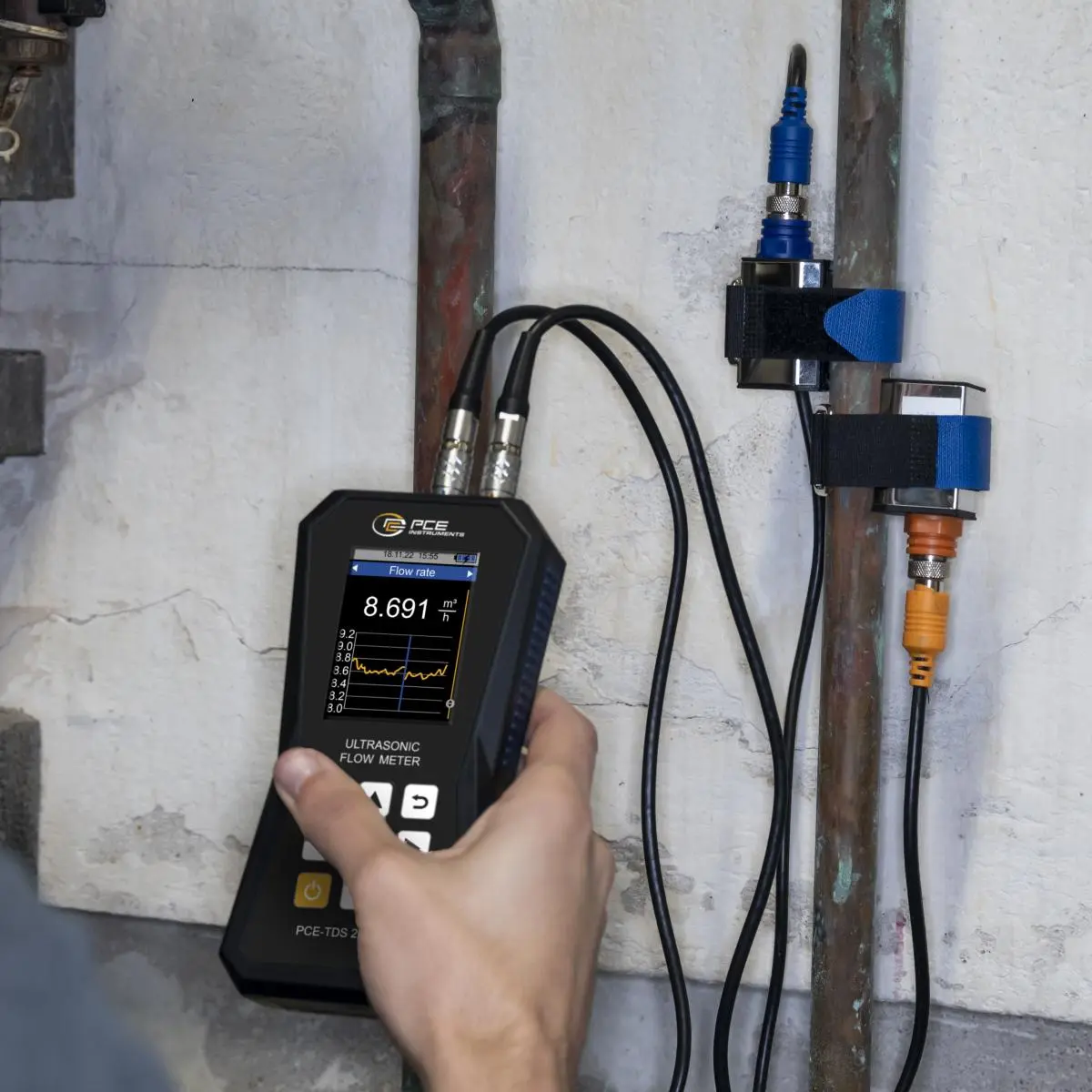

Klein sensorpaar voor buisdiameters DN 15 … 100 / 20 … 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een zeer compact formaat van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 … +160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ijzerhoudende metalen worden gemonteerd. Daarnaast kunnen de sensoren van de ultrasone flowmeter met losmaakbare kabelbinders aan de buis worden bevestigd.

PCE-TDS 200 M SENSOR
Middelgroot sensorpaar voor buisdiameters DN 50 … 700 / 57 … 720 mm. Geschikt voor debietmeting aan middelgrote buizen. Met de ingebouwde magneten op de sensoren van de ultrasone flowmeter kunnen deze aan ijzerhoudende buizen worden bevestigd. Als alternatief kunnen de sensoren met losmaakbare kabelbinders op de buis worden gemonteerd. De temperatuurbestendigheid ligt tussen -30 … +160 °C.

PCE-TDS 200 L SENSOR
Groot sensorpaar voor buisdiameters DN 300 ... 6000. Dit sensorpaar is daardoor geschikt voor bijzonder grote buizen. De sensoren kunnen met losmaakbare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren op buizen van ijzerhoudend metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Kenmerken

- Meetbereik ±32 m/s
- USB-C-interface voor gegevensoverdracht
- Optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de meetwaarde
- Datageheugen voor 10 miljoen meetpunten
- Individueel instelbare alarmgrenswaarden
- Optioneel met ISO- of DAkkS-kalibratiecertificaat

Specificaties

Snelheid
Meetbereik  -32 ... +32 m/s
Resolutie  0,001 m/s
Nauwkeurigheid  DN ≥50 mm: ±1,5% van de meetwaarde voor snelheden >0,3 m/s / DN <50 mm: ±3,5% van de meetwaarde voor snelheden >0,3 m/s

Ultrasone sensor
Aanduiding  PCE-TDS 200 S SENSOR
Buisdiameter  DN 15 ... 100 mm / Ø 20 ... 108 mm
Afmeting  45 x 30 x 30 mm
Typ  Ultrasound
Frequentie  1 MHz
Bedrijfstemperatuur  -30 ... 160 °C
Lengte sensorkabel  5 m

Ultrasone sensor
Aanduiding  PCE-TDS 200 M SENSOR
Buisdiameter  DN 50 ... 700 mm / Ø 57 ... 720 mm
Afmeting  70 x 40 x 40 mm
Typ  Ultrasound
Frequentie  1 MHz
Temperatur  -30 ... 160 °C
Lengte sensorkabel  5 m

Ultrasone sensor
Aanduiding  PCE-TDS 200 L SENSOR
Buisdiameter  DN 300 ... 6000 mm / Ø 300 ... 6000 mm
Afmeting  91 x 52 x 44 mm
Typ  Ultrasound
Frequentie  1 MHz
Temperatur  -30 ... 160 °C
Lengte sensorkabel  5 m

Algemene technische gegevens
Meetfuncties  Stroomsnelheid, Volumestroom, Volumen
Eenheden  metrisch, imperial
Aanvullende informatie over eenheden  Afmetingen: mm, in
Stroomsnelheid: m/s, ft/s
Doorstroomvolume: m³, l, gal, igl, mgl, cf, bal, ib, ob
Volume: m³, l, gal, igl, mgl, cf, bal, ib, ob
Tijdspecificatie: seconden, minuten, uren, dagen
Schermgrootte  2,8 inch
Opslagmedium  Intern geheugen
Opslagcapaciteit  32 GB
Opslaginterval van  1 s
Opslaginterval tot  12 h
Interface  USB-C
Buismateriaal  Staal, Gietijzer, Roestvrij staal, Aluminium, Messing, Koper, PVC, IJzer, Nikkel, Titan, Zink, Acryl, Polyethyleen, Polypropyleen, Nylon, Door gebruiker gedefinieerd (handmatige invoer van de transversale geluidssnelheid van het buismateriaal)
Buismateriaal Aanvullende informatie  Binnenvoering van de pijp:
- Geen voering
- Aangepast
- Epoxyhars
- Rubber
- Mortel
- Polystyreen
- polyethyleen
- Polytetrafluorethyleen
- polyurethaan
- Polypropyleen
- Door gebruiker gedefinieerd (handmatige invoer van de longitudinale geluidssnelheid van de binnenbekleding van de pijp)
Meetmedium  Water, Zeewater, Öl, ruwe olie, Methanol, Ethanol, Diesel, Benzine, Aardolie, Door gebruiker gedefinieerd (handmatige invoer van de geluidssnelheid van het medium)
Bedrijfstijd  10 h
Automatische uitschakeling van...tot  1 ... 15 min.
Messmethode  Z, V, N, W
Alarm  optisch, Akoestisch
Alarmmodi  Ondersnijding, oversnijding, binnenkant, buitenkant
Reproduceerbaarheid  ±0,5 %
Menutaal  Turks, Engels, Pools, Spaans, Duits, Chinees, Russisch, Japans, Frans, Deens, Italiaans, Nederlands, Portugees
Beschermingsklasse (apparaat)  IP52
Stroomvoorziening  USB 5 V DC, 500 mA
Type aansluiting  Apparaat Europlug
Batterij  1 x 3,7 V LP785060 , Lithium-polymeerbatterij
Capaciteit  2500 mAh
Prestaties  9,25 Wh
Bedrijfsomstandigheden  -20 ... 65 °C , 10 ... 95 % r.v.
Opslagomstandigheden  -20 ... 65 °C , 10 ... 95 % r.v.
Afmetingen ( L x B x H )  165 x 85 x 32 mm
Gewicht  263,5 g

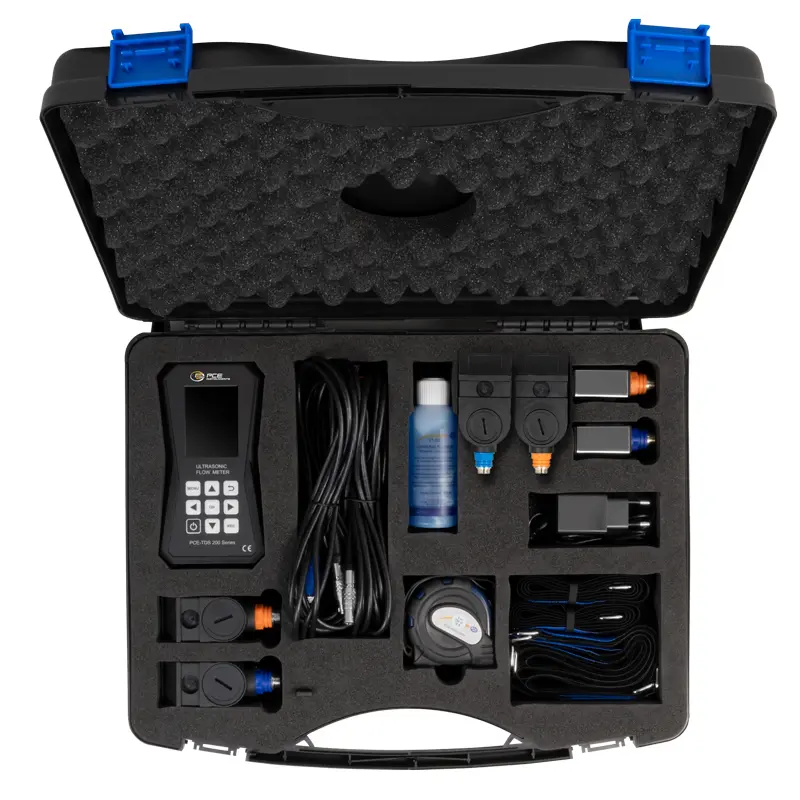

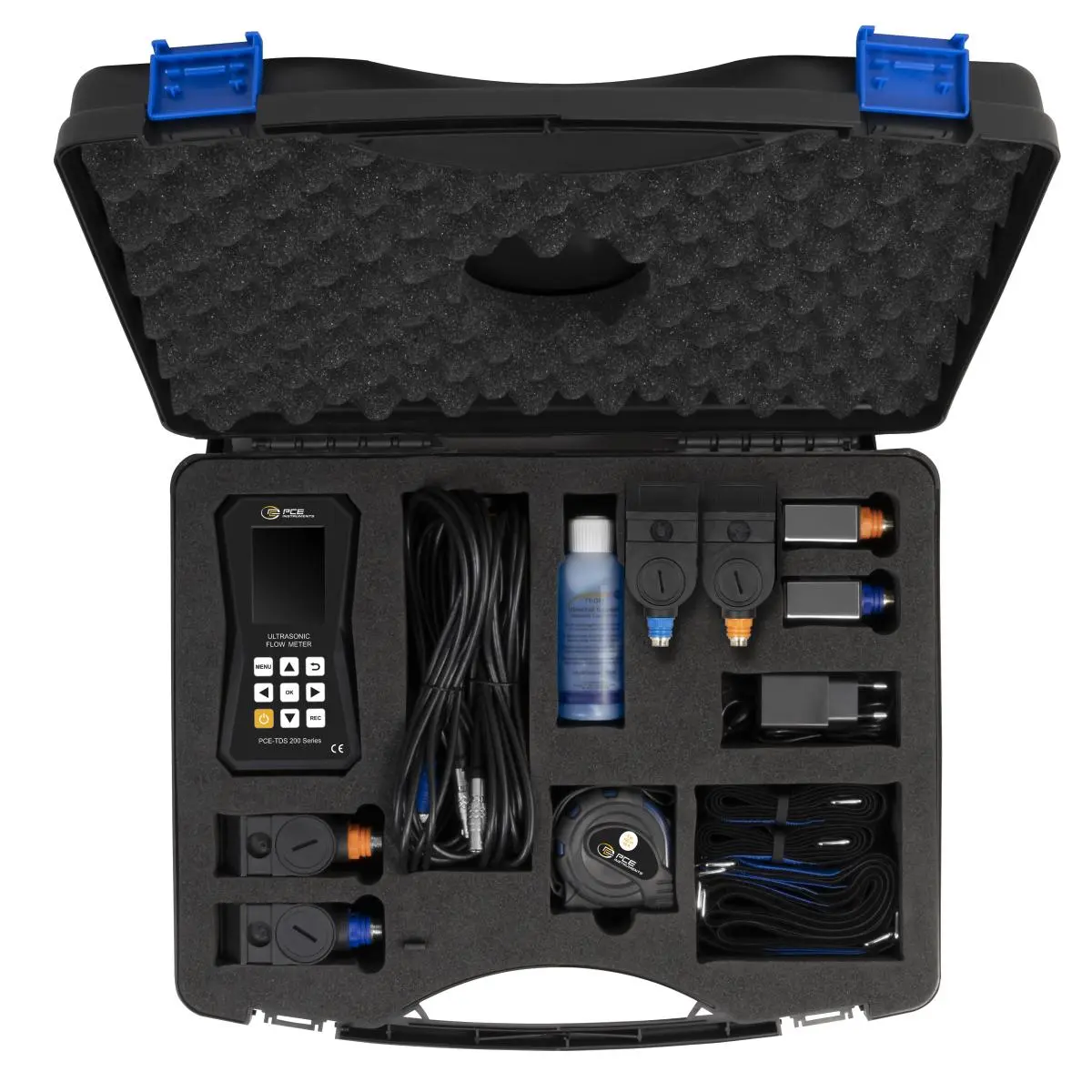

Leveromvang

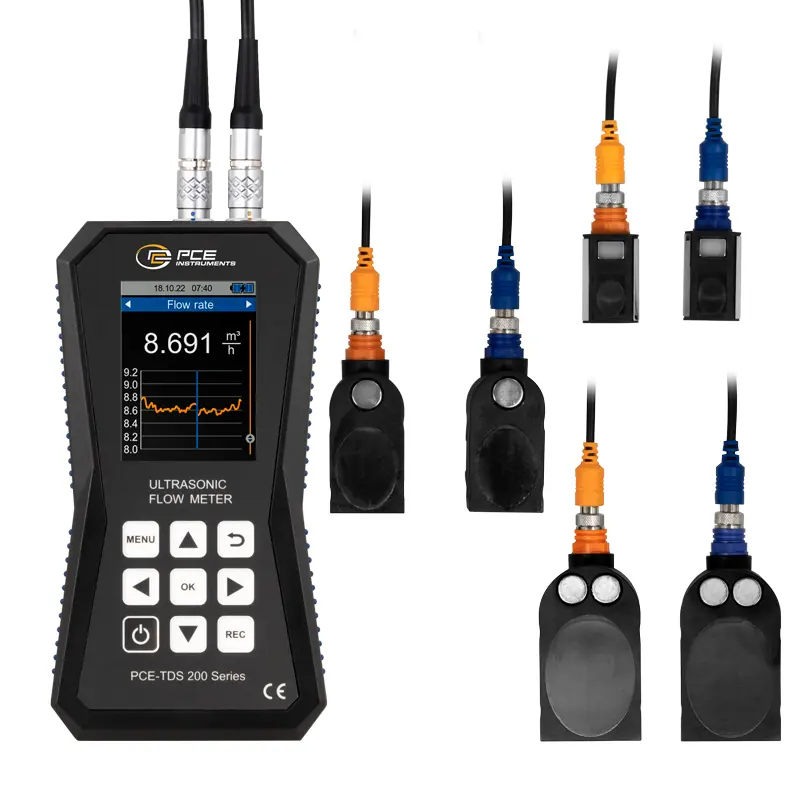

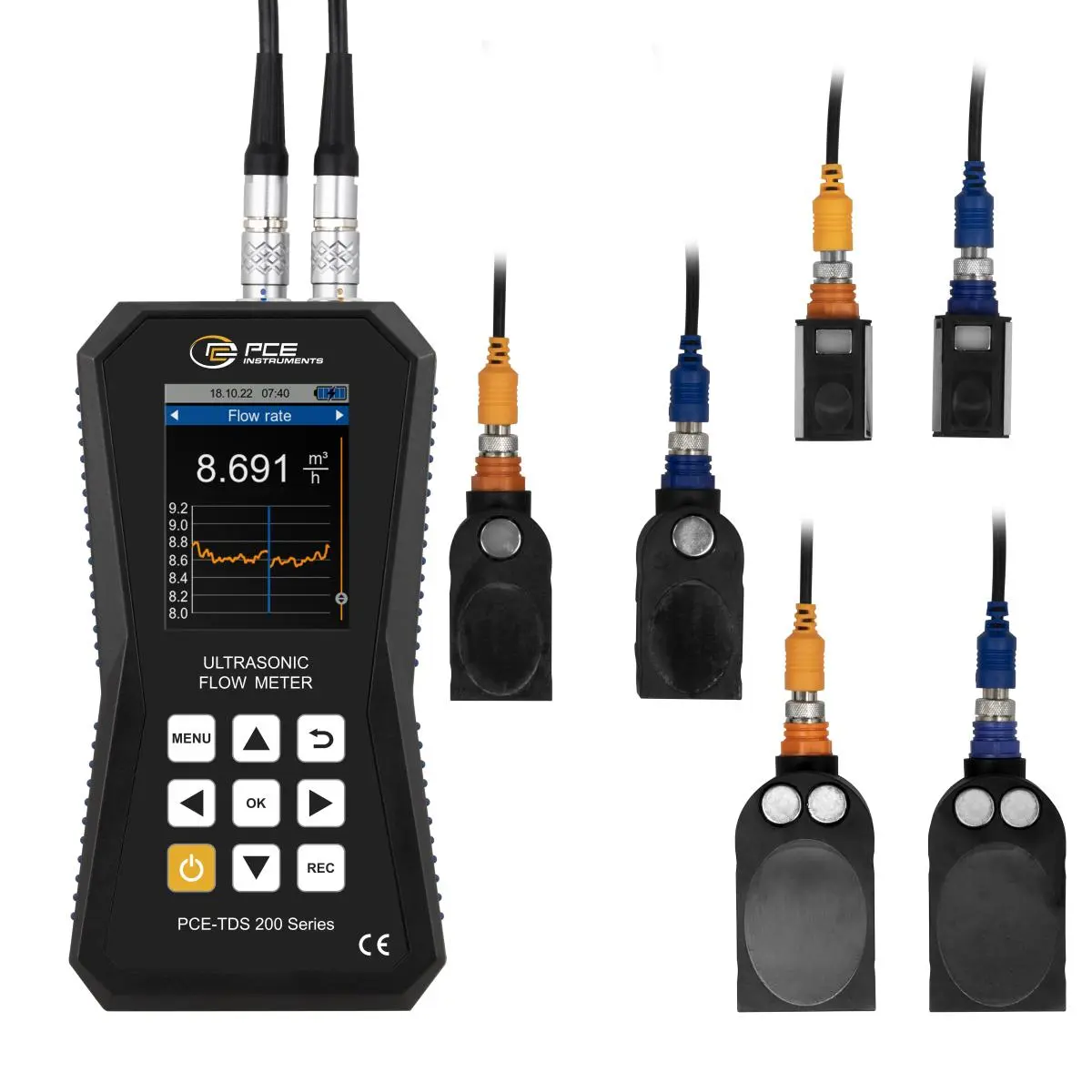

1 x Ultrasone flowmeter PCE-TDS 200 SML
1 x Stromingssensoren PCE-TDS 200 S SENSOR (paar)
1 x Stromingssensoren PCE-TDS 200 M SENSOR (paar)
1 x Stromingssensoren PCE-TDS 200 L SENSOR (paar)
2 x 5 m verbindingskabel
2 x Losmaakbare kabelbinder
1 x Voeding 5 V, 500 mA
1 x USB-C-kabel
1 x Ultrasoon contactgel
1 x PCE-meetlint
1 x Transportkoffer
1 x Gebruiksaanwijzing
