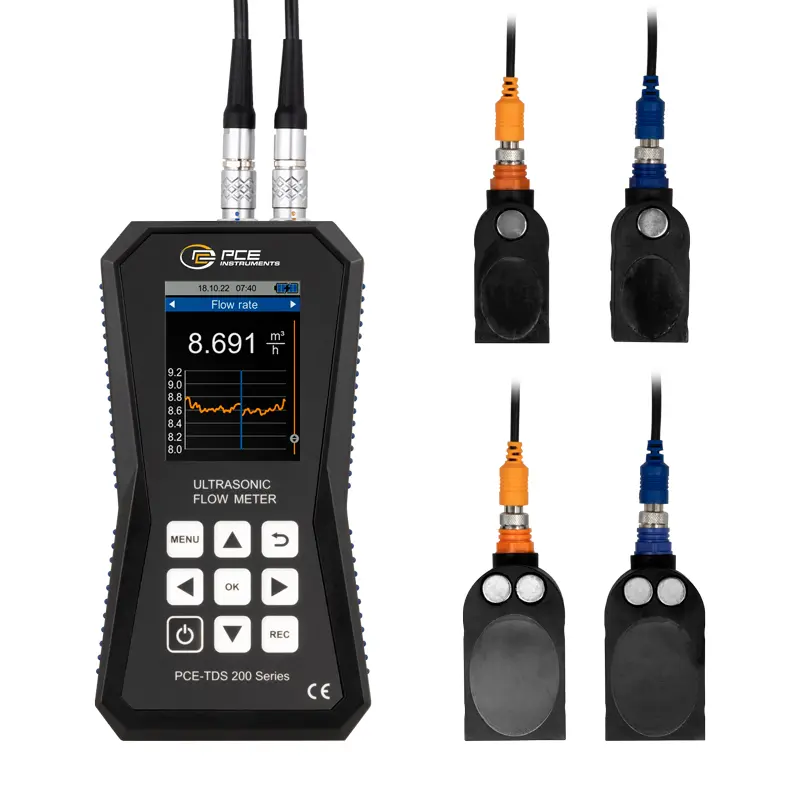

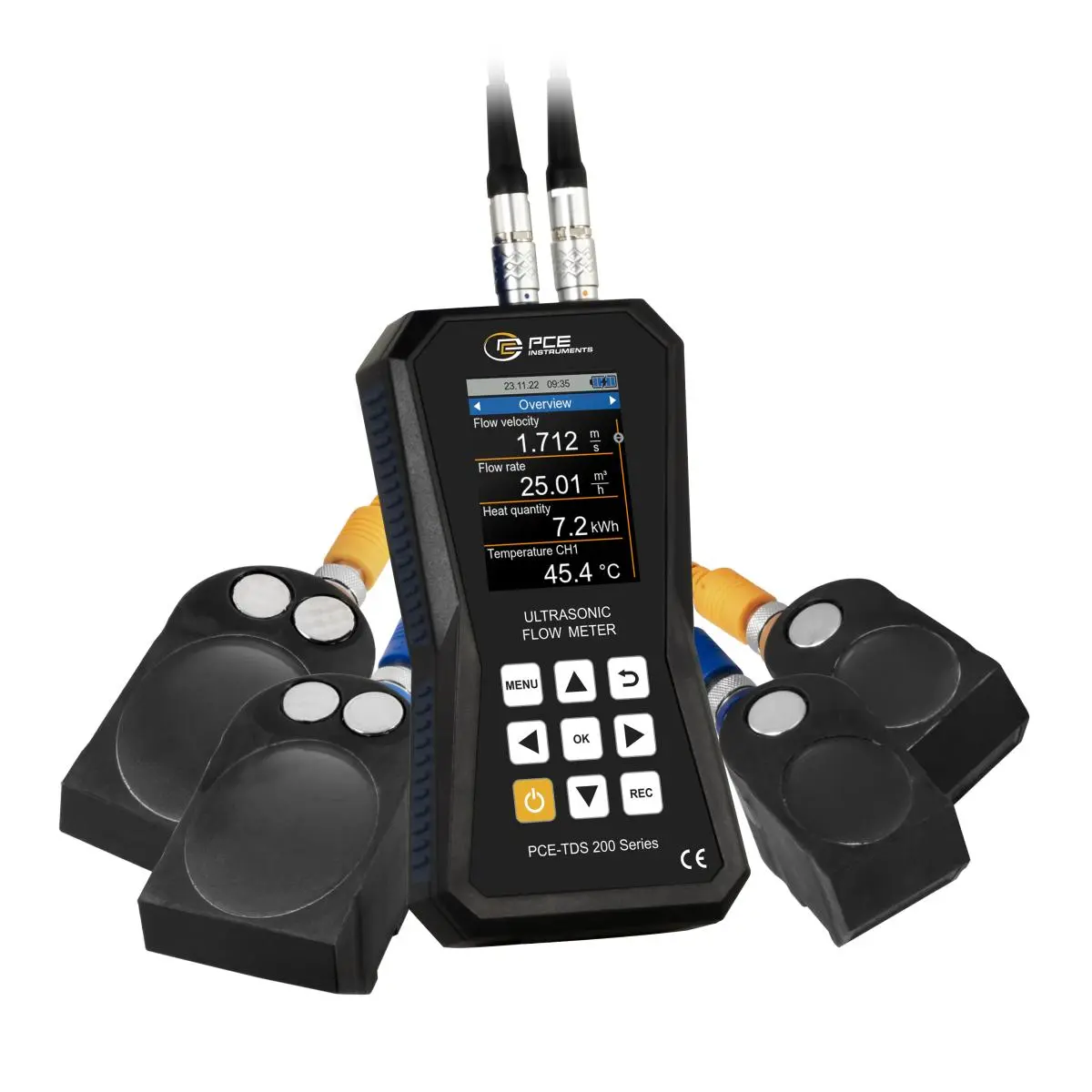

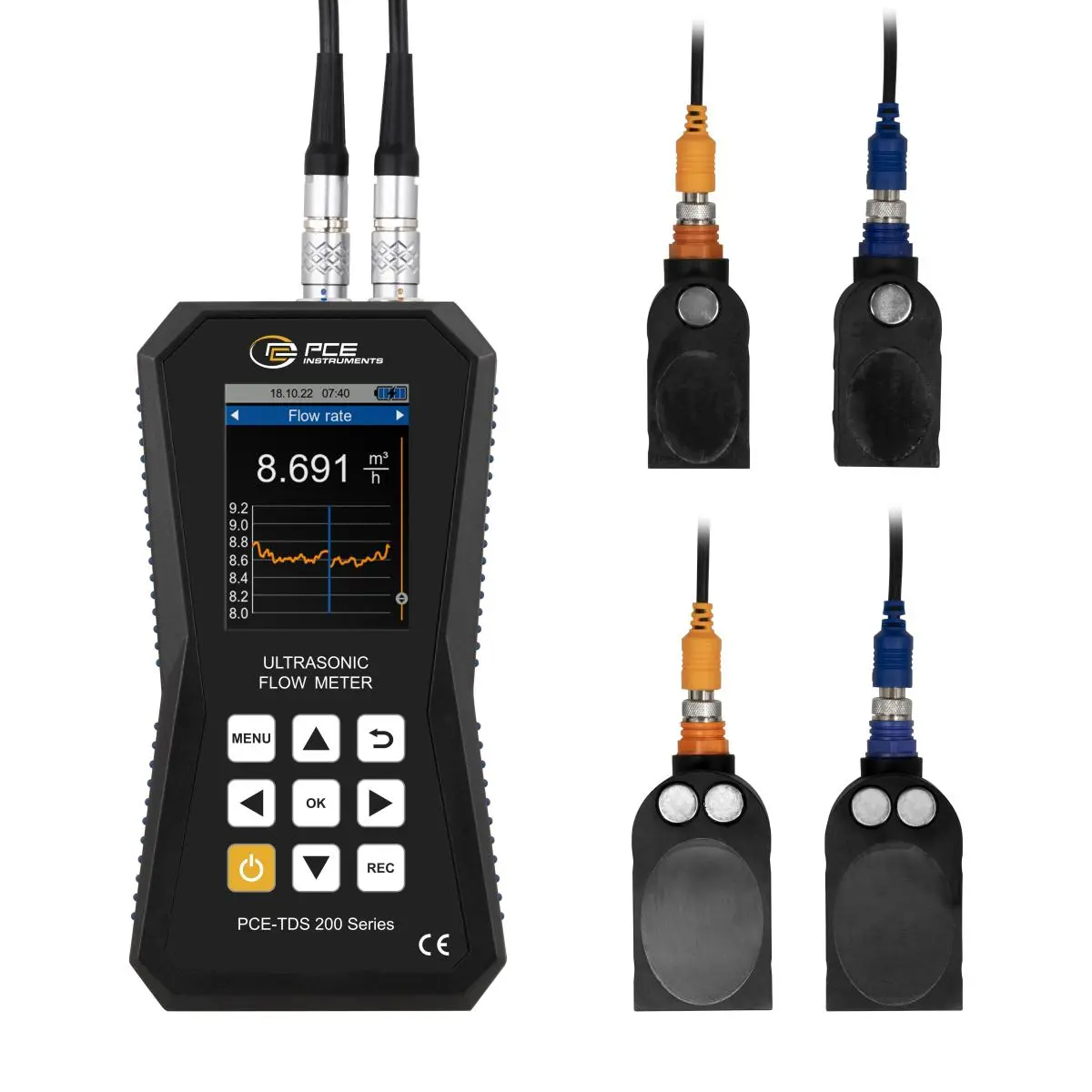

Ultrasone flowmeter PCE-TDS 200 ML inclusief 4 sensoren

Ultrasone flowmeter PCE-TDS 200 ML inclusief 4 sensoren [vergroten]
Ultrasone flowmeter PCE-TDS 200 ML inclusief 4 sensoren
Display

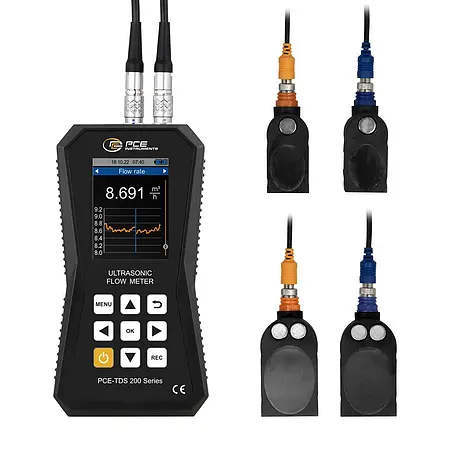

Vooraanzicht stromingsmeter
Aansluitingen sensoren
Sensoren
Sensoren
Aansluitingen
USB-C aansluiting
Leveromvang

Ultrasone flowmeter PCE-TDS 200 ML

Best.nr.: PCE-TDS 200 ML
EAN: 4250348731357
2.385,90 €
2.886,94 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348731357
PCE-TDS 200 ML
Levertijd: 10 - 14 dagen

Toebehoren

Beschrijving

Ultrasone flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /
reproduceerbaarheid ±0,5 % van de meetwaarde / verschillende meetsondes / alarmgrenzen / 2,8 " LC display / voor alle media / optioneel met DAkkS of ISO kalibratiecertificaat

De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. voor een leidingdiameter van DN ≥50, ±3,5 % f.s. voor een leidingdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de ultrasone flowmeter een bijzonder nauwkeurig meetapparaat. Voor de installatie van de sensoren van de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de ultrasone flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van debietmetingen met de flowmeter worden de stroomsnelheid, het debiet en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. De flowmeter geeft de gemeten waarden weer in een groot aantal eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden op te slaan via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen voor de ultrasone flowmeter worden ingesteld. Een geheugenpunt van de ultrasone flowmeter bevat alle gemeten waarden eenmalig. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de flowmeter. Op de flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de opgeslagen meetwaarden uit de ultrasone flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone flowmeter via de software worden ingesteld. Een live weergave van de gemeten waarden van de ultrasone flowmeter is ook mogelijk met de software.

Om met de ultrasone flowmeter de hoeveelheid warmte te bepalen, zijn twee extra thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en het gemeten stroming kan de ultrasone flowmeter de hoeveelheid warmte bepalen. Indien nodig kan de flowmeter tijdens de meting tegelijkertijd de kosten per warmte-eenheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de inspectie van verwarmingsinstallaties.

Het LC-kleurendisplay van de flowmeter heeft een grootte van 2,8" en is daarom gemakkelijk af te lezen. Optioneel kan de flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.

PCE-TDS 200 M SENSOR
Middelgroot sensorpaar voor leidingdiameters DN 50 ... 700 / 57 ... 720 mm. Geschikt voor stromingmeting op middelgrote leidingen. De sensoren van de ultrasone flowmeter kunnen met de ingebouwde magneten aan ijzerhoudende pijpen worden bevestigd. Als alternatief kunnen de sensoren aan de pijp worden bevestigd met afneembare kabelbinders. De temperatuurbestendigheid ligt tussen -30 ... 160 °C.

PCE-TDS 200 L SENSOR
Groot sensorpaar voor leidingdiameters DN 300 ... 6000. 6000. Dit sensorpaar is daarom geschikt voor bijzonder grote buizen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Kenmerken

- Meetbereik ±32 m/s
- USB-C interface voor gegevensoverdracht
- optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de gemeten waarde
- Meting van de warmtehoeveelheid
- datageheugen voor 10 miljoen meetpunten
- individueel instelbare alarmgrenzen
- naar keuze met ISO- of DAkkS-kalibratiecertificaat


Specificaties

Flowmeting



Meetbereik

±32 m/s

Resolutie

0,001 m/s

Nauwkeurigheid

DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s



DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s

Reproduceerbaarheid

±0,5% van het lezen





PCE-TDS 200 M SENSOR

Doorsnede

DN 50 ... 700 / 57 ... 720 mm

Temperatuurbestendigheid

-30 ... 160 °C





PCE-TDS 200 L SENSOR



Doorsnede

DN 300 ... 6000 mm

Afmeting

91 x 52 x 44 mm



Methode

Z, V, N, W

Gemiddeld

-Water



-Zeewater

-Olie



-Aardolie



-Methanol



-Ethanol



-Diesel



-Benzine



-Petroleum



-Door gebruiker ingesteld



(handmatige invoer van de geluidssnelheid van het medium)





Alle vloeistoffen met een onzuiverheid

<5%

Materiaal van de pijp

- Koper CU



- Staal FE



- Roestvrij staal VA



- Aluminium AL



- Messing ME



- Gietijzeren CI



- IJzer FE



- Nikkel NI



- Titan TI



- Zink ZI

- Acryl AC



- Polyethyleen PE



- Polypropyleen PP



- Polyvinylchloride PVC



- Nylon NY



- Door gebruiker ingesteld



(handmatige invoer van de dwarssnelheid van het geluid



van het pijpmateriaal)





Binnenvoering van de pijp

- Geen voering



- Epoxy



- Rubber



- Mortier



- Polystyreen PS



- Polyethyleen PE



- Polytetrafluorethyleen PTFE



- Polyurethaan PU



- Polypropyleen PP



- Door gebruiker ingesteld



(handmatige invoer van de lengtesnelheid van het geluid



de binnenvoering van de buis)





Meetparameters

Stroomsnelheid, volumestroom en volume

Eenheden (afmetingen)

mm, in

Eenheden (stroomsnelheid)

m/s, ft/s

Eenheden (volumestroom)

m³, l, gal, igl, mgl, cf, bal, ib, ob

Datum

Seconden, minuten, uren, dagen

Eenheden (volume)

m³, l, gal, igl, mgl, cf, bal, ib, ob





Aanvullende specificaties

Display

2.8 "LCD-scherm

Eenheden

metrisch / imperiaal

Menu talen

Duits, Engels, Frans, Spaans,



Italiaans, Nederlands, Portugees, Deens



Turks, Pools, Russisch, Chinees, Japans

Gebruiks- en opslagconditie

Temperatuur: -20 ... +65 °C



Vochtigheid: 10 ... 95 % RV, niet-condenserend

Datalogger

32 GB opslagcapaciteit / 10 miljoen meetpunten

Interface

USB (voor online meting, uitlezing van de interne



geheugen en om de batterij op te laden)

Bescherming

Ip52

Voeding

Intern: LiPo batterij (3,7 V, 2500 mAh)



Extern: USB 5 VDC, 500 mA

Batterijduur

ca. 10 uur

Afmeting

165 x 85 x 32 mm

Gewicht

255 gr

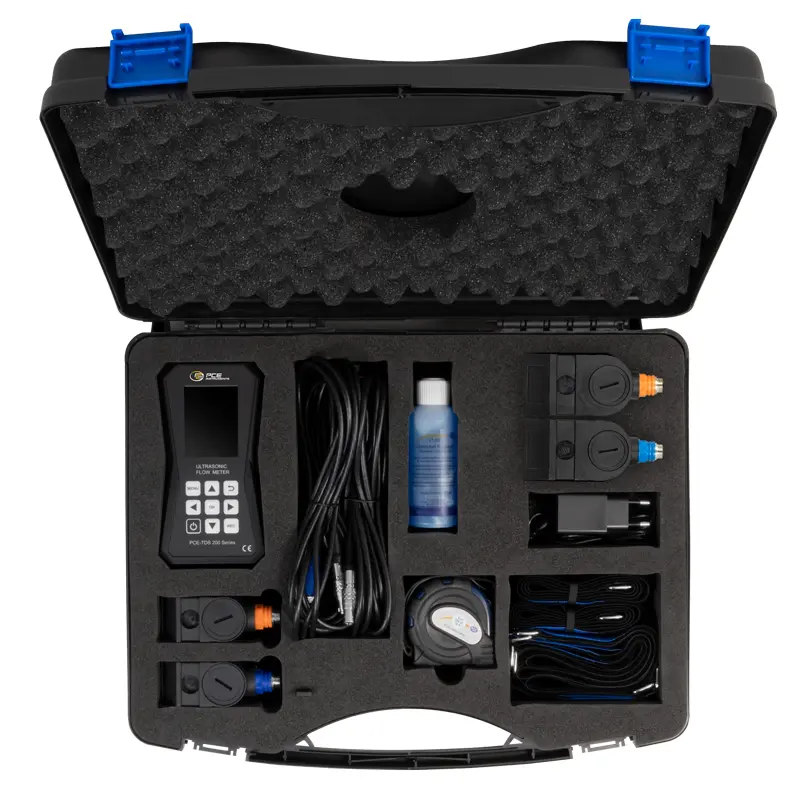

Leveromvang

1 x Ultrasone flowmeter PCE-TDS 200 ML
1 x Flowsensoren PCE-TDS 200 M SENSOR (paar)
1 x Flowsensoren PCE-TDS 200 L SENSOR (paar)
2 x 5 m aansluitkabel
2 x Afneembare kabelbinders
1 x Voedingseenheid
1 x USB-C kabel
1 x Ultrasone contactgel
1 x PCE meetlint
1 x Kunststof koffer
1 x Gebruiksaanwijzing
