Ultrasone flowmeter PCE-TDS 200+ M-ICA

[vergroten]

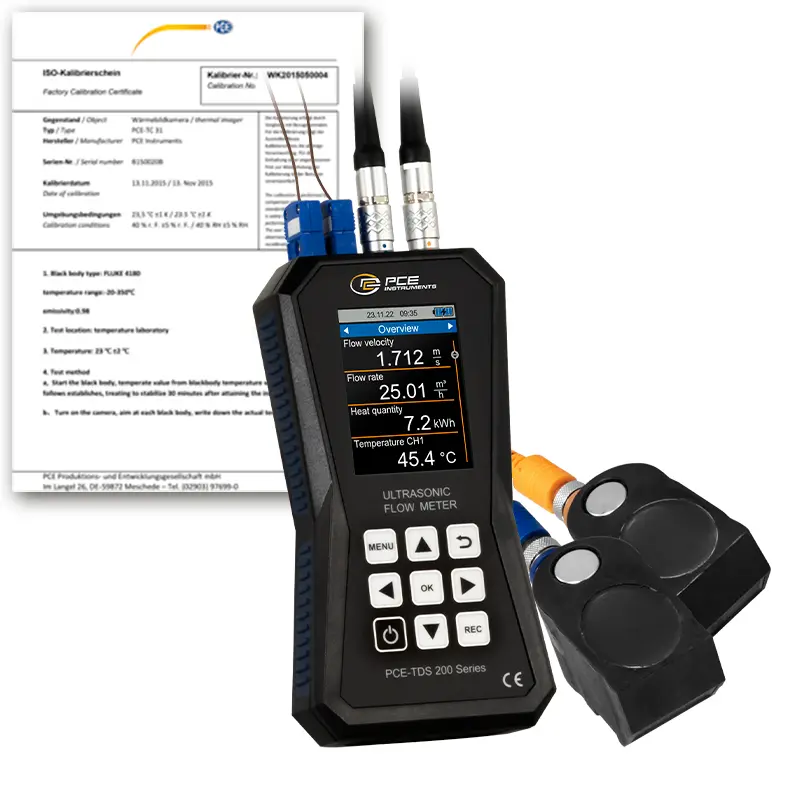

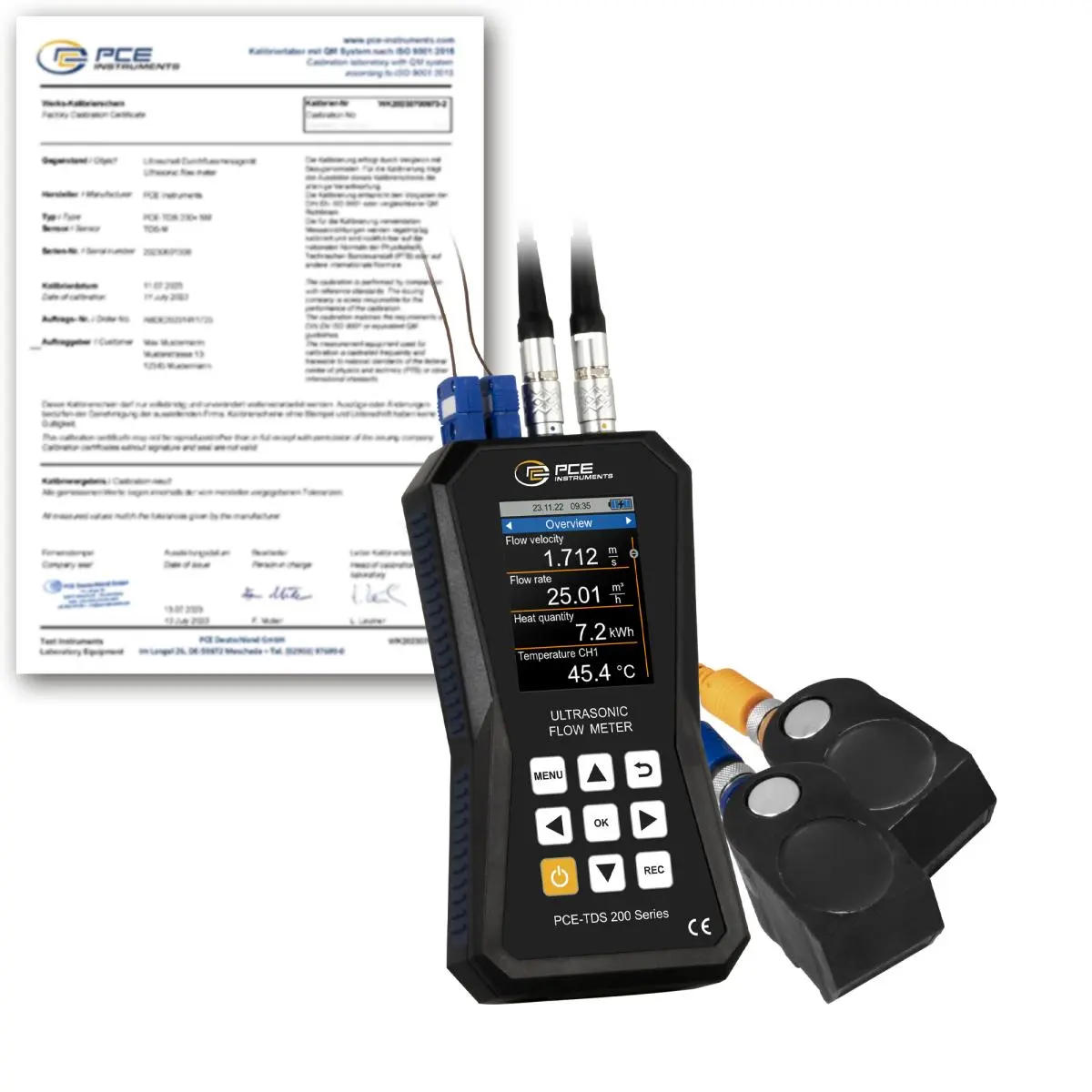

Ultrasone flowmeter PCE-TDS 200+ M-ICA incl. ISO-kalibratiecertificaat

Best.nr.: PCE-TDS 200+ M-ICA

EAN: 4250348731296

Toebehoren

TF-RA330 contactsensor voor de flowmeter

Temperatuurcontactsensor TF-RA330-5 type T

94,90 €

Sensorset PCE-TDS 200 L SENSOR

739,90 €

Sensorset PCE-TDS 200 M SENSOR

359,90 €

Sensorset PCE-TDS 200 MR SENSOR

759,90 €

Sensorset PCE-TDS 200 S SENSOR

359,90 €

Software voor de stromingsmeter PCE-TDS 200 SW

166,90 €

Ultrasone-contactgel voor de PCE-TG serie diktemeters

19,90 €

Ultrasone-contactgel voor diktemeters (hoge temperaturen)

98,90 €

ISO-kalibratiecertificaat voor flowmeters

375,00 €

Temperatuurcontactsensor TF-RA330 type T

54,90 €

Temperatuurcontactsensor TF-RA330-3 type T

74,90 €

On-rail sensoren PCE-TDS 200 SR SENSOR

629,90 €

Beschrijving

Ultrasone flowmeter met 32 GB datageheugen / Meetbereik ±32 m/s / Reproduceerbaarheid ±0,5 % van de meetwaarde / Diverse meetsondes / Alarmgrenswaarden / 2,8 " LC display / Voor alle media / Met ISO kalibratiecertificaat

De ultrasone flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de ultrasone flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de ultrasone flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de ultrasone flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de ultrasone flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van stromingsmetingen met de ultrasone flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de ultrasone flowmeter een groot aantal eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden op te slaan via de dataloggerfunctie van de ultrasone flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen voor de ultrasone flowmeter worden ingesteld. Een geheugenpunt van de ultrasone flowmeter bevat alle meetwaarden eenmalig. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de ultrasone flowmeter. Op de ultrasone flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de opgeslagen meetwaarden uit de ultrasone flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de ultrasone flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de ultrasone flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een eenvoudige bediening kan de ultrasone flowmeter via de software worden ingesteld. Een live weergave van de gemeten waarden van de ultrasone flowmeter is ook mogelijk met de software.

Om met de ultrasone flowmeter de warmtehoeveelheid te bepalen, zijn twee extra thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en het gemeten stroming kan de ultrasone flowmeter de hoeveelheid warmte bepalen. Indien gewenst kan de ultrasone flowmeter tijdens de meting gelijktijdig de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de ultrasone flowmeter bijvoorbeeld gebruikt bij de inspectie van verwarmingsinstallaties.

Het LC-kleurendisplay van de ultrasone flowmeter heeft een grootte van 2,8" en is daardoor gemakkelijk af te lezen. De ultrasone flowmeter wordt voorzien van een ISO-kalibratiecertificaat.

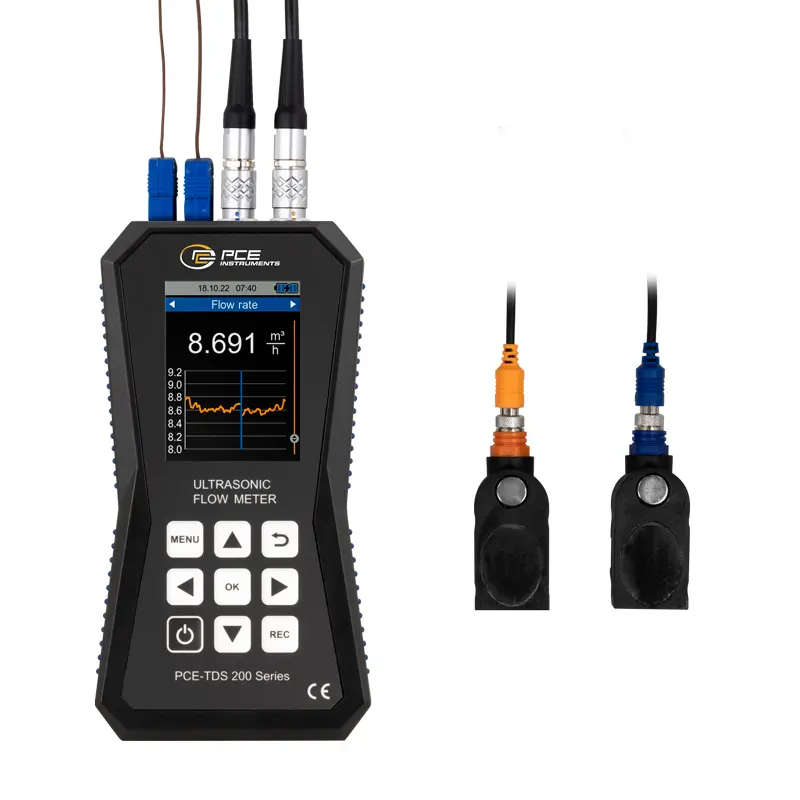

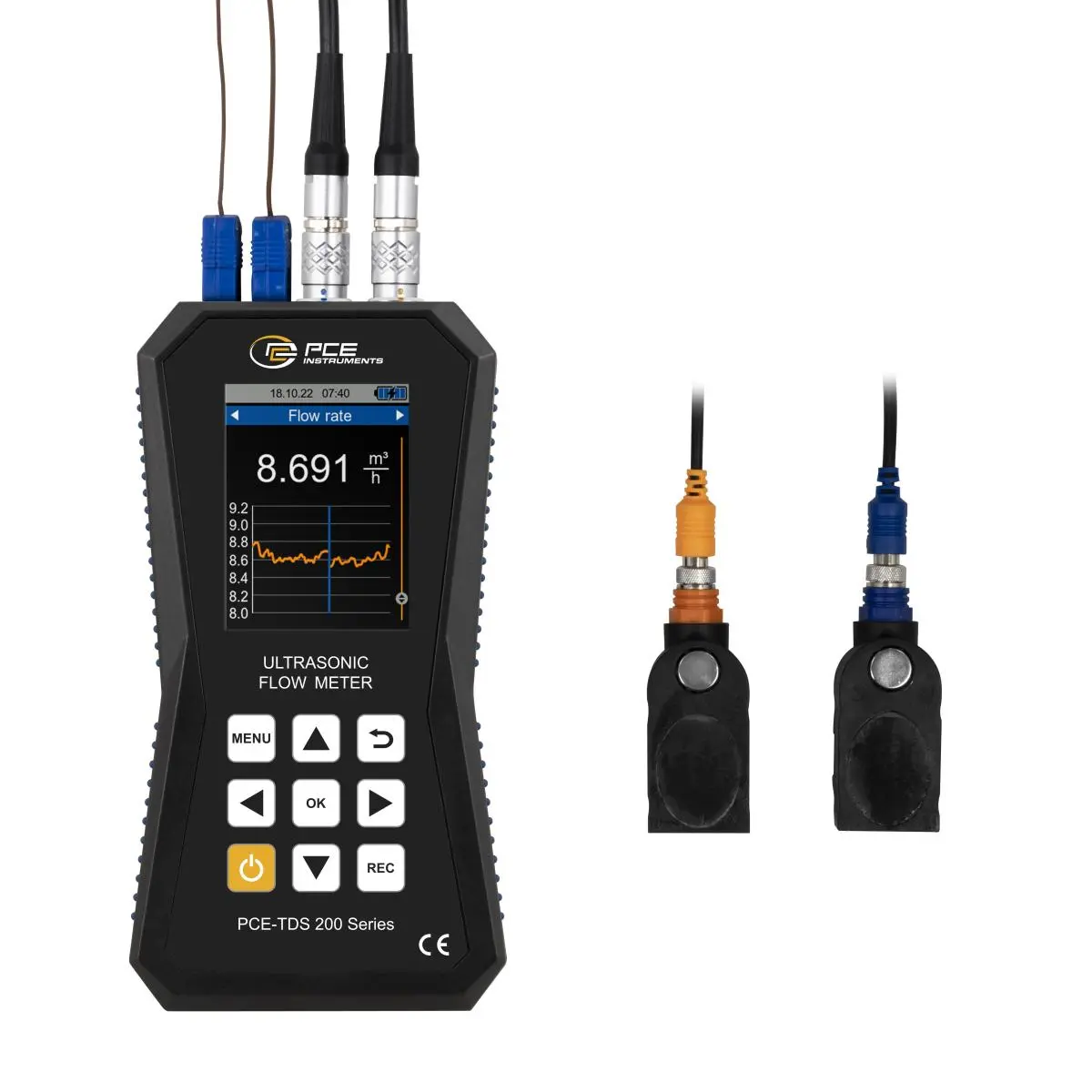

PCE-TDS 200 M SENSOR

Middelgroot sensorpaar voor pijpdiameters DN 50 ... 700 / 57 ... 720 mm. Geschikt voor stromingsmeting op middelgrote leidingen. De sensoren van de ultrasone flowmeter kunnen met de ingebouwde magneten aan ijzerhoudende pijpen worden bevestigd. Als alternatief kunnen de sensoren aan de pijp worden bevestigd met afneembare kabelbinders. De temperatuurbestendigheid ligt tussen -30 ... 160 °C.

Kenmerken

- meetbereik ±32 m/s

- USB-C interface voor gegevensoverdracht

- optionele software voor analyse van de meetwaarden

- reproduceerbaarheid ±0,5 % van de gemeten waarde

- meting van de warmtehoeveelheid

- datageheugen voor 10 miljoen meetpunten

- individueel instelbare alarmgrenzen

- naar keuze met ISO- of DAkkS-kalibratiecertificaat

- incl. ISO-kalibratiecertificaat

Specificaties

Snelheid
Meetbereik	-32 ... +32 m/s
Resolutie	0,001 m/s
Nauwkeurigheid	DN ≥50 mm: ±1,5% v.Mw. voor snelheden >0,3 m/s / DN <50 mm: ±3,5% v.Mw. voor snelheden >0,3 m/s

Temperatuur type K
Meetbereik	-100 ... +1370 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,4 %

Temperatuur type J
Meetbereik	-100 ... +1150 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,4 %

Temperatuur type S
Meetbereik	0 ... 1500 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,5 %

Temperatuur type R
Meetbereik	0 ... 1700 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,5 %

Temperatuur type E
Meetbereik	-100 ... +900 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,4 %

Temperatuur type T
Meetbereik	-100 ... +400 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,4 %

Temperatuur type N
Meetbereik	-100 ... +1150 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,4 %

Temperatuur type B
Meetbereik	600 ... 1800 °C
Resolutie	0,1 °C
Nauwkeurigheid	±0,5 %

Ultrasone sensor
Aanduiding	PCE-TDS 200 M SENSOR
Buisdiameter	DN 50 ... 700 mm / Ø 57 ... 720 mm
Afmeting	70 x 40 x 40 mm
Typ	Ultrasound
Frequentie	1 MHz
Bedrijfstemperatuur	-30 ... 160 °C
Lengte sensorkabel	5 m

Algemene technische gegevens
Meetfuncties	Stroomsnelheid, Volumestroom, Volumen, Temperatur, Warmteafgifte, Hoeveelheid warmte
Eenheden	metrisch, imperial
Aanvullende informatie over eenheden	Afmetingen: mm, in Stroomsnelheid: m/s, ft/s Temperatuur: °C/°F Warmtehoeveelheid: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Warmteafgifte: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h Volumestroom: m³, l, gal, igl, mgl, cf, bal, ib, ob Volume: m³, l, gal, igl, mgl, cf, bal, ib, ob Tijdweergave: seconden, minuten, uren, dagen Weergave kosten: EUR, Pond, USD, Turkse Lira, Zloty, Yen
Schermgrootte	2,8 inch
Opslagmedium	Intern geheugen
Opslagcapaciteit	32 GB
Opslaginterval van	1 s
Opslaginterval tot	12 h
Interface	USB-C
Buismateriaal	Staal, Gietijzer, Roestvrij staal, Aluminium, Messing, Koper, PVC, IJzer, Nikkel, Titan, Zink, Acryl, Polyethyleen, Polypropyleen, Nylon, Door gebruiker gedefinieerd (handmatige invoer van de transversale geluidssnelheid van het buismateriaal)
Buismateriaal Aanvullende informatie	Binnenvoering van de pijp: - Geen voering - Aangepast - Epoxyhars - Rubber - Mortel - Polystyreen - polyethyleen - Polytetrafluorethyleen - polyurethaan - Polypropyleen - Door gebruiker gedefinieerd (handmatige invoer van de longitudinale geluidssnelheid van de binnenbekleding van de pijp)
Meetmedium	Water, Zeewater, Öl, ruwe olie, Methanol, Ethanol, Diesel, Benzine, Aardolie, Door gebruiker gedefinieerd (handmatige invoer van de geluidssnelheid van het medium)
Bedrijfstijd	10 h
Automatische uitschakeling van...tot	1 ... 15 min.
Messmethode	Z, V, N, W
Alarm	optisch, Akoestisch
Alarmmodi	Ondersnijding, oversnijding, binnenkant, buitenkant
Reproduceerbaarheid	±0,5 %
Menutaal	Turks, Engels, Pools, Spaans, Duits, Chinees, Russisch, Japans, Frans, Deens, Italiaans, Nederlands, Portugees
Beschermingsklasse (apparaat)	IP52
Stroomvoorziening	USB 5 VDC, 500 mA
Type aansluiting	Apparaat Europlug
Batterij	1 x 3,7 V LP785060 , Lithium-polymeerbatterij
Capaciteit	2500 mAh
Prestaties	9,25
Bedrijfsomstandigheden	-20 ... 65 °C , 10 ... 95 % r. F.
Opslagomstandigheden	-20 ... 65 °C , 10 ... 95 % r. F.
Afmetingen ( L x B x H )	165 x 85 x 32 mm
Gewicht	263,5 g
