Trillingsmeter PCE-VT 3900

Trillingsmeter PCE-VT 3900 [vergroten]

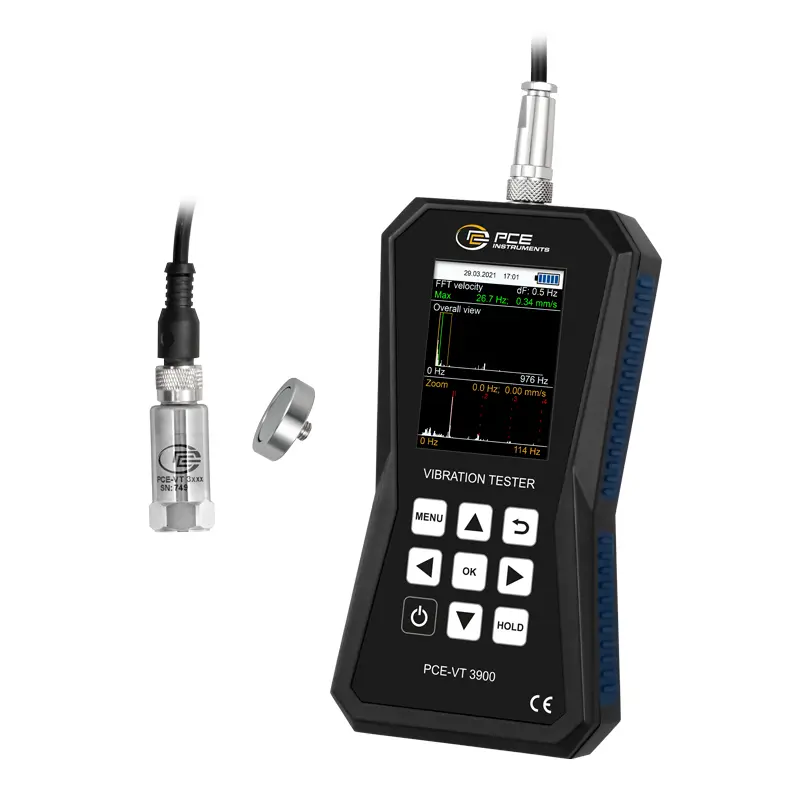

Trillingsmeter PCE-VT 3900

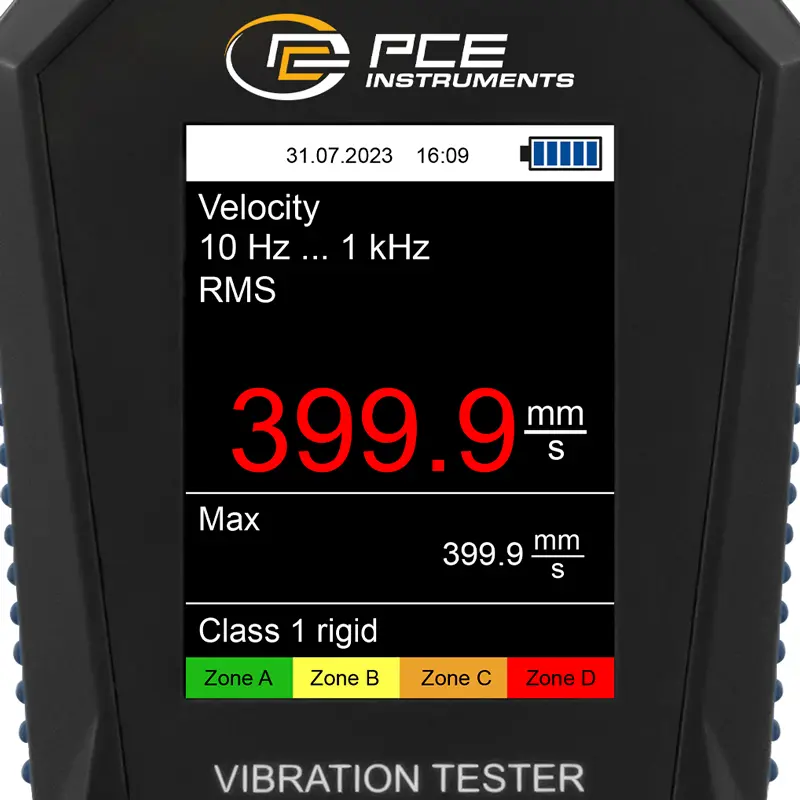

Trillingsmeter display
Trillingsmeter display
Trillingsmeter sensoraansluiting

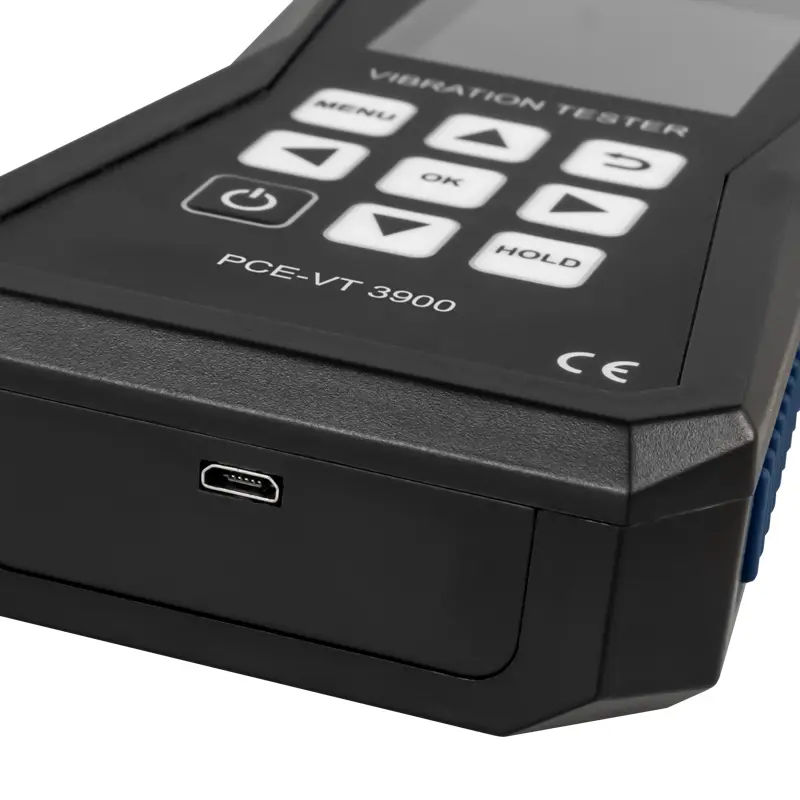

Trillingsmeter usb-aansluiting
Trillingsmeter sensor
Trillingsmeter sensorkabel

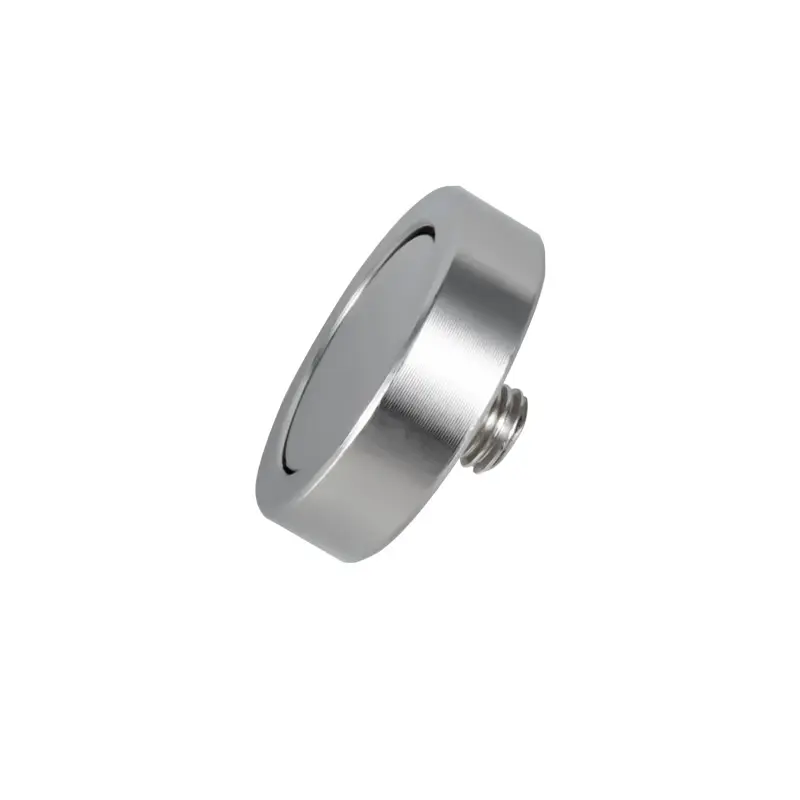

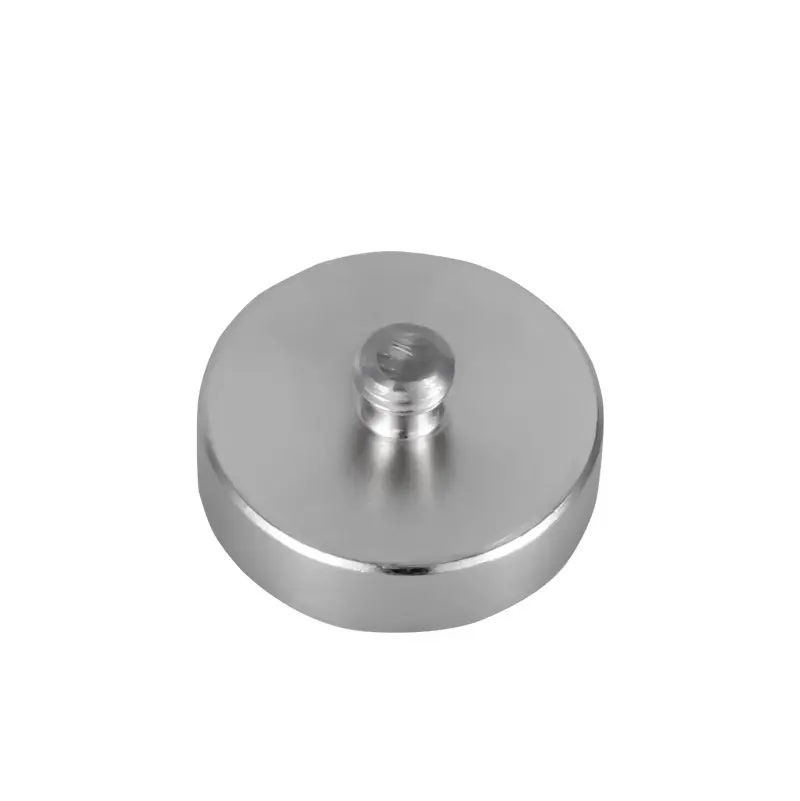

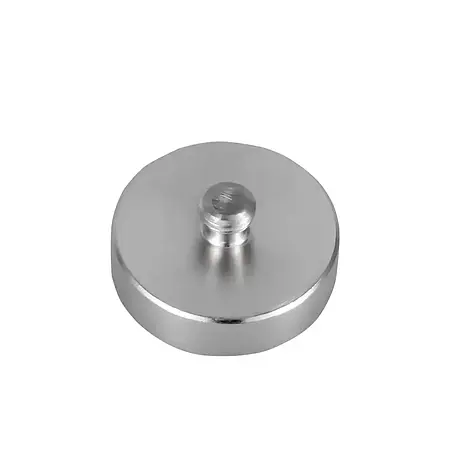

Trillingsmeter magneet adapter
Trillingsmeter magneet adapter

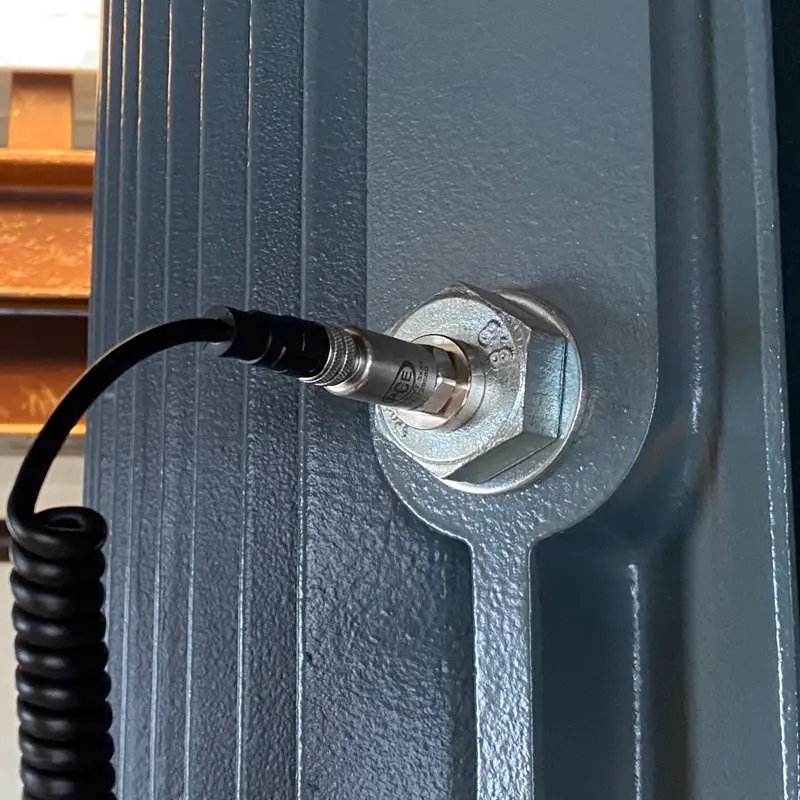

Trillingsmeter in gebruik
Trillingsmeter in gebruik

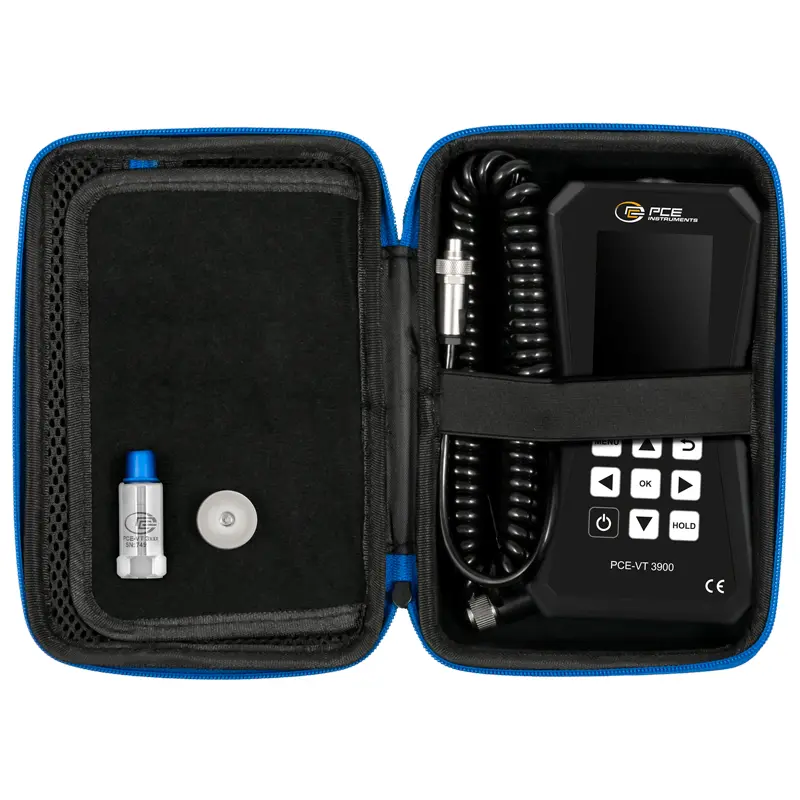

Trillingsmeter leveromvang

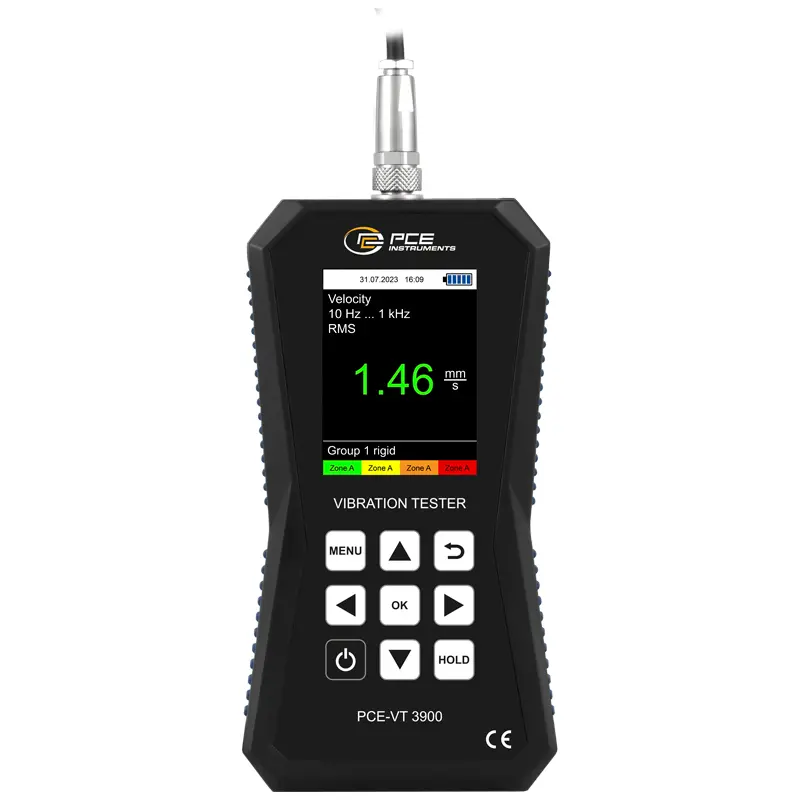

Trillingsmeter PCE-VT 3900

Best.nr.: PCE-VT 3900
EAN: 4250348727367
1.302,90 €
1.576,51 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348727367
PCE-VT 3900
Levertijd:1-2 werkdagen

Toebehoren

Beschrijving

FFT Trillingsmeter met intern geheugen / routemeting /
oplaadaccu / software voor analyse van de opgeslagen gegevens /
meetbereik tot 399,9 m/s² / pc-interface / optioneel met ISO-kalibratiecertificaat

De trillingsmeter is een ideaal meetapparaat voor het snel en nauwkeurig controleren van trillende onderdelen, machines en systemen. Dit FFT trillingsmeetapparaat gebruikt de externe trillingssensor om de trillingsverplaatsing (meetbereik 0.000 ... 3,9 mm), de trillingssnelheid (meetbereik 0,00 ... 399,9 mm / s) en de trillingsversnelling (meetbereik 0,0. ... 399,9 m / s²). Met de trillingsmeter zijn verschillende meetparameters beschikbaar, zoals RMS, peak, peak-peak en peakfactor. De trillingsmeter is uitgerust met een modus waarmee een meting automatisch kan worden geëvalueerd volgens de grenswaarden van ISO 10816-3. De ingebouwde batterij in de trillingsmeter heeft een capaciteit van 2500 mAh en kan direct worden opgeladen via de ingebouwde micro-USB-interface.

Naast de normale meetmodus heeft de trillingsmeter een FFT-modus. In de FFT-modus wordt het frequentiespectrum voor de gemeten trillingssnelheid of trillingsversnelling berekend en weergegeven. De berekende FFT-lijnen worden grafisch weergegeven in een totaaloverzicht voor de gehele frequentieband en parallel hieraan in een zoomweergave om de afzonderlijke lijnen weer te geven.

Een extra functie is routemeting. De routemeting is speciaal ontworpen voor terugkerende metingen op identieke meetpunten. Dit maakt een geordende meting van verschillende meetpunten mogelijk. De trillingsmeter wordt daarom vanwege zijn uitgebreide meetfuncties gebruikt voor onderhouds- en reparatiewerkzaamheden aan machines.

Met het interne geheugen van het trillingsmeetapparaat FFT kunnen de weergegeven meetgegevens van de verschillende meetfuncties worden opgeslagen. Na een meting kunnen de meetgegevens die zijn opgeslagen in de trillingsmeter via de ingebouwde micro-USB-interface naar een pc worden overgedragen. De software voor de trillingsmeter maakt vervolgens een grafiek- en tabelanalyse van de meetwaarden mogelijk. De software kan de meetgegevens exporteren als CSV-bestand voor verdere verwerking.

Kenmerken

- Voor de mobiele trillingsmeting
- Meetbereik tot 399,9 m/s²
- FFT-analyse
- Routemeting
- Manueel meetwaardegeheugen
- Automatische ISO 10816-3-evaluatie
- Intern geheugen
- 2,48" LC-display
- Oplaadbare batterij
- Micro-USB-interface


Specificaties

meetbereik



versnelling

0,0 ... 399,9 m / s²

snelheid

0,00 ... 399,9 mm / s

verplaatsing

0.000 ... 3,9 mm

rotatiesnelheid

600 ... 50000 RPM

resolutie



versnelling

0,1 m / s²

snelheid

0,1 mm / s

verplaatsing

1 µm

Frequentiebereik



versnelling

10 Hz ... 10 kHz
1 kHz ... 10 kHz

snelheid

10 Hz ... 1 kHz

verplaatsing

10 Hz ... 200 Hz

FFT-versnelling

10 Hz ... 8 kHz

FFT-snelheid

10 Hz ... 1 kHz

nauwkeurigheid @ 160 Hz

± 2%





verdere specificaties



meetparameters

RMS, peak, peak-peak
crest-factor

handmatige opslag

99 mappen met elk 50 meetwaarden
FFT: 50 meetwaarden

datalogger

Diverse start / stop-triggers,
meetinterval tussen 1 s… 12 uur,
50 opslagplaatsen met elk 43200 meetwaarden

aantal FFT-lijnen

2048

routemeting

100 routes met elk 100 machines met elk 100 meetpunten met elk 1000 meetwaarden

eenheden

schakelbaar metrisch / imperiaal

display

2,8 "LC-display

menutalen

Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Portugees, Turks, Pools, Russisch, Chinees, Japans

stroomvoorziening

intern: LiPo-batterij (3,7 V, 2500 mAh)
extern: USB 5 VDC, 500 mA

bedrijfstijd

ca. 15 ... 20 uur (afhankelijk van de helderheid van het display)

bedrijfs- en opslagomstandigheden

temperatuur: -20 ° C… + 65 ° C
vochtigheid: 10% r.v. ... 95% r.v.,
niet condenserend

afmetingen

165 x 85 x 32 mm

gewicht

239 g

beschermingsklasse

IP52

Technische gegevens trillingssensor

resonantiefrequentie

24 kHz

kruisgevoeligheid

≤ 5%

destructielimiet

5000 g (peak)

bedrijfs- en opslagtemperatuur

Temperatuur: -55 ° C… +150 ° C

materiaal behuizing

PCE-VT 3900: roestvrij staal

bevestigingsdraad

¼ - 28 "

afmetingen

PCE-VT 3900: Ø 17 x 46 mm

gewicht (zonder kabel)

PCE-VT 3900: 52 g

Leveromvang

1 x FFT trillingsmeetapparaat PCE-VT 3900
1 x sensor
1 x spiraalkabel
1 x magnetische adapter
1 x micro-USB-kabel
1 x USB-stick met software en handleiding
1 x snelstartgids
1 x opbergetui
