188,90 €

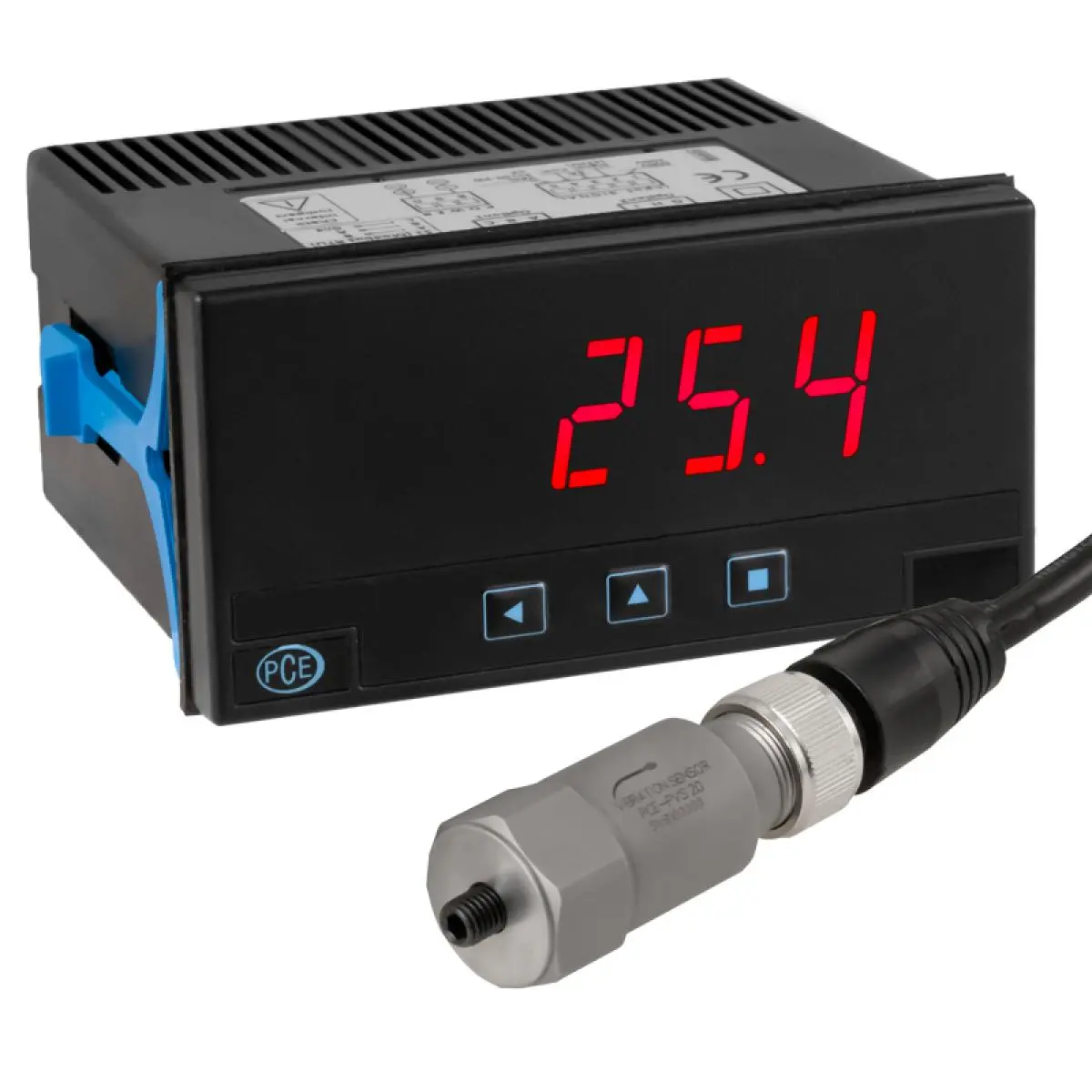

trillingsmeter is ontwikkeld voor de continue bewaking van de trillingssnelheid. trillingsmeter is verkrijgbaar in verschillende uitvoeringen. Afhankelijk van het type trillingssensor wordt onderscheid gemaakt tussen uitvoering en meetbereik. trillingsmeter meet de trillingssnelheid binnen een bereik van ± 12,7 mm/s of ± 25,4 mm/s in het frequentiebereik tussen 3 Hz en 1500 kHz.
De gemeten trillingssnelheid wordt als 4 ... 20 mA-processtroom uitgegeven. De trillingssensor wordt in stroomlus via een MIL-C-5015-connector verbonden met een besturing of procesdisplay. Afhankelijk van de uitvoering is de aansluitbus verticaal of horizontaal op de trillingssensor gemonteerd. De trillingssensor kan worden gebruikt met een spanning van 12 ... 24 V DC.
| Trillingsmeter PCE-PVS 20 | |
|---|---|
| Meetbereik | ± 25,4 mm/s |
| Frequentiebereik | 3 ... 1500 Hz |
| Uitgang | 2-draads 4 ... 20 mA |
| Gevoeligheid | < 5% |
| Schoklimiet | ± 1000 g |
| Voedingsspanning | 12 ... 24 V DC in stroomlus |
| Isolatie ten opzichte van massa | > 108 Ohm |
| Uitgangsimpedantie | < 100 Ohm |
| Uitvoering | Verticale aansluiting |
| Elektrische aansluitingen | Pin A: + 4 ... 20 mA Pin B: - 4 ... 20 mA |
| Aansluittype | 2-polig MIL-C-5015 |
| Bedrijfstemperatuur | -40 ... 85 °C |
| Afmetingen | Ø22 x 51 |
| Montageschroefdraad | M6 |
| Display PCE-DPD-U | |
| Ingang |
2-, 3-draads PT100, PT500, PT1000, Ni100, Ni200, Ni1000 Thermokoppels type K, J, E, N, L, R, S, B, T, C Potentiometer: 500 ... 20 kOhm Weerstand: 5k ... 50kOhm Processignalen: 4 ... 20 mA, 0 ... 10 V Frequentie: 0 ... 100 Hz DC-spanning: 60 mV, 200 mV, 2 V, 20 V, 200 V, 600 V DC-stroom: 20 mA, 5 A AC-spanning: 2 V, 20 V, 200 V, 600 V AC-stroom: 20 mA, 5 A |
| Meetfrequentie | 3 / seconde |
| Resolutie | 16 bit |
| Nauwkeurigheid | 0,10% |
| Inwendige weerstand | Spanningsmeting: 1 MΩ Stroommeting: 12 Ω |
| Schaling | 21 punten |
| Display | 4-cijferig 7-segment LED-display, driekleurig |
| Weergavebereik | -1999 ... 9999 |
| Uitgangen | Relais, analoog, serieel met optionele uitgangskaarten |
| Omgevingstemperatuur | In bedrijf: 0 °C ... 55 °C Opslag: -20 °C ... +70 °C |
| Afmetingen digitale display | 96 mm x 48 mm x 91 mm |
| Paneeluitsparing | 92 mm x 45 mm volgens DIN |
| Voedingsspanning | 18 ... 265 V AC/DC |
| Beschermingsgraad | Front: IP 65 |
| Gewicht | < 200 g |
| Montage | Montageclips met klemschroeven Elektrische aansluiting via klemmenstrook |
| Behuizing digitale display | Robuuste kunststof behuizing |
