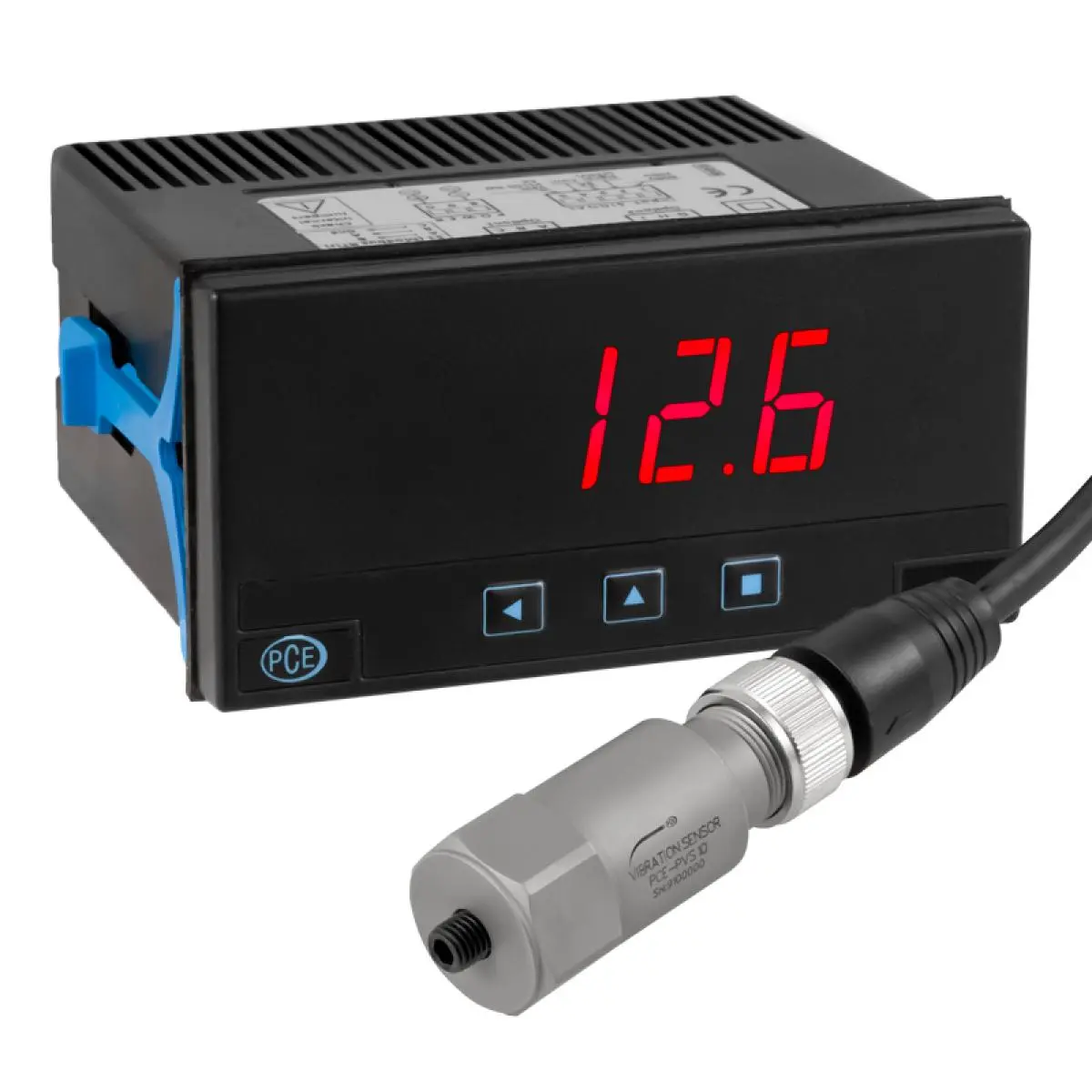

Trillingsmeter PCE-PVS 10-DPD-U incl. display

Best.nr.: PCE-PVS 10-DPD-U

EAN: 4250348730862

Toebehoren

Universeel inbouw meetinstrument PCE-N30U

188,90 €

Universeel display PCE-DPD-U

179,90 €

Beschrijving

Trillingsmeter voor bewaking van trilingssnelheid / 4 ... 20 mA uitgang / MIL-C-5015 aansluiting / 3 ... 1500 Hz bandbreedte / inclusief inbouwindicator PCE-DPD-U / 4-cijferig / option

trillingsmeter is ontwikkeld voor de continue bewaking van de trilingssnelheid. trillingsmeter is verkrijgbaar in verschillende uitvoeringen. Afhankelijk van het type trillingssensor wordt onderscheid gemaakt tussen uitvoering en meetbereik. trillingsmeter meet de trilingssnelheid in het bereik van ±12,7 mm/s respectievelijk ±25,4 mm/s in het frequentiebereik tussen 3 Hz ... 1500 kHz.

De gemeten trilingssnelheid wordt als 4 ... 20 mA processtroom uitgegeven. De trillingssensor wordt in stroomlus via een MIL-C-5015-connector verbonden met een besturing of procesdisplay. Afhankelijk van de uitvoering is de aansluitbus verticaal of horizontaal op de trillingssensor gemonteerd. trillingsmeter kan worden gevoed met een spanning van 12 ... 24 V DC.

Inbouwdisplay PCE-DPD-U

Universele indicator voor verschillende signalen / 4-cijferig / optionele uitgangskaarten / modulaire opbouw / IP65 front

Het inbouwmeetinstrument is configureerbaar als AC- en DC-voltmeter (tot 600 Vac / DC), AC- en DC-ampèremeter (tot 5 Aac / DC). Daarnaast geeft het inbouwmeetinstrument meetwaarden van processignalen (mA, VDC), thermokoppels, weerstands-temperatuursensoren (Pt, Ni, PTC en NTC), weerstanden, potentiometers en frequentie weer. Het inbouwmeetinstrument is via de fronttoetsen configureerbaar. Het inbouwmeetinstrument wordt ingebouwd in een paneeluitsparing met de standaardmaat 96 x 48 mm (1/8 DIN). De meetwaarde is met 4 cijfers (9999 / -1999) schaalbaar.

Ook zijn een snelle toegangsfunctie voor alarminstellingen, externe besturing voor het activeren van vooraf gedefinieerde functies, eco-modus voor laag verbruik, selecteerbare dubbele schaalverdeling en 5 configureerbare helderheidsniveaus op het inbouwmeetinstrument beschikbaar. Een enkele universele voeding van 18 ... 265 V AC / DC maakt het inbouwmeetinstrument tot een eenvoudig inzetbaar procesmeetapparaat. Optionele modules voor uitgang en besturing (relais, analoge uitgang, Modbus RTU) staan de gebruiker van het inbouwmeetinstrument ter beschikking.

Kenmerken

Trilingsmeter PCE-PVS 10:

- Horizontale of verticale montage

- Uitgang processignaal

- MIL-C-5015 aansluiting

- M6 procesaansluiting

- Diverse meetbereiken

- Robuust ontwerp

Inbouwdisplay PCE-DPD-U:
- Voorzijde IP 65
- Diverse eenheden mogelijk
- Digitaal display voor het industriële proces|
- Optionele uitgangen
- 4-cijferig digitaal display
- Veel sensoren kunnen worden aangesloten

Specificaties

Trillingmeter PCE-PVS 10
Meetbereik	± 12,7 mm/s
Frequentiebereik	3 ... 1500 Hz
Uitgang	2-draads 4 ... 20 mA
Gevoeligheid	< 5%
Schoklimiet	± 1000 g
Voedingsspanning	12 ... 24 V DC in stroomlus
Isolatie ten opzichte van massa	> 108 Ohm
Uitgangsimpedantie	< 100 Ohm
Uitvoering	Verticale aansluiting
Elektrische aansluitingen	Pin A: + 4 ... 20 mA Pin B: - 4 ... 20 mA
Aansluittype	2-polig MIL-C-5015
Bedrijfstemperatuur	-40 ... 85 °C
Afmetingen	Ø22 x 51
Montageschroefdraad	M6
Inbouwdisplay PCE-DPD-U
Ingang	2-, 3-draads PT100, PT500, PT1000, Ni100, Ni200, Ni1000 Thermokoppels type K, J, E, N, L, R, S, B, T, C Potentiometer: 500 ... 20 kOhm Weerstand: 5k ... 50kOhm Processignalen: 4 ... 20 mA, 0 ... 10 V Frequentie: 0 ... 100 Hz DC-spanning: 60 mV, 200 mV, 2 V, 20 V, 200 V, 600 V DC-stroom: 20 mA, 5 A AC-spanning: 2 V, 20 V, 200 V, 600 V AC-stroom: 20 mA, 5 A
Meetfrequentie	3 / seconde
Resolutie	16 bit
Nauwkeurigheid	0,10%
Inwendige weerstand	Spanningsmeting: 1 MΩ Stroommeting: 12 Ω
Schaling	21 punten
Display	4-cijferig 7-segment LED-display, driekleurig
Weergavebereik	-1999 ... 9999
Uitgangen	Relais, analoog, serieel met optionele uitgangskaarten
Omgevingstemperatuur	In bedrijf: 0 °C ... 55 °C Opslag: -20 °C ... +70 °C
Afmetingen digitale display	96 mm x 48 mm x 91 mm
Paneeluitsparing	92 mm x 45 mm volgens DIN
Voedingsspanning	18 ... 265 V AC/DC
Beschermingsgraad	Front: IP 65
Gewicht	< 200 g
Montage	Montageclips met klemschroeven Elektrische aansluiting via klemmenstrook
Behuizing digitale display	Robuuste kunststof behuizing
