Best.nr.: PCE-TDS 200+ MR-ICA

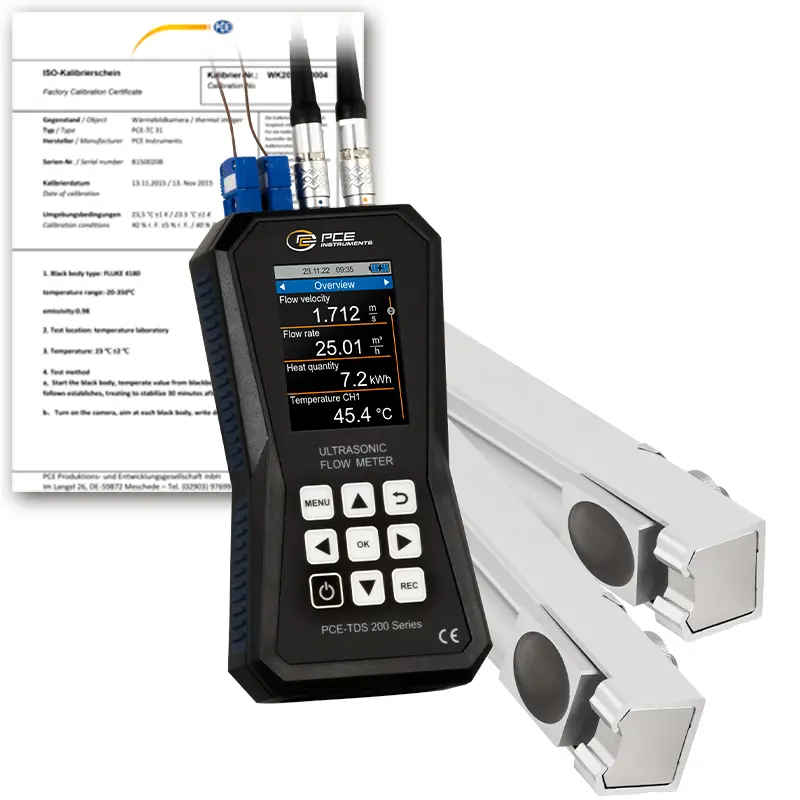

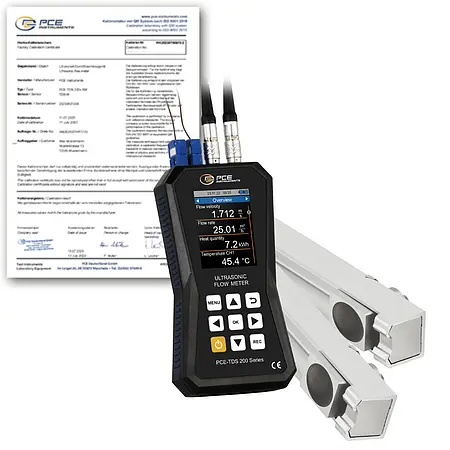

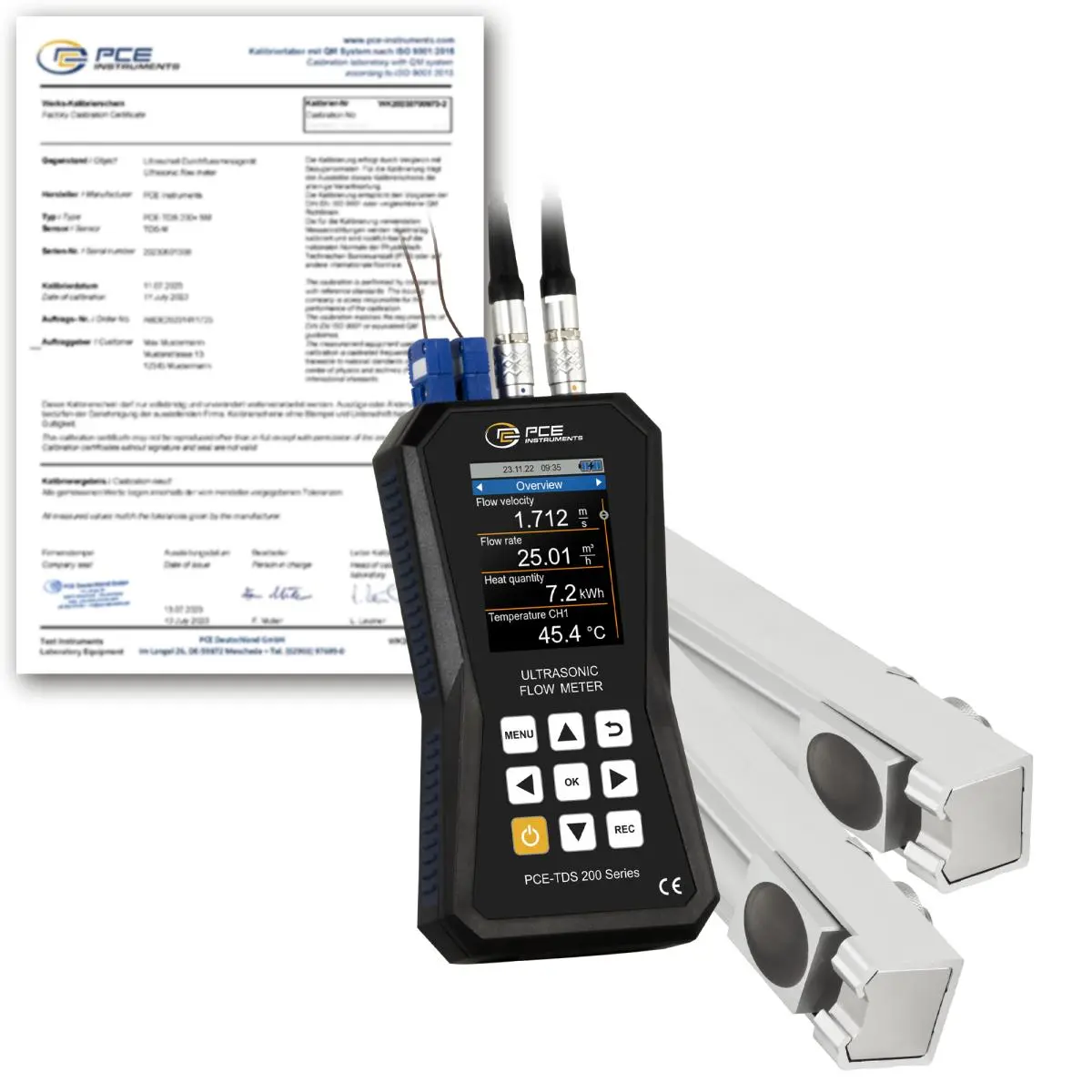

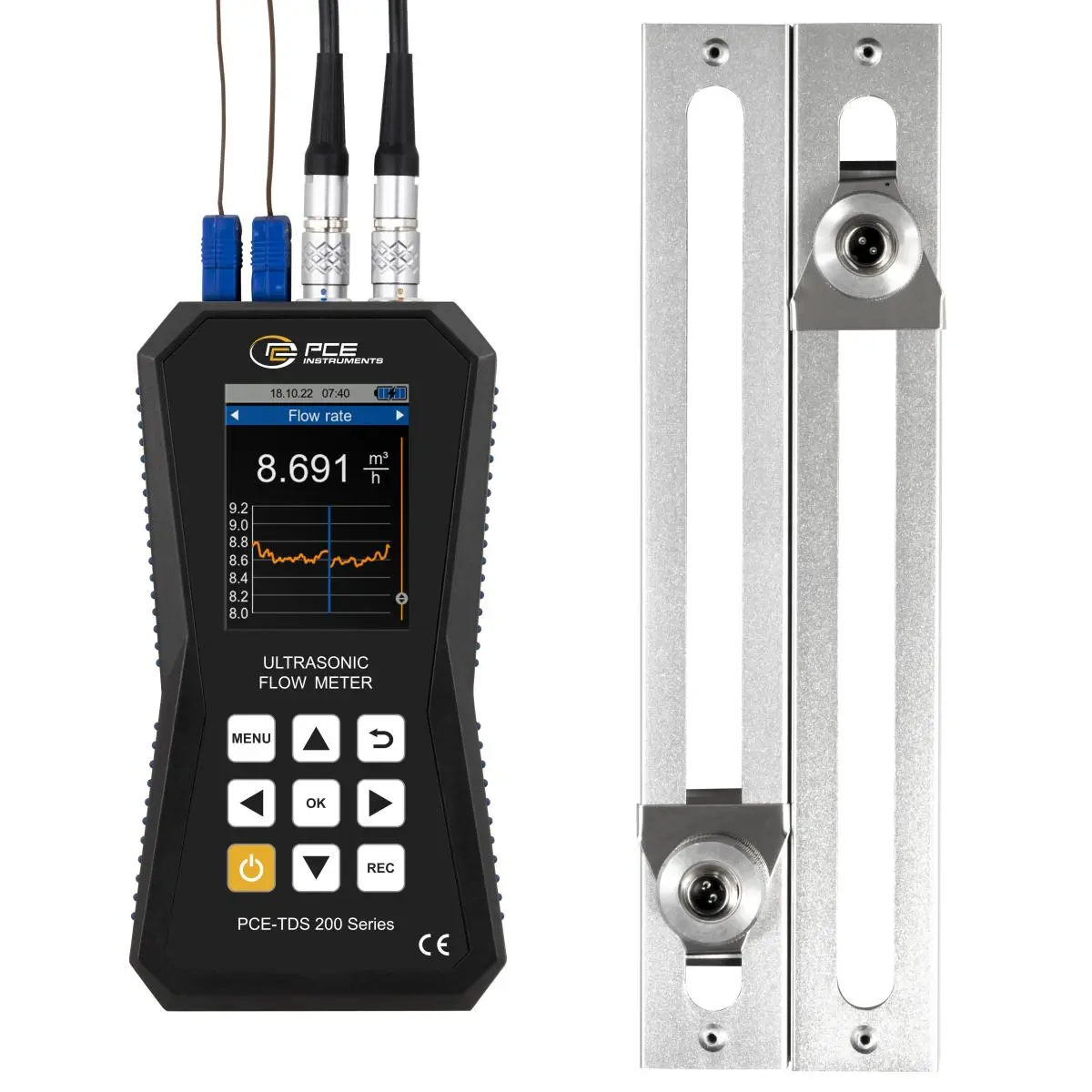

Stromingsmeter PCE-TDS 200+ MR-ICA incl. ISO-kalibratiecertificaat

»Vragen over dit artikel

Levertijd: 10 - 14 dagen

Beschrijving

Stromingsmeter met 32 GB datageheugen / meetbereik ±32 m/s /

Reproduceerbaarheid ±0,5 % van de meetwaarde / diverse meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / met ISO kalibratiecertificaat

De stromingsmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de stromingsmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de stromingsmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de stromingsmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de stromingsmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de stromingsmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de flowmeter worden ingesteld. Een geheugenpunt van de stromingsmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de stromingsmeter. Op de stromingsmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de stromingsmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de stromingsmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de stromingsmeter is ook mogelijk met de software.

Om met de flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de stromingsmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en het gemeten stroming kan de stromingsmeter de hoeveelheid warmte bepalen. Desgewenst kan de stromingsmeter tijdens de meting gelijktijdig de kosten per warmte-eenheid berekenen en weergeven. Zo wordt de stromingsmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

Het LC-kleurendisplay van de stromingsmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar.

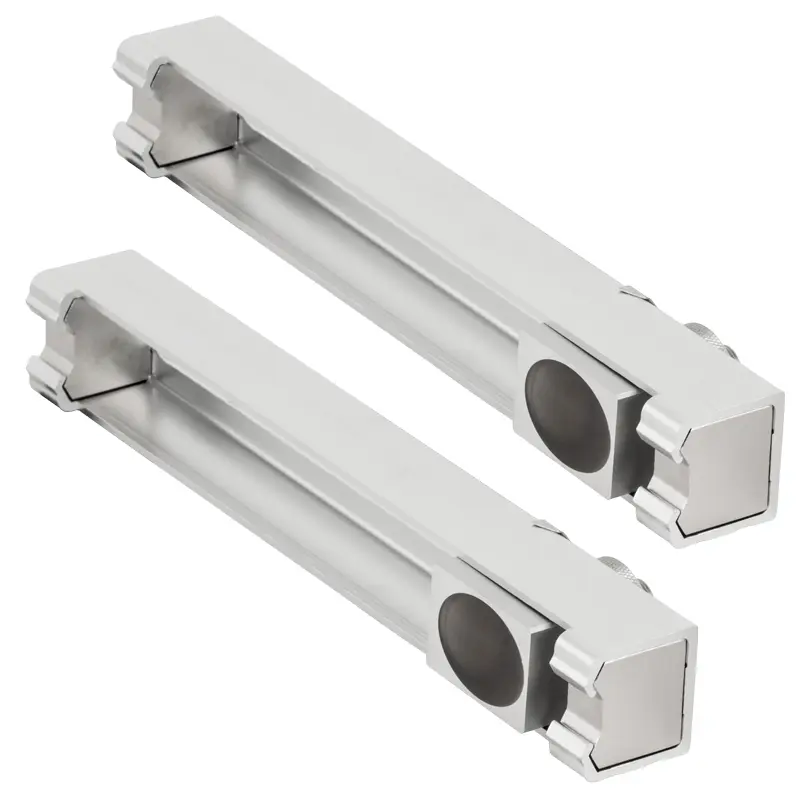

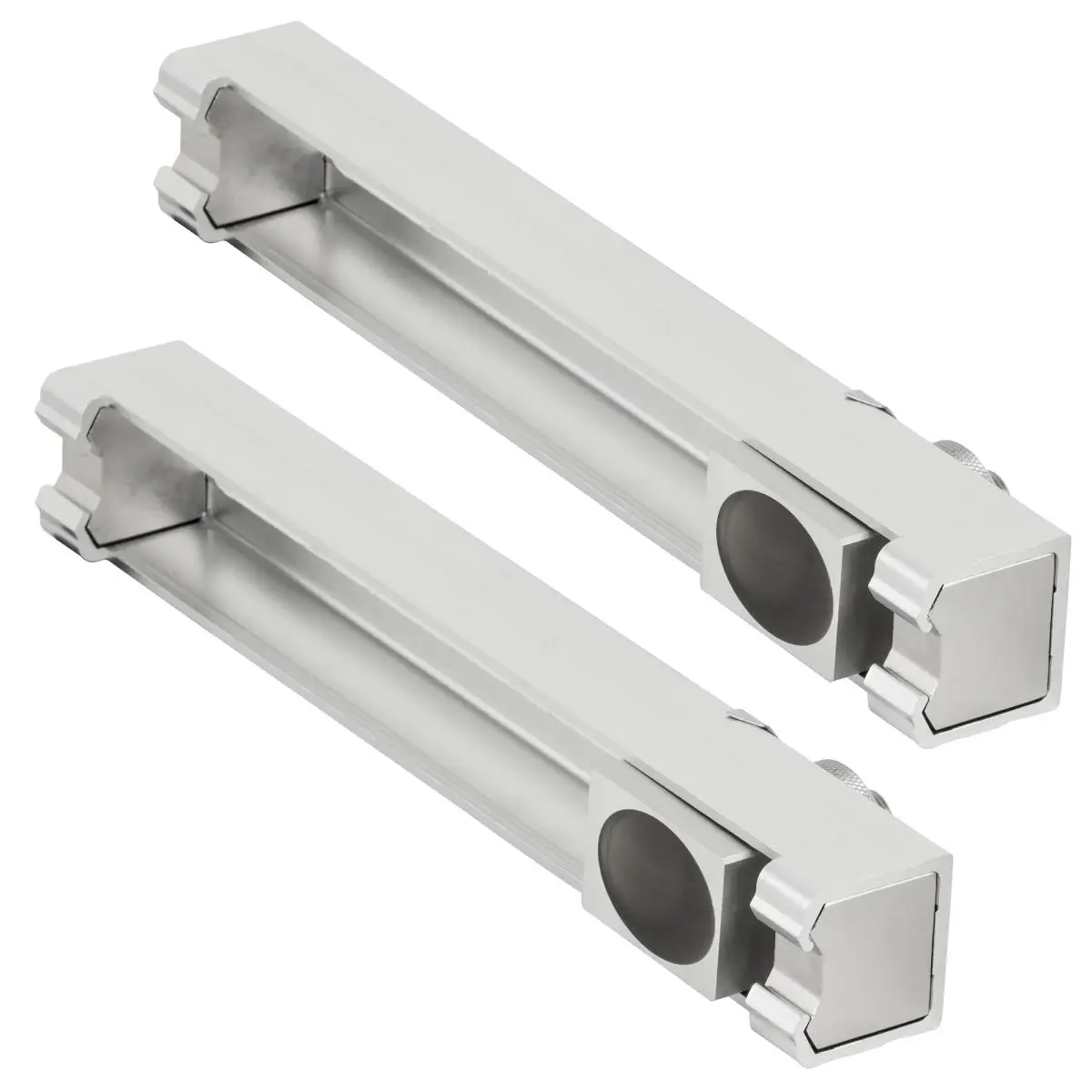

PCE-TDS 200 MR SENSOR

Losse on-rail sensoren voor leidingafmetingen DN 50 ... 700 / 57 ... 720 mm. De temperatuurbestendigheid ligt tussen -30 ... 160 °C. De sensor op de betreffende rail bevindt zich op een rail en kan daardoor passend worden gepositioneerd. Onder de rails bevinden zich magneten waarmee de sensor zich zelfstandig aan buizen met ferro-metaal kan vasthouden.

Kenmerken

- Meetbereik ±32 m/s

- USB-C interface voor gegevensoverdracht

- Optionele software voor analyse van de meetwaarden

- Reproduceerbaarheid ±0,5 % van de gemeten waarde

- Meting van de warmtehoeveelheid

- Datageheugen voor 10 miljoen meetpunten

- individueel instelbare alarmgrenzen

- Incl. ISO-kalibratiecertificaat

Specificaties

Flowmeting
Meetbereik	±32 m/s
Resolutie	0,001 m/s
Nauwkeurigheid	DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s
	DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s
Reproduceerbaarheid	±0,5% van het lezen

PCE-TDS 200 MR SENSOR	Sensorpaar
Doorsnede	DN 50 ... 700 / 57 ... 720 mm
Temperatuurbestendigheid	-30 ... 160 °C

Methode	Z, V, N, W
Gemiddeld	-Water
	-Zeewater
	-Olie
	-Aardolie
	-Methanol
	-Ethanol
	-Diesel
	-Benzine
	-Petroleum
	-Door gebruiker ingesteld
	(handmatige invoer van de geluidssnelheid van het medium)

Alle vloeistoffen met een onzuiverheid	<5%
Materiaal van de pijp	- Koper CU
	- Staal FE
	- Roestvrij staal VA
	- Aluminium AL
	- Messing ME
	- Gietijzeren CI
	- IJzer FE
	- Nikkel NI
	- Titan TI
	- Zink ZI
	- Acryl AC
	- Polyethyleen PE
	- Polypropyleen PP
	- Polyvinylchloride PVC
	- Nylon NY
	- Door gebruiker ingesteld
	(handmatige invoer van de dwarssnelheid van het geluid
	van het pijpmateriaal)

Binnenvoering van de pijp	- Geen voering
	- Epoxy
	- Rubber
	- Mortier
	- Polystyreen PS
	- Polyethyleen PE
	- Polytetrafluorethyleen PTFE
	- Polyurethaan PU
	- Polypropyleen PP
	- Door gebruiker ingesteld
	(handmatige invoer van de lengtesnelheid van het geluid
	de binnenvoering van de buis)

Meetparameters	Stroomsnelheid, volumestroom en volume
Eenheden (afmetingen)	mm, in
Eenheden (stroomsnelheid)	m/s, ft/s
Eenheden (volumestroom)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Datum	Seconden, minuten, uren, dagen
Eenheden (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob


Thermometrie
Meetbereik	Nauwkeurigheid
Type B: 600 ... 1800 °C	Type B: ±(0,5 % + 3 °C)
Type E: -100 ... +900 °C	Type E: ± (0,4% + 1 °C)
Type J: -100 ... 1150 °C	Type J: ±(0,4 % + 1 °C)
Type K: -100 ... +1370 °C	Type K: ±(0,4 % + 1 °C)
Type N: -100 ... + 1150 °C	Type N: ±(0,4 % + 1 °C)
Type R: 0 ... 1700 °C	Type R: ±(0,5 % + 3 °C)
Type S: 0 ... 1500 °C	Type S: ± (0,5% + 3 °C)
Type T: -100 ... +400 °C	Type T: ±(0,4 % + 1 °C)

Resolutie	0,1 °C

Aansluitbare thermokoppels	B, E, J, K, N, R, S, T
Meetparameters	Stroomsnelheid, volumestroom, volume, temperatuur,
	Warmteafgifte en hoeveelheid warmte
Eenheden (temperatuur)	°C / °F
Eenheden (hoeveelheid warmte)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Eenheden (warmteafgifte)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Kostenweergave	EUR, Pond, USD, Turkse Lira, Zloty, Yen

Aanvullende specificaties

Display	2.8 "LCD-scherm
Eenheden	metrisch / imperiaal
Menu talen	Duits, Engels, Frans, Spaans,
	Italiaans, Nederlands, Portugees, Deens
	Turks, Pools, Russisch, Chinees, Japans
Gebruiks- en opslagcondities	Temperatuur: -20 ... +65 °C
	Vochtigheid: 10 ... 95 % RV, niet-condenserend
Datalogger	32 GB opslagcapaciteit / 10 miljoen meetpunten
Interface	USB (voor online meting, uitlezing van de interne
	geheugen en om de batterij op te laden)
Bescherming	Ip52
Voeding	Intern: LiPo batterij (3,7 V, 2500 mAh)
	Extern: USB 5 VDC, 500 mA
Batterijduur	ca. 10 uur
Afmeting	165 x 85 x 32 mm
Gewicht	255 gr

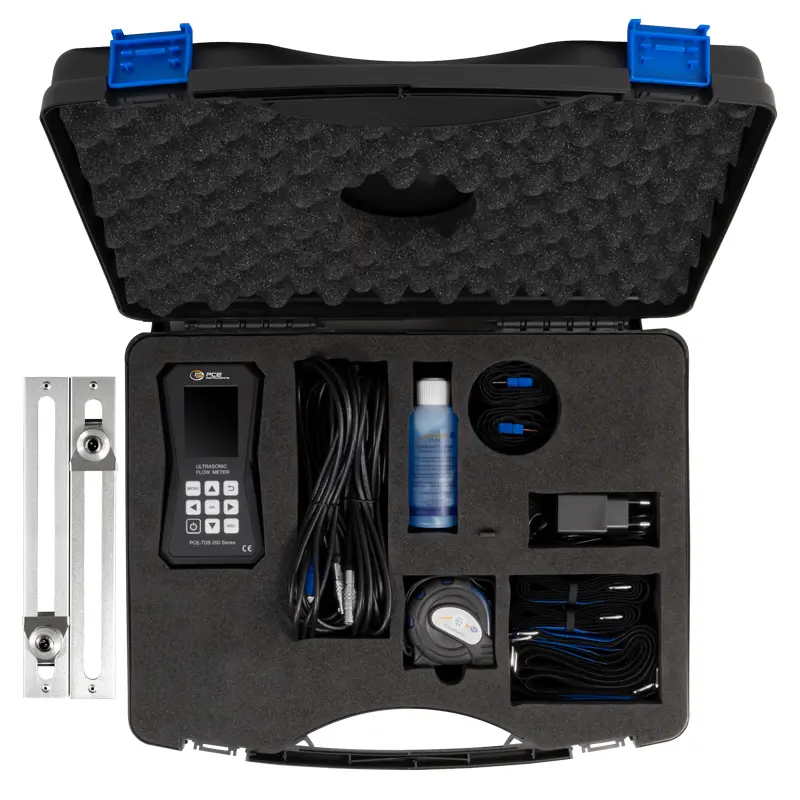

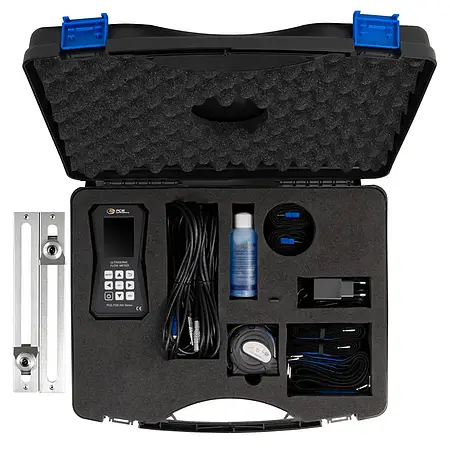

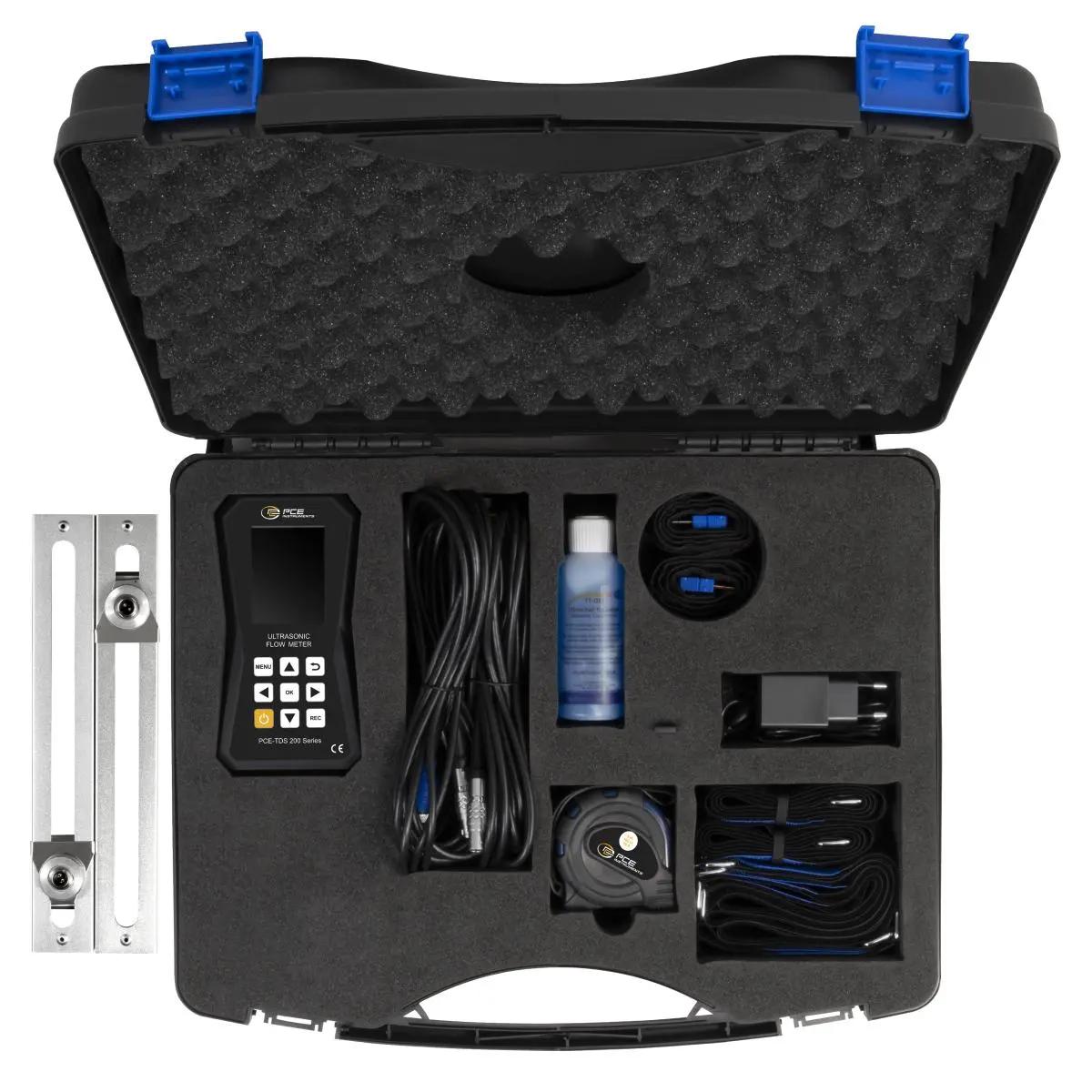

Leveromvang

1 x Stromingsmeter PCE-TDS 200+ MR

1 x Stromingssensor PCE-TDS 200 MR SENSOR (paar)

2 x Temperatuursensor TF-RA330

2 x 5 m aansluitkabel

2 x Afneembare kabelbinders

1 x Voedingseenheid

1 x USB-C kabel

1 x Ultrasone contactgel

1 x PCE meetlint

1 x Kunststof koffer

1 x Gebruiksaanwijzing

1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!

Downloads

Productblad

man-flow-meter-pce-tds-200-series-de-en.pdf

Gebruiksaanwijzing

Accessoires

Aanbevelingen

Flowmeter

ISO-kalibratiecertificaat voor flowmeters

375,00 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Een ISO-kalibratiecertificaat certificeert de meetresultaten onder gespecificeerde omstandigheden. Bovendien bevat het ISO-kalibratiecertificaat voor de ultrasone flowmeter de naam en het adres van de klant. Zo'n certificaat is vaak nodig om te voldoen aan de interne kwaliteitseisen volgens DIN ISO 9000. De kalibratie van de stroming van de ultrasone flowmeter wordt uitgevoerd in het eigen kalibratielaboratorium van PCE Instruments. Het wordt aanbevolen om de kalibratie ieder jaar te herhalen.

ISO kalibratie voor PCE-TDS serie (2 meetpunten)
Referentiepunten: twee van de drie buisdiameters (28,0 mm, 54,0 mm, 88,9 mm), één snelheid
Per set sensoren wordt een kalibratie gedaan, kalibratiecertificaat geleverd en kalibratie in rekening gebracht.
Het kalibratiecertificaat wordt uitgegeven door PCE Calibration Service speciaal voor aan de klant en is uitgesloten van het retourrecht.

Stromingsmeter

DAkkS kalibratiecertificaat voor de stromingsmeter CAL-PCE-TDS-DAkkS

1.498,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Het verschil tussen een ISO- en een DAkkS-kalibratiecertificaat is de extra bewaking van het kalibratielaboratorium door DAkkS volgens DIN EN ISO 17025. Er zijn specificaties voor de inhoud, vorm en lay-out van het kalibratiecertificaat. Daarnaast zijn er verschillen in de inspanning en het aantal meetpunten. Het voordeel van DAkkS-kalibratie is ook dat het kalibratielaboratorium of de kalibratie ervan internationaal wordt erkend. Het aanbevolen kalibratie-interval voor de ultrasone flowmeter is één jaar.

3-puntskalibratie; met een leidingsdiameter
Kalibratiecertificaten worden specifiek voor de klant uitgegeven en zijn uitgesloten van het recht van retour.

Kalibratiecertificaat voor temperatuurmeters

Thermometer

Kalibratiecertificaat voor temperatuurmeters

142,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

ISO-Kalibratiecertificaat voor thermometers, voor de DIN ISO 9000 normering.

voor 2-kanaals thermometers
10 punten per kanaal tussen -100 … +1250 °C
Kalibratie voor K thermo-elementen met behulp van thermokoppel simulator
Kalibratiecertificaten worden specifiek voor de klant uitgegeven en zijn uitgesloten van het recht van retour.

Stromingsmeter

Software voor de stromingsmeter PCE-TDS 200 SW

159,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Software voor de ultrasone stromingsmeter met vele functies voor de analyse van de meetwaarden. Uitlezing van de meetwaarden tijdens een meting en grafische en tabelweergave van de meetwaarden met statistieken.

Software incl. datakabel voor PCE-TDS 200

Stromingsmeter

Sensorset PCE-TDS 200 S SENSOR

313,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Medium sensor paar voor leiding diameters DN 15 … 100 / 20 … 108 mm. Geschikt voor stromingsmeting op middelgrote buizen. Met de ingebouwde magneten op de sensoren naar de ultrasone stromingsmeter kunnen deze worden bevestigd aan ferrobuizen. Als alternatief kunnen de sensoren met afneembare kabelbinders op de buis worden gemonteerd. De temperatuurbestendigheid ligt tussen -30 … 160 °C.

Buisdiameter: DN 15 … 100 / 20 … 108 mm
Temperatuurbestendigheid: vanaf -30 … Afmetingen 160 °C
45 x 30 x 30 mm
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200-handset nodig om
de sensor aan de handset te koppelen!

Stromingsmeter

Sensorset PCE-TDS 200 MR SENSOR

675,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Afzonderlijke sensoren op het spoor voor leidingmaten DN 50 … 700 / 57 … 720 mm. De temperatuurbestendigheid ligt tussen -30 … 160 °C. De sensor op de betreffende rail bevindt zich op een rail en kan daarom op de juiste manier worden geplaatst.

Onder de rails bevinden zich magneten die het mogelijk maken om onafhankelijk vast te houden aan leidingen met een ijzerhoudend metaal.

Leidingmaten: DN 50 … 700 / 57 … 720 mm
Temperatuurbestendigheid: -30 … 160 °C
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200 handset nodig om de sensor af te stemmen op de handset!

Stromingsmeter

Sensorset PCE-TDS 200 M SENSOR

313,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Medium sensor paar voor leidingen met diameters DN 50 … 700 / 57 … 720 mm. Geschikt voor stromingsmeting op middelgrote buizen. Met de ingebouwde magneten op de sensoren naar de ultrasone stromingsmeter kunnen deze worden bevestigd aan ferrobuizen. Als alternatief kunnen de sensoren met afneembare kabelbinders op de buis worden gemonteerd. De temperatuurbestendigheid ligt tussen -30 … 160 °C.

Buisdiameter: DN 50 … 700 / 57 … 720 mm
Temperatuurbestendigheid: -30 … 160 °C
Belangrijk! Als u de sensor later bestelt, hebben we het PCE-TDS 200handheld-apparaat nodig om
de sensor aan de handset te koppelen!

Stromingsmeter

Sensorset PCE-TDS 200 L SENSOR

653,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Sensorset voor leidingdiameters DN 300 … 6000 mm. Dit sensorset is daarom geschikt voor bijzonder grote buizen. De sensoren kunnen worden bevestigd aan de ultrasone stromingsmeter met afneembare kabelbinders. Dankzij de ingebouwde magneten kunnen de sensoren worden bevestigd aan leidingen met een ijzerhoudend metaal. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Leidingdiameter: DN 300 … 6000 mm
Afmetingen: 91 x 52 x 44 mm
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200-handset nodig om de sensor aan de handset te koppelen!

Stromingsmeter

On-rail sensoren PCE-TDS 200 SR SENSOR

569,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Aangesloten on-rail sensoren voor leidingmaten DN 15 … 100 / 20 … 108 mm. Beide sensoren bevinden zich op een rail om de positionering van de sensoren te vereenvoudigen. Voor een vereenvoudigde hantering is er een overeenkomstige handgreep op de rail.

Onder de rails bevinden zich magneten die het mogelijk maken om onafhankelijk vast te houden aan leidingen met een ijzerhoudend metaal.

Leidingmaten: DN 15 … 100 / 20 … 108 mm
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200-handset nodig om de sensor aan de handset te koppelen!

Flowmeter

Temperatuurcontactsensor TF-RA330-5

49,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Temperatuurcontactsensor met klittenband

Ø 2 mm
lengte 5 m
meetbereik Tmax. + 400 ° C
nauwkeurigheid: ± 0,5 ° C
thermokoppel: type T

Flowmeter

Temperatuurcontactsensor TF-RA330-3

45,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Temperatuurcontactsensor met klittenband

Ø 2 mm
lengte 3 m
meetbereik Tmax. + 400 ° C
nauwkeurigheid: ± 0,5 ° C
thermokoppel: type T

Flowmeter

Temperatuurcontactsensor TF-RA330

39,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Temperatuurcontactsensor met klittenband

Ø 2 mm
lengte 1 m
meetbereik Tmax. + 400 ° C
nauwkeurigheid: ± 0,5 ° C
thermokoppel: type T

Diktemeter

Ultrasone-contactgel voor diktemeters (hoge temperaturen)

98,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

De contactgel voor diktemeters is voor een goede overdracht van de ultrasone golven en hierdoor verkrijgt u een hogere nauwkeurigheid en reproduceerbaarheid. Deze gel is bedoeld voor gebruik bij hoge temperaturen.

Inhoud: 100ml
Inzet: +350 °C

Diktemeter

Ultrasone-contactgel voor de PCE-TG serie diktemeters

19,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

De contactgel is voor een goede overdracht van de ultrasone golven van de diktemeters. Hierdoor verkrijgt u een hogere nauwkeurigheid en reproduceerbaarheid.

Inhoud: 100 ml
Inzet: -10 … 80 °C

Stromingsmeter PCE-TDS 200+ MR-ICA incl. ISO-kalibratiecertificaat

Display

Sensoren aansluitingen

Sensoren

Temperatuursensor

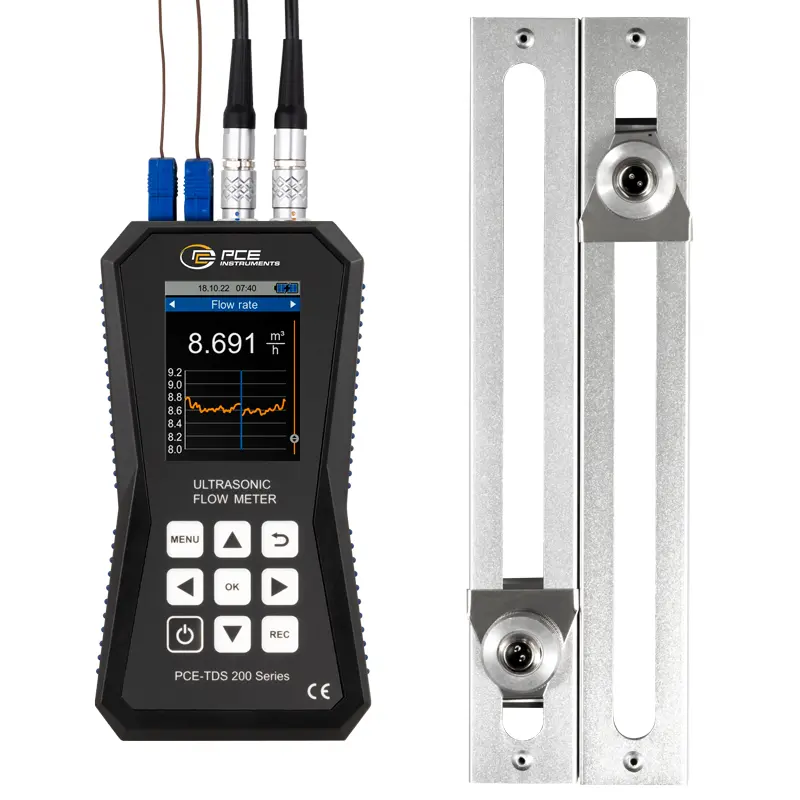

Vooraanzicht stromingsmeter
