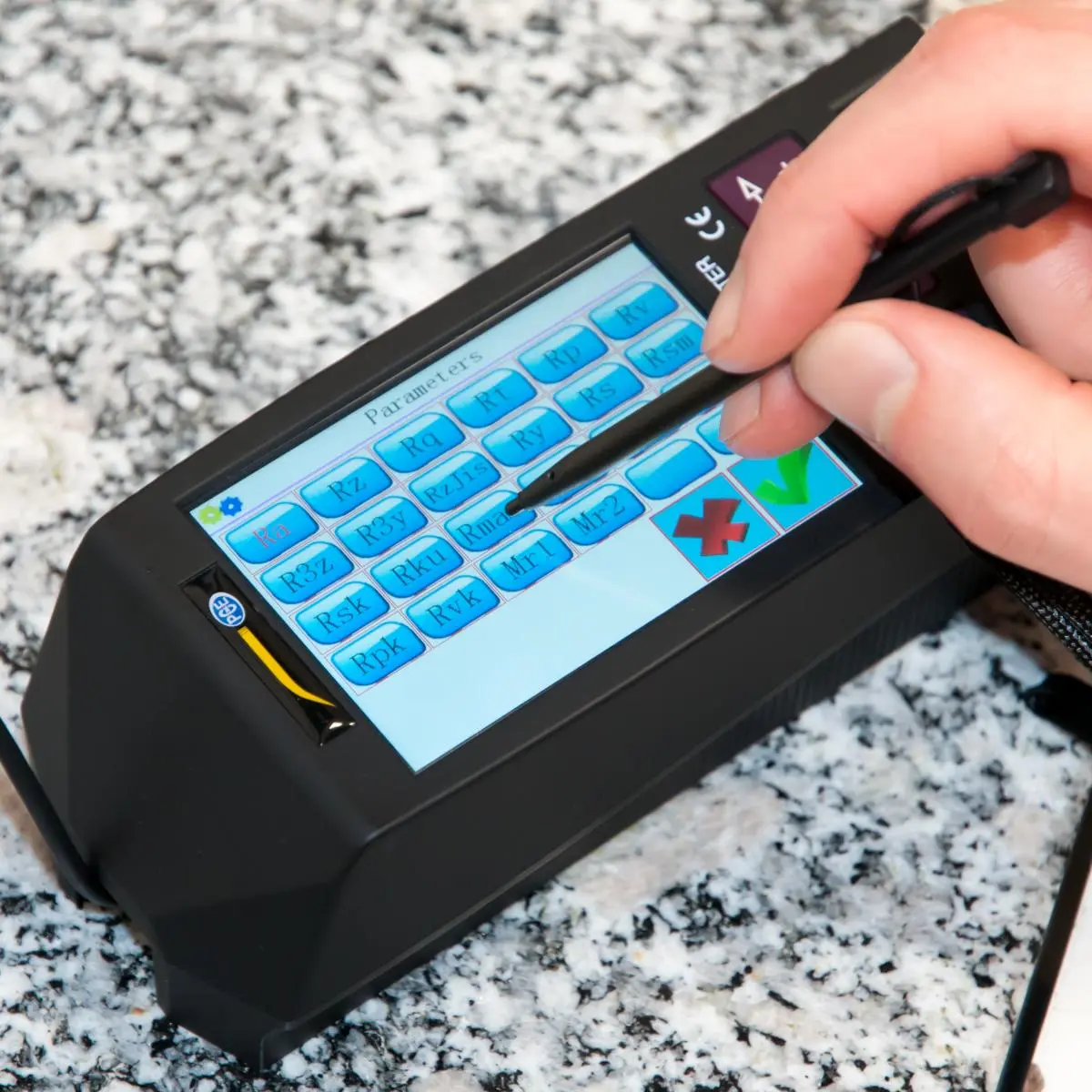

Ruwheidsmeter Display

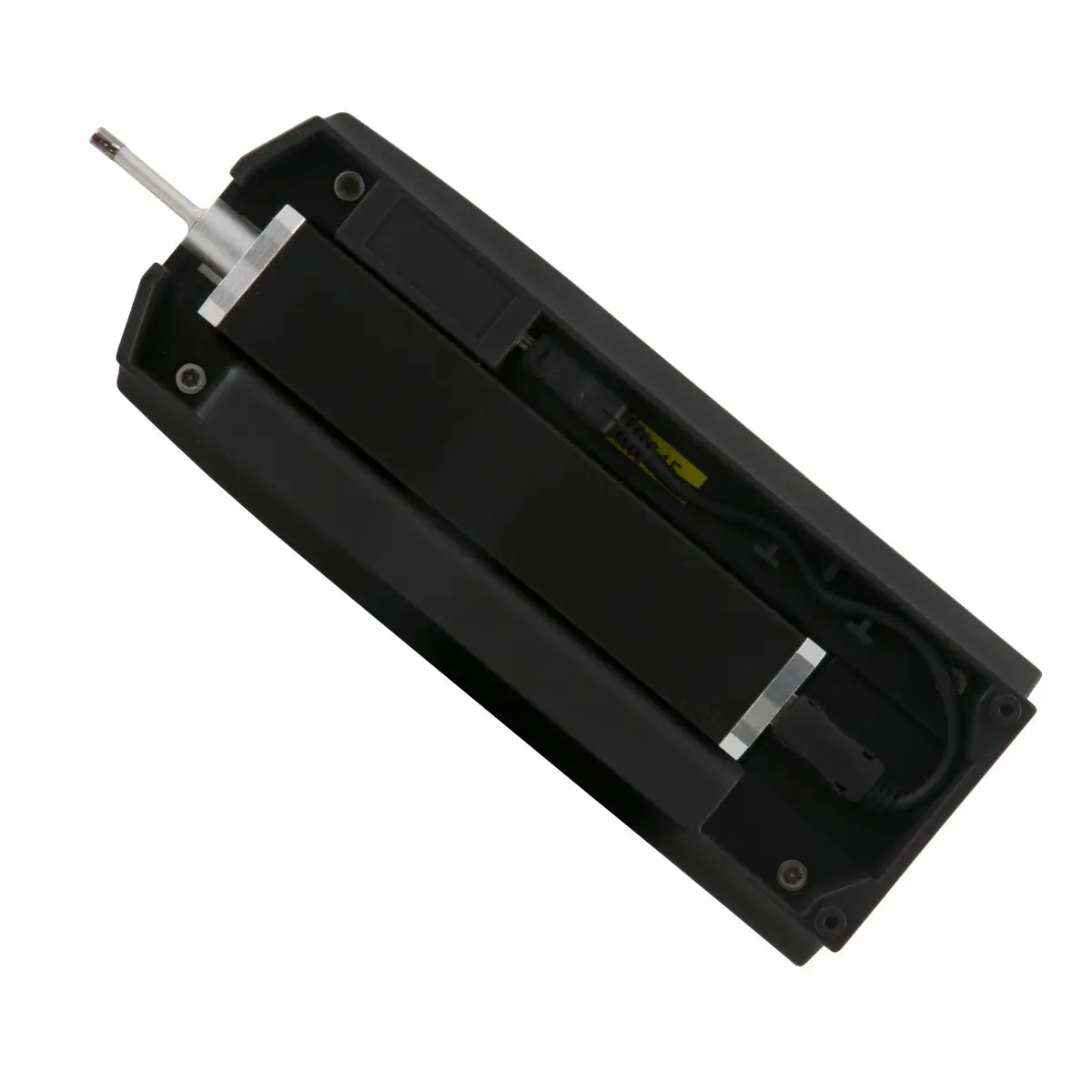

Ruwheidsmeter Onderkant
Ruwheidsmeter Sensor

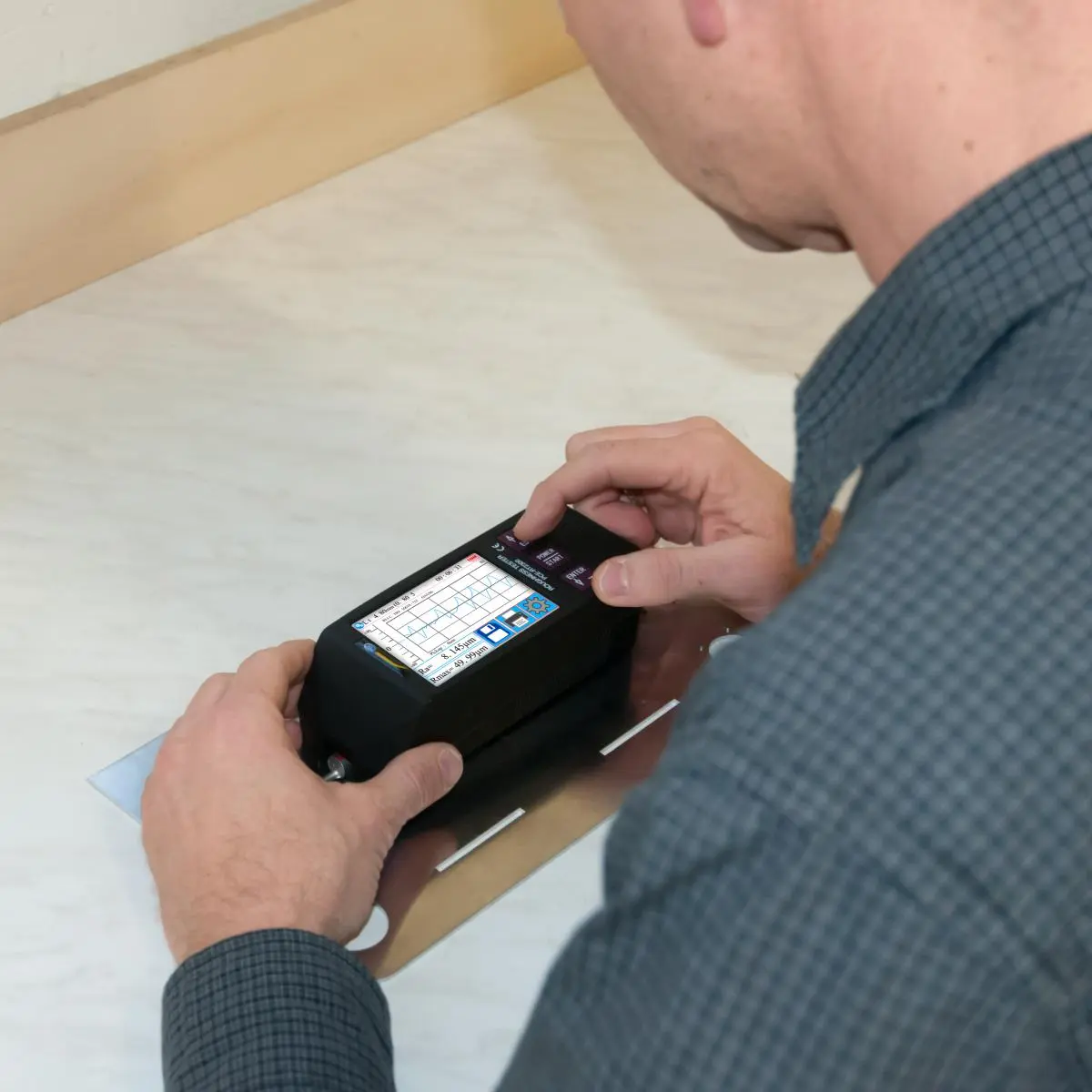

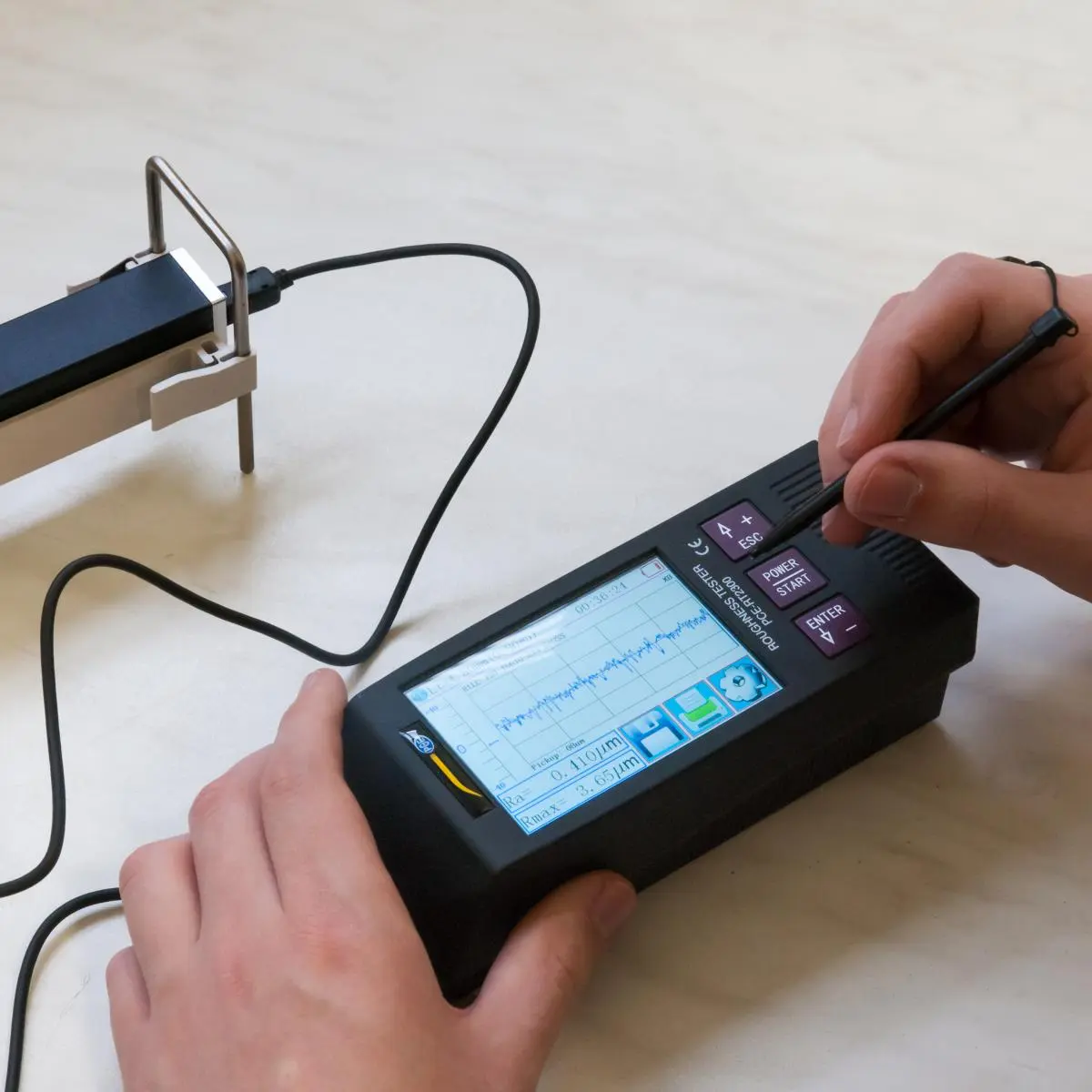

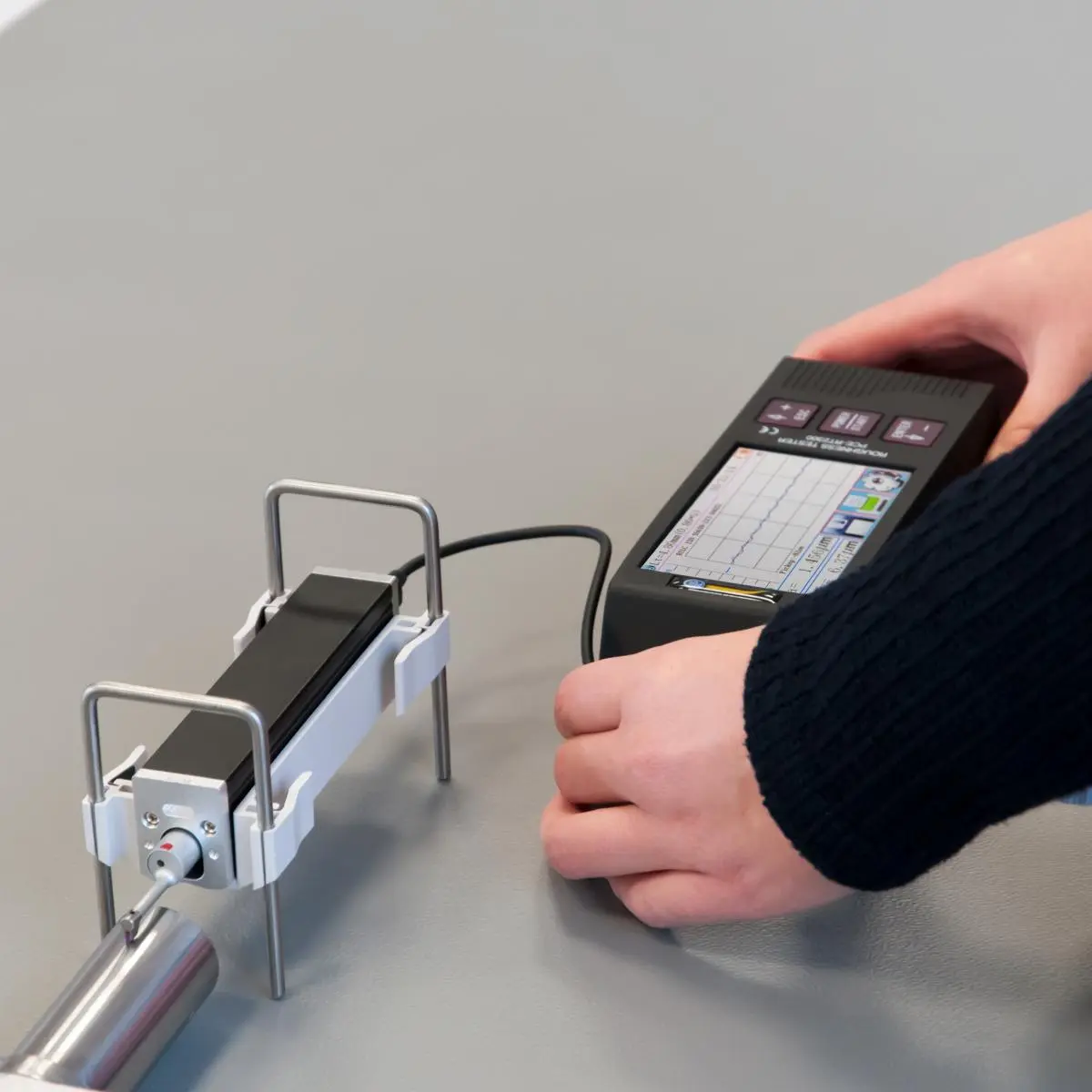

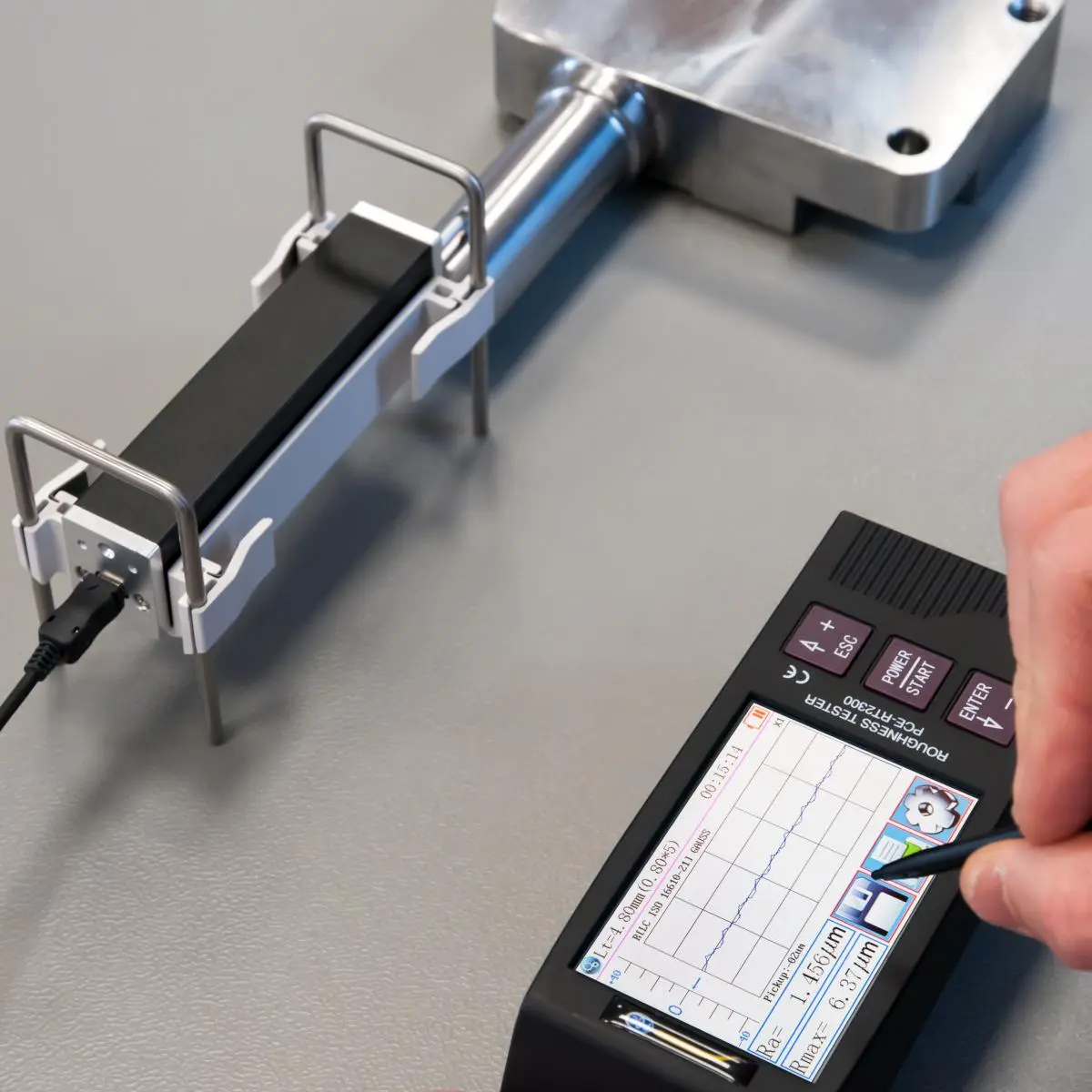

Ruwheidsmeter Toepassingsfoto
Ruwheidsmeter Toepassingsfoto
Ruwheidsmeter Toepassingsfoto
Ruwheidsmeter Toepassingsfoto
Ruwheidsmeter Toepassingsfoto
Ruwheidsmeter Toepassingsfoto
Ruwheidsmeter Toepassingsfoto

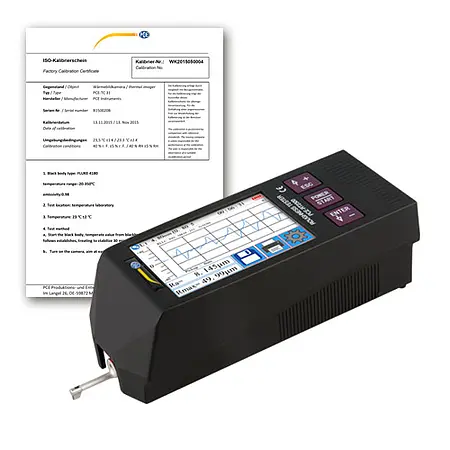

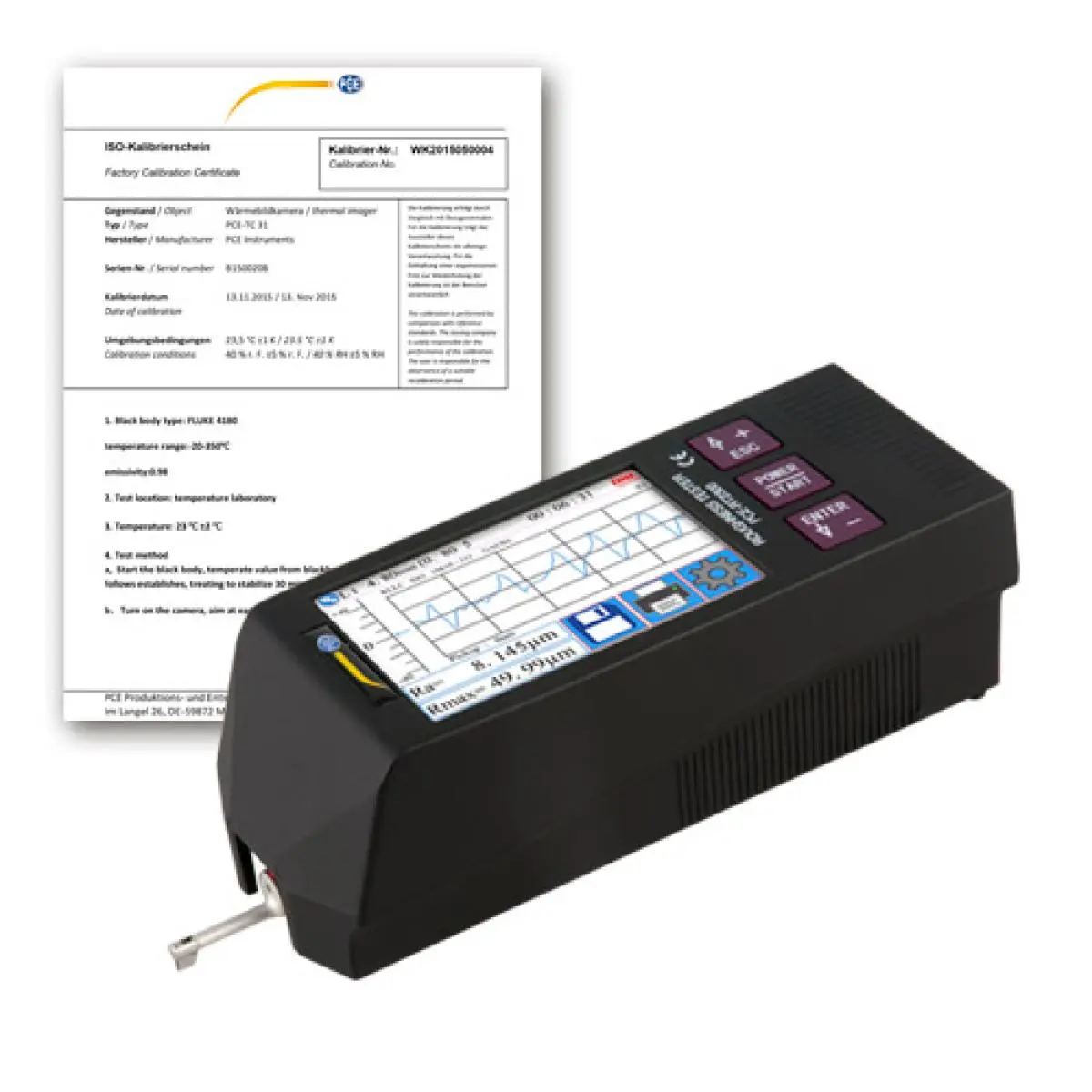

Ruwheidsmeter PCE-RT 2300-ICA incl. ISO-Kalibratiecertificaat

Best.nr.: PCE-RT 2300-ICA
EAN: 4250348726667
2.759,90 €
3.339,48 €
Prijzen zijn netto, exclusief BTW en 8,00 € netto verzendkosten
:
4250348726667
PCE-RT 2300-ICA
Levertijd:5-7 werkdagen

Toebehoren

Beschrijving

Ruwheidsmeter PCE-RT 2300

Draagbare ruwheidsmeter voor de snelle bepaling van de ruwheid (Ra, Rz, Rq, Rt, etc.) / afneembare motorische geleiderail / touchscreen / interface

De ruwheidsmeter PCE-RT 2300 wordt gebruikt om de ruwheid van oppervlakken te meten. De PCE-RT 2300 beschikt over een afneembare motorische geleiderail. Hierdoor kan de ruwheidsmeter ook gebruikt worden om de oppervlakteruwheid te meten van kleine of smalle profielen. De meetwaarden worden weergegeven op het grote display de ruwheidsmeter. Ook de bediening van het meetapparaat geschiedt via dit display. Voor de stroomtoevoer maakt het apparaat gebruik van een interne accu, welk met een USB-kabel opgeladen kan worden.

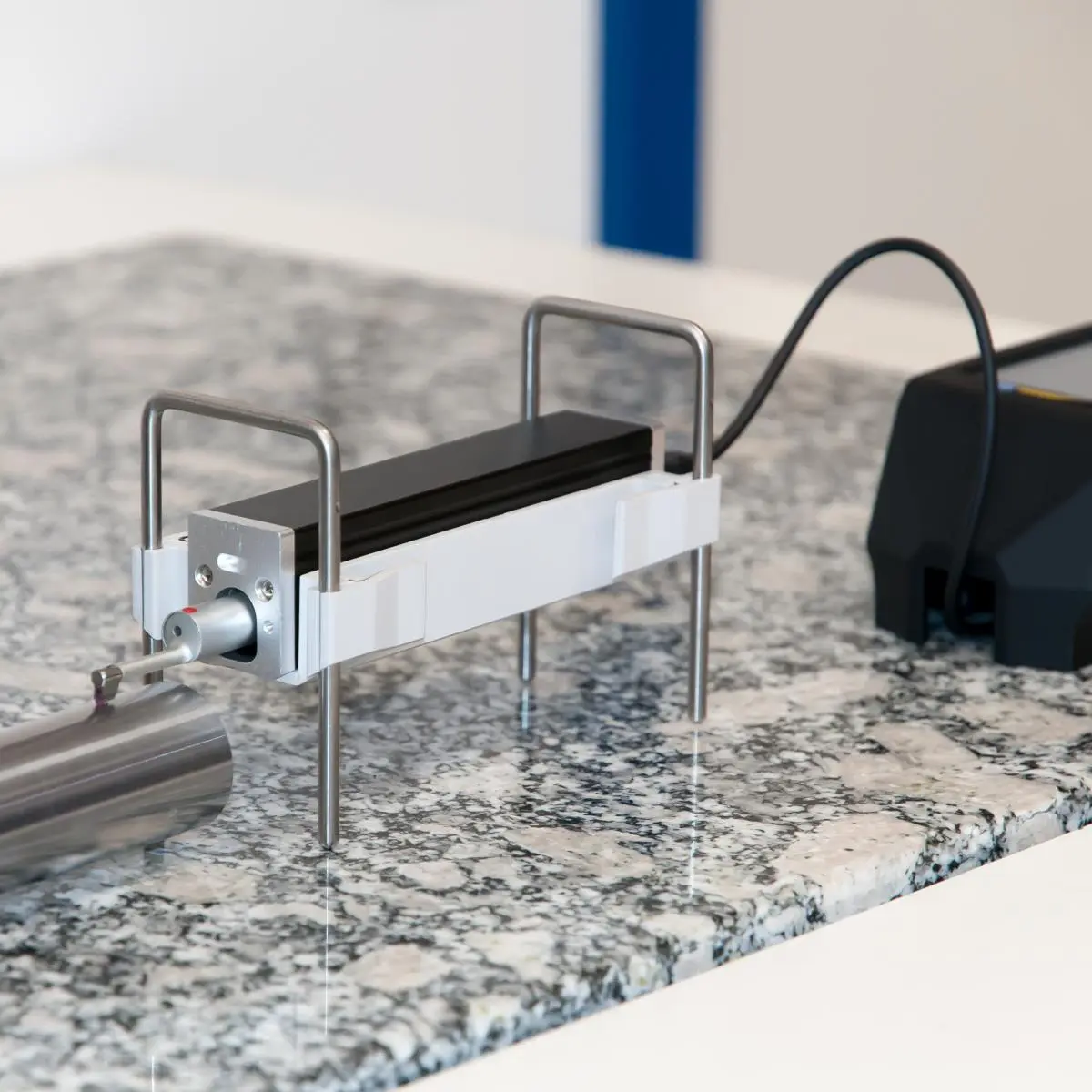

De afneembare motorische geleiderail is aangesloten op de hoofdunit van de ruwheidsmeter met een kabel. De geleiderail is voorzien van een ingebouwde diamantsensor. Deze drukt met een maximale kracht van 4 mN op het oppervlak, waarvan de ruwheid gemeten dient te worden. De ruwheidsmeter meet volgens de geldende ISO, ANSI en JIS normen voor ruwheidsmeetapparaten.

RZ = gemiddelde ruwheid
De gemiddelde ruwheid Rz is het rekenkundige middel om meerdere aaneengesloten afzonderlijke diepten te meten.

Ra = rekenkundige gemiddelde ruwheid
Ra is de algemeen erkende en internationale ruwheidsparameter. Het is het rekenkundige gemiddelde van alle absolute waarden van profielafwijkingen binnen het bereik.
De gemeten Ra-waarde is altijd kleiner dan de gemeten Rz-waarde op hetzelfde ruwheidsprofiel.

Rt = maximale ruwheid
De maximale ruwheiddiepte Rt is de afstand tussen het hoogste en het diepste punt van het meetbereik.

Rq = kwadratische ruwheid
Rq is het kwadratische gemiddelde van alle ordinale waarden binnen het meetbereik. Rq komt overeen met de term RMS (Root Mean Square).


Kenmerken

- touchscreen
- meting van alle gangbare ruwheidseenheden
- zowel accu- als netstroomvoeding
- verschillende filters instelbaar
- diamant meetsensor
- aAfneembare motorische geleiderail
- incl. ISO-kalibratiecertificaat

Specificaties

Ruwheid
Ruwheidswaarde  Ra, Rq, Rz, Rt, Rp, Rv, Rc, Rmax, R3z, Rm, Ry
Meetbereik  -160 ... +160 µm
Resolutie  0,04 µm
Nauwkeurigheid  ±10 %

Ruwheid
Ruwheidswaarde  Ra, Rq
Meetbereik  0,005 ... 32 µm
Resolutie  0,001 µm
Nauwkeurigheid  ±10 %

Ruwheid
Ruwheidswaarde  Rz, Rt, Rp, R3z, Rm, Ry
Meetbereik  0,02 ... 320 µm
Resolutie  0,01 µm
Nauwkeurigheid  ±10 %

Ruwheid
Ruwheidswaarde  Sk, tp
Meetbereik  0 ... 100 %
Nauwkeurigheid  ±10 %

Ruwheid
Ruwheidswaarde  S, Sm
Meetbereik  0,02 ... 1000 µm
Nauwkeurigheid  ±10 %

Algemene technische gegevens
Herhaalbaarheid  ±7 %
Meetfuncties  Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
Meetfuncties (extra informatie)  R3z, R3y, Rz(JIS), Ry, Rs, Rku, Rmax, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Eenheden  μinch, µm
Type beeldscherm  LC aanraakscherm
Schermgrootte  3,5 inch
Interface  Micro-USB
Norm  ISO4287, ANSIB46.1, DIN 4768.
Sensor  Diamant
Bedrijfstijd  50 h
Knop  - Radius tastpunt - 5 µm - Materiaal tastpunt - diamant, 90 ° gebogen - Aandrukkracht sensor: < 4 mN - Tastsnelheid: 0,135 mm/s bij: 0,25 mm 0,5 mm/s bij: 0,8 mm 1 mm/s bij: 2,5 mm
Afmetingen  Motoreenheid: 115 x 23 x 27 mm
Maximale reisafstand  17,5 mm
Menutaal  Engels, Chinees, Engels (GB)
Beschermingsklasse (apparaat)  IP30
Stroomvoorziening  USB-voeding: 5 V / 800 mA
Type aansluiting  Apparaat Europlug
Batterij  1 x 3,7 V stagiair , Lithium-ion batterij
Capaciteit  3000 mAh
Bedrijfsomstandigheden  -20 ... 40 °C , 0 ... 90 % r. F.
Opslagomstandigheden  -40 ... 60 °C , 0 ... 90 % r. F.
Afmetingen ( L x B x H )  158 x 55 x 52 mm
Gewicht  500 g

Leveromvang

1 x Ruwheidsmeter PCE-RT 2300-ICA
1 x diamanten microsensor
1 x afneembare motorische geleiderail
2 x verbindingskabel voor geleiderail
1 x laadkabel
1 x interfacekabel
1 x transportkoffer
1 x handleiding
Optioneel met ISO-kalibratiecertificaat.
1 x ISO-Kalibratiecertificaat
