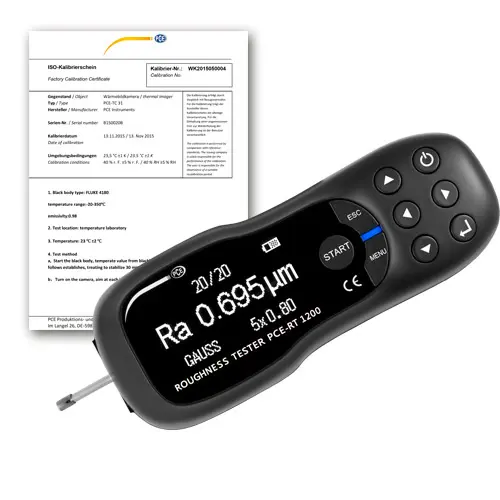

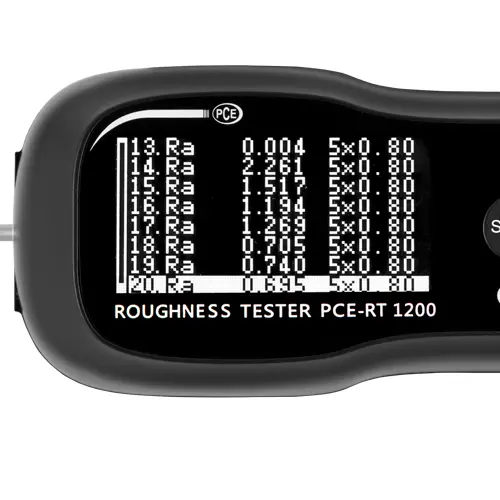

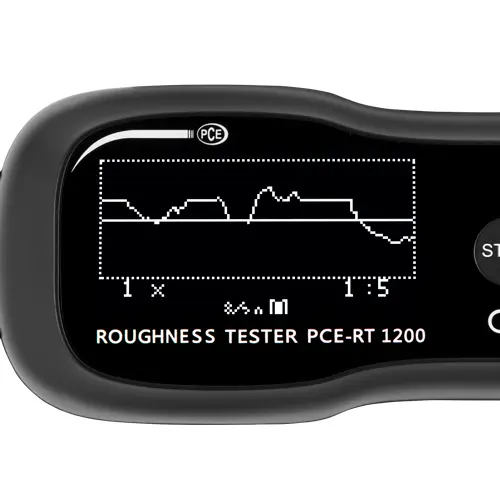

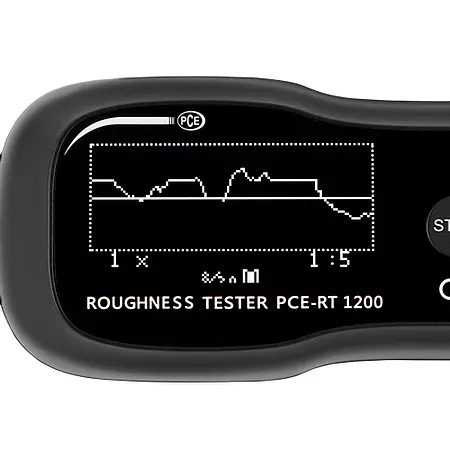

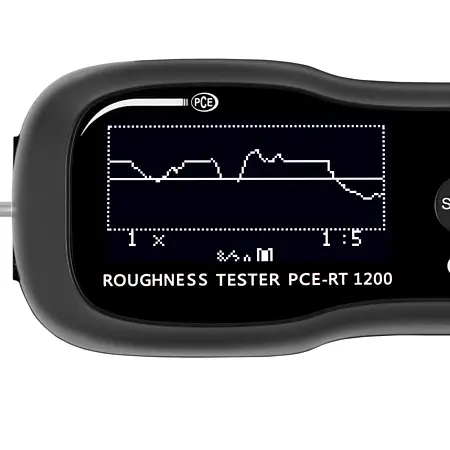

Met deze ruwheidsmeter bepaalt u de oppervlakteruwheid. Het compacte apparaat is een handmeetapparaat voor mobiel gebruik. Dankzij de voeding via een krachtige accu kan het direct ter plaatse worden ingezet. Het apparaat wordt gebruikt in het laboratorium, in de productie en overal waar de ruwheid van oppervlakken moet worden bepaald. De meetwaarden worden weergegeven op het heldere en zeer overzichtelijke OLED-display direct op het meetapparaat. Bovendien beschikt deze ruwheidsmeter over een geheugen voor maximaal 20 meetwaarden, die later via de Micro-USB-interface kunnen worden uitgelezen. Hiervoor kan ook de meetsoftware worden gebruikt, die net als een USB-kabel bij de levering is inbegrepen. Via de Micro-USB-interface wordt ook de intern ingebouwde accu opgeladen. De reeds genoemde meetsoftware is vooral geschikt wanneer meetreeksen moeten worden uitgevoerd. Daarbij worden de gegevens naar de software overgedragen en kunnen ze direct op het beeldscherm worden geanalyseerd.

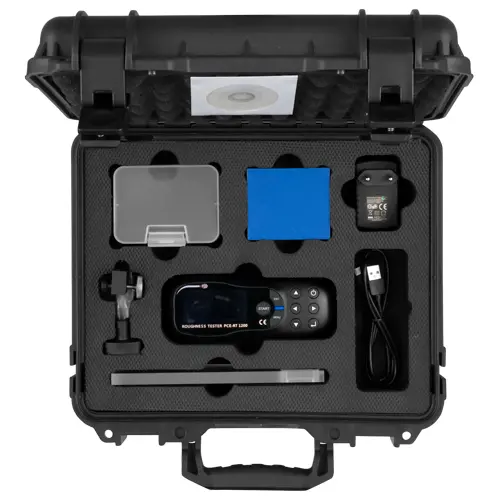

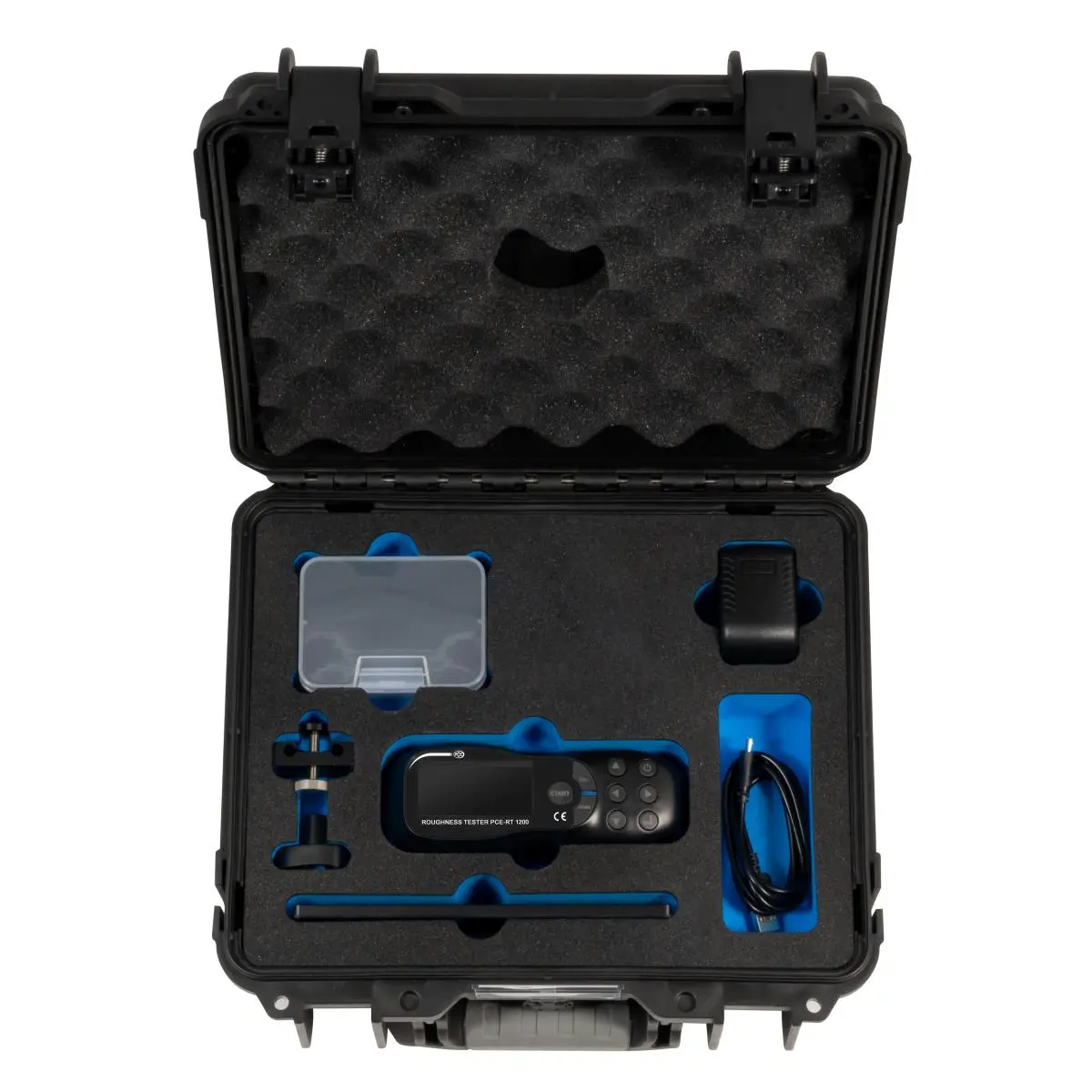

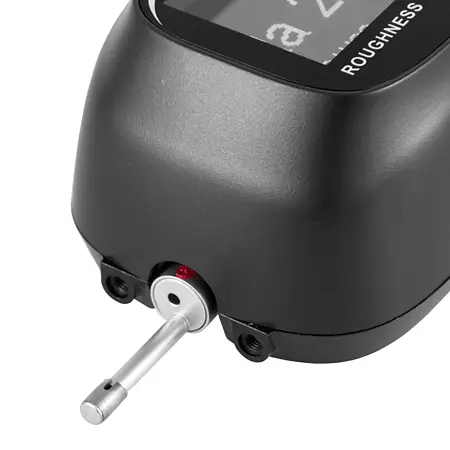

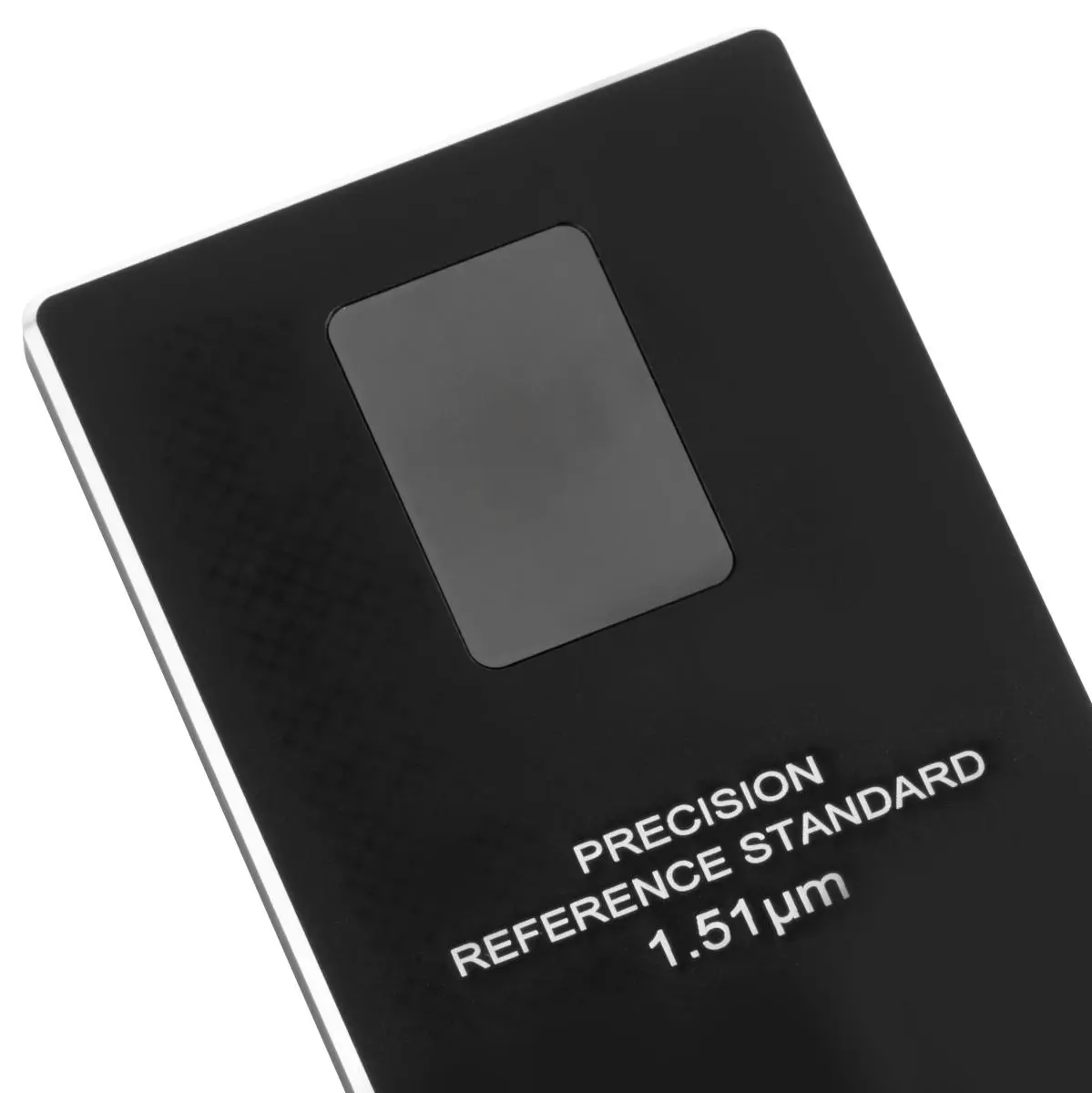

Als ruwheidsmeter met beschermkap voor de sensor is het apparaat goed beschermd tegen externe invloeden; de kap kan eenvoudig op het apparaat worden geschroefd. Een kalibratieplaat met ruwheidsstandaard behoort eveneens tot de standaarduitrusting en dient om de juistheid van de meetresultaten te controleren.
Rz = gemiddelde ruwheidsdiepte
De gemiddelde ruwheidsdiepte Rz is het rekenkundig gemiddelde van de grootste afzonderlijke ruwheidsdiepten van meerdere aangrenzende afzonderlijke meettrajecten.
| Ruwheid | |
| Ruwheidswaarde | Ra, Rq |
| Meetbereik | 0,005 ... 16 µm |
| Resolutie | 0,001 µm |
| Nauwkeurigheid | <±10 % |
| Ruwheid | |
| Ruwheidswaarde | Rz, Rt |
| Meetbereik | 0,02 ... 200 µm |
| Resolutie | 0,01 µm |
| Nauwkeurigheid | <±10 % |
| Algemene technische gegevens | |
| Herhaalbaarheid | <6 % |
| Meetfuncties | Ra, Rz, Rq, Rt |
| Meetfuncties (extra informatie) | Ra / Rq - 0,005 µm ... 16 µm Rz / Rt - 0,02 µm ... 200 µm |
| Eenheden | µm, μinch |
| Type beeldscherm | OLED |
| Opslagmedium | Intern geheugen |
| Opslagcapaciteit | 20 Waarden |

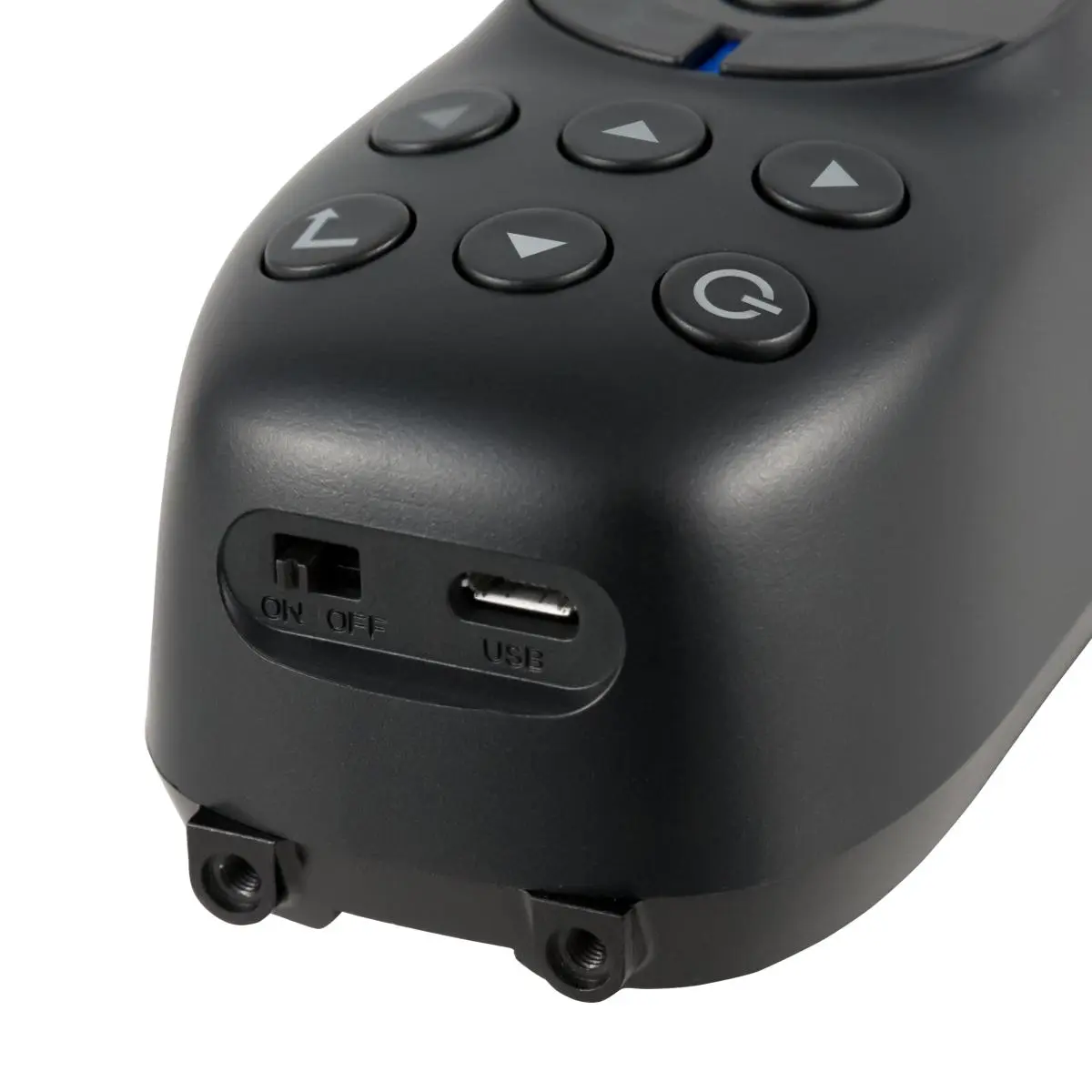

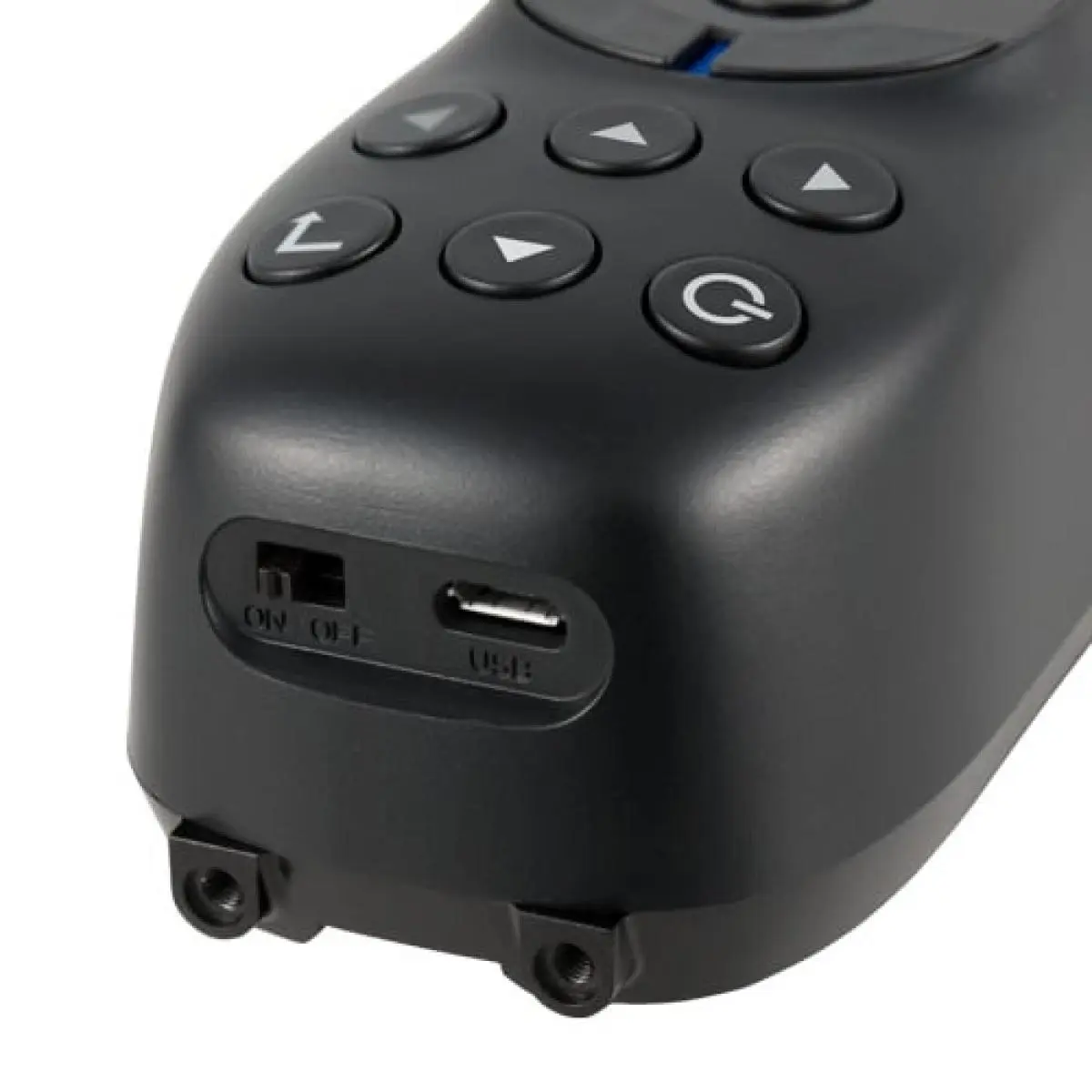

| Interface | Micro-USB |
| Norm | ANSIB46.1, DIN EN ISO 4287, ASMEB46.1 |
| Sensor | Inductief |
| Bedrijfstijd | 3000 Metingen |
| Automatische uitschakeling van...tot | 1 ... 30 min. |
| Limietgolflengte (Cut off) | 0,25 mm / 0,8 mm / 2,5 mm |
| Knop | - Radius tasterpunt - 5 µm - Materiaal tasterpunt - diamant, 90 ° gebogen - Tastsnelheid: 0,135 mm/s bij grensgolflengte: 0,25 mm 0,5 mm/s bij grensgolflengte: 0,8 mm 1 mm/s bij grensgolflengte: 2,5 mm - Terugloopsnelheid: 1 mm/s |
| Maximale reisafstand | 15 mm |
| Menutaal | Engels, Engels (GB) |
| Beschermingsklasse (apparaat) | IP31 |
| Stroomvoorziening | 3,7 V |
| Type aansluiting | Apparaat Europlug |
| Batterij | 1 x 3,7 V stagiair , Lithium-ion polymeerbatterij |
| Capaciteit | 1500 mAh |
| Bedrijfsomstandigheden | 0 ... 50 °C , 10 ... 90 % r.v. |
| Opslagomstandigheden | 0 ... 50 °C , 10 ... 90 % r.v. |
| Afmetingen ( L x B x H ) | 150 x 60 x 43 mm |
| Gewicht | 370 g |
