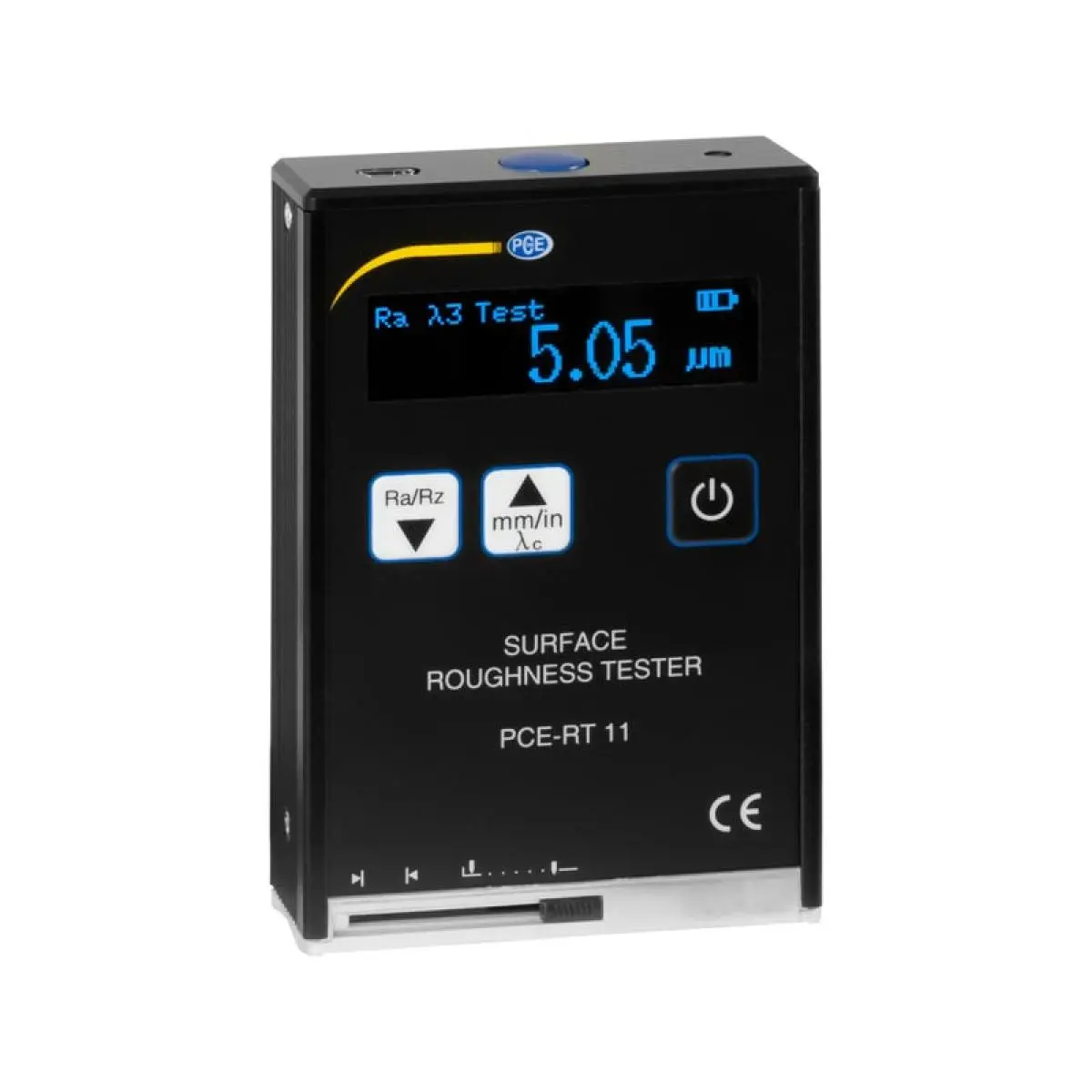

Deze ruwheidsmeter is een draagbaar meetinstrument voor het bepalen van de ruwheidsdiepte volgens Ra, Rz, Rq en Rt in slechts één apparaat. Deze compacte ruwheidsmeter is speciaal ontworpen voor het snel meten van de ruwheid. Ruwheid is een begrip uit de oppervlaktefysica dat de oneffenheid van de oppervlaktehoogte aanduidt. Deze ruwheidsmeter werkt volgens hetzelfde piëzo-elektrische microtasterprincipe als de zeer nauwkeurige laboratoriummeetinstrumenten.
Het eenvoudige gebruik en de hoge herhaalnauwkeurigheid onderscheiden de ruwheidsmeter in het bijzonder. Na een druk op de knop tast de piëzo-elektrische microtaster van de ruwheidsmeter het oppervlak binnen enkele seconden af en geeft vervolgens direct digitaal, afhankelijk van de vooraf gekozen grensgolflengte (cut-off length), de waarde Ra, Rz, Rq of Rt weer.
De gemiddelde ruwheidsdiepte Rz is het rekenkundig gemiddelde van de grootste afzonderlijke ruwheidsdiepten van meerdere aan elkaar grenzende afzonderlijke meettrajecten.
Ra = rekenkundig gemiddelde ruwheid
Ra is de algemeen erkende en internationaal toegepaste ruwheidsparameter. Het is het rekenkundig gemiddelde van de absolute waarden van de profielafwijkingen binnen de referentielengte. De gemeten waarde Ra is altijd kleiner dan de Rz-waarde die op hetzelfde ruwheidsprofiel is bepaald.
De maximale ruwheidsdiepte Rt is de afstand tussen het hoogste en het laagste punt van het meettraject.
Rq = kwadratisch gemiddelde ruwheid
Rq is het kwadratisch gemiddelde van alle ordinaatwaarden binnen het afzonderlijke meettraject l. Rq komt overeen met de aanduiding RMS (Root Mean Square).
| Ruwheid | |
| Ruwheidswaarde | Ra, Rq |
| Meetbereik | 0,05 ... 10 µm |
| Resolutie | 0,01 µm |
| Nauwkeurigheid | ±15 % |
| Ruwheid | |
| Ruwheidswaarde | Rz, Rt |
| Meetbereik | 0,1 ... 50 µm |
| Resolutie | 0,1 µm |
| Nauwkeurigheid | ±15 % |
| Algemene technische gegevens | |
| Meetfuncties | Ra, Rz, Rq, Rt |
| Type beeldscherm | OLED |
| Interface | Mini-USB |
| Sensor | Piezoelektrisch |
| Oplaadtijd | 3 h |
| Herhaalbaarheid | 12 % |

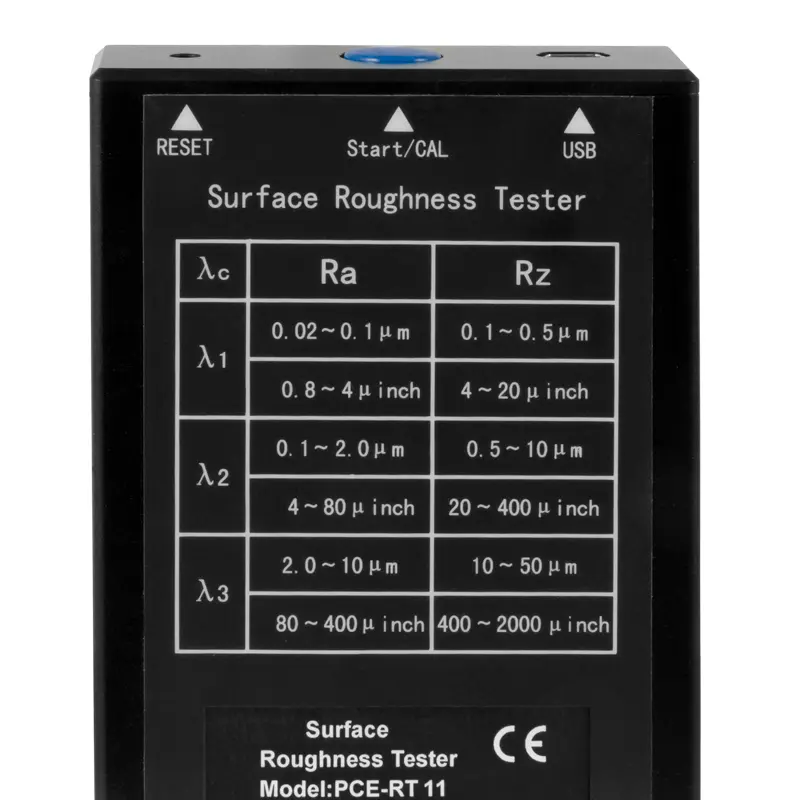

| Limietgolflengte (Cut off) | 0,25 mm, 0,8 mm en 2,5 mm |

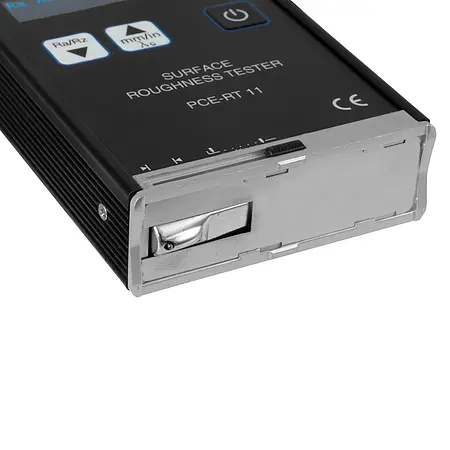

| Knop | Totale aftastafstand: 6 mm Aftastsnelheid: 1 mm / s Aftastdiamant: 10 µm ±1 Δm Puntradius Tasterhoek: 90 ° (+5 ° of -10 °) |
| Menutaal | Engels, Engels (GB) |
| Beschermingsklasse (apparaat) | IP20 |
| Stroomvoorziening | 3,7 V |
| Type aansluiting | Apparaat Europlug |
| Batterij | 1 x 3,7 V stagiair , Lithium-ion batterij |
| Capaciteit | 850 mAh |
| Bedrijfsomstandigheden | -20 ... 40 °C , 0 ... 90 % r.v. |
| Opslagomstandigheden | -20 ... 40 °C , 0 ... 90 % r.v. |
| Afmetingen ( L x B x H ) | 106 x 70 x 24 mm |
| Gewicht | 200 g |
