Oppervlakte tester voor het meten van de oppervlakteruwheid / Meetparameters Ra en Rz / Verlicht lcd-display / Diamantsensor / RS232C-interface

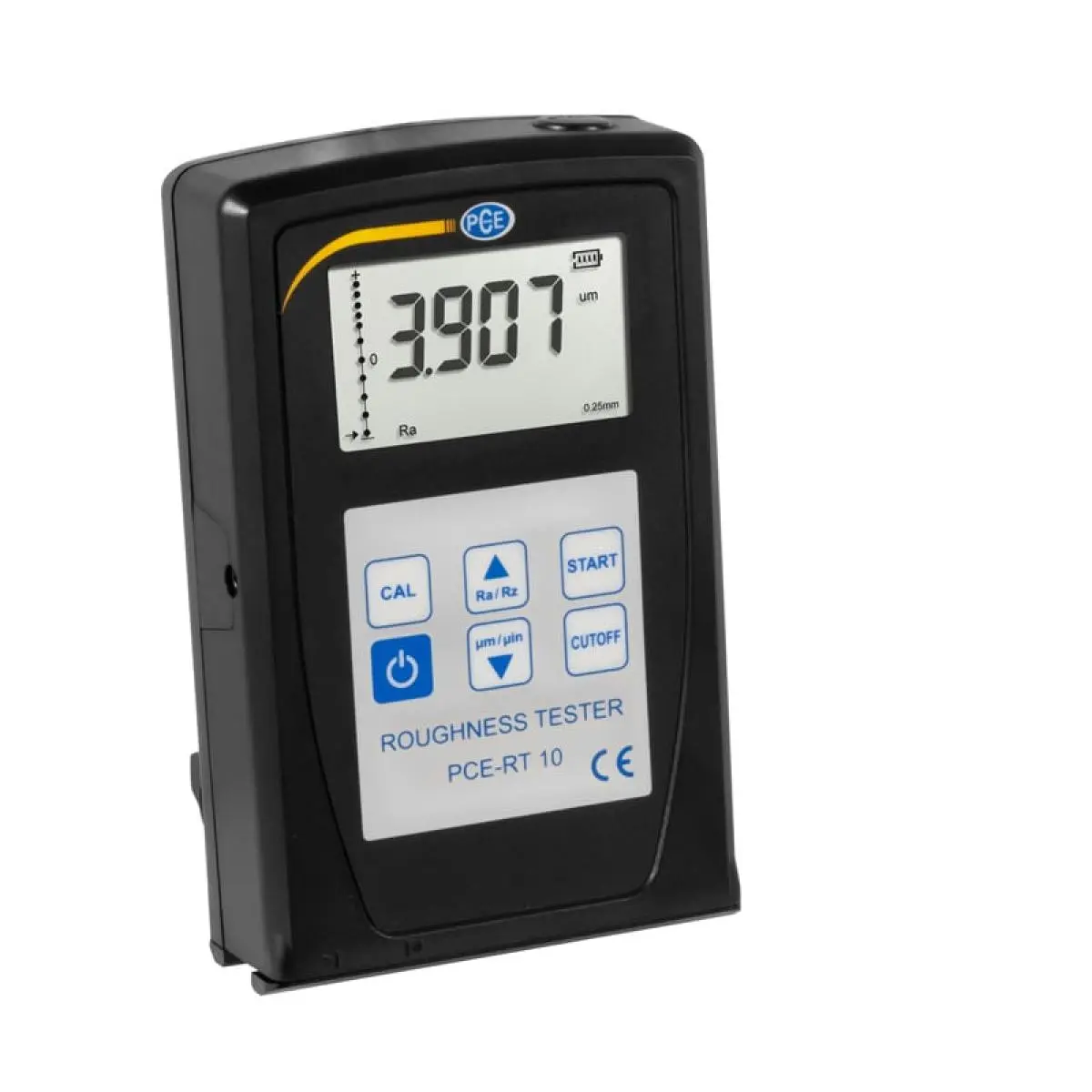

De oppervlakte tester is klein, licht en eenvoudig te bedienen. Met de geïntegreerde diamantsensor meet het apparaat de gemiddelde ruwheid Ra en de gemiddelde ruwheidsdiepte Rz. Hiervoor wordt de oppervlakte tester op het te meten oppervlak geplaatst, waarna de geïntegreerde diamantsensor gelijkmatig over het oppervlak beweegt om het af te tasten.
De meetwaarden worden bepaald aan de hand van de verplaatsing van de sensor tijdens de meting, die inductief wordt gemeten. De meetresultaten worden weergegeven op het grote lcd-display van het apparaat. Via de geïntegreerde RS232C-interface kan de oppervlakte tester met een pc worden verbonden. Een bijbehorende interfacekabel met pc-software is als accessoire verkrijgbaar. Het apparaat voldoet aan de eisen voor ruwheidsmeting volgens de gangbare ISO-, DIN-, ANSI- en JIS-normen.
| Ruwheid | |
| Ruwheidswaarde | Ra |
| Meetbereik | 0,05 ... 10 µm |
| Resolutie | 0,01 µm |
| Nauwkeurigheid | ±15 % |
| Ruwheid | |
| Ruwheidswaarde | Rz |
| Meetbereik | 0,1 ... 50 µm |
| Resolutie | 0,1 µm |
| Nauwkeurigheid | ±15 % |
| Algemene technische gegevens | |
| Meetfuncties | Ra, Rz |
| Eenheden | µm |
| Type beeldscherm | LCD met verlichting |
| Interface | RS232 |
| Norm | GB/T6062, ISO4287, DIN 4768., JIS B, ANSI46.1 |
| Sensor | Diamant |
| Reproduceerbaarheid | 10 % |
| Limietgolflengte (Cut off) | 0,25 mm, 0,8 mm, 2,5 mm |
| Knop | - Straal van de sonde: 10 µm - Meetkracht van de sonde: 16 mN(1.6gf) - Sondehoek: 90º - Verticale straal van de geleidekop: 48 mm |
| Maximale reisafstand | 12,5 mm |
| Menutaal | Engels, Engels (GB) |
| Beschermingsklasse (apparaat) | IP20 |
| Stroomvoorziening | batterijen |
| Batterij | 4 x 1,5 V AA-batterij , Alkali-mangaan |
| Capaciteit | 3000 mAh |
| Bedrijfsomstandigheden | 0 ... 50 °C , 0 ... 80 % r.v. |
| Opslagomstandigheden | 0 ... 50 °C , 0 ... 80 % r.v. |
| Afmetingen ( L x B x H ) | 128 x 80 x 30 mm |
| Gewicht | 280 g |
