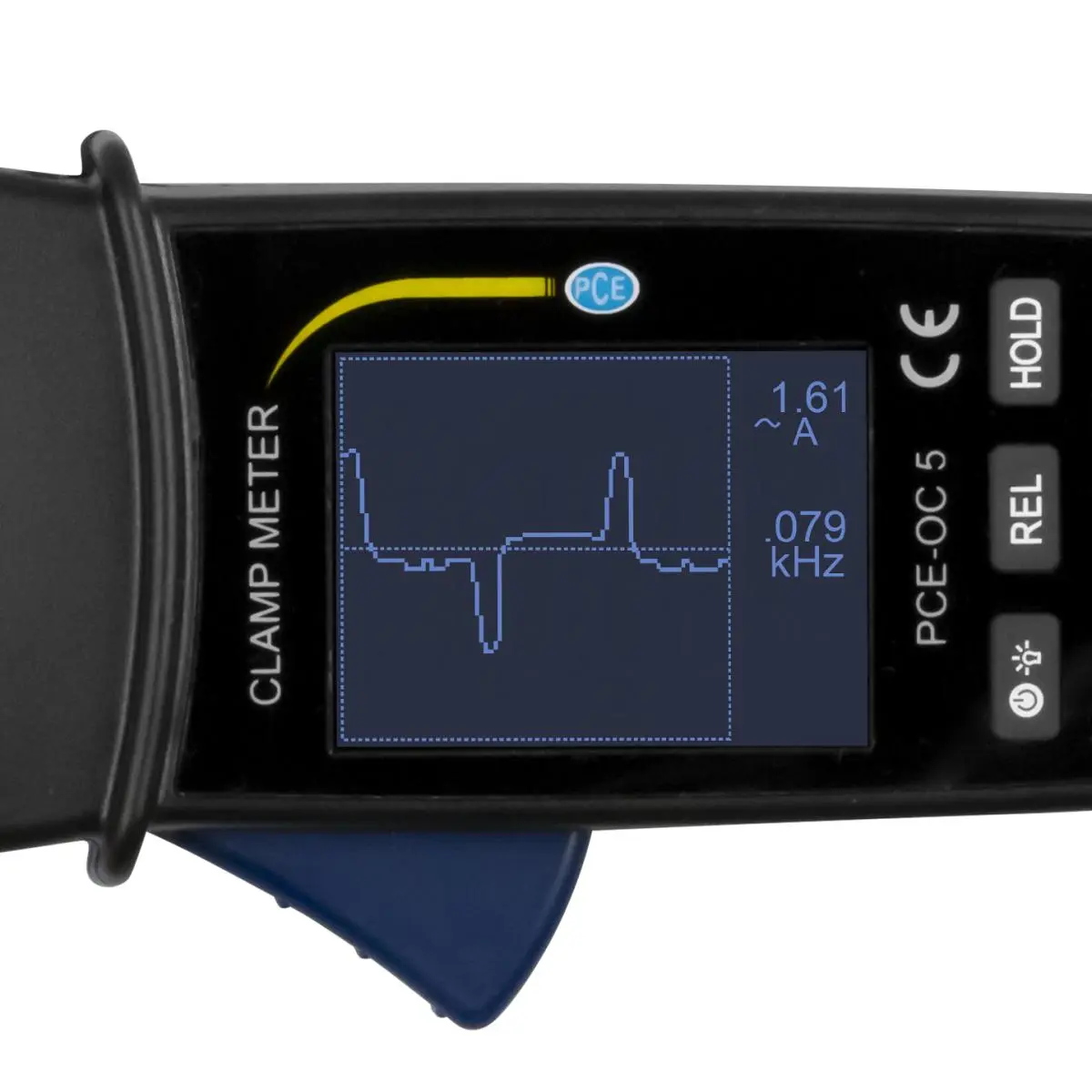

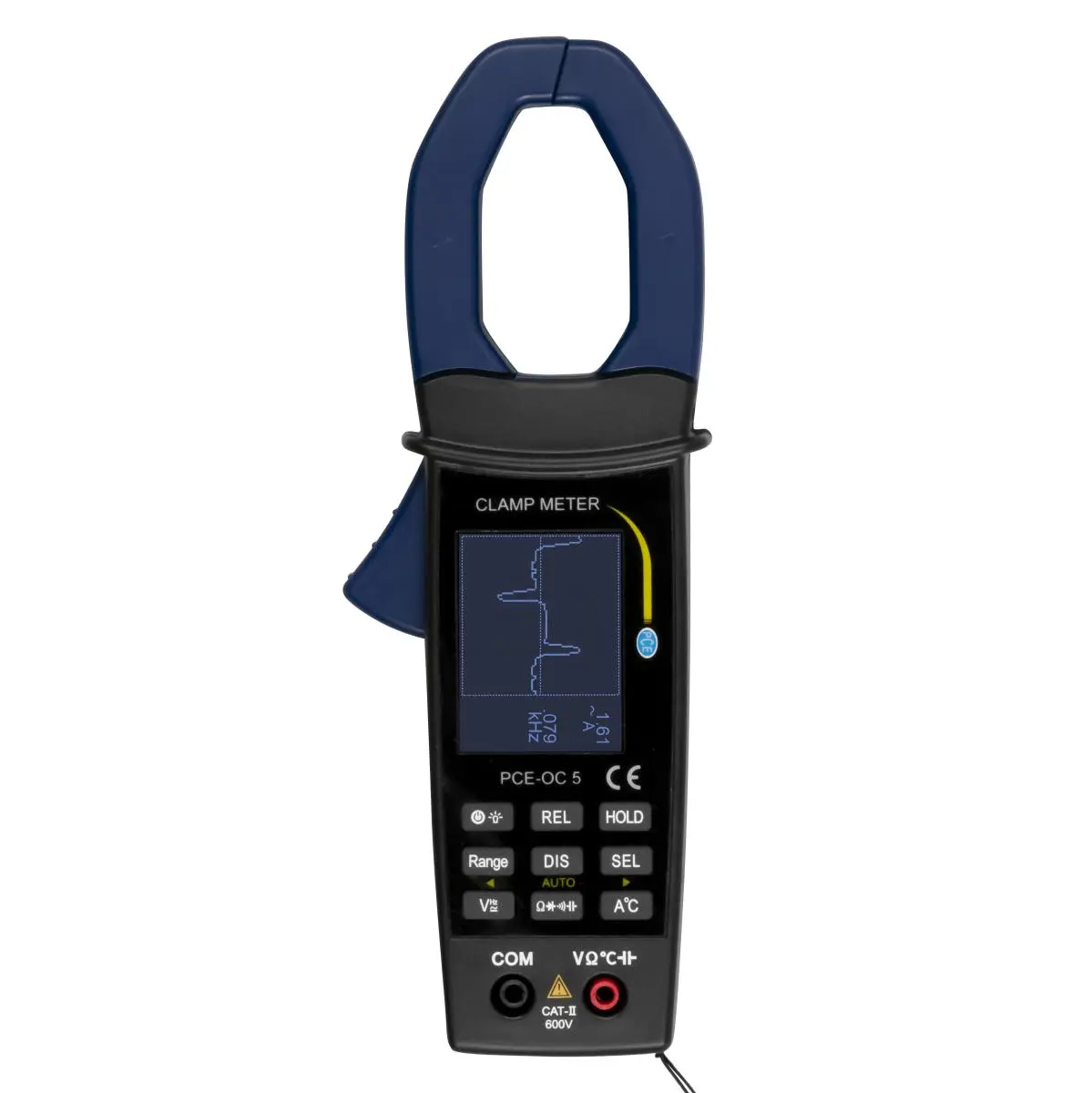

De OBD-tester is geschikt voor servicetechnici, stationair gebruik in reparatieafdelingen van gespecialiseerde winkels en in laboratoria. De OBD-tester is ontworpen voor stroommetingen tot 400 A AC. Naast de stroomtangfunctie biedt de OBD-tester vele functies die anders alleen een multimeter heeft. Verder kan de stroomtang als OBD-tester worden gebruikt voor eenvoudige onderhoudstoepassingen. In de OBD-testermodus van de OBD-tester kunnen naast de gelijkspanning en wisselspanning ook de stroom als grafiek worden weergegeven.

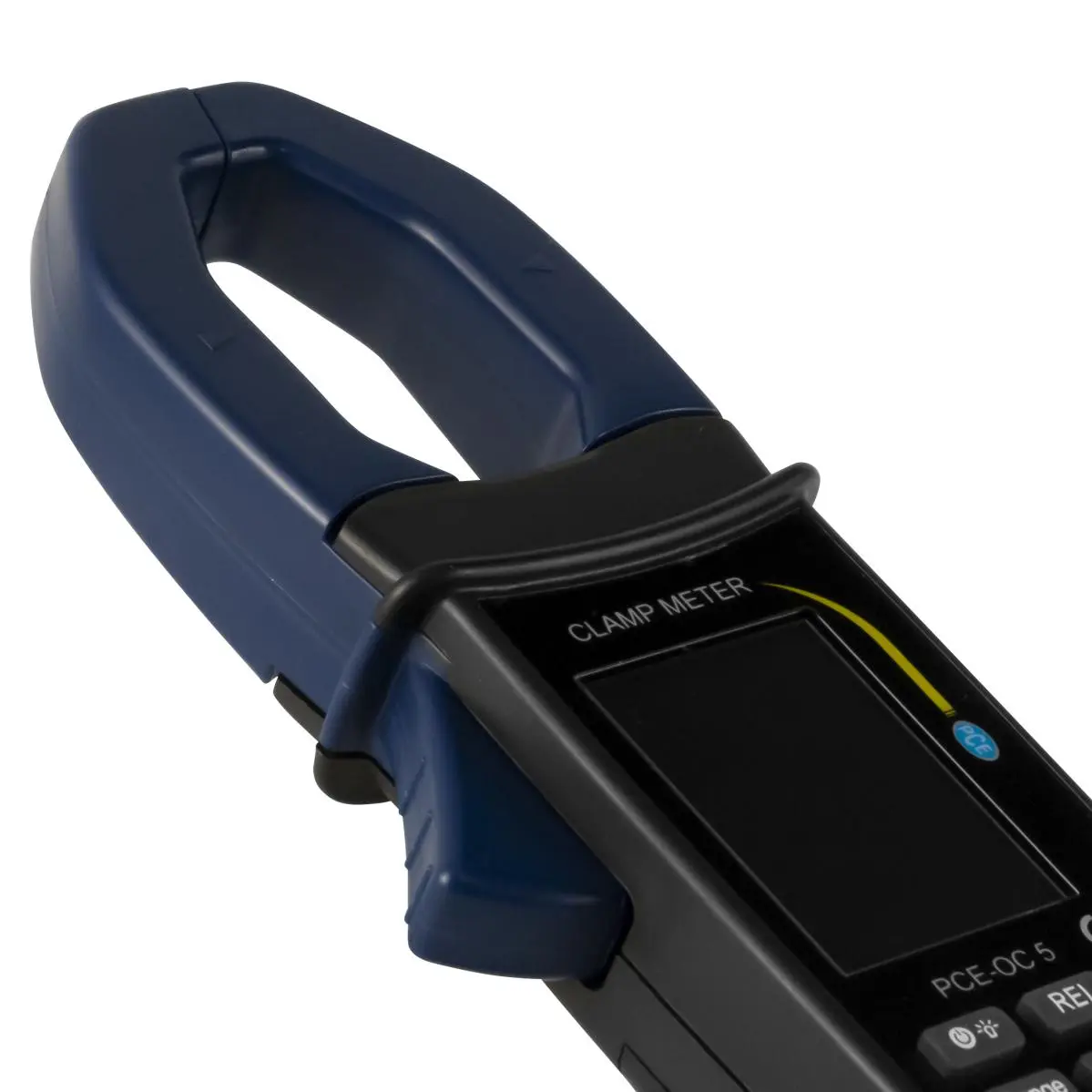

Dit heeft als voordeel dat ook het signaalverloop van de stroom op de OBD-tester kan worden weergegeven. Vanwege de bandbreedte van 200 kHz in de OBD-testermodus kan dit meetinstrument ook worden gebruikt voor het meten van de stroom bij frequentieomvormers. Alle functies en bereiken van de OBD-tester zijn beveiligd tegen overbelasting. De OBD-tester is geschikt voor geleiderdiameters tot 35 x 46 mm.

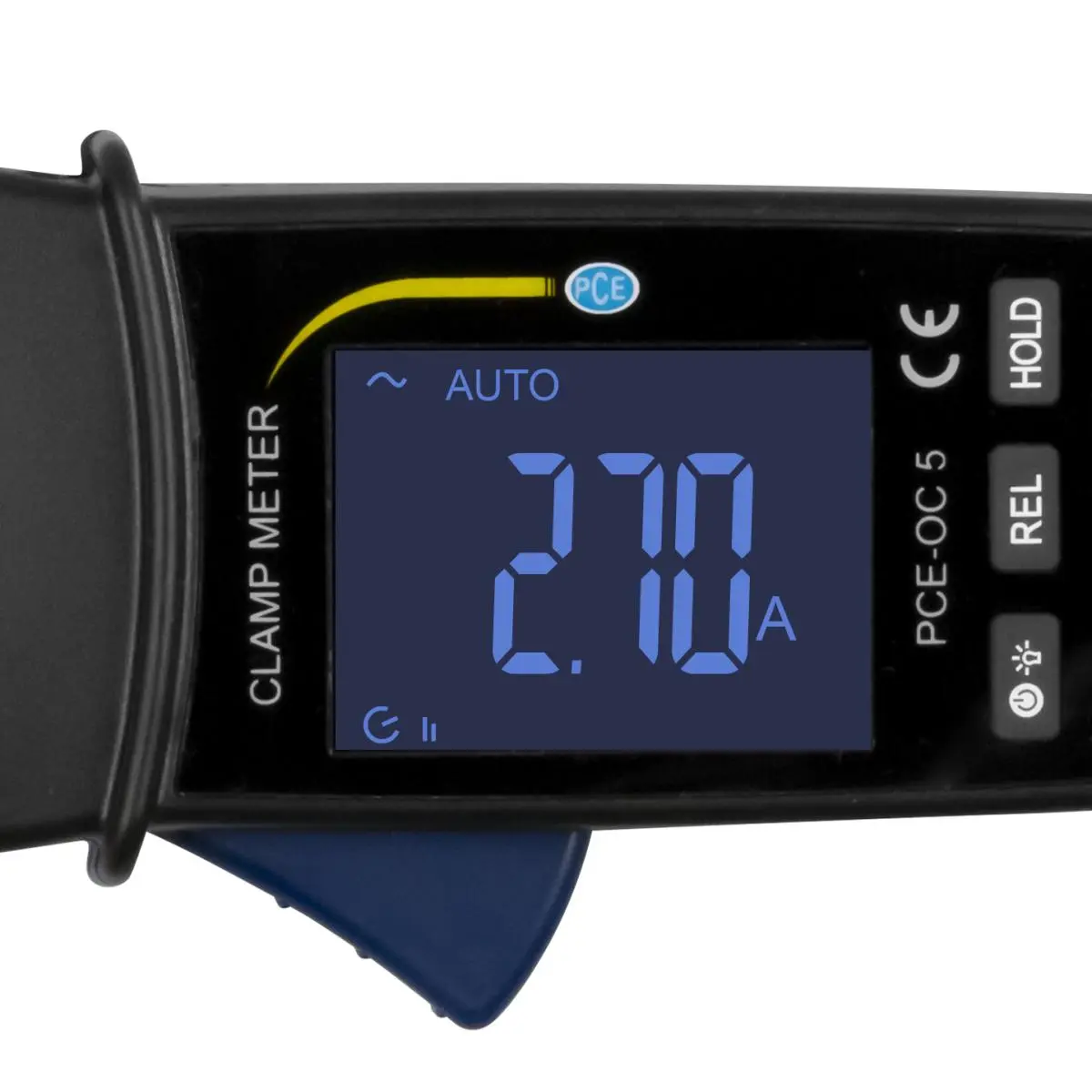

De OBD-tester wordt gevoed door 1,5 V AAA-batterijen. De meetwaarden en grafieken worden weergegeven op het grafische LCD-scherm. In de multimetermodus kunnen tot 100 meetwaarden worden opgeslagen en via het display worden opgeroepen. Bovendien kan de OBD-tester tot 10 grafieken opslaan.
| Gelijkspanning DC | |
| Meetbereik | 0 ... 400 mV |
| Resolutie | 0,1 mV |
| Nauwkeurigheid | ±(1,5 % van de meetwaarde +10 digits) |
| Gelijkspanning DC | |
| Meetbereik | 400 mV ... 4 V |
| Resolutie | 0,1 mV |
| Nauwkeurigheid | ±(1,5 % van de meetwaarde +10 digits) |
| Gelijkspanning DC | |
| Meetbereik | 4 ... 40 V |
| Resolutie | 0,1 mV |
| Nauwkeurigheid | ±(1,5 % van de meetwaarde +10 digits) |
| Gelijkspanning DC | |
| Meetbereik | 40 ... 400 V |
| Resolutie | 0,1 mV |
| Nauwkeurigheid | ±(1,5 % van de meetwaarde +10 digits) |
| Gelijkspanning DC | |
| Meetbereik | 400 ... 600 V |
| Resolutie | 0,1 mV |
| Nauwkeurigheid | ±(1,5 % van de meetwaarde +10 digits) |
| Capaciteit | |
| Meetbereik | 0 ... 4 nF |
| Resolutie | 1 pF |
| Nauwkeurigheid | ±(4 % van de meetwaarde +10 digits) |
| Capaciteit | |
| Meetbereik | 4 ... 40 nF |
| Resolutie | 1 pF |
| Nauwkeurigheid | ±(4 % van de meetwaarde +10 digits) |
| Capaciteit | |
| Meetbereik | 40 ... 400 nF |
| Resolutie | 1 pF |
| Nauwkeurigheid | ±(4 % van de meetwaarde +10 digits) |
| Capaciteit | |
| Meetbereik | 400 nF ... 4 µF |
| Resolutie | 1 pF |
| Nauwkeurigheid | ±(4 % van de meetwaarde +10 digits) |
| Capaciteit | |
| Meetbereik | 4 ... 400 µF |
| Resolutie | 1 pF |
| Nauwkeurigheid | ±(4 % van de meetwaarde +10 digits) |
| Capaciteit | |
| Meetbereik | 400 µF ... 4 mF |
| Resolutie | 1 pF |
| Nauwkeurigheid | ±(10 % van de meetwaarde +15 digits) |
| AC-spanning | |
| Meetbereik | 0 ... 4 V |
| Resolutie | 1 mV |
| Nauwkeurigheid | ±(2% van de meetwaarde +10 cijfers) |
| Frequentiebereik | 50 ... 2000 Hz |
| AC-spanning | |
| Meetbereik | 4 ... 40 V |
| Resolutie | 1 mV |
| Nauwkeurigheid | ±(2% van de meetwaarde +10 cijfers) |
| Frequentiebereik | 50 ... 2000 Hz |
| AC-spanning | |
| Meetbereik | 40 ... 400 V |
| Resolutie | 1 mV |
| Nauwkeurigheid | ±(2% van de meetwaarde +10 cijfers) |
| Frequentiebereik | 50 ... 2000 Hz |
| AC-spanning | |
| Meetbereik | 400 ... 600 V |
| Resolutie | 1 mV |
| Nauwkeurigheid | ±(2% van de meetwaarde +10 cijfers) |
| Frequentiebereik | 50 ... 2000 Hz |
| Wisselstroom AC | |
| Meetbereik | 0 ... 40 A |
| Resolutie | 10 mA |
| Nauwkeurigheid | ±(2,5 % van de meetwaarde +10 digits) |
| Wisselstroom AC | |
| Meetbereik | 40 ... 400 A |
| Resolutie | 0,1 A |
| Nauwkeurigheid | ±(2,5 % van de meetwaarde +10 digits) |
| Weerstand | |
| Meetbereik | 0 ... 400 Ω |
| Resolutie | 0,1 Ω |
| Nauwkeurigheid | ±(1% van de meetwaarde +5 cijfers) |
| Weerstand | |
| Meetbereik | 400 Ω ... 4 kΩ |
| Resolutie | 0,1 Ω |
| Nauwkeurigheid | ±(1% van de meetwaarde +5 cijfers) |
| Weerstand | |
| Meetbereik | 4 ... 40 kΩ |
| Resolutie | 0,1 Ω |
| Nauwkeurigheid | ±(1% van de meetwaarde +5 cijfers) |
| Weerstand | |
| Meetbereik | 40 ... 400 kΩ |
| Resolutie | 0,1 Ω |
| Nauwkeurigheid | ±(1% van de meetwaarde +5 cijfers) |
| Weerstand | |
| Meetbereik | 400 kΩ ... 4 MΩ |
| Resolutie | 0,1 Ω |
| Nauwkeurigheid | ±(1% van de meetwaarde +5 cijfers) |
| Weerstand | |
| Meetbereik | 4 ... 40 MΩ |
| Resolutie | 0,1 Ω |
| Nauwkeurigheid | ±(3% van de meetwaarde +5 cijfers) |
| Frequentie | |
| Meetbereik | 10 Hz ... 30 kHz |
| Resolutie | 0,1 Hz |
| Nauwkeurigheid | ±(2,5 % van de meetwaarde. +10 digits) bij 4 … 600 V |
| Temperatuur | |
| Meetbereik | -20 ... +250 °C |
| Resolutie | 1 °C |
| Nauwkeurigheid | ±(2 % +3 °C) |
| Oscilloscoopspecificaties | |
| Bandbreedte | 2 kHz |
| Steekproeffrequentie | 2 kSa/s |
| Algemene technische gegevens | |
| Type beeldscherm | LCD |
| Opslagmedium | Intern geheugen |
| Opslagcapaciteit (aanvullende informatie) | Multimetermodus: 100 datasets, oscilloscoopmodus: 10 golfvormen |
| Afmetingen | Tangopening: 35 x 49 mm |
| Menutaal | Engels, Engels (GB) |
| Beschermingsklasse (apparaat) | IP20 |
| Stroomvoorziening | batterijen |
| Batterij | 3 x 1,5 V AAA Batterijen , Alkali-mangaan |
| Capaciteit | 1270 mAh |
| Bedrijfsomstandigheden | 0 ... 40 °C , 0 ... 75 (niet condenserend)% r. F. |
| Opslagomstandigheden | -10 ... 60 °C , 0 ... 90 (niet condenserend)% r. F. |
| Afmetingen ( L x B x H ) | 212 x 74 x 35 mm |
| Gewicht | 264 g |
