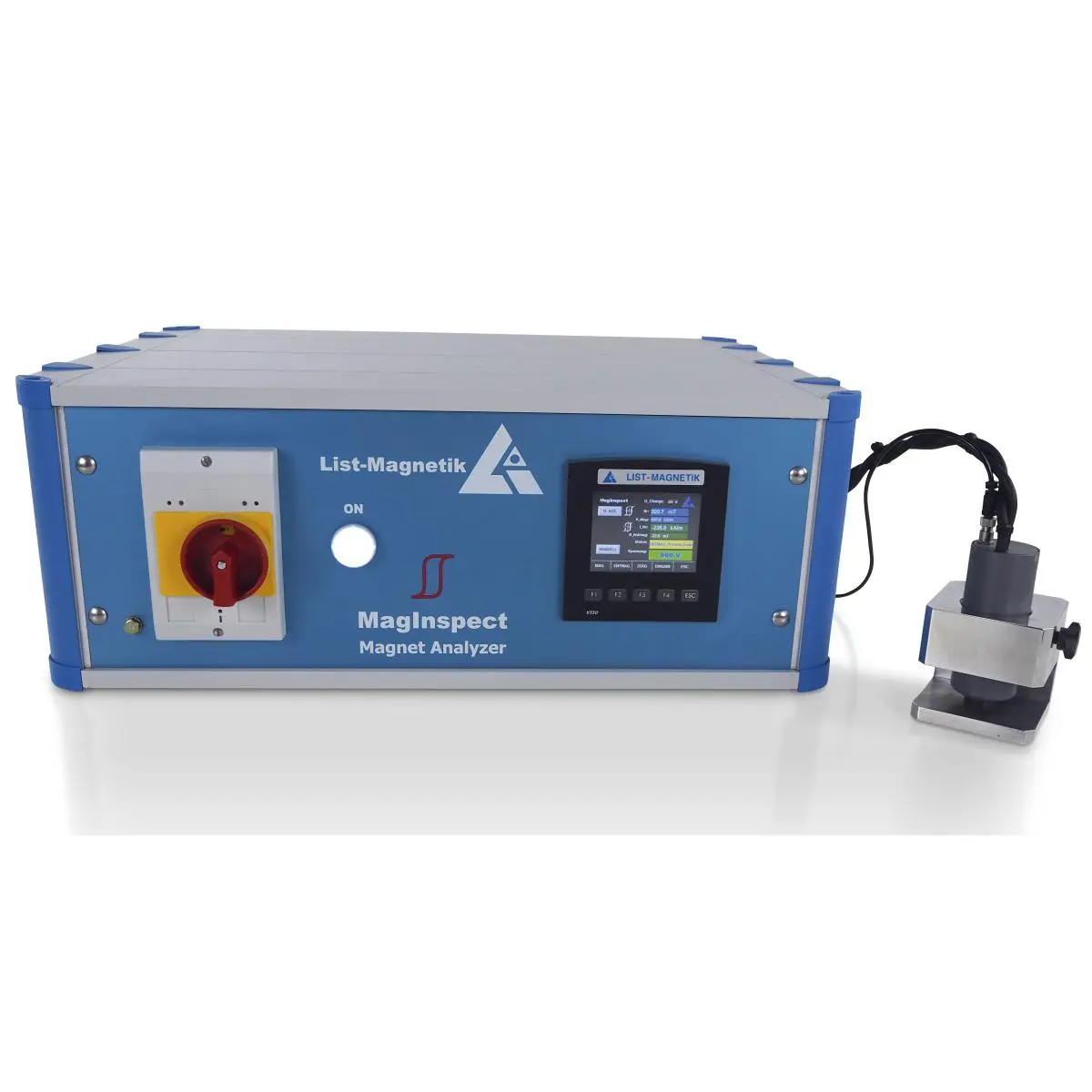

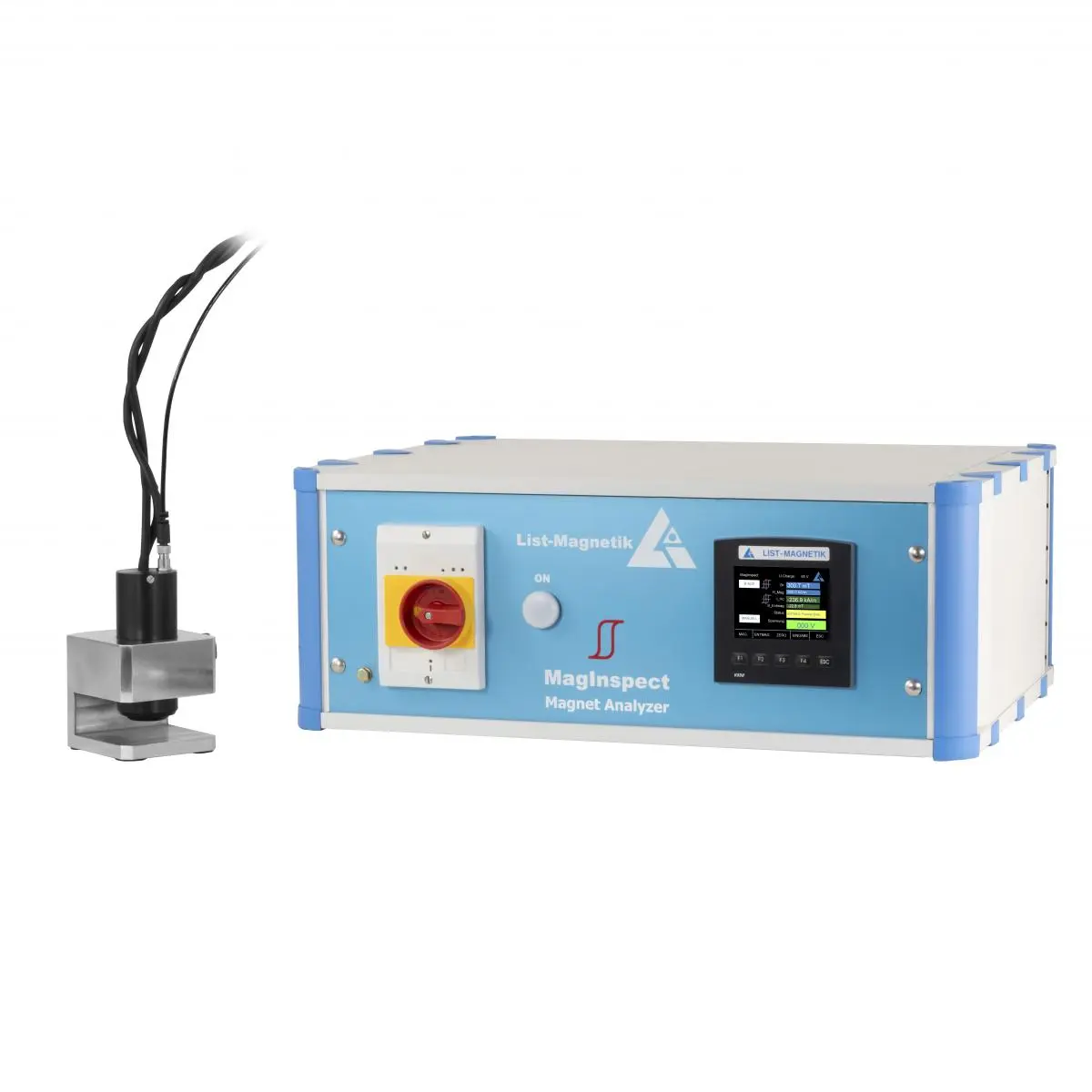

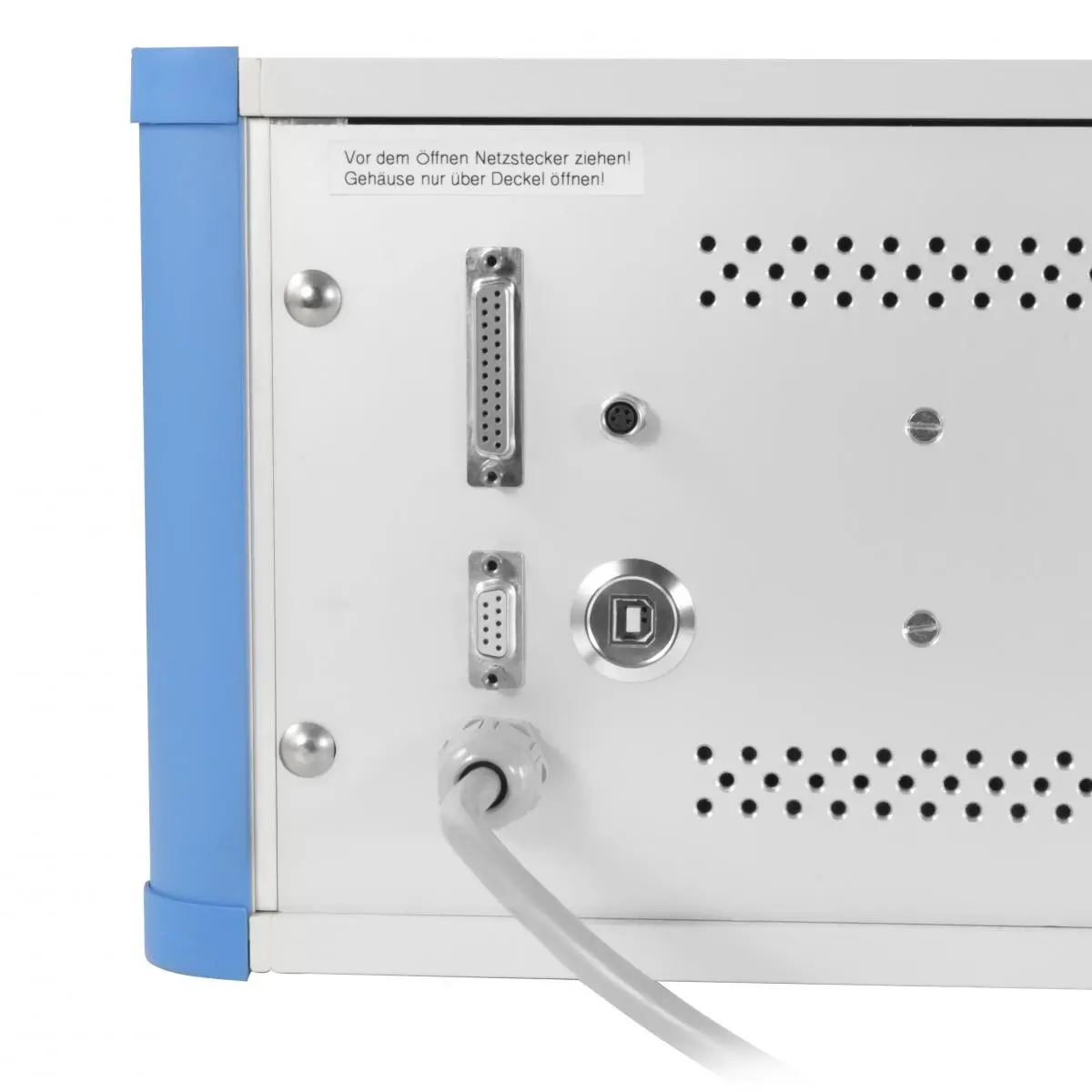

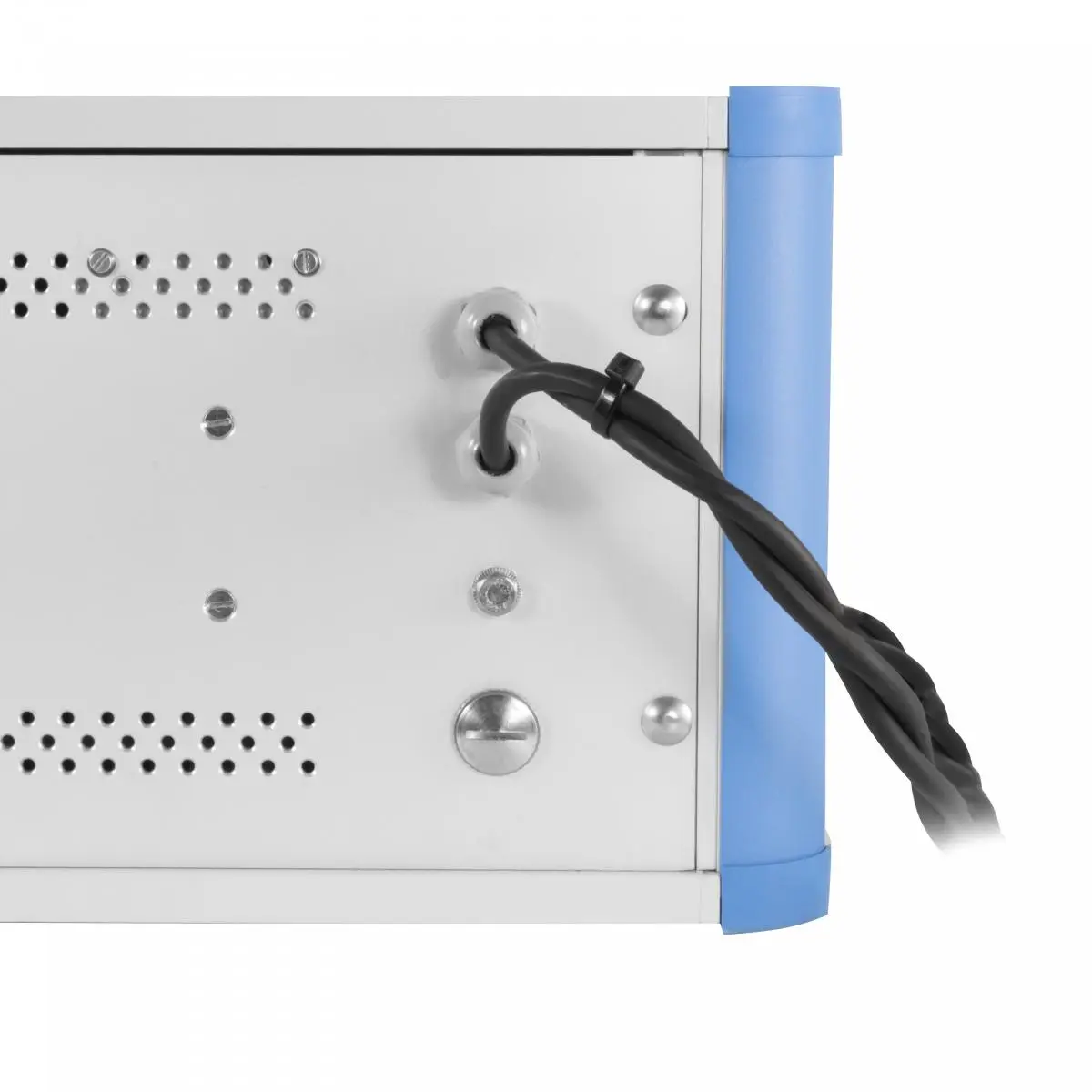

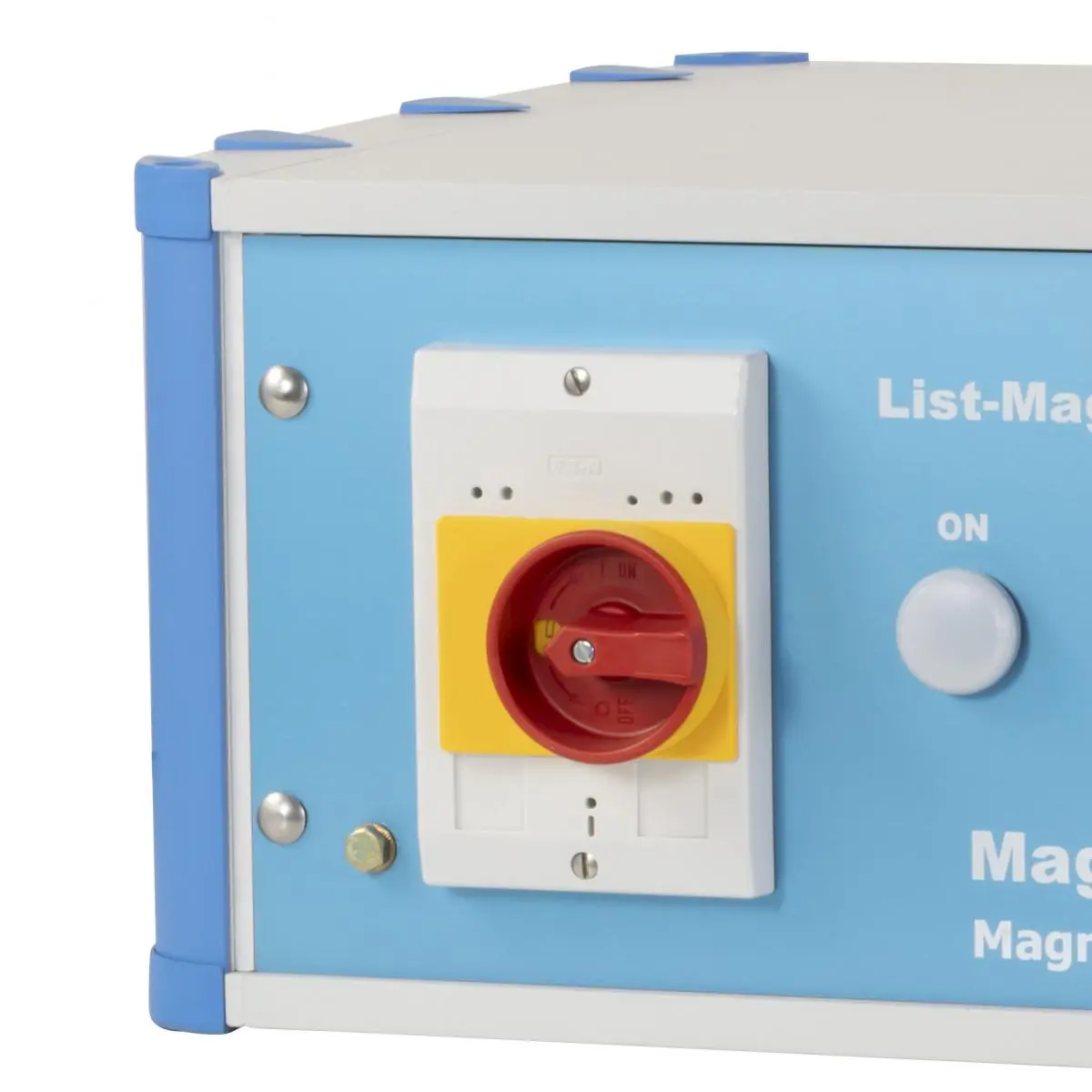

Magnet Analyser (Permagraph), een kosteneffectief testapparaat voor het meten van de hysteresiscurve van harde magnetische materialen, biedt een hoge meetnauwkeurigheid en is qua precisie bijna vergelijkbaar met een Permagraph.
MagInspect is bijzonder geschikt voor het testen van permanente magnetische materialen zoals magnetische materialen van AlNiCo, ferriet, SmCo of neodymium. Het biedt nauwkeurige meting van de hysteresiscurve en ondersteunt materiaaltesten en materiaalanalyse van deze gespecialiseerde magnetische materialen.

De materiaaltester (permagraph) kan een permagraph vervangen, die de magnetische eigenschappen van materialen bepaalt. Verder is MagInspect een betaalbaar en eenvoudig te gebruiken testapparaat dat de magnetisatie- en demagnetisatiecurve kan registreren met behulp van een pulsmethode. De besturingseenheid en externe pulsmeetprobe zijn uitgerust met innovatieve meetelektronica die een nauwkeurige en betrouwbare meting van de magnetisatie- en demagnetisatiecurve mogelijk maakt. Een bijzonder voordeel van MagInspect is dat de geometrie van het te meten object grotendeels vrij is, terwijl bij het meten met een permagraph speciale magneetgeometrie vereist is.

Typische toepassingsgebieden voor MagInspect zijn
- Materiaaltesten en kwaliteitscontrole
- Bepaling van de magnetische eigenschappen van materialen
- Onderzoek en ontwikkeling
- Analyseren van nieuwe materialen/legeringen op magnetische eigenschappen
- Productiecontrole
- Bewaking van de magnetisatie van componenten tijdens productie
- documentatie
- Registratie van de hysteresiscurve bij magneetproductie

Meetparameters met MagInspect:
- Coërciviteit (I_Hc): magnetische veldsterkte die nodig is om de magnetisatie van een materiaal tot nul te reduceren
- Remanentie (Br): Restmagnetisatie die in een materiaal achterblijft nadat het externe magneetveld is verwijderd.
- Verzadigingsmagnetisatie (Ms): Maximaal haalbare magnetisatie van een materiaal
- Hysteresislus: kromme die de relatie tussen magnetische veldsterkte en magnetisatie weergeeft

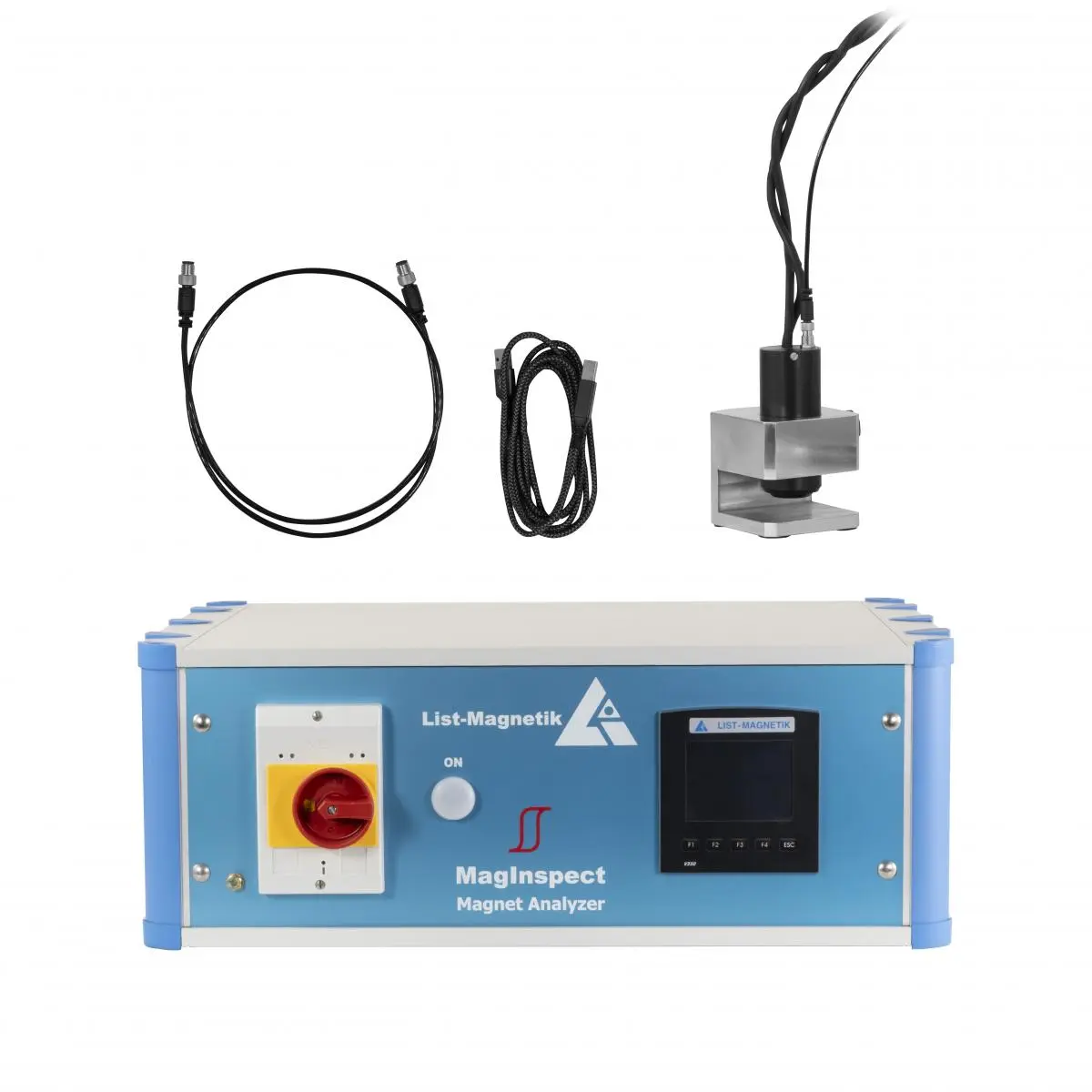

De pulsmeetsonde is uitgerust met een ingebouwde Hall-sonde met nieuw ontwikkelde meetelektronica. Deze kan de meetwaarden van de Hall-sonde zeer nauwkeurig registreren met een frequentie tot 10 KHz met behulp van een 16-bits A/D-omzetter. Tegelijkertijd is er een magnetiserende en demagnetiserende puntspoel geïnstalleerd, die de magnetiserende en demagnetiserende pulsen genereert. De besturingseenheid genereert de afzonderlijke pulsen, terwijl de meetelektronica van de taster nauwkeurig de magnetische piekveldsterkte (H-waarde) en de fluxwaarde (B-waarde) van het magnetische materiaal registreert.
De volledige meetprocedure verloopt automatisch, waarbij 10-13 pulsen worden gegenereerd voor het magnetisatieproces en het demagnetisatieproces. Het magnetische materiaal kan worden geselecteerd in de besturingseenheid om de juiste parameters te gebruiken.

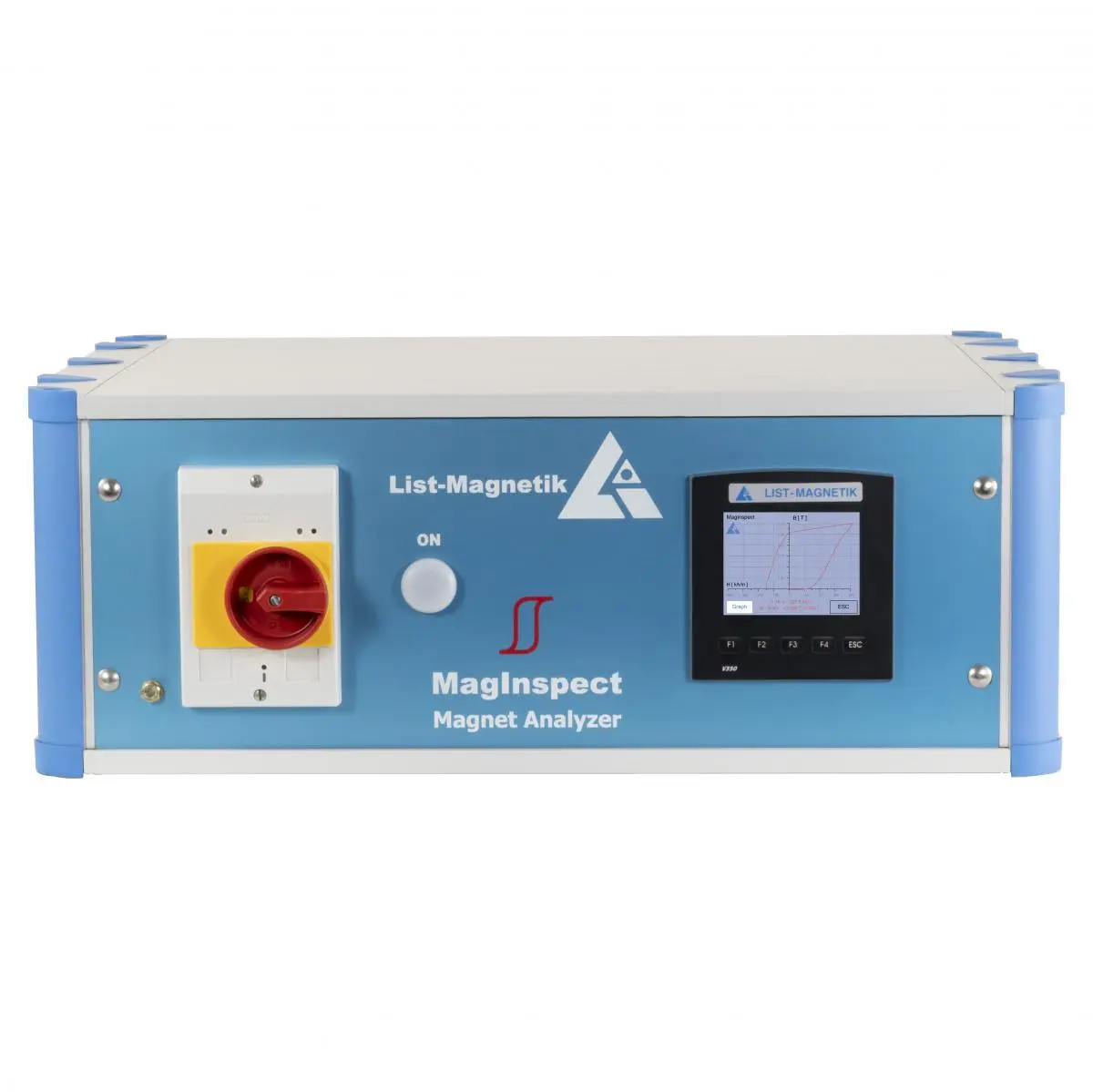

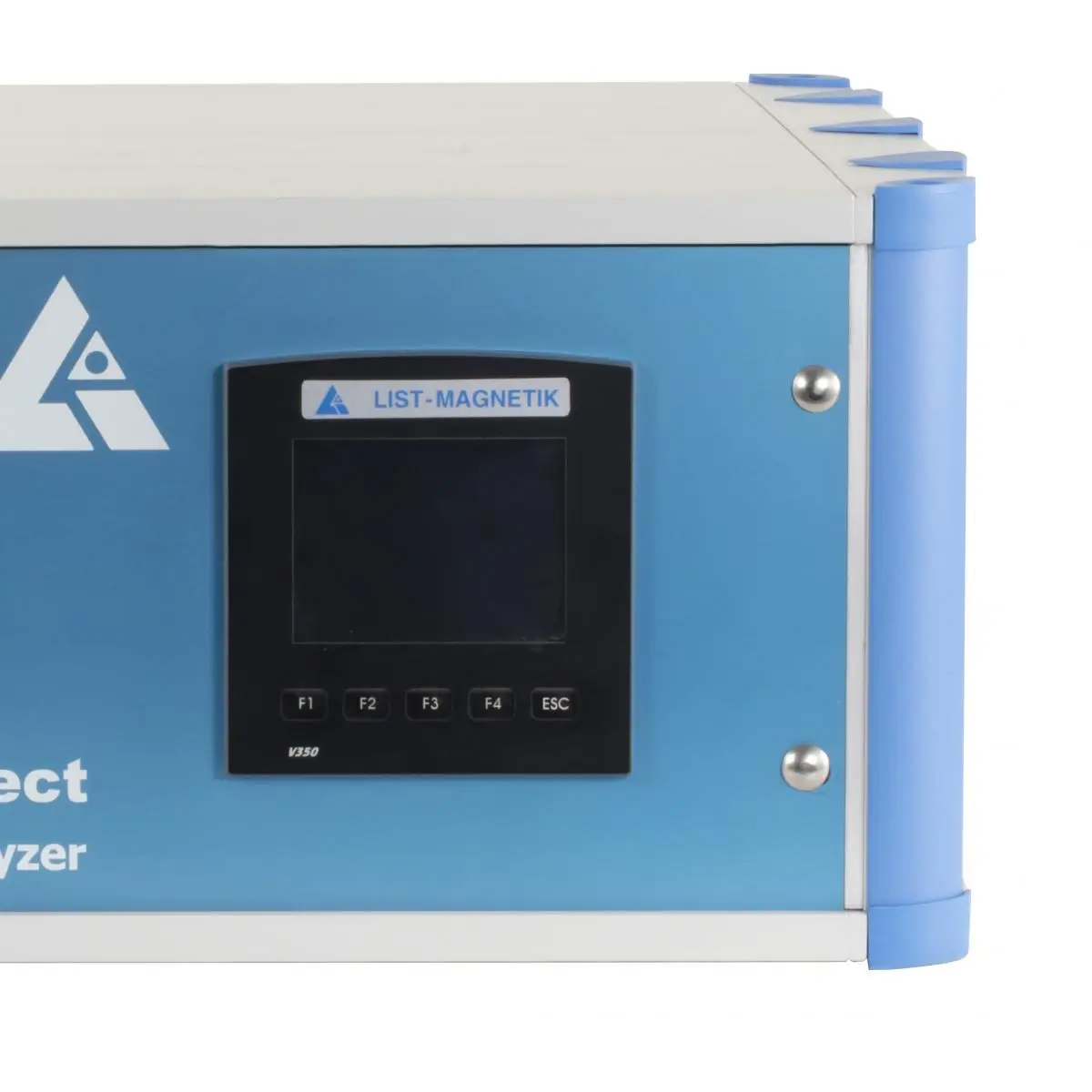

Op basis van de individuele H- en B-waarden genereert de besturing de hysteresiscurve in afzonderlijke stappen, die op het kleurendisplay wordt weergegeven. De dwangkracht IHcI_HcIHc en de remanentie BrB_rBr zijn directe resultaten van de hysteresiscurve en leveren belangrijke informatie voor magnetische materiaalanalyse en materiaaltesten.
Aan het einde van het hele proces kunnen de waarden worden overgebracht naar Microsoft Excel. Microsoft Excel biedt de importfunctie DataStreamer, die het mogelijk maakt om gegevens rechtstreeks over te brengen van de besturingseenheid. Een wiskundige spline functie geïmplementeerd in een Excel macro berekent en toont een nauwkeurige hysteresiscurve.

Snelle methode voor het bepalen van de I_Hc en Br waarde zonder hysteresiscurve in handmatige modus

De materiaaltester (Permagraph) biedt ook de optie van een snelle procedure voor het vergelijken van de Hc-waarden van een materiaal voor kwaliteitstesten in serieproductie. Deze procedure maakt efficiënt en nauwkeurig materiaaltesten in de productie mogelijk om snel de magnetische eigenschappen van materialen te evalueren en de kwaliteit te waarborgen.
De snelle methode kan worden gebruikt om handmatig een magnetiserende en demagnetiserende puls te triggeren die is afgestemd op het magnetische materiaal. Hierdoor worden de I_Hc-waarde (dwangkracht) en de Br-waarde (remanentie) direct op de besturing weergegeven.

Voordelen van MagInspect vergeleken met Permagraph
De pulsmethode bereikt zeer hoge veldsterktes met de kleine sonde, die nodig zijn om het materiaal te verzadigen. Deze hoge precisie maakt exacte materiaaltesten en materiaalanalyses van de magnetische eigenschappen mogelijk, vooral bij kleine of complex gevormde magnetische materialen.
Er is geen extern, complex magnetiseringsjuk nodig met speciale poolinzetstukken voor verschillende magneetgeometrieën. Dit vereenvoudigt het testen en analyseren van materialen, omdat de taster direct de vereiste magnetiserende en demagnetiserende pulsen genereert zonder dat er extra apparatuur nodig is.
De pulsmethode vereist geen compensatiespoelen om de B-waarde van het magnetische materiaal te bepalen, omdat elke puls volledig vervalt en er geen excitatieveld aanwezig is tijdens de B-meting.
De kleine pulsmeetprobe is grotendeels onafhankelijk van de geometrie van de magneet, zodat ook externe magneten op bijvoorbeeld rotoren probleemloos gemeten kunnen worden.
De materiaaltester is ook aanzienlijk goedkoper dan een permagraph en biedt een efficiënte oplossing voor het testen van magnetische materialen en materiaalanalyse.
