De compacte materiaaltester List-Magnetik FLUX-CHECK 250 is een nieuw handmeetapparaat voor het bepalen van de magnetische flux Phi van een magneetsysteem of afzonderlijke magneet. Dit innovatieve apparaat biedt een nauwkeurige mogelijkheid voor ferromagnetische materiaaltests en is ideaal voor materiaalanalyse en materiaaltests in verschillende toepassingen.

Voor het testen van een permanente magneet of een magnetisch systeem is het van cruciaal belang hoe de magneetkwaliteit is en hoe sterk de magnetisatie van de magneet is. Het meten van de magnetische veldsterkte met een magnetisch veldmeter is alleen op bepaalde punten mogelijk en houdt geen rekening met het volume van de magneet. Deze taak wordt uitgevoerd door een materiaaltester met Helmholtz-spoel, die een nauwkeurige en volumetrische meting van het totale magnetische veld mogelijk maakt.

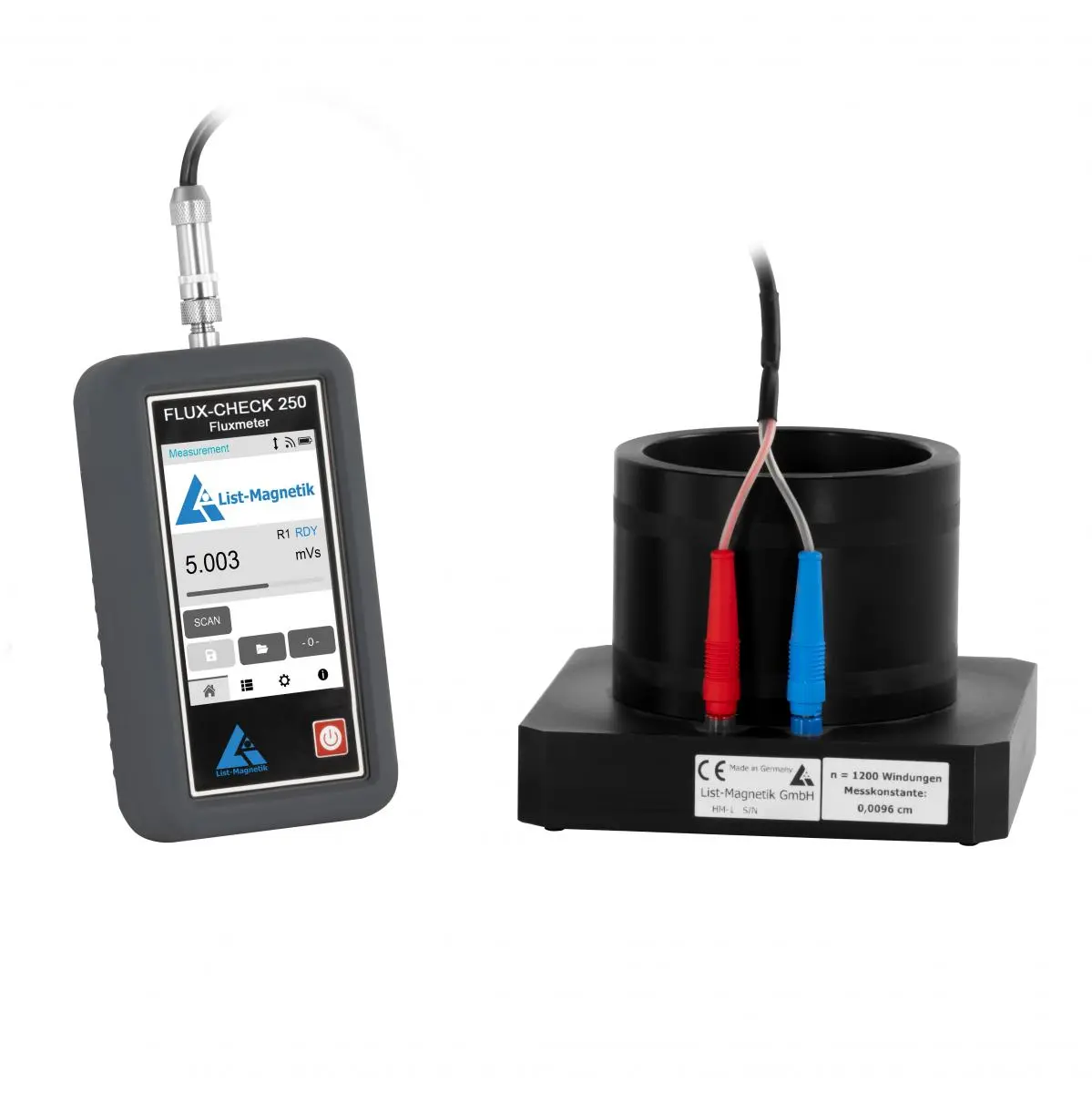

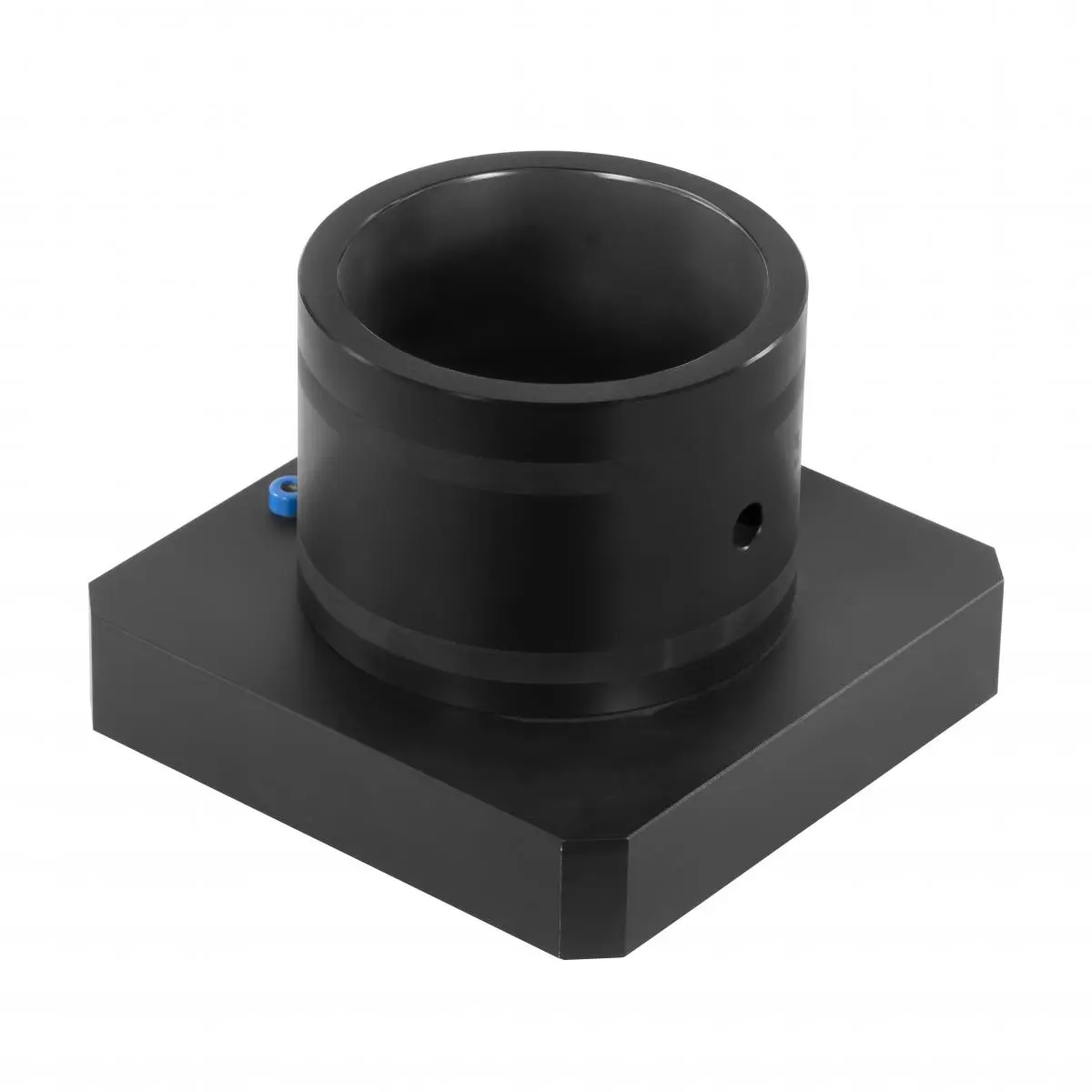

In combinatie met de List-Magnetik Helmholtz-momentspoel HM-1 kan de magnetische flux van permanente magneten zeer nauwkeurig worden bepaald, omdat het totale volume van de magneet onafhankelijk van de positie wordt gemeten. Daarbij wordt het effect van de magneet op de spoel in de vorm van een elektrische spanning bepaald en omgerekend naar de fluxwaarde (of flux). Naast de Helmholtz-momentspoel HM-1 kunnen ook alle soorten spoelen of spoelsondes op het apparaat worden aangesloten, wat een hoge flexibiliteit bij het testen van ferromagnetische materialen en materiaalanalyse mogelijk maakt.

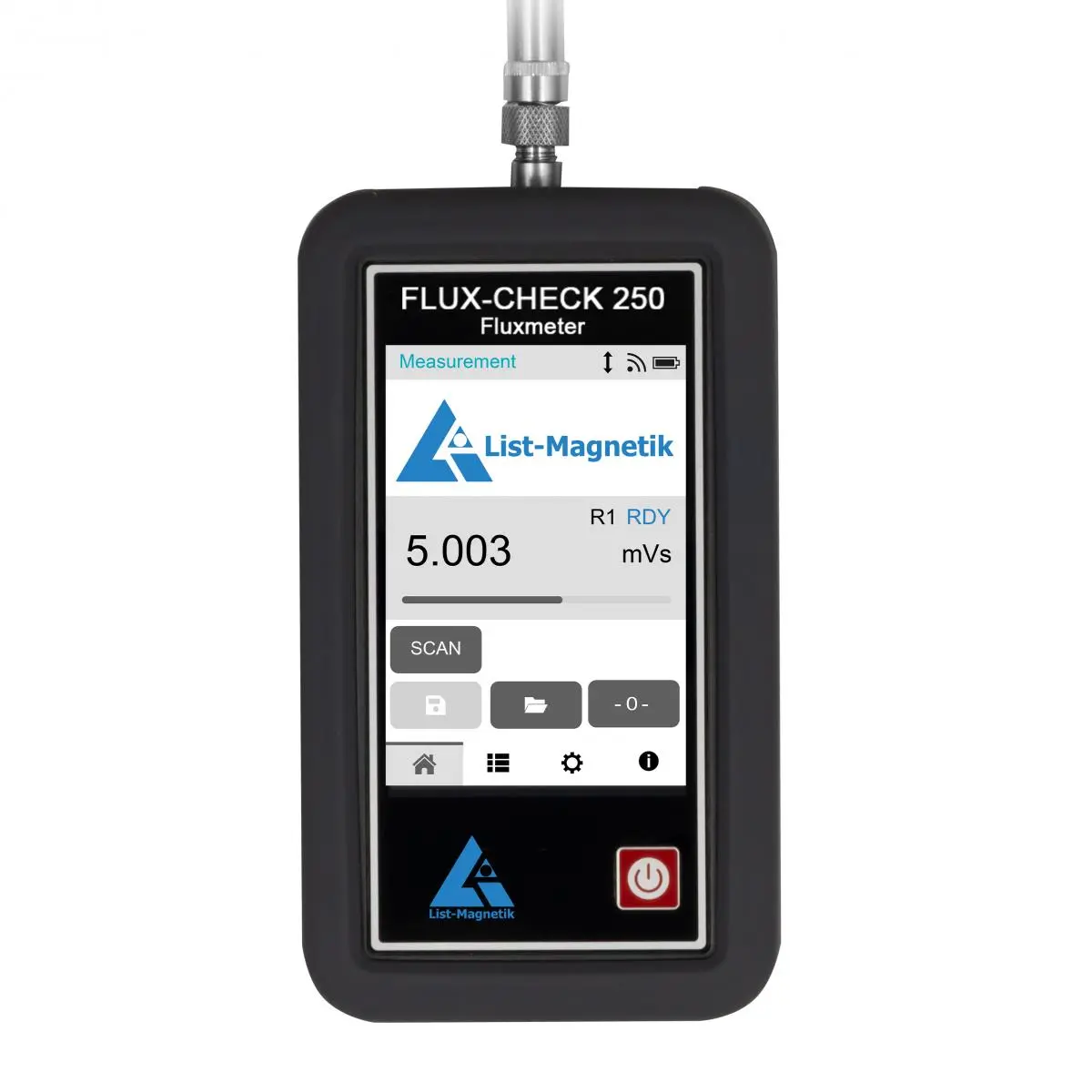

De registratie van de opgenomen impulscurve van de fluxmeting resulteert in een oppervlakte die als integraal de fluxwaarde bepaalt. Dit oppervlak wordt als grafische weergave op het LCD-touchpanel met een resolutie van 320x480 pixels weergegeven en de juiste fluxwaarde wordt hieruit berekend. Technisch gezien is de materiaaltester FLUX-CHECK 250 een elektronische analoge spanningsintegrator. Een drift, die veel materiaaltesters na het inschakelen vertonen en die leidt tot een langere wachttijd tot de eerste meting of die tijdens de meetreeks steeds opnieuw moet worden gecompenseerd, treedt bij de FLUX-CHECK 250 niet op. In plaats daarvan wordt een triggerwaarde opgegeven vanaf wanneer de meting begint, waarbij de vorige driftwaarde automatisch als nulwaarde wordt genomen. Direct na het inschakelen is het apparaat klaar voor meting, wat een snelle en betrouwbare materiaaltest en materiaalanalyse mogelijk maakt, zonder tijdverlies door voortdurende driftcompensatie. Naast de magnetische flux Phi kunnen in de materiaaltester ook andere gegevens over de spoel en de gemeten magneet worden geregistreerd. Deze gegevens kunnen worden gebruikt voor het berekenen van aanvullende uitspraken die de materiaalanalyse en de nauwkeurige materiaaltest van permanente magneten en andere magnetische systemen ondersteunen. Het aantal windingen van de spoel (n) - hieruit wordt de "werkelijke flux" berekend De spoelconstante van de Helmholtz-spoel, hieruit wordt het "magnetisch moment" berekend

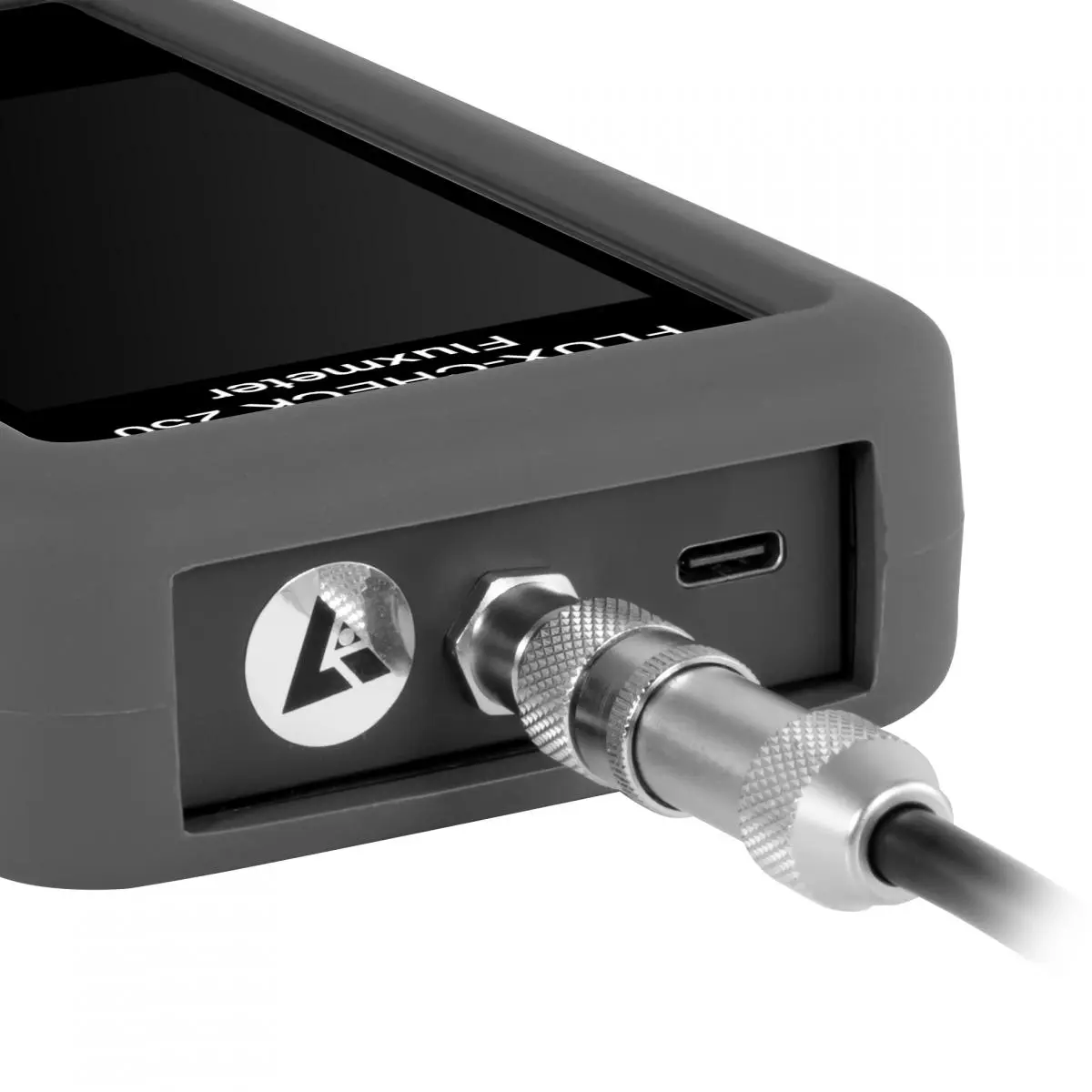

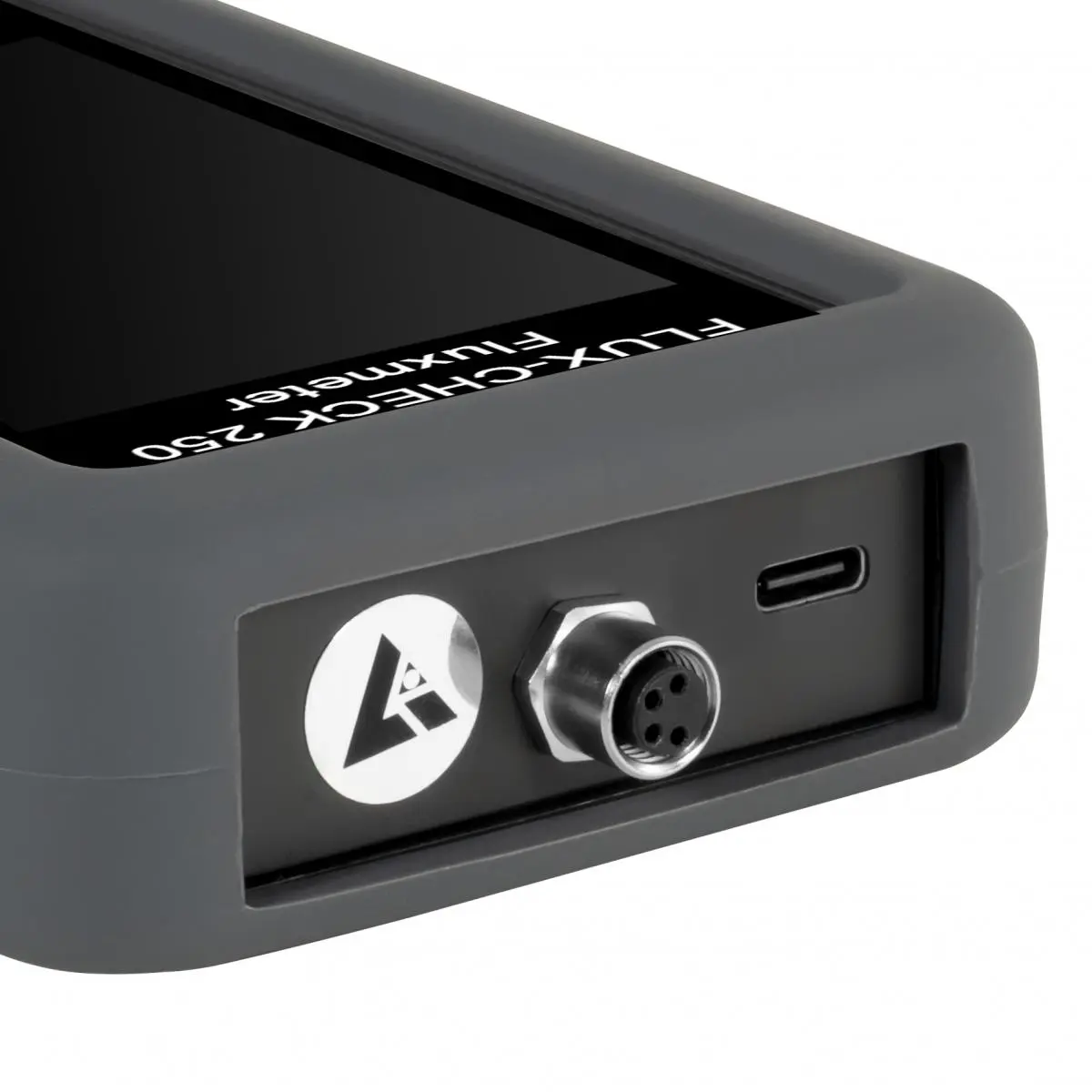

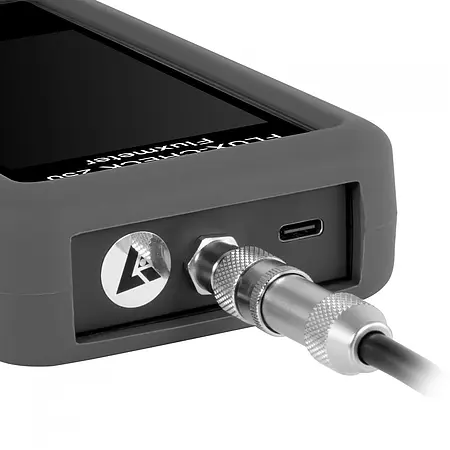

Het volume van de magneet, waaruit de fluxdichtheid B wordt berekend Het apparaat ondersteunt u met een flexibel meetwaardegeheugen, een gecombineerd digitaal en analoog display en de meting van piekwaarden. Dankzij de draadloze Bluetooth-interface kunnen de gegevens worden overgedragen naar een Windows-pc en naar apps voor Android en iOS. Via de USB-interface kan het apparaat continu worden aangesloten op een externe stroombron.

Op de materiaaltester is een SCPI-interface geïmplementeerd, waarmee het apparaat op afstand metingen kan uitvoeren en meetwaarden kan leveren tijdens lijnbedrijf. De verbinding wordt tot stand gebracht via USB, waardoor tegelijkertijd de stroomvoorziening wordt gewaarborgd en continu bedrijf wordt gegarandeerd.
