Klimaatmeter PCE-HVAC 2

Klimaatmeter PCE-HVAC 2

Best.nr.: PCE-HVAC 2
EAN: 4250348716026
329,90 €
Prijzen zijn netto, exclusief BTW en 9,00 € netto verzendkosten
:
4250348716026
PCE-HVAC 2
Levertijd:1-2 werkdagen

Beschrijving

Klimaatmeter met pitotbuis / LCD met achtergrondverlichting / Meting van luchtsnelheid, luchtdruk, luchtstroom en omgevingstemperatuur / Geheugen voor 99 meetwaarden per parameter / Software voor gegevensverwerking

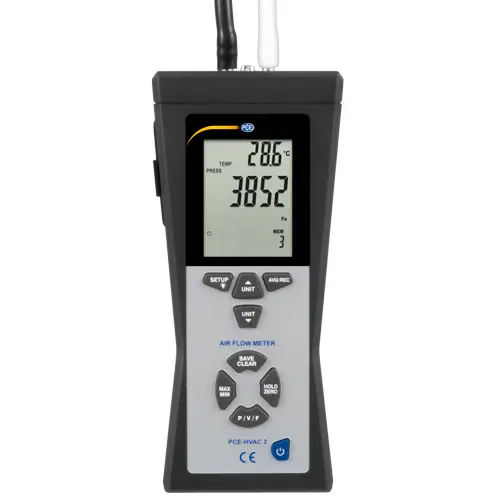

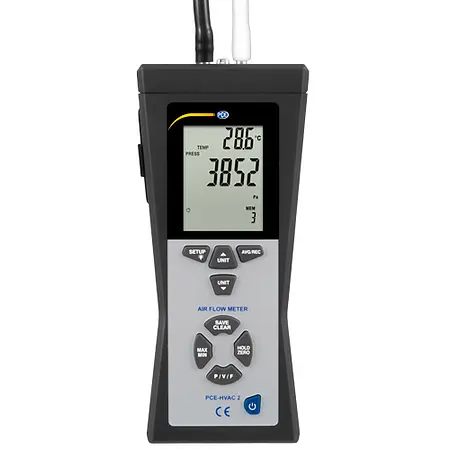

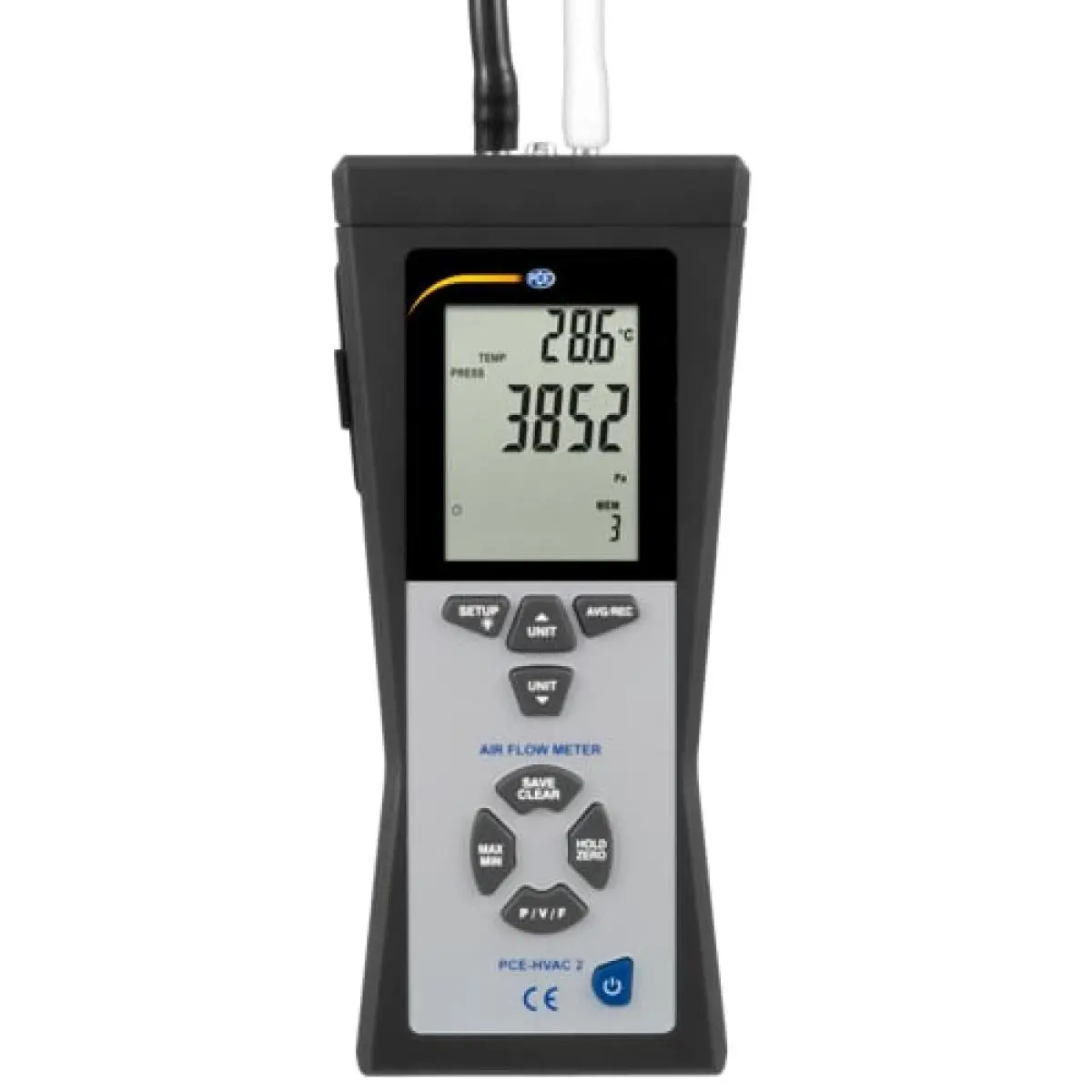

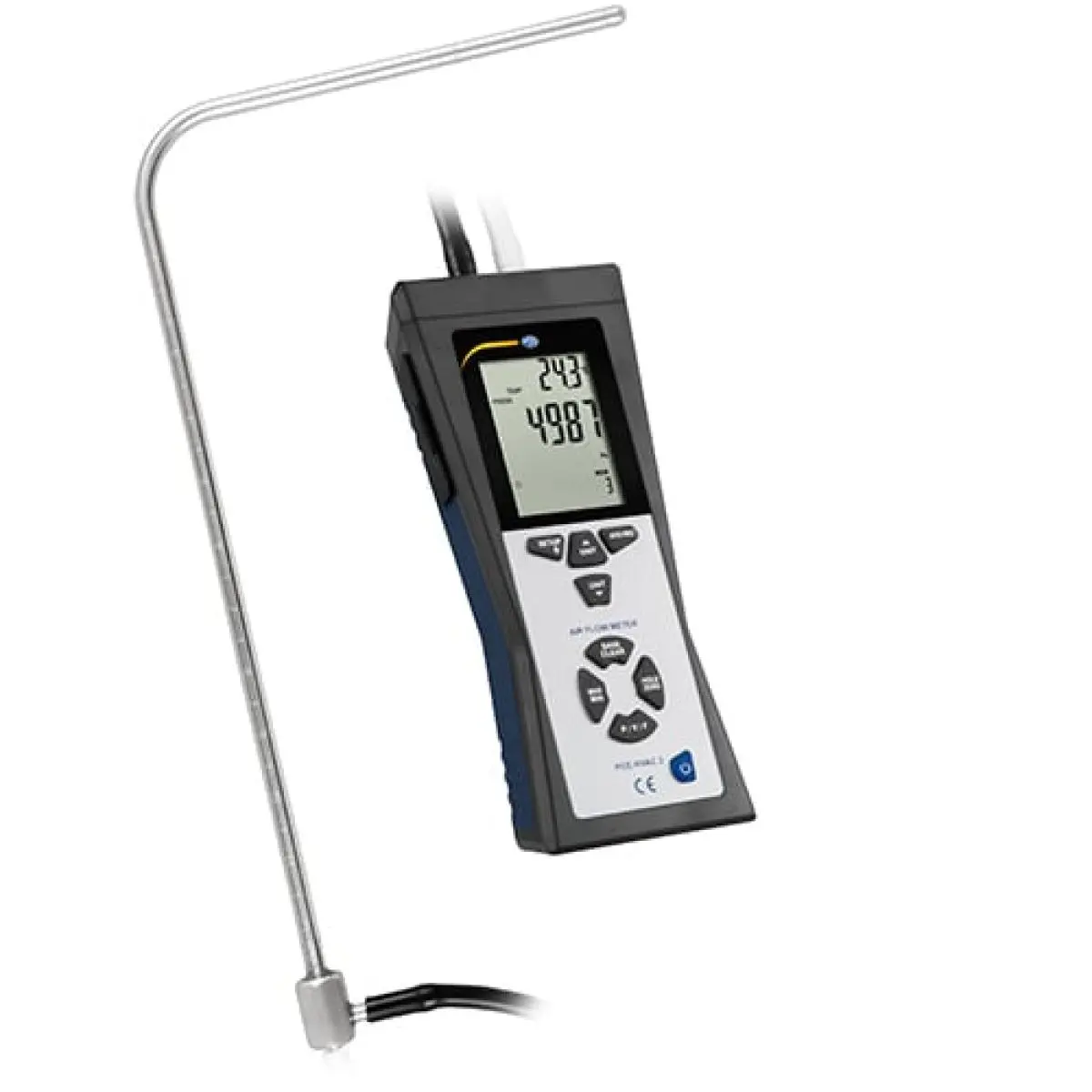

De klimaatmeter is een meetinstrument van PCE Instruments voor het meten van differentiële druk, luchtstroom, luchtsnelheid en temperatuur. Dit meetapparaat is uitgerust met een gebogen pitotbuis en is dankzij zijn bouw vooral geschikt voor het snel en nauwkeurig bepalen van hoge luchtsnelheden tot 80 m/s.

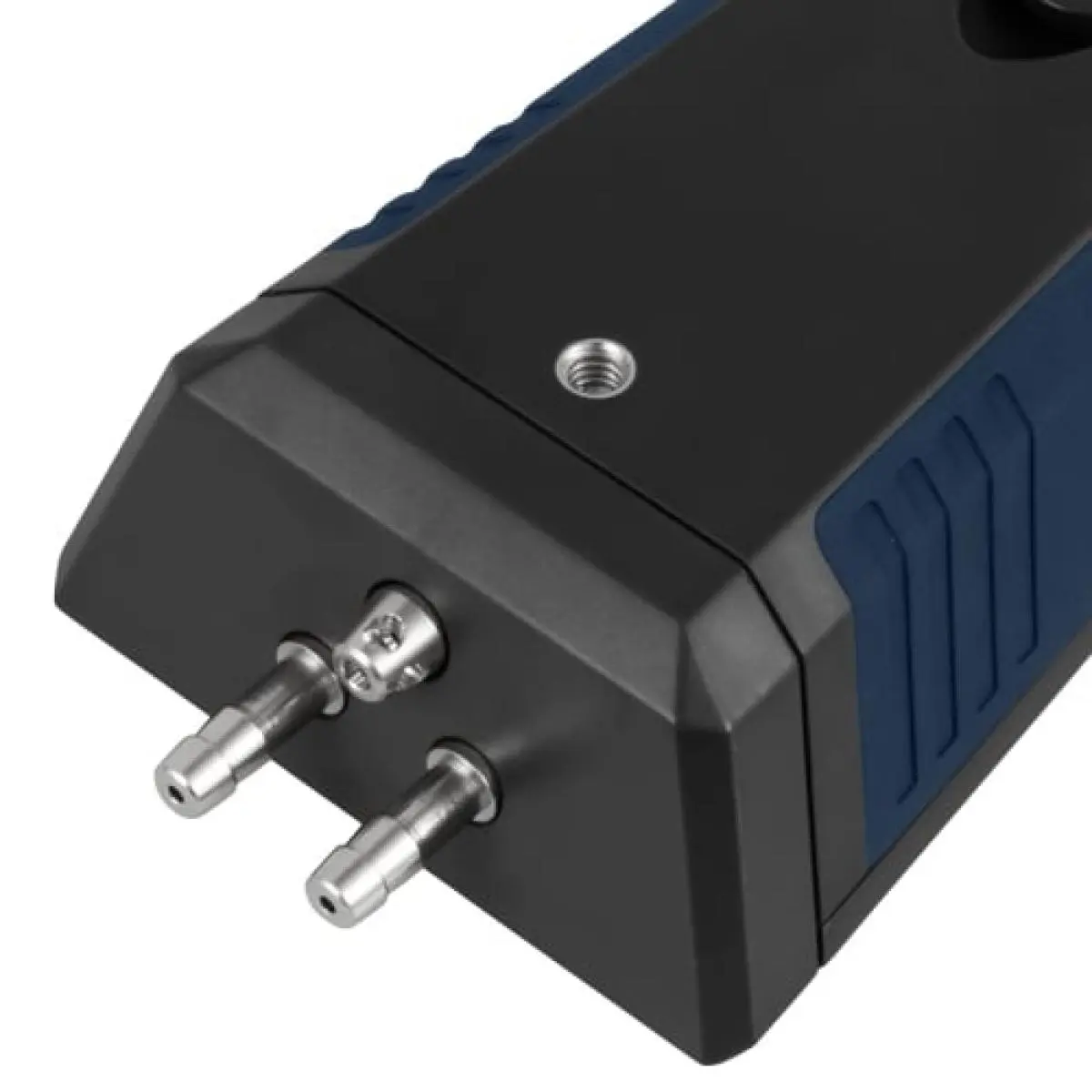

Bij het meten van de stromingssnelheid kan met dit meetapparaat gekozen worden uit verschillende eenheden (m/s, knopen, km/h, mph, ft/min). Dankzij de 33,5 centimeter lange pitotbuis met een diameter van slechts acht millimeter, die op dit apparaat is bevestigd, is gebruik mogelijk in krappe werkruimten, kleine openingen en buizenstelsels. De fabrikant PCE Instruments heeft het meetinstrument uitgerust met enkele praktische functies, waardoor het veelzijdig inzetbaar is. Om het op een statief te kunnen monteren, heeft het apparaat aan de onderkant een schroefdraad. Zo heeft de gebruiker bij deze combinatie twee vrije handen en meer flexibiliteit bij het hanteren van de staafbuis.

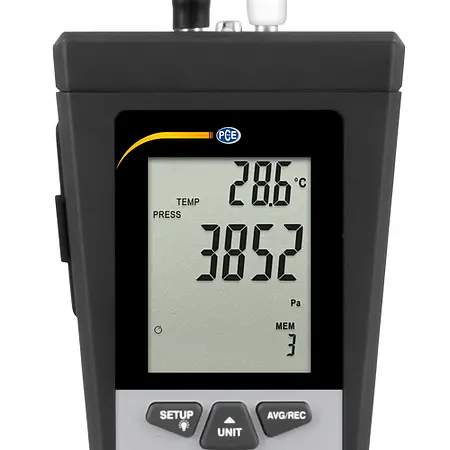

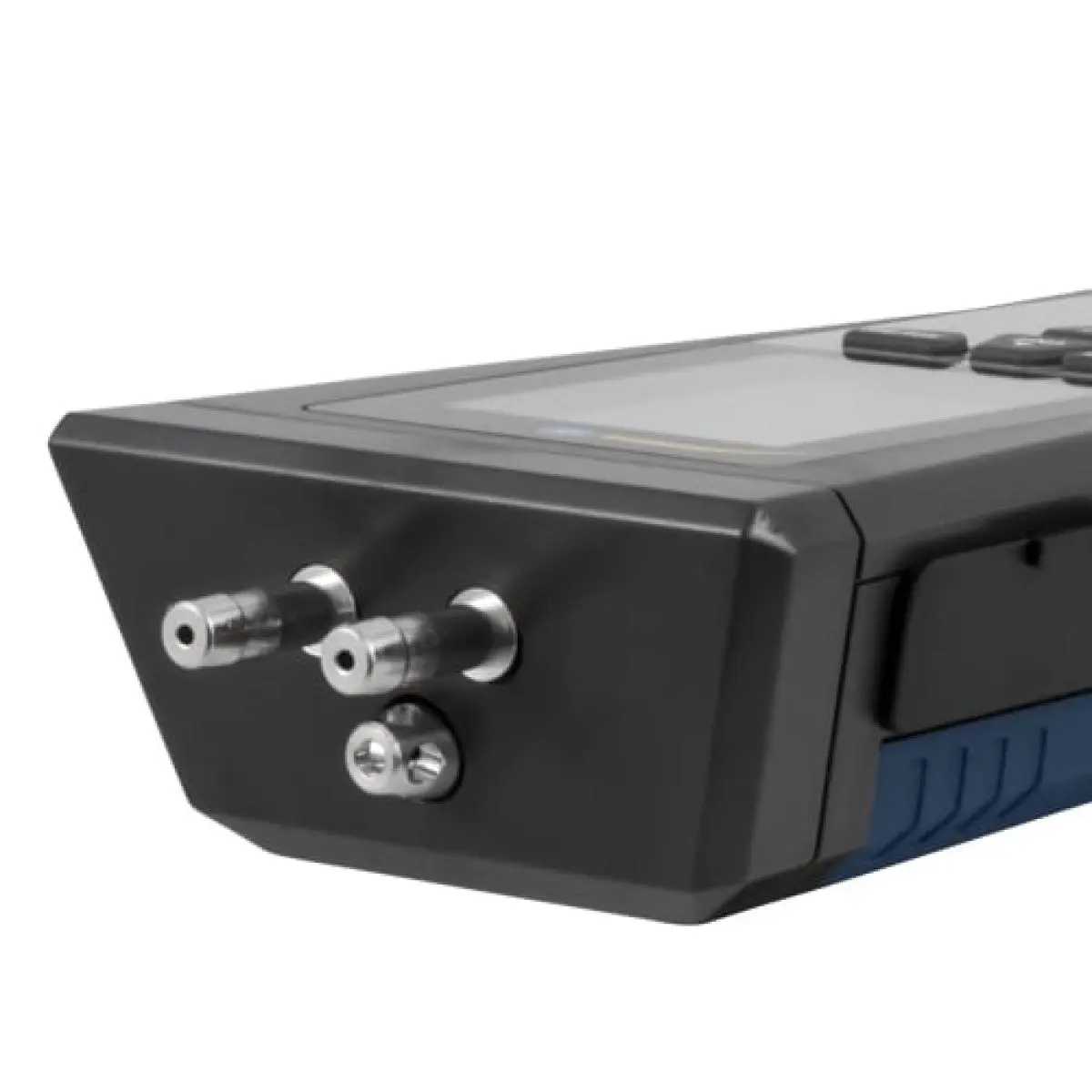

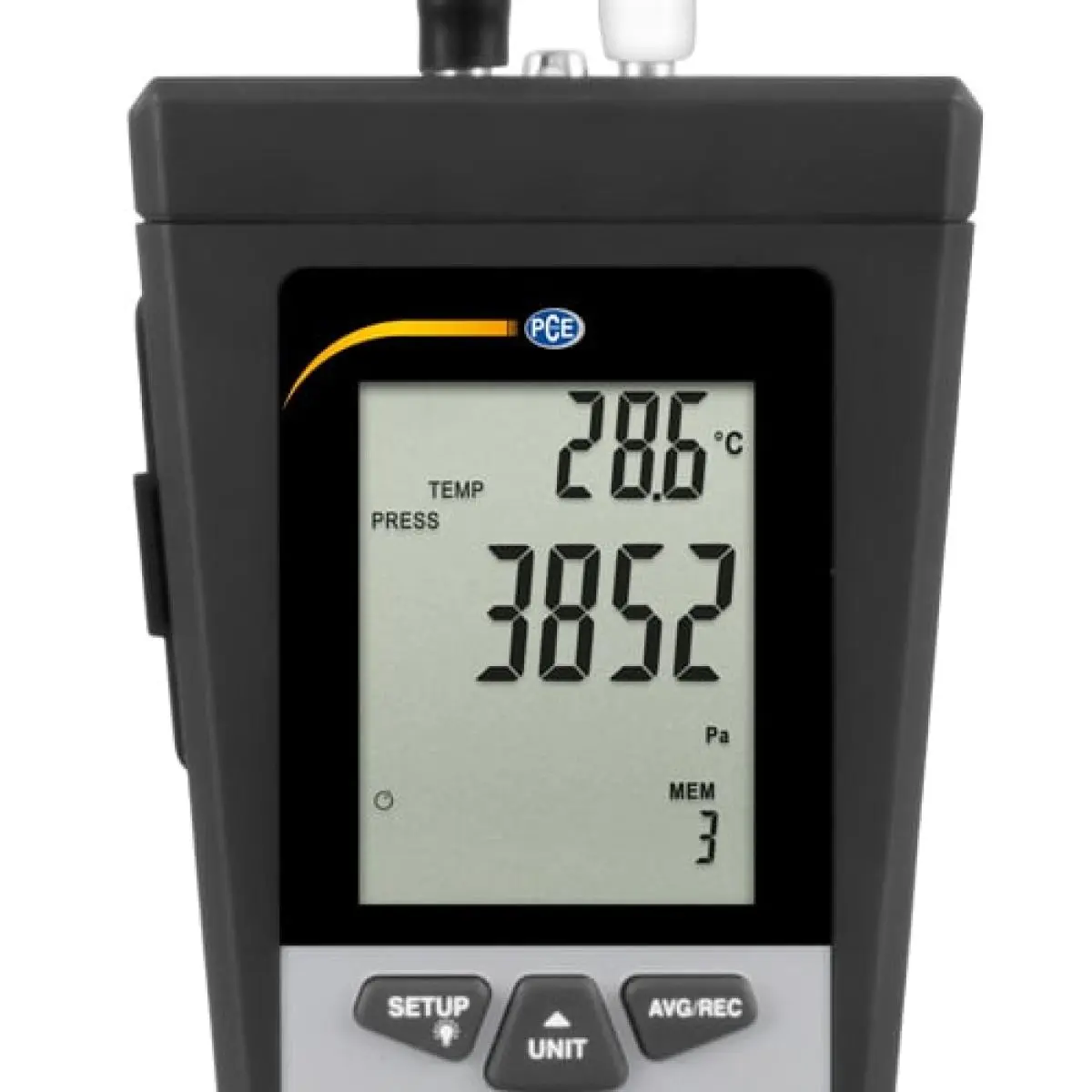

De twee meegeleverde drukslangen van elk 85 centimeter lang worden aan de bovenkant op het apparaat gestoken en kunnen vervolgens met de L-vormige pitotbuis worden verbonden. Om de meetresultaten ook bij ongunstige lichtomstandigheden optimaal te kunnen aflezen, heeft de fabrikant het apparaat voorzien van een groot, achtergrondverlicht LC-display.

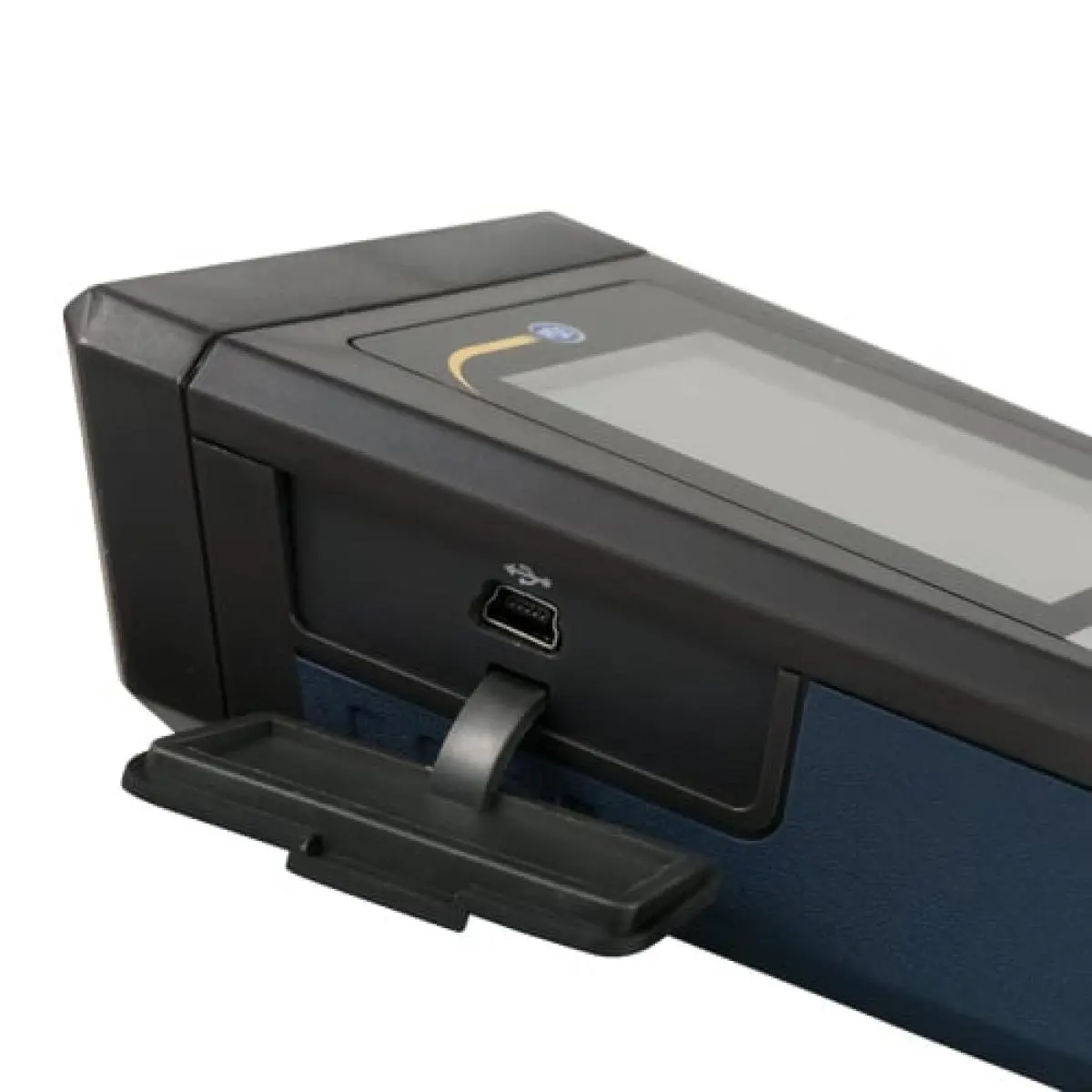

De klimaatmeter heeft een intern meetwaardengeheugen met opslagmogelijkheden voor maximaal 99 meetwaarden per parameter. Zo kunnen de verzamelde gegevens altijd worden opgeslagen en weer opgeroepen. Daarnaast maakt het apparaat het opslaan van maximum- en minimumwaarden mogelijk. Om de laatste meetresultaten opnieuw af te lezen, beschikt het meetinstrument over een handige Data-Hold-functie. Via de USB-interface van dit apparaat kan in combinatie met de meegeleverde software een realtimemeting worden uitgevoerd. Om de batterij te sparen, heeft de fabrikant het apparaat voorzien van een Auto-Power-Off-functie. Het apparaat schakelt zich bij niet-gebruik na korte tijd automatisch uit.

Toepassingsgebieden van dit meetapparaat
De klimaatmeter wordt bij voorkeur ingezet in de klimaat- en ventilatietechniek. Het is ideaal om bijvoorbeeld de stromingssnelheid in ventilatiekanalen te bepalen. Dankzij de veelzijdige functies is het apparaat van PCE Instruments ook in tal van andere toepassingen in ambacht, industrie of bij het bepalen van hoge windsnelheden onmisbaar.

Het robuuste meetinstrument garandeert met een ergonomische behuizing en verlicht display een hoge meetnauwkeurigheid bij eenvoudige bediening. De klimaatmeter van PCE Instruments is flexibel inzetbaar en levert ook bij moeilijke omgevingsomstandigheden precieze resultaten. De ongevoeligheid van de robuuste, metalen pitotbuissonde voor mechanische belasting is een extra pluspunt. Deze eigenschappen maken het meetinstrument tot een betrouwbare metgezel voor technici, installateurs en deskundigen.

Werking van de pitotbuis

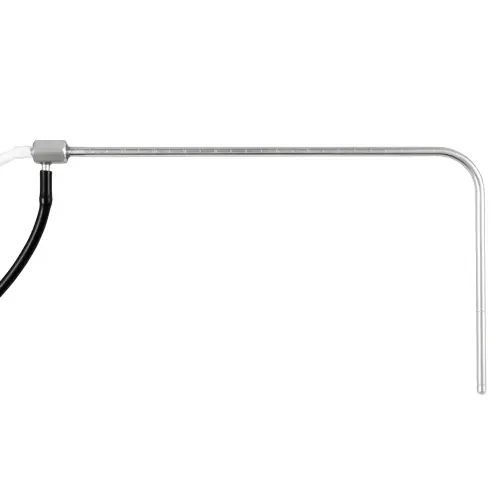

De klimaatmeter bestaat uit twee belangrijke onderdelen. Daartoe behoort een differentiaaldrukmeter en een pitotbuis, die ook wel Prandtl-buis, staudruksonde of Pitot-buis wordt genoemd. De pitotbuis is een meestal L-vormige metalen buis, die aan de voorkant voorzien is van een boring. Zijdelings bevinden zich ringvormig nog meer boringen, die 90° verschoven zijn. Via kleine kanalen in de metalen buis wordt de druk die aan de boringen aanwezig is doorgegeven aan de differentiaaldrukmeter, waardoor het drukverschil tussen totale druk en statische druk gemeten kan worden. Voor het meten van de luchtsnelheid wordt de pitotbuis parallel aan de stromingsrichting en tegen de stromingsrichting in uitgelijnd. De totale druk die bij de voorste opening ontstaat, bestaat uit de statische druk en de dynamische druk. De statische druk wordt via de zijdelingse boringen gemeten. Via het verschil tussen totale druk en statische druk wordt met de aangesloten differentiaaldrukmanometer de dynamische druk bepaald. De dynamische druk berust op een snelheidscomponent, die volgens de vergelijking van Bernoulli omgerekend kan worden naar de stromingssnelheid. De klimaatmeter is daarom uitstekend geschikt voor het bepalen van windsnelheden.

Accessoires en service
Als accessoire voor dit meetapparaat biedt de fabrikant PCE Instruments passende roestvrijstalen pitotbuizen in verschillende lengtes en diameters aan. PCE Instruments biedt daarnaast het ISO-kalibratiecertificaat CAL-AM voor anemometers, windmeters en windsensoren om te voldoen aan DIN ISO 9000. Kalibratiecertificaten worden speciaal voor klanten uitgegeven; de jaarlijkse herkalibratie kan eveneens via PCE Instruments worden uitgevoerd.

Kenmerken

- Voor luchtsnelheid, luchtdruk, luchtstroom
- Extra weergave van de omgevingstemperatuur
- Nulinstelfunctie
- MIN-, MAX-, AVR-, REC- en HOLD-functie
- Achtergrondverlicht LCD
- Dubbele meetwaardeweergave op het LCD
- Geschikt voor hoge stromingssnelheden
- Intern geheugen voor 99 meetwaarden
- USB-interface en software
- Realtimemeting
- Meting via pitotbuis
- Differentiaaldruk- en standaardmeting
- ISO-kalibratie optioneel als accessoire verkrijgbaar
- 2 aansluitslangen (ca. 85 cm)
- Verschillende meeteenheden (instelbaar)
- Automatische uitschakeling (in- en uitschakelbaar)

Specificaties

Snelheid
Meetbereik  1 ... 80 m/s
Resolutie  0,01 m/s
Nauwkeurigheid  ±2,5% van de meetwaarde

Snelheid
Meetbereik  200 ... 15733 ft/min
Resolutie  1 ft/min
Nauwkeurigheid  afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal

Snelheid
Meetbereik  3,6 ... 288 km/h
Resolutie  0,1 km/h
Nauwkeurigheid  afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal

Snelheid
Meetbereik  2,24 ... 178,66 mph
Resolutie  0,01 mph
Nauwkeurigheid  afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal

Snelheid
Meetbereik  2 ... 154,6 Knopen
Resolutie  0,1 Knopen
Nauwkeurigheid  afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal

Luchtdruk
Meetbereik  0 ... 5000 hPa
Resolutie  1 hPa
Nauwkeurigheid  ±0,3 % FS bij 25 °C

Luchtdruk
Meetbereik  0 ... 0,7252 psi
Resolutie  0,0001 psi
Nauwkeurigheid  ±0,3 % FS bij 25 °C

Luchtdruk
Meetbereik  0 ... 50 mbar
Resolutie  0,01 mbar
Nauwkeurigheid  ±0,3 % FS bij 25 °C

Luchtdruk
Meetbereik  0 ... 20,07 inH2O
Resolutie  0,01 inH2O
Nauwkeurigheid  ±0,3 % FS bij 25 °C

Luchtdruk
Meetbereik  0 ... 509,8 mmH2O
Resolutie  0,1 mmH2O
Nauwkeurigheid  ±0,3 % FS bij 25 °C

Volumestroom
Meetbereik  0 ... 99999 ft³/min
Resolutie  0,0001 ft³/min
Nauwkeurigheid  ±2,5% van de meetwaarde

Volumestroom
Meetbereik  0 ... 99999 m³/min
Resolutie  0,001 m³/min
Nauwkeurigheid  ±2,5% van de meetwaarde

Temperatuur
Meetbereik  0 ... 50 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±1 °C

Temperatuur
Meetbereik  32 ... 122 °F
Resolutie  0,1 °F
Nauwkeurigheid  ±2 °F

Algemene technische gegevens
Meetfuncties  VASTHOUDEN, MAX, MIN
Type beeldscherm  LCD met verlichting
Schermgrootte  2,5 inch
Beeldverversingssnelheid  1 x per seconde
Opslagmedium  Intern geheugen
Opslagcapaciteit  297 Waarden
Opslagcapaciteit (aanvullende informatie)  99 meetwaarden per parameter
Interface  Micro-USB
Reactietijd  0,5 s
Automatisch uitschakelen  20 min
Herhaalbaarheid  0,2 % (Max. ±0,5% FS)
Behuizing  ABS (acrylonitril-butadieen-styreen copolymeren)
Afmetingen  Pitotbuis:

- Lengte: 335 mm
- Diameter buis: Ø 8 mm
- Diameter kop: Ø 8 mm
- Lengte meetkop: 195 mm
- Lengte meetslangen: 850 mm elk
Lineariteit  0,29 % FS
Menutaal  Engels, Engels (GB)
Beschermingsklasse (apparaat)  IP20
Batterij  1 x 9 V 9V-blok , Alkali-mangaan
Capaciteit  640 mAh
Bedrijfsomstandigheden  0 ... 50 °C , 0 ... 90 % r. F.
Opslagomstandigheden  -10 ... 60 °C , 0 ... 90 % r. F.
Afmetingen ( L x B x H )  225 x 95 x 46 mm
Gewicht  600 g

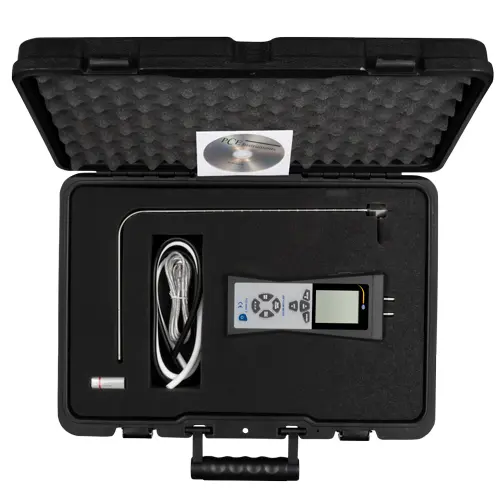

Leveromvang

1 x Klimaatmeter PCE-HVAC2
1 x Pitotbuis (L-vormig)
1 x Mini-USB-kabel
1 x Transportkoffer
1 x Software
2 x Verbindingsslang (elk 85 cm)
1 x 9 V-blokbatterij
1 x Gebruiksaanwijzing
