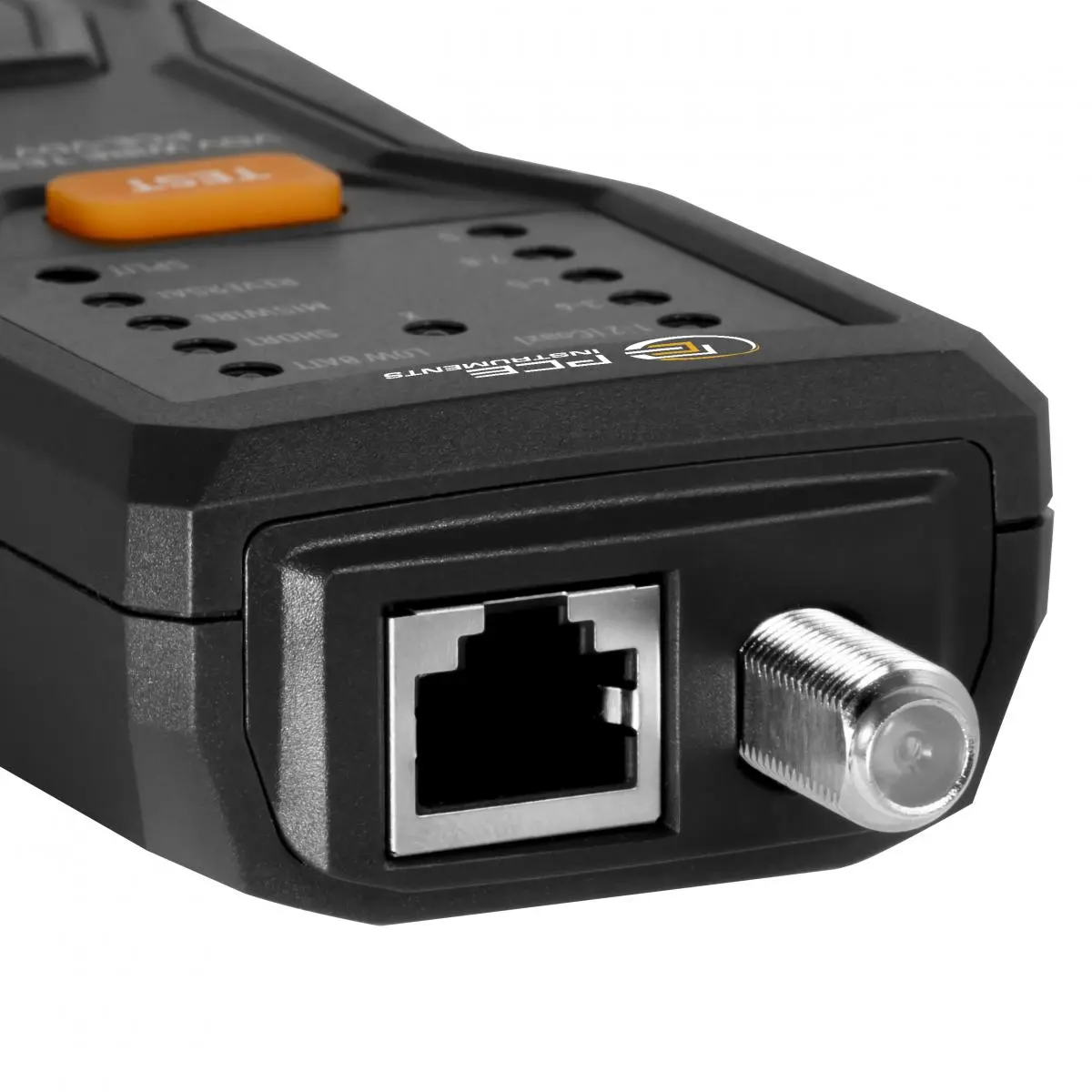

De kabeldetector is een draagbaar testapparaat voor het opsporen van fouten in netwerk- en coaxkabels en wordt gebruikt voor snelle controle van gestructureerde bekabeling. De kabeldetector ondersteunt afgeschermde en ongeschermde twisted-pair-kabels van de categorieën Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7 en Cat 7A, evenals coaxkabels zoals die worden gebruikt in tv-, antenne- en bewakingssystemen.

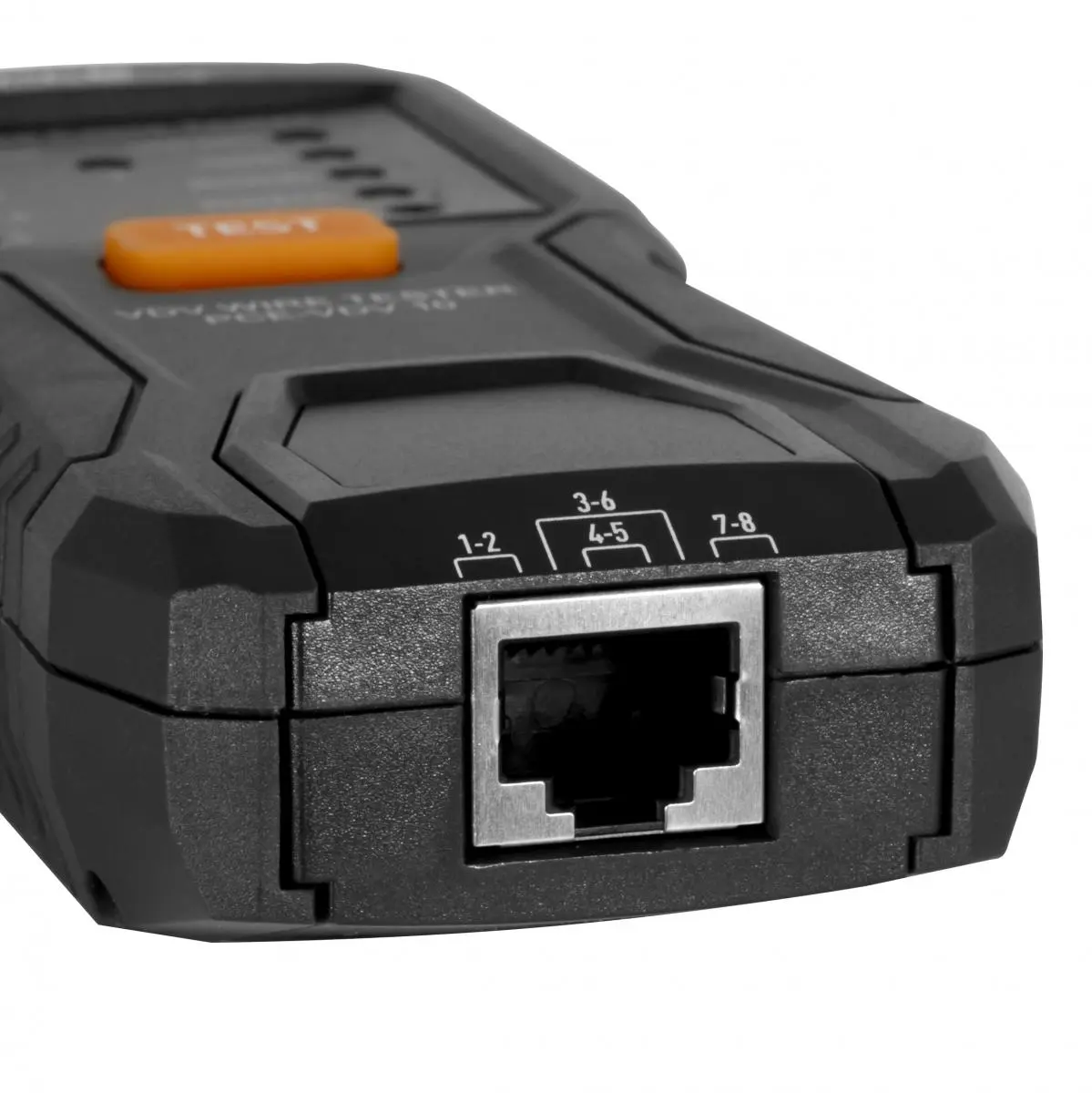

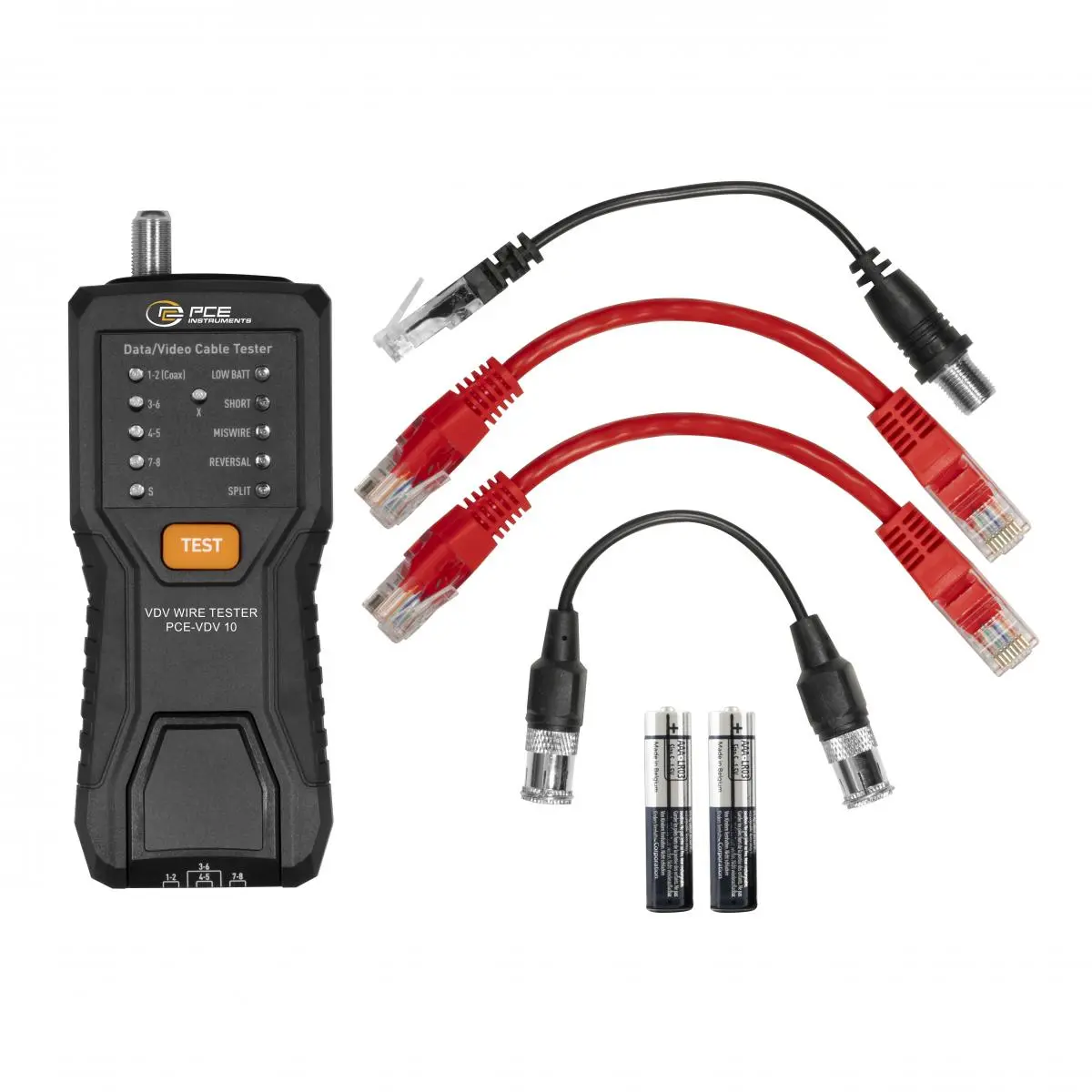

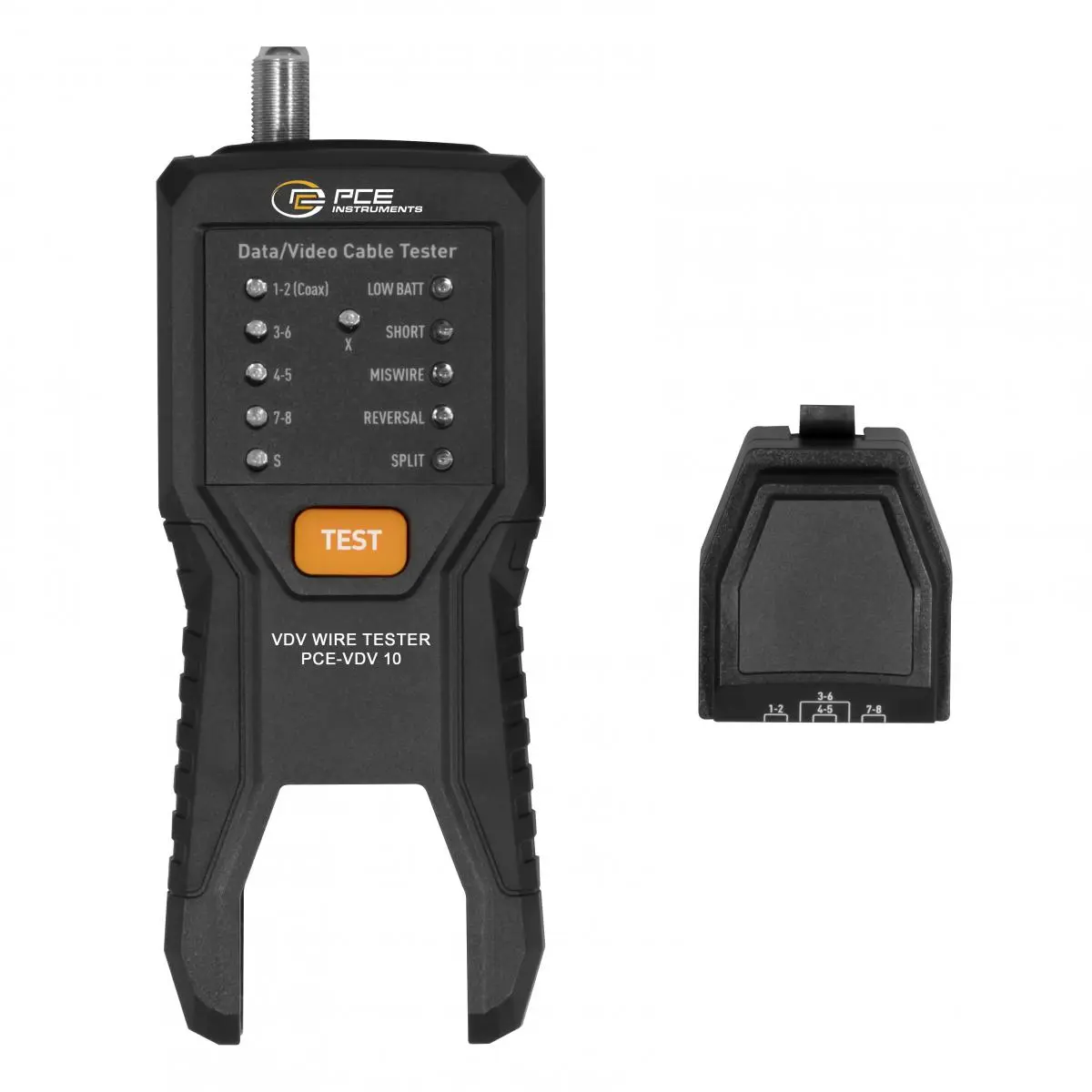

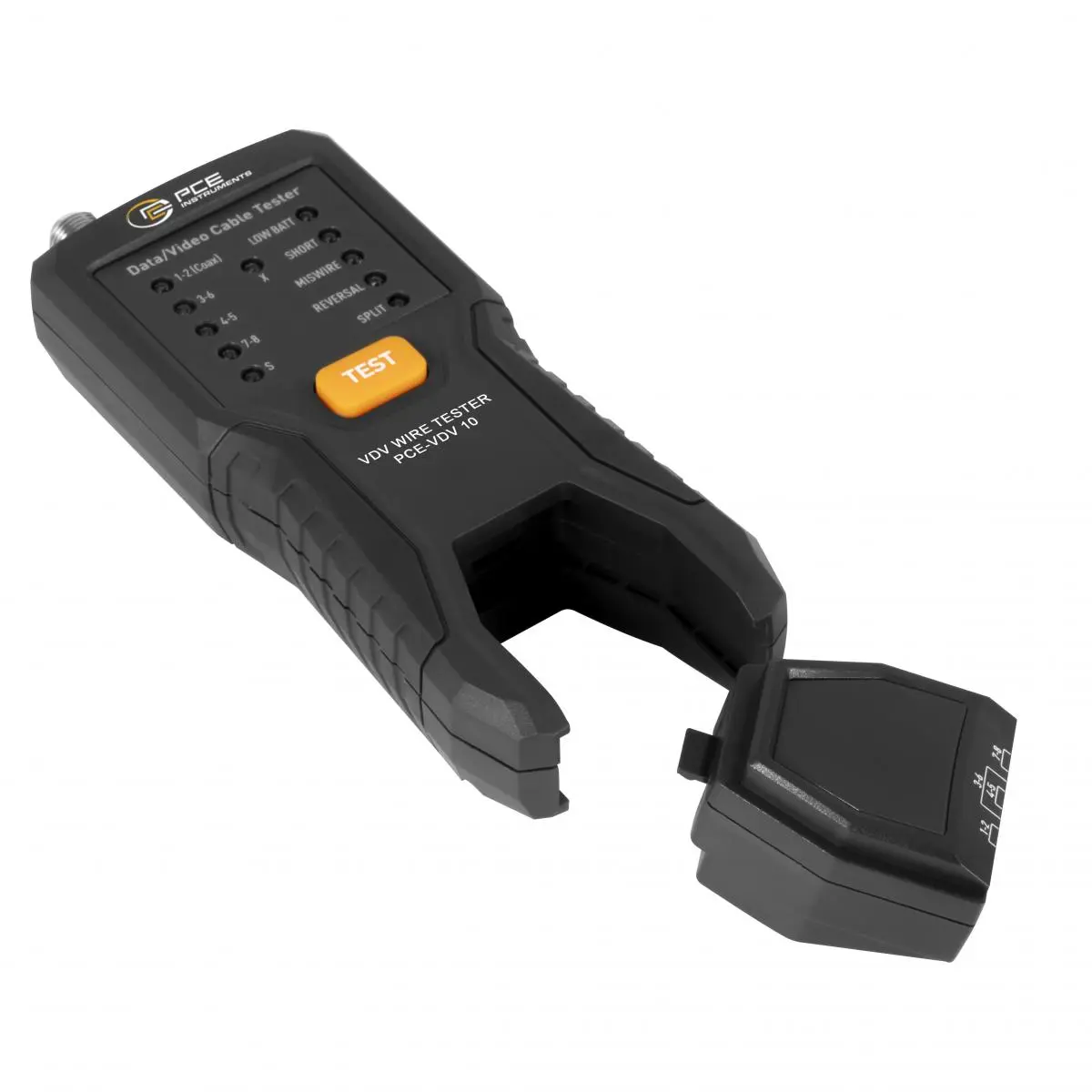

De test wordt uitgevoerd via een systeem uit twee delen, bestaande uit een hoofdtoestel en een remote-eenheid, waardoor ook vaste installaties betrouwbaar kunnen worden getest. Tot de belangrijkste testmethoden behoren de continuïteitstest van de aders (pinnen 1...8), de bekabelingstest voor controle van de correcte toewijzing van de aderparen, evenals de detectie van kortsluitingen, verkeerde bedrading en split-pair-fouten. Daarnaast wordt de afscherming van afgeschermde kabels gecontroleerd. Het testbereik omvat kabellengtes tot 305 m, terwijl de minimale kabellengte voor split-pair-detectie ongeveer 0,5 m bedraagt.

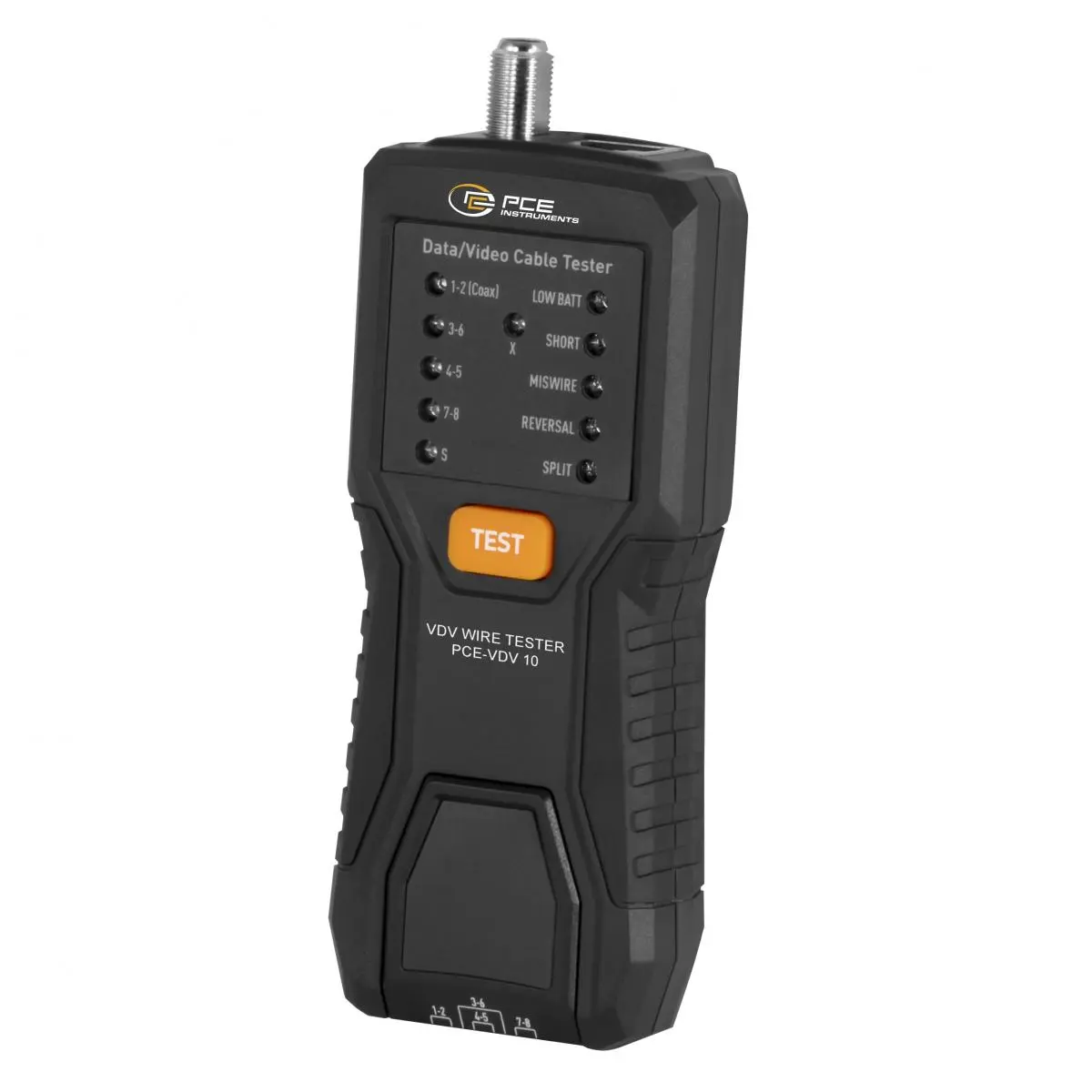

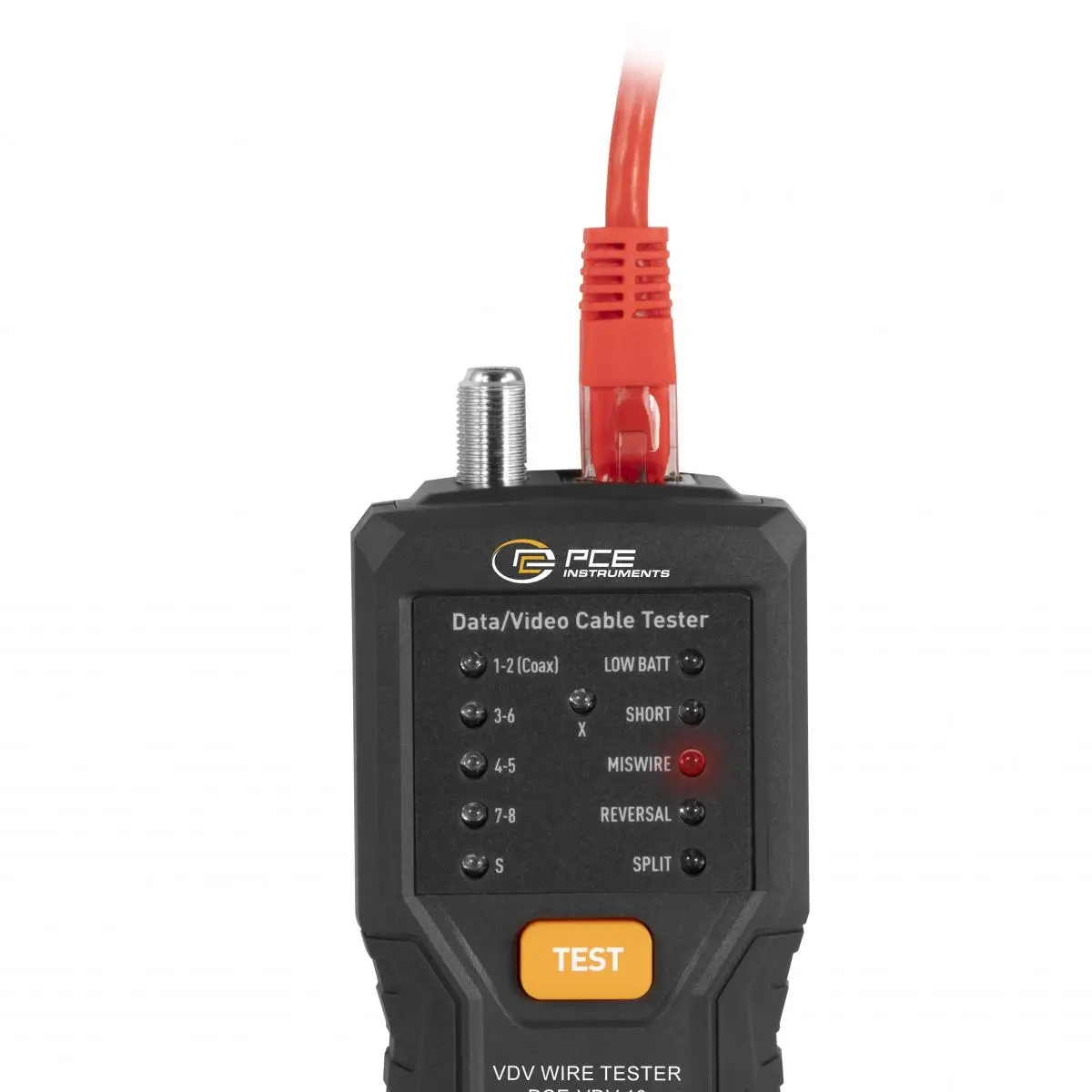

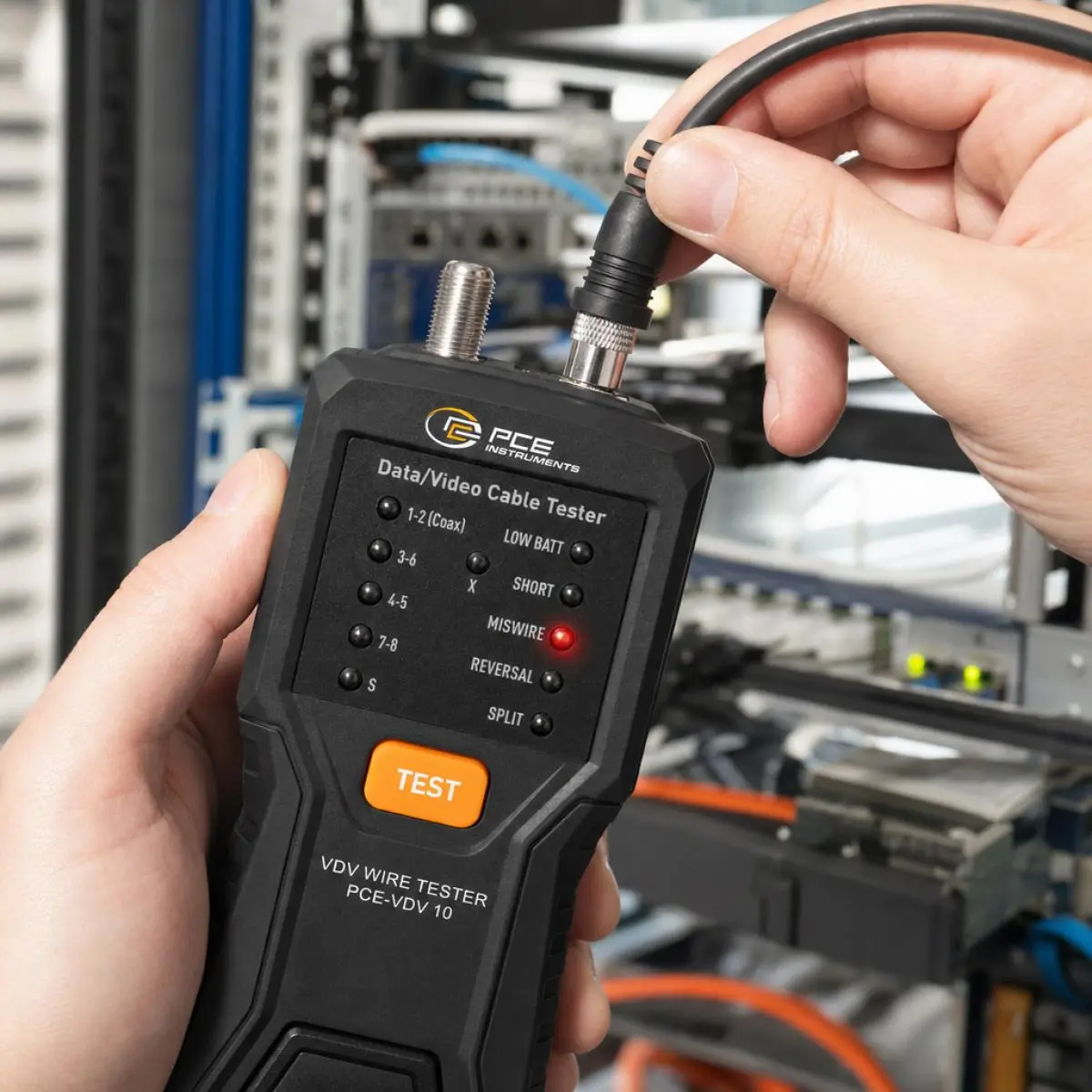

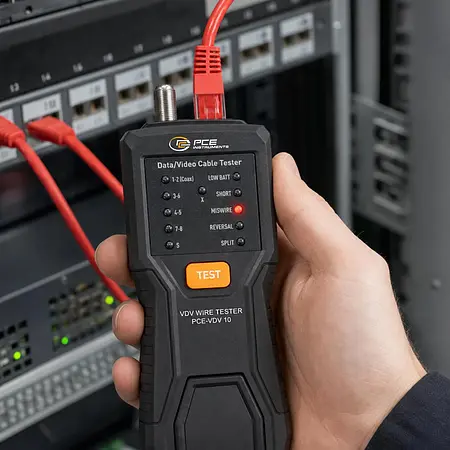

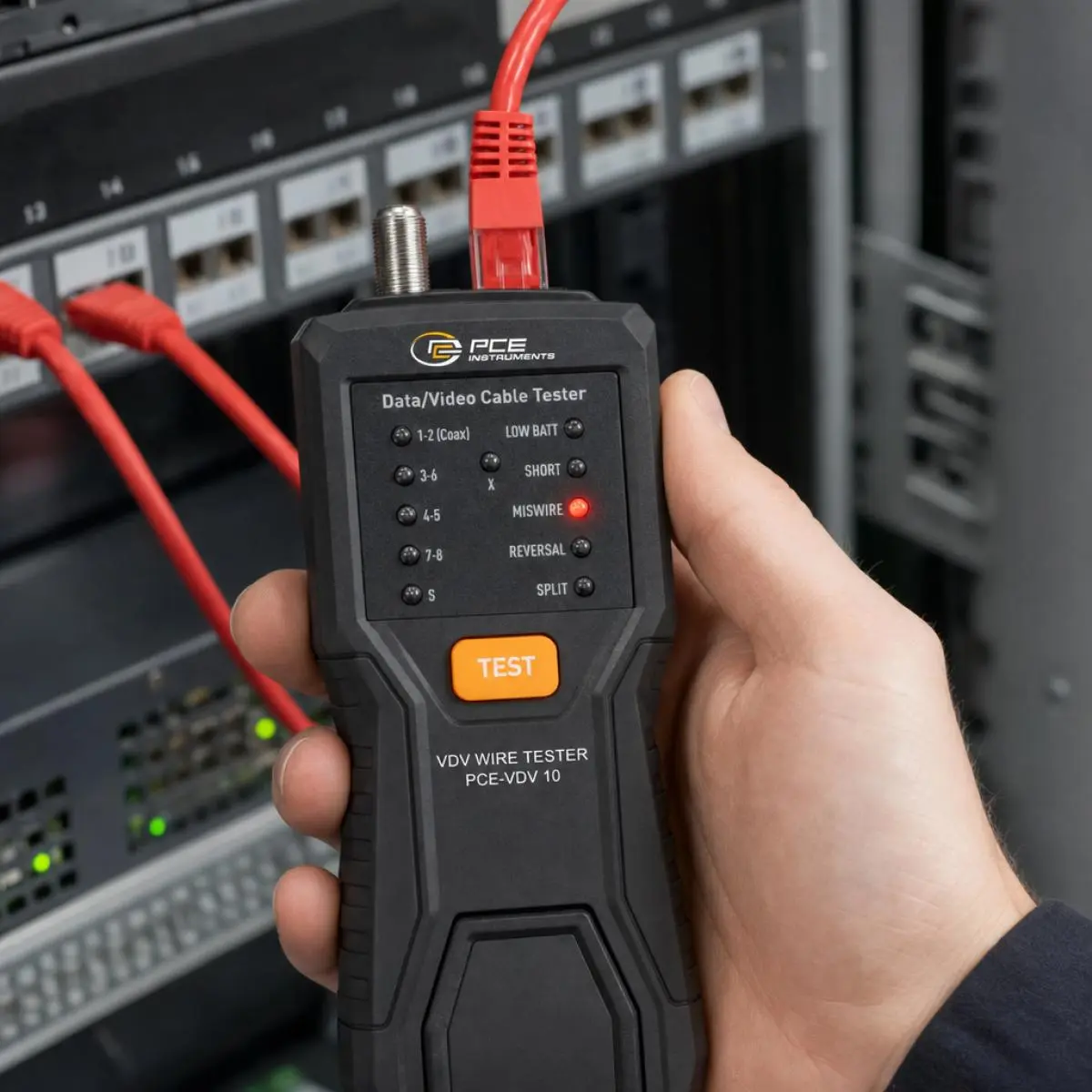

Onze kabeldetector werkt met testsignalen die tussen het hoofdtoestel en de remote-eenheid worden overgedragen. De resultaten worden weergegeven via LED-indicatoren. Permanent brandende LED's geven een correcte bekabeling aan, terwijl knipperende LED's wijzen op fouten in de betreffende aderparen. Aanvullende status-LED's geven het type fout aan, zoals kortsluiting, verkeerde bedrading, verwisseling (reversal) of split pair.

De kabeldetector wordt gebruikt in de netwerktechniek, gebouwbekabeling en in IT- en communicatie-installaties en is bedoeld voor elektriciens, netwerktechnici en servicetechnici voor snelle controle van kabeltrajecten.
