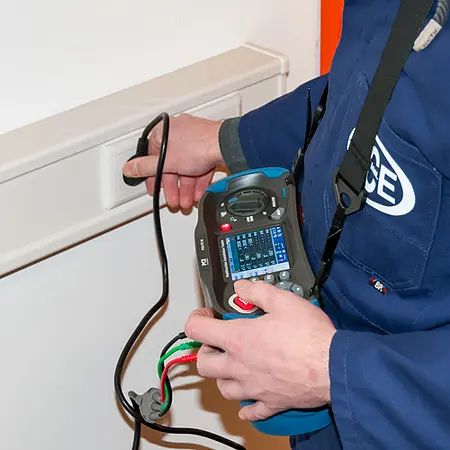

Isolatietester PCE-ITE 50

Best.nr.: PCE-ITE 50

EAN: 4250348714787

Beschrijving

Robuuste installatietester / Isolatieweerstand / Aardingsweerstand / Lusimpedantie / Spanningsmeting / RCD-test / Lage weerstandsmeting

De PCE-ITE 50 is een robuuste installatietester met een groot 3,5 inch TFT LCD kleurenscherm. De installatietester PCE-ITE 50 biedt u verschillende modi aan, zoals bijvoorbeeld het opmeten van de isolatieweerstand, de aardingsweerstand, lusimpedantie, spanning, lage weerstandsmetingen en RCD-tests. Dankzij de camerafunctie hebt u ook de mogelijkheid om passende foto's tijdens de metingen te maken en te documenteren. Met de installatietester PCE-ITE 50 kunt u vaststellen dat stationaire installaties veilig en correct geïnstalleerd zijn. Dankzij het dubbele display, de intuïtieve symbolen en de grote kijkhoek kunt u met de installatietester PCE-ITE 50 comfortabel en snel de metingen uitvoeren. Met de lage weerstandsmeting kunt u aardgeleiders, potentiaalvereffening en aardkabels met een lage doorgang testen. Het meetbereik voor de lage weerstandsmeting is 0 ... 2.000 Ω met een bijbehorende resolutie van 0,001 ... 1 Ω. Waarschijnlijk de meest belangrijke meting waar dit apparaat voor gebruikt wordt, is het opmeten van isolatieweerstanden. Elektrische leidingen worden bij een isolatiemeting onder spanning geplaatst om foutstromen, die brandstof of warmte produceren, te laten vloeien. In de meeste gevallen zijn foutstromen namelijk zo minimaal dat ze niet worden gedetecteerd door het beveiligingssysteem van de installatie zelf. In het ergste geval kan dit zelfs brand veroorzaken. De installatietester PCE-ITE 50 kan installatiemetingen uitvoeren met een testspanning van 125 V, 250 V, 500 V of 1000 V. De teststroom is telkens 1 mA. De aardingsmeting van de installatietester PCE-ITE 50 is onafhankelijk van het stroomnet. Om alle systemen en circuits in een stroomvoorzieningsinstallatie met een gemeenschappelijk potentiaal tot stand te brengen en te beschermen tegen kortsluitstromen en overspanning moet de aardingsweerstand zo laag mogelijk zijn. Met een meetbereik van 0 ... 2.000 Ω biedt de PCE-ITE 50 u alle mogelijkheden voor goede en zinvolle metingen.

Kenmerken

- 3,5 inch TFT kleurendisplay

- Lusweerstand L-N, L-PE en N-PE

- Verstelbare FI-teststroom

- SD-kaart en Bluetooth

- Dual display

- Pass/Fail test FI test

- Lage Ohm metingen

- Klemspanning tot 1000 V

Specificaties

Gelijkspanning DC
Meetbereik	80 ... 500 V
Resolutie	1 V
Nauwkeurigheid	±(2% +2 cijfers)

AC-spanning
Meetbereik	80 ... 500 V
Resolutie	1 V
Nauwkeurigheid	±(2% +2 cijfers)

Isolatieweerstand
Testspanning DC	125 V
Meetbereik	0,125 ... 4 MΩ
Resolutie	0,001 MΩ
Nauwkeurigheid	±(2 % +10 cijfers)

Isolatieweerstand
Testspanning DC	250 V
Meetbereik	0,25 ... 4 MΩ
Resolutie	0,001 MΩ
Nauwkeurigheid	±(2% +10 digits) MΩ

Isolatieweerstand
Testspanning DC	500 V
Meetbereik	0,5 ... 4 MΩ
Resolutie	0,001 MΩ
Nauwkeurigheid	±(2% +10 digits)

Isolatieweerstand
Testspanning DC	1000 V
Meetbereik	1 ... 4 MΩ
Resolutie	0,001 MΩ
Nauwkeurigheid	±(2% +10 digits)

Isolatieweerstand
Testspanning DC	125 V, 250 V, 500 V, 1000 V
Meetbereik	4,001 ... 40 MΩ
Resolutie	0,01 MΩ
Nauwkeurigheid	±(2% +10 digits)

Isolatieweerstand
Testspanning DC	125 V, 250 V, 500 V, 1000 V
Meetbereik	40,01 ... 400 MΩ
Resolutie	0,1 MΩ
Nauwkeurigheid	±(4% +5 digits)

Isolatieweerstand
Testspanning DC	125 V, 250 V, 500 V, 1000 V
Meetbereik	400,1 ... 1000 MΩ
Resolutie	1 MΩ
Nauwkeurigheid	±(5% +5 digits)

Weerstand
Weerstandstype	Lusweerstand L-PE (hoge teststroom), Lijnweerstand L-N
Meetbereik	0,23 ... 9,99 Ω
Resolutie	0,01 Ω
Nauwkeurigheid	±(4% van de meetwaarde + 4 digits) bij lusweerstand L-PE (zonder uitschakeling): ±(5% van de meetwaarde + 6 digits)

Weerstand
Weerstandstype	Lusweerstand L-PE (hoge teststroom), Lijnweerstand L-N
Meetbereik	10 ... 99 Ω
Resolutie	0,1 Ω
Nauwkeurigheid	±(4% van de meetwaarde + 4 digits) bij lusweerstand L-PE (zonder uitschakeling): ±(5% van de meetwaarde + 6 digits)

Weerstand
Weerstandstype	Lusweerstand L-PE (hoge teststroom), Lijnweerstand L-N
Meetbereik	100 ... 999 Ω
Resolutie	1 Ω
Nauwkeurigheid	±(4% van de meetwaarde + 4 digits) bij lusweerstand L-PE (zonder uitschakeling): ±(5% van de meetwaarde + 6 digits)


Meetbereik	0 ... 99,99 Ω
Resolutie	0,01 Ω
Nauwkeurigheid	±(2 % +30 digits)


Meetbereik	100 ... 999,9 Ω
Resolutie	0,1 Ω
Nauwkeurigheid	±(2 % +6 digits)


Meetbereik	1000 ... 2000 Ω
Resolutie	1 Ω
Nauwkeurigheid	±(2 % +6 digits)

Frequentie
Meetbereik	45 ... 65 Hz
Resolutie	1 Hz
Nauwkeurigheid	±2 Hz

Algemene technische gegevens
Type beeldscherm	TFT-kleuren display
Schermgrootte	3,5 inch
Norm	DIN VDE 0100, DIN EN 61557-1 (VDE 0413-1)
Bedrijfstijd	15 h
Veiligheidsnorm	CAT III 600 V
Extra beschrijving	RCD-test RCD (In): 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A Factoren: x 1/2, x1, x2, x5 Nauwkeurigheid van de uitschakeltijd: ±(1 % +1 ms) Signaalvorm van de teststroom: sinus (AC) Uitschakelkarakteristiek: G en S Uitschakelmoment: 0° of 180° Spanningsbereik: 194...260 V AC (50/60 Hz) Nauwkeurigheid van de stroommeting: ±(5 % +2 digits)
Menutaal	Engels, Engels (GB)
Beschermingsklasse (apparaat)	IP65
Stroomvoorziening	batterijen
Batterij	8 x 1,5 V AA-batterij , Alkali-mangaan
Capaciteit	3000 mAh
Bedrijfsomstandigheden	0 ... 45 °C , 0 ... 95 % r.v.
Opslagomstandigheden	0 ... 45 °C , 0 ... 95 % r.v.
Afmetingen ( L x B x H )	242 x 105 x 145 mm
Gewicht	1560 g
