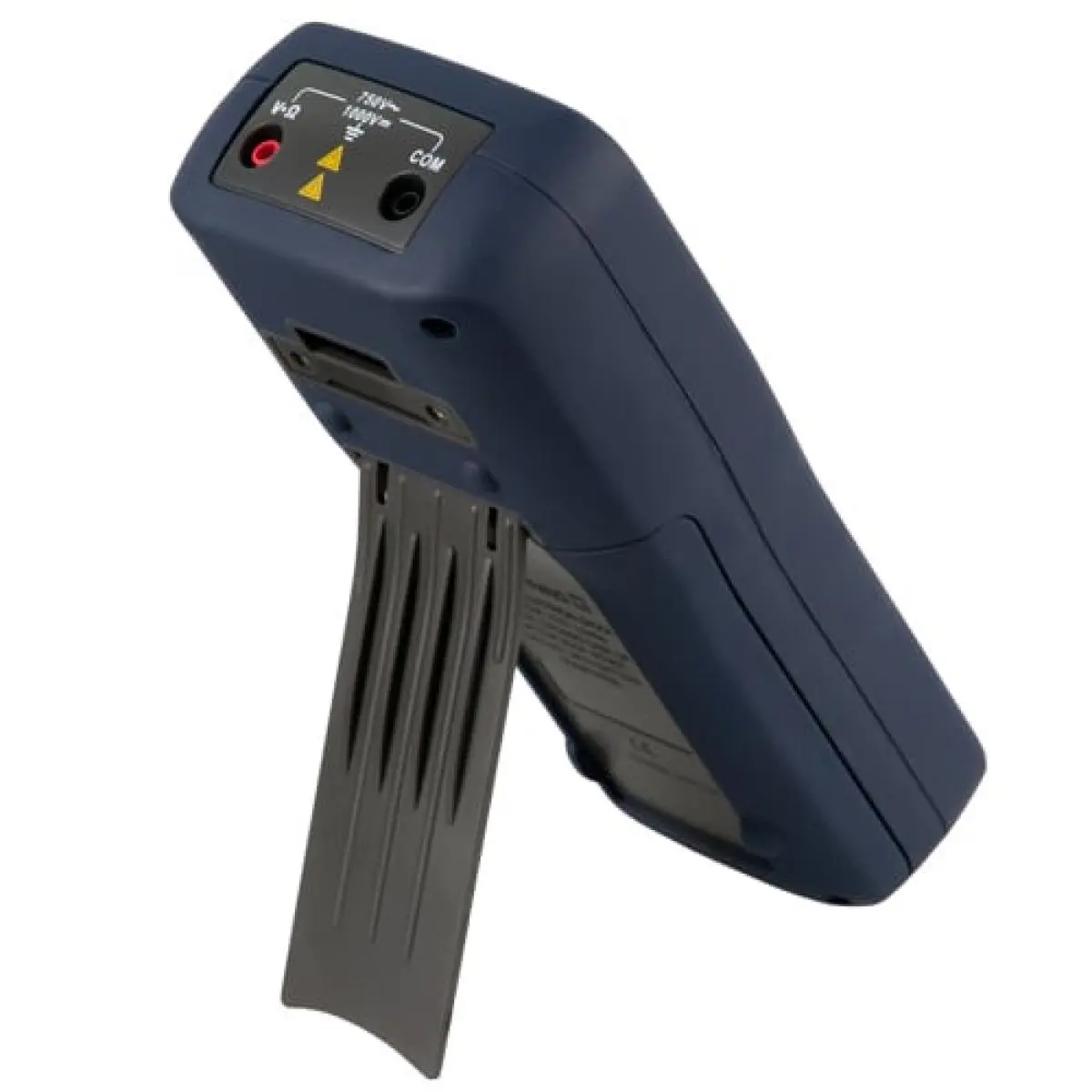

Isolatiemeter PCE-IT100

Best.nr.: PCE-IT100

EAN: 4250348706720

Beschrijving

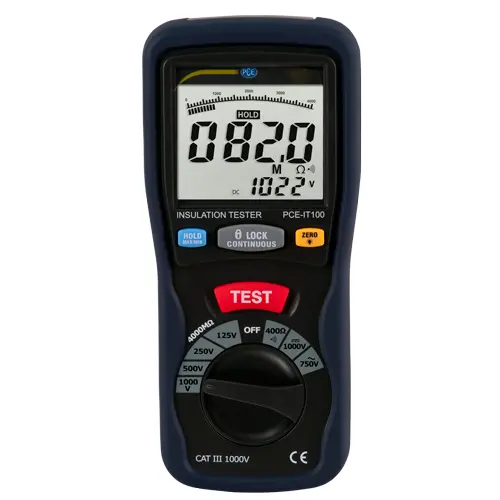

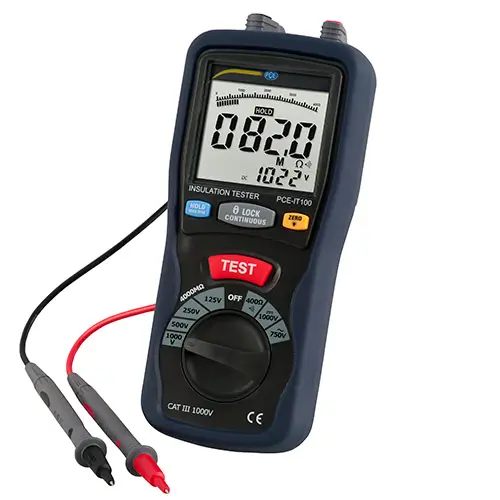

Isolatietester PCE-IT100

voor isolatieweerstanden tot 4000 MΩ / CAT III 1000 V / eenvoudige bediening / max.-/min.-waarde functie

De isolatietester PCE-IT100 bepaald, met testspanningen van 125 V, 250 V, 500 V en 1000 V, de isolatieweerstand tot max. 4000 MΩ. Aanvullend kan met het meetapparaat de meting van weerstanden tot 400 Ω doorgevoerd worden en beschikt de meter over een meetfunctie voor wissel- en gelijkspanning. Bovendien beschikt de meter over een continuïteitstestfunctie met pieptoon. Naast een data-hold-functie voor het vasthouden van de actuele meetwaarde, kan tevens bij de spannings- en ohm-meting gekozen worden om de max.- of min.-waarde op te slaan.

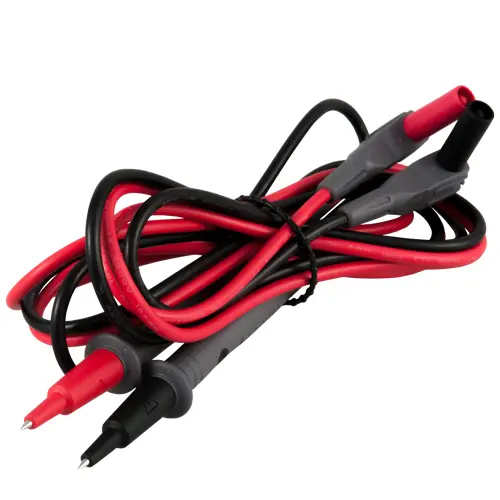

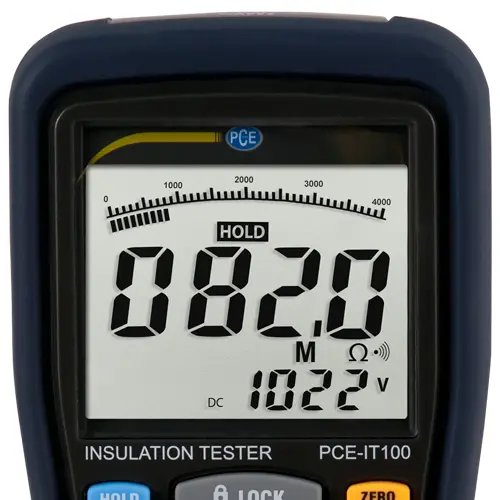

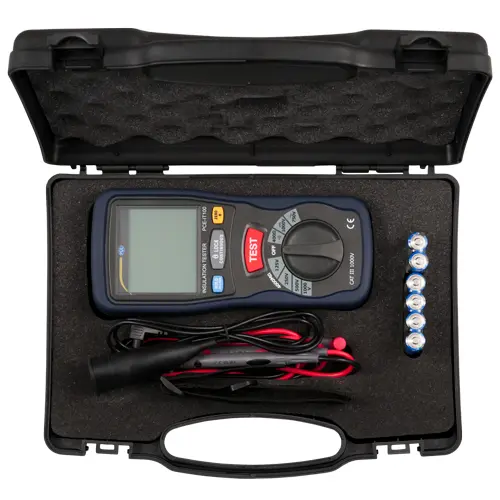

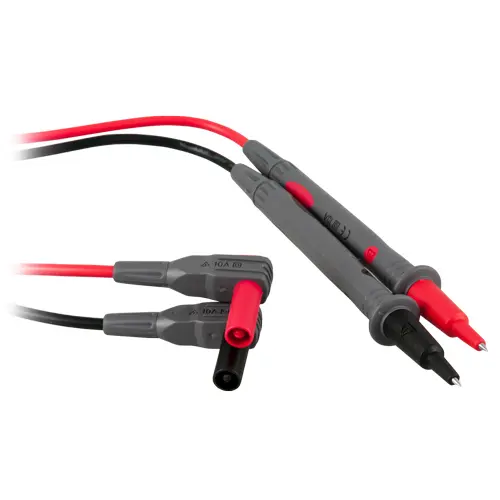

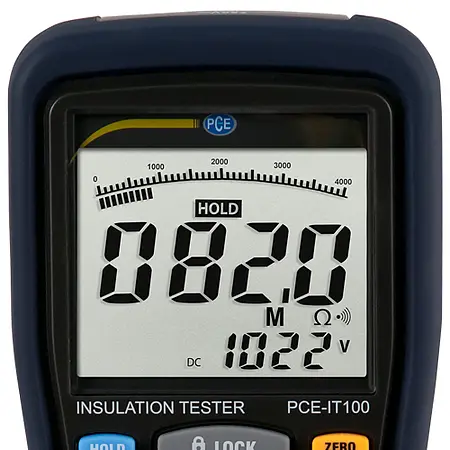

Het display van de isolatietester is ook onder zware omstandigheden goed af te lezen, dankzij de grote cijfergrootte en de achtergrondverlichting. De grote bedientoetsen en de draaischakelaar voor de selectie van de meetfunctie maken een eenvoudige bediening van de isolatietester mogelijk. Het testapparaat wordt compleet geleverd, inclusief: een set meetkabels met insteeksondes, een 1 meter lange meetkabel met alligatorclip, 6 AA batterijen, een polsband, handige draagkoffer en handleiding.

Na te leven grenswaarden voor de isolatiemeting:

- Bij nieuwe installaties (niet-vochtige ruimtes): 1000 Ohm x Volt van de bedrijfsspanning

(bijv. bij 230 Volt >230 kOhm)

- Bij nieuwe installaties (niet-vochtige ruimtes/buiten): 500 Ohm x Volt van de bedrijfsspanning

- Geaarde apparaten: 1000 Ohm x Volt van de bedrijfsspanning

- Apparaten met veiligheidsisolatie: 2 MOhm

- Elektrisch gereedschap: 2 MOhm

- Lage veiligheidsspanning: 250 kOhm

- Elektrische meetapparaten: 5 MOhm

- Gangbare testspanningen zijn: 100 Volt voor laagspannings- en telecommunicatiesystemen, 500 Volt voor installatie in gebouwen en huishoudelijke apparaten en 1000 Volt voor laagspanningsmotoren en transformatoren

Kenmerken

- Groot meetbereik

- 4 Verschillende testspanningen tot 1 kV

- Auto-Power-Off-functie

- Veiligheid: EN 61010-1, CAT III 1000 V

- Dual-display met achtergrondverlichting

- Levering incl. draagkoffer

- Enkele en continue metingen

- ISO-Kalibratie optioneel verkrijgbaar

Specificaties

Gelijkspanning DC
Meetbereik	0 ... 1000 V
Resolutie	1 V
Nauwkeurigheid	±(0,8 % 3 cijfers)
Overbelasting	1000 V rms

AC-spanning
Meetbereik	0 ... 750 V
Resolutie	1 V
Nauwkeurigheid	±1,2% ±10 cijfers
Overbelasting	750 V rms
Frequentiebereik	40 ... 400 Hz

Isolatieweerstand
Testspanning DC	125 V
Meetbereik	0,125 ... 4000 MΩ
Resolutie	0,001 MΩ
Nauwkeurigheid	±(2 % +10 cijfers)

Isolatieweerstand
Testspanning DC	250 V
Meetbereik	0,25 ... 4000 MΩ
Resolutie	0,001 MΩ
Nauwkeurigheid	±(2 % +10 cijfers) MΩ

Isolatieweerstand
Testspanning DC	500 V
Meetbereik	0,5 ... 4000 MΩ
Resolutie	0,001 MΩ
Nauwkeurigheid	±(2 % +10 cijfers)

Isolatieweerstand
Testspanning DC	1000 V
Meetbereik	1 ... 4000 MΩ
Resolutie	0,01 MΩ
Nauwkeurigheid	±(3% +10 cijfers)

Weerstand
Meetbereik	0 ... 40 Ω
Resolutie	0,01 Ω
Nauwkeurigheid	±1,2% ±3 cijfers

Weerstand
Meetbereik	0 ... 400 Ω
Resolutie	0,1 Ω
Nauwkeurigheid	±1,2% ±3 cijfers

Algemene technische gegevens
Meetfuncties	MIN, MAX, VASTHOUDEN
Meetfrequentie	0,4 Hz
Automatisch uitschakelen	10 min
Werkhoogte	2000 m max. boven zeeniveau
Teststroom	≤ 200 mA
Zekering(en)	10 A / 600 V (5 x 20 mm)
Menutaal	Engels, Engels (GB)
Beschermingsklasse (apparaat)	IP20
Batterij	6 x 1,5 V AA-batterij , Alkali-mangaan
Capaciteit	3000 mAh
Bedrijfsomstandigheden	0 ... 40 °C , 0 ... 80 % r. F.
Opslagomstandigheden	-10 ... 60 °C , 0 ... 70 % r. F.
Afmetingen ( L x B x H )	200 x 92 x 50 mm
Gewicht	700 g
