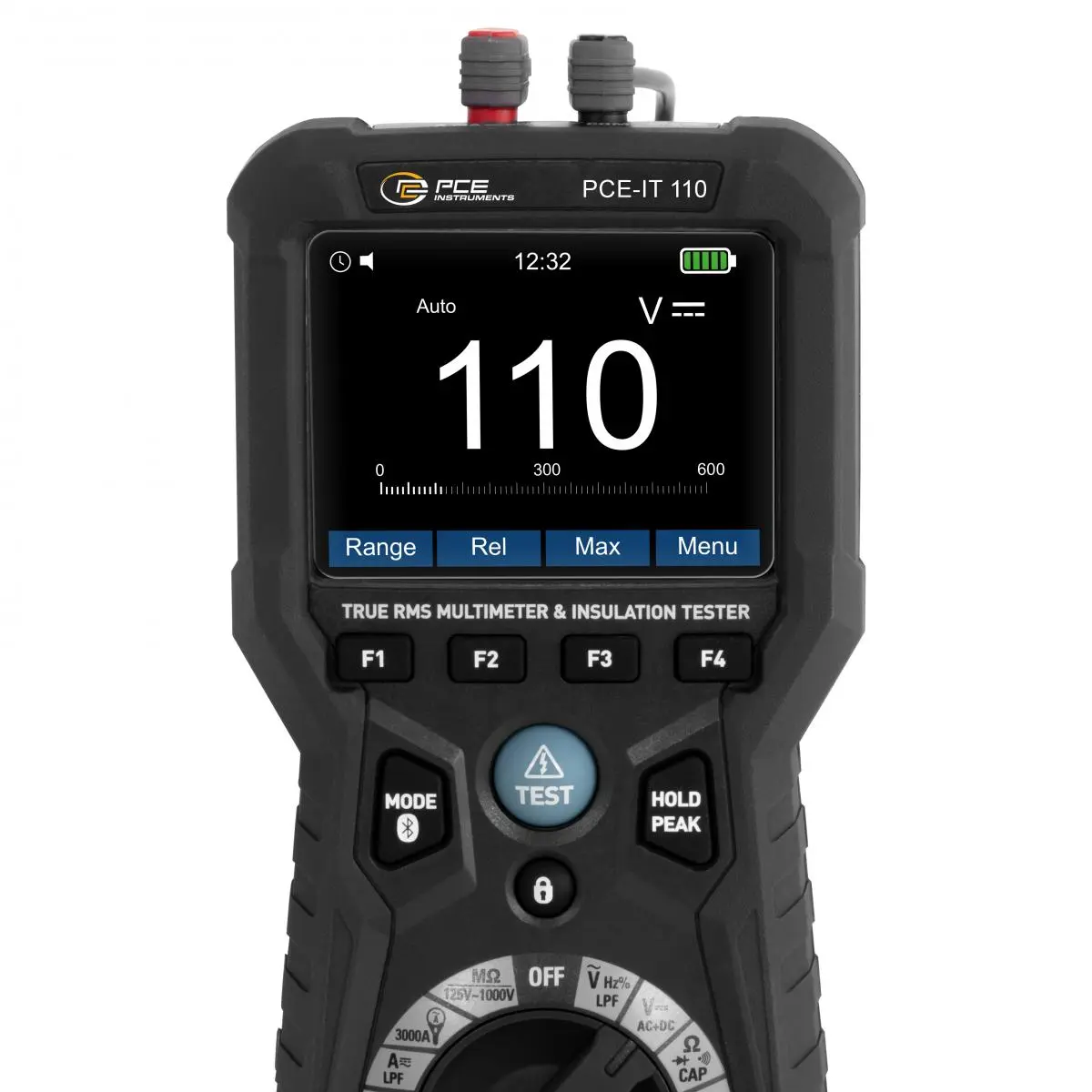

De isolatiemeter combineert de functies van een volwaardige digitale multimeter met een krachtige isolatiemeter en is ideaal voor professionele toepassingen in de industrie, handel en energievoorziening. Naast het meten van spanning, stroom en weerstand biedt het apparaat ook frequentie- en capaciteitsmeting en temperatuurmeting via het meegeleverde type K thermokoppel. De automatische bereikkeuze en het 3,5 inch LC kleurenscherm maken eenvoudige en nauwkeurige bediening mogelijk. De isolatiemeter maakt isolatietesten mogelijk met selecteerbare testspanningen van 125 V tot 1000 V en meet isolatieweerstanden tot 6000 MΩ. Hij ondersteunt ook de meting van de polarisatie-index (PI) en de absorptieverhouding (DAR), waardoor een gefundeerde beoordeling van de isolatiekwaliteit van kabels, motoren, schakelkasten en elektrische systemen mogelijk is.
Dankzij het geïntegreerde datageheugen kunnen meetresultaten direct op het apparaat worden opgeroepen voor latere analyse. De opgenomen gegevens kunnen via Bluetooth draadloos worden overgedragen naar een smartphone of tablet - bijzonder praktisch voor documentatie en testrapporten. Andere functies zoals automatische ontlading na de meting, registratie van MIN/MAX/PEAK-waarden, hold-functie en een vergrendelknop voor handsfree bediening maken het apparaat compleet. De isolatiemeter voldoet aan de hoogste veiligheidseisen volgens CAT IV 600 V / CAT III 1000 V en kan daarom ook veilig worden gebruikt voor werkzaamheden in de energiedistributie en gebouwentechniek.
Typische toepassingsgebieden voor deze isolatiemeter zijn elektrische installatie, schakelkastbouw, onderhoud van machines en systemen, fotovoltaïsche systemen, de dienstverlenende sector en technische opleidingscentra. Met zijn combinatie van veelzijdigheid, precisie en moderne aansluitmogelijkheden is deze isolatiemeter een goed hulpmiddel voor elke professional.
Gelijkspanning DC | |
Meetbereik tot | 0 ... 600 mV |
Resolutie | 0,1 mV |
Nauwkeurigheid | ±(0,9% +5 cijfers) |
Overbelasting | 1000 V |
Gelijkspanning DC | |
Meetbereik tot | 600 mV ... 6 V |
Resolutie | 0,001 V |
Nauwkeurigheid | ±(0,9% +5 cijfers) |
Gelijkspanning DC | |
Meetbereik tot | 6 ... 60 V |
Resolutie | 0,01 V |
Nauwkeurigheid | ±(0,9% +5 cijfers) |
Gelijkspanning DC | |
Meetbereik tot | 60 ... 600 V |
Resolutie | 0,1 V |
Nauwkeurigheid | ±(1 % +5 cijfers) |
Gelijkspanning DC | |
Meetbereik tot | 600 ... 1000 V |
Resolutie | 1 V |
Nauwkeurigheid | ±(1 % +5 cijfers) |
Gelijkstroom DC | |
Meetbereik tot | 0 ... 200 µA |
Resolutie | 0,1 µA |
Nauwkeurigheid | ±(0,9% +8 cijfers) |
Gelijkstroom DC | |
Meetbereik tot | 200 µA ... 600 mA |
Resolutie | 0,1 mA |
Nauwkeurigheid | ±(1,2 % +3 cijfers) |
Gelijkstroom DC | |
Meetbereik tot | 600 mA ... 10 A |
Resolutie | 0,01 A |
Nauwkeurigheid | ±(1,5% +5 cijfers) |
Capaciteit | |
Meetbereik tot | 0 ... 60 nF |
Resolutie | 0,01 nF |
Nauwkeurigheid | ±(5 % +35 cijfers) |
Capaciteit | |
Meetbereik tot | 60 ... 600 nF |
Resolutie | 0,1 nF |
Nauwkeurigheid | ±(2,5% +8 cijfers) |
Capaciteit | |
Meetbereik tot | 600 nF ... 6 µF |
Resolutie | 0,001 µF |
Nauwkeurigheid | ±(3 % +5 cijfers) |
Capaciteit | |
Meetbereik tot | 6 ... 60 µF |
Resolutie | 0,01 µF |
Nauwkeurigheid | ±(3 % +5 cijfers) |
Capaciteit | |
Meetbereik tot | 60 ... 600 µF |
Resolutie | 0,1 µF |
Nauwkeurigheid | ±(3 % +5 cijfers) |
Capaciteit | |
Meetbereik tot | 600 ... 6000 µF |
Resolutie | 1 µF |
Nauwkeurigheid | ±(2,5% +20 cijfers) |
Temperatuur type K | |
Meetbereik tot | -20 ... +600 °C |
Resolutie | 0,1 °C |
Nauwkeurigheid | ±(3% v.Mw. +5 °C) |
Temperatuur type K | |
Meetbereik tot | 600 ... 1000 °C |
Resolutie | 1 °C |
Nauwkeurigheid | ±(3% v.Mw. +5 °C) |
Temperatuur type K | |
Meetbereik tot | -4 ... +600 °F |
Resolutie | 0,1 °F |
Nauwkeurigheid | ±(3% v.Mw. +9 °C) |
Temperatuur type K | |
Meetbereik tot | 600 ... 1832 °F |
Resolutie | 1 °F |
Nauwkeurigheid | ±(3% v.Mw. +9 °C) |
AC-spanning | |
Meetbereik tot | 0 ... 6 V |
Resolutie | 0,001 V |
Nauwkeurigheid | ±(1 % +5 cijfers) @50 ... 60 Hz / ±(3% +5 cijfers) @61 ... 1000 Hz |
Overbelasting | 1000 V |
Frequentiebereik | 50 ... 1000 Hz |
AC-spanning | |
Meetbereik tot | 6 ... 60 V |
Resolutie | 0,01 V |
Nauwkeurigheid | ±(1 % +5 cijfers) @50 ... 60 Hz / ±(3% +5 cijfers) @61 ... 1000 Hz |
Frequentiebereik | 50 ... 1000 Hz |
AC-spanning | |
Meetbereik tot | 60 ... 600 V |
Resolutie | 0,1 V |
Nauwkeurigheid | ±(1 % +5 cijfers) @50 ... 60 Hz / ±(3% +5 cijfers) @61 ... 1000 Hz |
Frequentiebereik | 50 ... 1000 Hz |
AC-spanning | |
Meetbereik tot | 600 ... 1000 V |
Resolutie | 1 V |
Nauwkeurigheid | ±(1,2% +5 cijfers) @50 ... 60 Hz / ±(3% +5 cijfers) @61 ... 1000 Hz |
Frequentiebereik | 50 ... 1000 Hz |
Wisselstroom AC | |
Meetbereik tot | 0 ... 200 µA |
Resolutie | 0,1 µA |
Nauwkeurigheid | ±(1,2% +8 cijfers) |
Frequentiebereik | 50 ... 1000 Hz |
Wisselstroom AC | |
Meetbereik tot | 200 µA ... 600 mA |
Resolutie | 0,1 mA |
Nauwkeurigheid | ±(1,2% +5 cijfers) |
Frequentiebereik | 50 ... 1000 Hz |
Wisselstroom AC | |
Meetbereik tot | 600 mA ... 10 A |
Resolutie | 0,01 A |
Nauwkeurigheid | ±(1,5% +5 cijfers) |
Frequentiebereik | 50 ... 1000 Hz |
Isolatieweerstand | |
Testspanning DC | 125 V |
Meetbereik tot | 0,125 ... 6 M Ω |
Resolutie | 0,001 M Ω |
Nauwkeurigheid | ±(2 % +10 cijfers) |
Isolatieweerstand | |
Testspanning DC | 250 V |
Meetbereik tot | 0,25 ... 6 M Ω |
Resolutie | 0,001 M Ω |
Nauwkeurigheid | ±(2 % +15 cijfers) |
Isolatieweerstand | |
Testspanning DC | 500 V |
Meetbereik tot | 0,5 ... 6 M Ω |
Resolutie | 0,001 M Ω |
Nauwkeurigheid | ±(2 % +10 cijfers) |
Isolatieweerstand | |
Testspanning DC | 1000 V |
Meetbereik tot | 1 ... 6 M Ω |
Resolutie | 0,001 M Ω |
Nauwkeurigheid | ±(3% +10 cijfers) |
Isolatieweerstand | |
Testspanning DC | 125 V, 250 V, 500 V, 1000 V |
Meetbereik tot | 6 ... 60 M Ω |
Resolutie | 0,01 M Ω |
Nauwkeurigheid | ±(2 % +10 cijfers) |
Isolatieweerstand | |
Testspanning DC | 125 V, 250 V, 500 V, 1000 V |
Meetbereik tot | 60 ... 600 M Ω |
Resolutie | 0,1 M Ω |
Nauwkeurigheid | ±(4 % +5 cijfers) |
Isolatieweerstand | |
Testspanning DC | 125 V, 250 V, 500 V, 1000 V |
Meetbereik tot | 600 ... 6000 M Ω |
Resolutie | 1 M Ω |
Nauwkeurigheid | ±(5% +10 cijfers) |
Weerstand | |
Meetbereik tot | 0 ... 600 Ω |
Resolutie | 0,1 Ω |
Nauwkeurigheid | ±(1,2% +10 cijfers) |
Weerstand | |
Meetbereik tot | 600 Ω ... 6 kΩ |
Resolutie | 0,001 kΩ |
Nauwkeurigheid | ±(1,5% +5 cijfers) |
Weerstand | |
Meetbereik tot | 6 ... 60 kΩ |
Resolutie | 0,01 Ω |
Nauwkeurigheid | ±(1,5% +5 cijfers) |
Weerstand | |
Meetbereik tot | 60 ... 600 kΩ |
Resolutie | 0,1 kΩ |
Nauwkeurigheid | ±(1,5% +5 cijfers) |
Weerstand | |
Meetbereik tot | 600 kΩ ... 6 M Ω |
Resolutie | 0,001 M Ω |
Nauwkeurigheid | ±(1,5% +5 cijfers) |
Weerstand | |
Meetbereik tot | 6 ... 60 M Ω |
Resolutie | 0,01 M Ω |
Nauwkeurigheid | ±(2,5% +10 cijfers) |
Frequentie | |
Meetbereik tot | 40 ... 10000 Hz |
Resolutie | 0,01 Hz |
Nauwkeurigheid | ±(1 % +5 cijfers) |
Algemene technische gegevens | |
Meetfuncties | MIN, MAX, VASTHOUDEN, PI, DAR |
Display type | LCD-kleurenscherm |
Schermgrootte | 3,5 Douane |
Refresh rate beeldscherm | 3 x per seconde |
Meetfrequentie | 3 Hz |
Opslagmedium | Intern geheugen |
Opslagcapaciteit | 1800 Waarden |
Opslaginterval van | 1 s |
Opslaginterval tot | 60 min. |
Interface | Bluetooth |
Automatische uitschakeling van...tot | 15 ... 60 min. |
Automatische uitschakeling kan worden gedeactiveerd | Ja |
Veiligheidsnorm | CAT III 1000V, CAT IV 600 V |
Diode test | Teststroom: <1,5 mA Max. Spanning in open circuit: 3,2 V DC |
Menutaal | Engels, Engels (GB) |
Beschermingsklasse (apparaat) | IP65 |

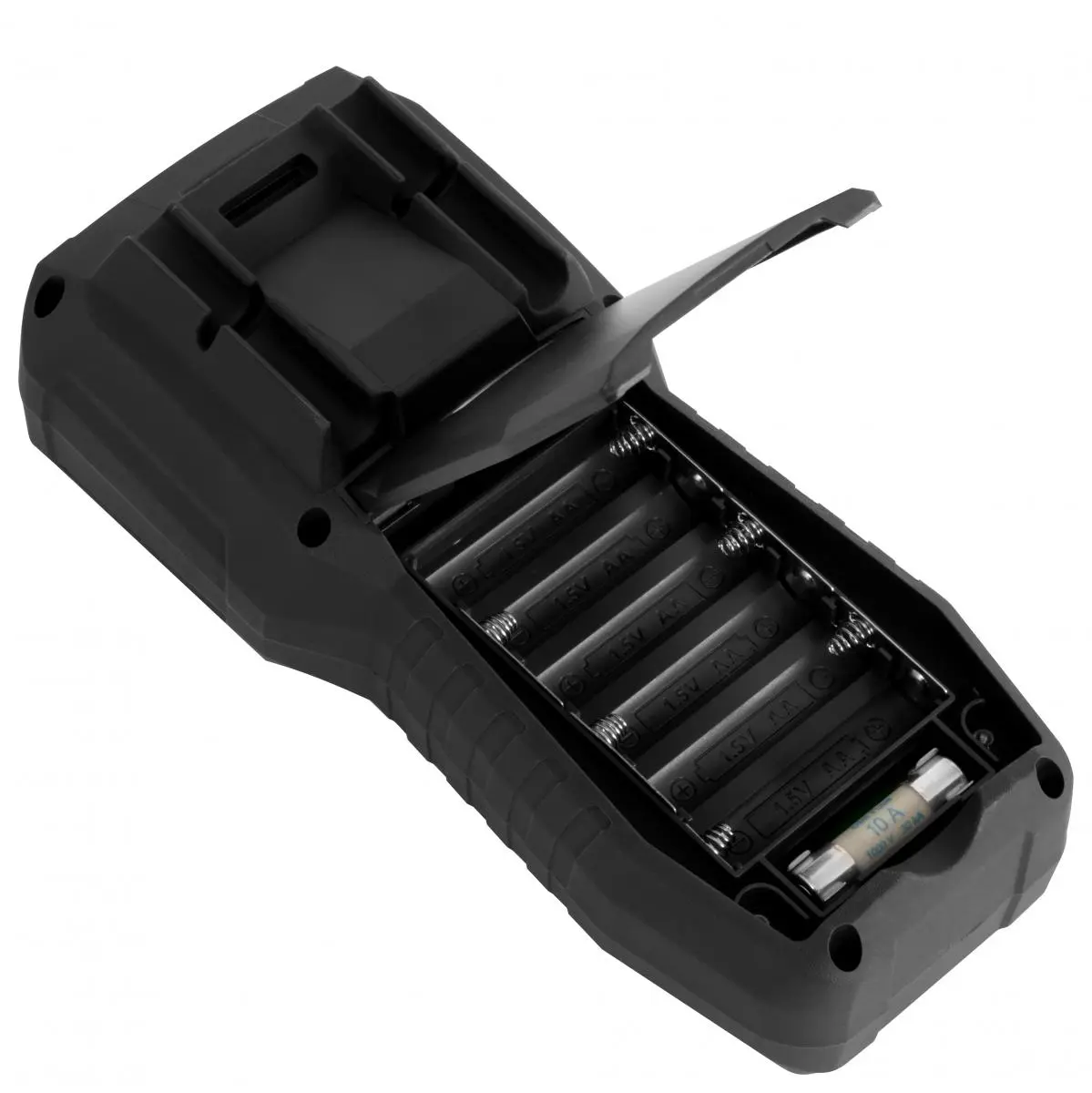

Batterij | 6 x 1,5 V AA-batterij , Alkali-mangaan |
Capaciteit | 2500 mAh |
Omgevingscondities | 5 ... 40 °C , 0 ... 80 % r. F. |
Opslagomstandigheden | -20 ... 60 °C , 0 ... 80 % r. F. |
Afmetingen ( L x B x H ) | 215 x 100 x 65 mm |
Gewicht | 569 g |
