Hoogwaardige inspectiecamera met gelijktijdige beeldweergave van front- en zijcamera

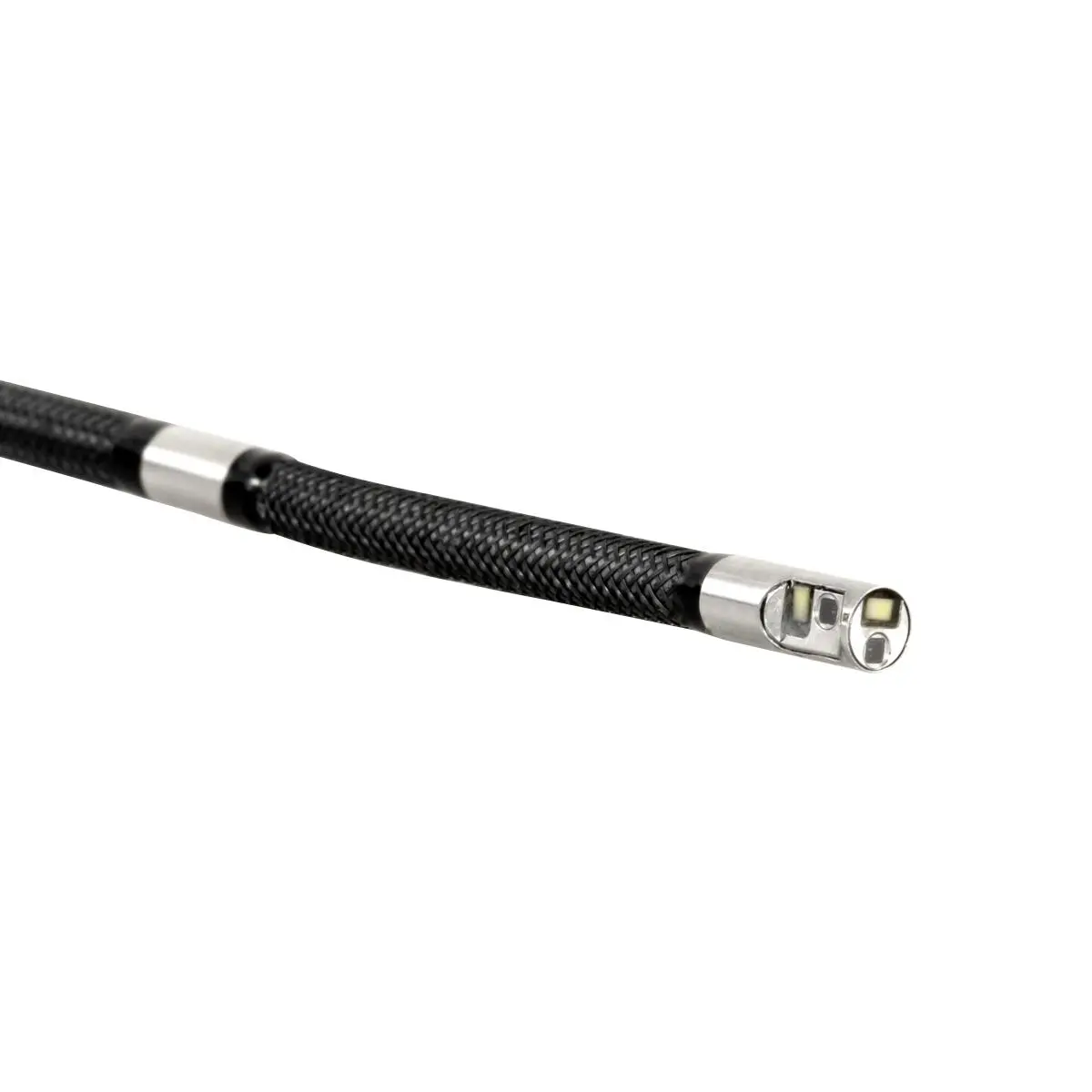

Deze inspectiecamera is het enige apparaat uit de PCE-VE 1500-serie dat is uitgerust met twee camera's. Eén camera is naar voren gericht en de andere naar de zijkant. Beide camera's zijn zeer dicht naast elkaar op de camerakop geplaatst. Naast elke camera bevindt zich een led waarmee het gezichtsveld indien nodig kan worden verlicht. Instellingen op de inspectiecamera voor de beeldweergave op het display en voor de verlichting van het cameragezichtsveld gelden altijd gelijktijdig voor beide camera's en beide lichtbronnen.

De gebruiker kan op elk moment kiezen of het apparaat het actuele beeld van de frontcamera, dat van de zijcamera of beide beelden naast elkaar op het grote touchscreen weergeeft. De gelijktijdige weergave van beide camera's vergemakkelijkt de oriëntatie tijdens de visuele inspectie aanzienlijk. Bovendien is het vooral bij zeer beperkte ruimte voordelig om zowel de front- als de zijcamera te kunnen gebruiken.

Foto's en video's kunnen echter niet gelijktijdig met beide camera's worden opgenomen. Bij opnamen in de weergavemodus waarin beide camera's zichtbaar zijn, worden alleen de beelden van de geactiveerde camera opgeslagen. Als de gebruiker beeldbijschriften heeft geactiveerd, verschijnen deze alleen op het beeld van de geactiveerde camera. Standaard biedt het apparaat onder het menupunt Watermerk bijvoorbeeld overlays met datum en tijd of de camera-aanduiding CAM1 of CAM2. De geselecteerde bijschriften verschijnen bij de geactiveerde camera in kleine rode letters aan de rand van het beeld. Als de andere camera moet worden geactiveerd, kan dat bij deze endoscoop heel eenvoudig via het touchscreen. U hoeft alleen tweemaal op het beeld ervan te tikken in de weergave waarin de beelden van beide camera's naast elkaar worden getoond.

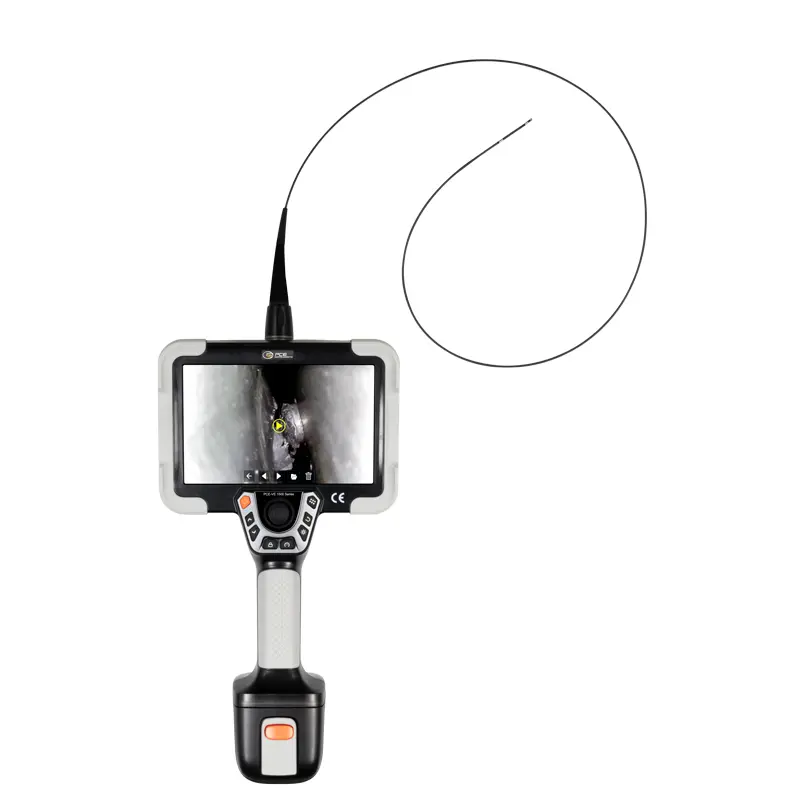

De flexibele endoscoopkabel is slechts 3,8 mm dik en ca. 1,87 meter lang, gemeten vanaf de voorkant van de camerakop tot aan de rubberen bekleding bij het aansluitgedeelte. Daardoor kunnen met dit apparaat ook interne oppervlakken en onderdelen grondig worden onderzocht die alleen via zeer smalle openingen toegankelijk zijn. De met een joystick in alle richtingen buigbare camerakop is 42 millimeter lang en heeft bij een buighoek van 90 graden een buigradius van 35 mm.

Bijzonderheden van de PCE-VE 1500-serie

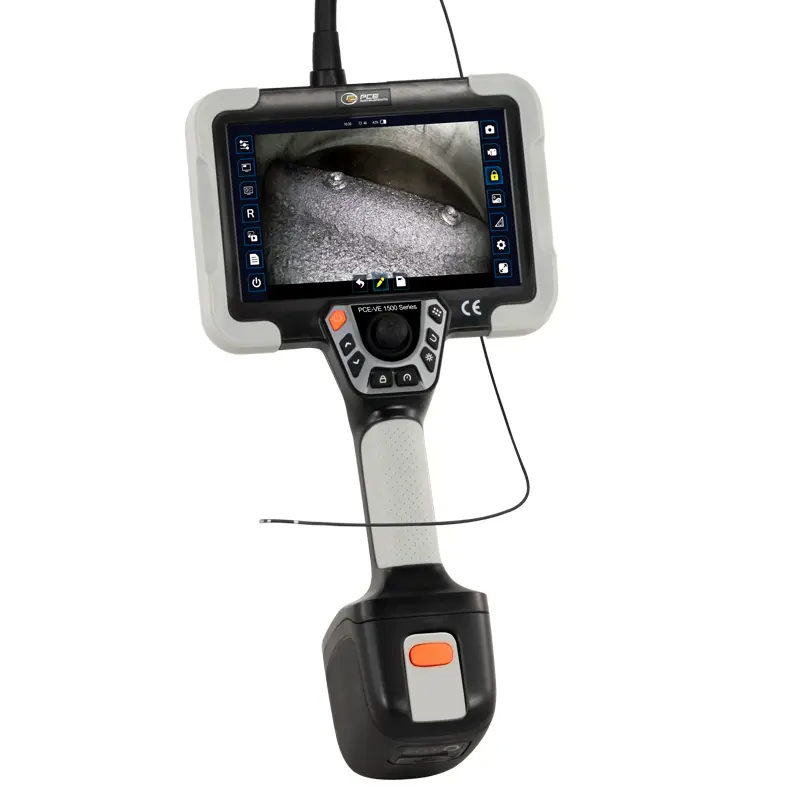

Elke endoscoop uit deze serie beschikt over hetzelfde basisapparaat met uitgebreide functies en nuttige accessoires. De afzonderlijke modellen verschillen alleen in de camera's en in de lengtes en diameters van de camerakabels. Dankzij de functietoetsen, het touchscreen en de joystick op het basisapparaat zijn deze endoscopen zeer comfortabel te bedienen.

De endoscoop weegt met accu en camera-eenheid iets meer dan twee kilogram. Het apparaat kan probleemloos met één hand worden gedragen. Afhankelijk van de omgeving kunnen voor langer gebruik ook de schouderriem, een magnetische houder of een statief aan de daarvoor bestemde bevestigingspunten worden bevestigd. Terwijl het apparaat met één hand wordt vastgehouden, kunnen met dezelfde hand ook de joystick en de functietoetsen op de handgreep worden bediend. Tot deze functietoetsen behoren de ontspanknop en de toets voor het regelen van de lichtintensiteit van het cameragezichtsveld. Met de andere hand kan de camerakabel worden geleid.

Verwisselbare endoscoopkabel met motor

Een van de standaardkenmerken van deze endoscopen is de gemotoriseerde beweging van de camerakop. Daarom zijn de camera, camerakabel en motor als één geheel geconstrueerd. Deze complete camera-eenheid kan indien nodig eenvoudig worden vervangen. De aansluiting op het basisapparaat kan zeer eenvoudig worden vastgezet en weer losgemaakt. Om de bestendigheid te verhogen, is de kabel omhuld met wolfraamvlechtwerk en is de punt van de camerakop vervaardigd uit een titaniumlegering.

Bediening van de camerakop met een joystick

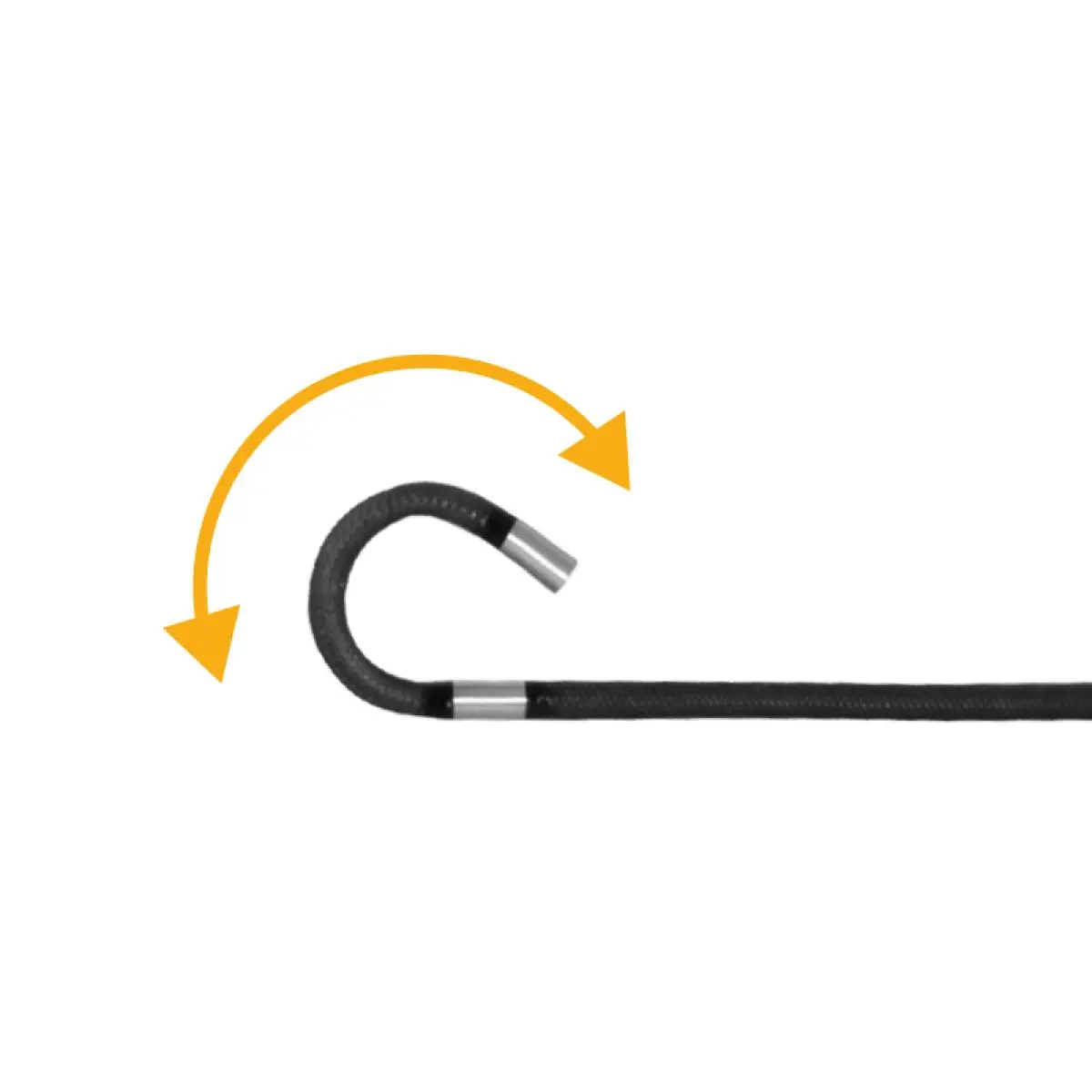

Om met de kijkhoek van de camera precies de te onderzoeken plaatsen vast te leggen, kan de camerakop met de joystick worden bewogen. De beweegbare camerakop kan in alle richtingen worden gebogen, plaatselijk zelfs meer dan 180 graden. De joystick is zo uitgevoerd en tussen de handgreep en het display geplaatst dat hij moeiteloos met slechts één vinger kan worden bediend.

Touchscreenfuncties

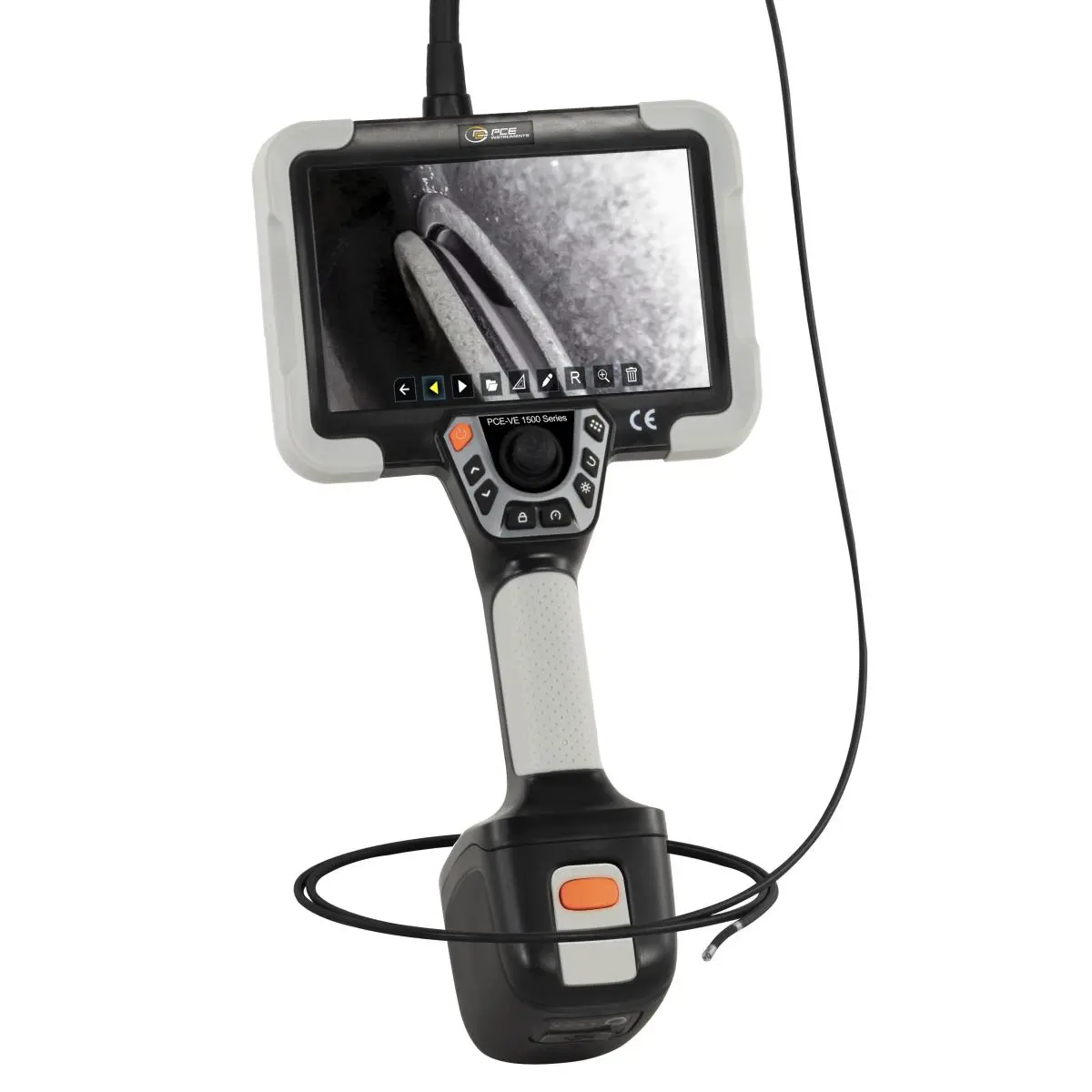

Het zeven inch grote display toont actuele en opgeslagen beelden niet alleen afzonderlijk. Met de beeld-in-beeldfunctie kan ook het actuele beeld met een opgeslagen beeld worden vergeleken. Als touchscreen biedt de monitor bovendien zeer eenvoudig en snel toegang tot de menufuncties. Zonder touchscreen zouden de uitgebreide functies voor het markeren van details en het plaatsen van aantekeningen op de beelden nauwelijks bruikbaar zijn.

De actuele en opgeslagen beelden kunnen op het display meerdere malen digitaal worden vergroot. Daarvoor hoeft u alleen tweemaal op het beeld te tikken of het met twee vingers uit elkaar te trekken. Het vergrote beeldfragment kan indien nodig met een vinger over het touchscreen worden verschoven. Zo kan het volledige beeld direct op het apparaat worden gecontroleerd. Opgeslagen beelden kunnen belangrijke details direct op het touchscreen met een gekleurde cirkel, pijlen of bijschriften worden gemarkeerd. Deze gemarkeerde beelden kunnen vervolgens onder de oude naam of als extra beelden worden opgeslagen.

Met de pictogrammen voor de extra functies kan de endoscoop grotendeels intuïtief via het touchscreen worden bediend. Met behulp van de beeld-in-beeldfunctie kan bijvoorbeeld het actuele livebeeld worden vergeleken met een zojuist bevroren beeld of met een eerder opgeslagen beeld. Standaard verschijnt het livebeeld rechtsboven als uitsnede. Door er tweemaal op te tikken wordt het livebeeld groot weergegeven en verschuift het oudere beeld naar rechtsboven.

Aansluitingen

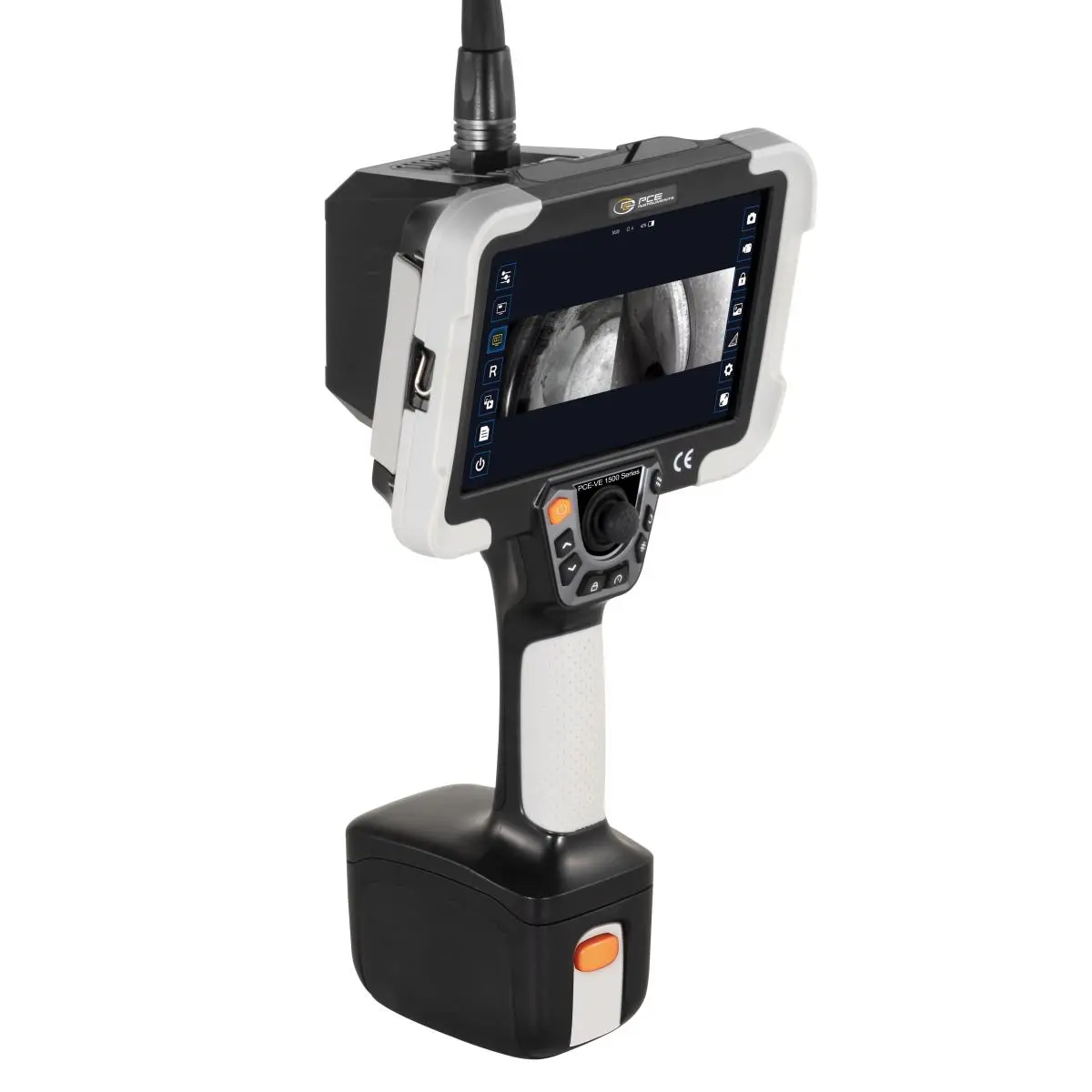

De endoscoop beschikt voor gegevensoverdracht over de volgende aansluitingen: USB-A, USB-C, HDMI, audio, WiFi en een geheugenkaartsleuf voor SD-kaarten tot 128 GB. Alle aansluitingen bevinden zich in het basisapparaat, links van het touchscreen onder een afdekking.
