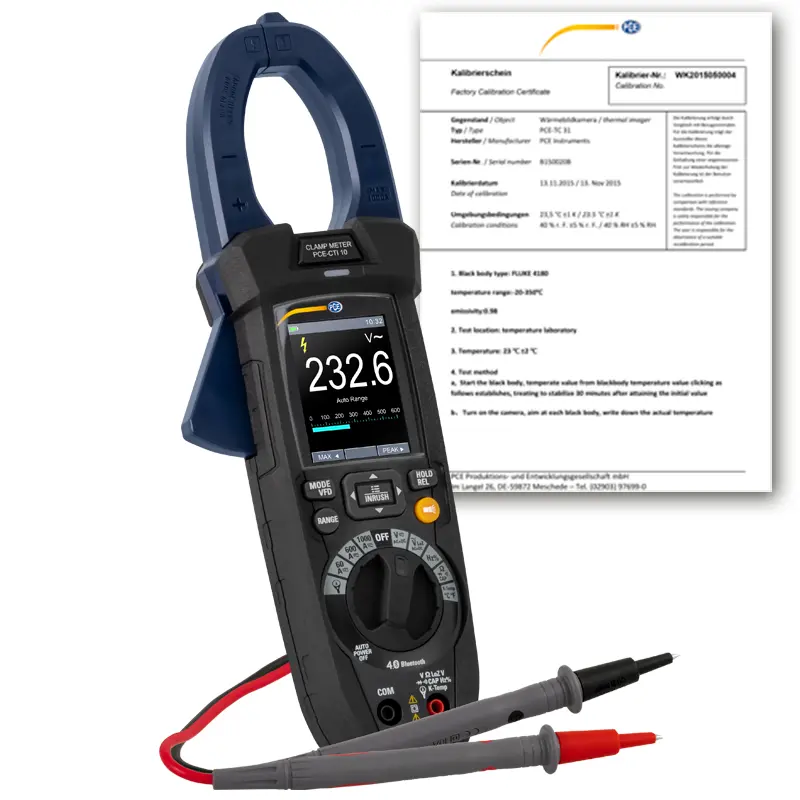

HVAC meter PCE-CTI 10-ICA

HVAC meter PCE-CTI 10-ICA [vergroten]
HVAC meter PCE-CTI 10-ICA
HVAC meter Lichtbron
HVAC meter Display
HVAC meter Toepassingsfoto
HVAC meter Toepassingsfoto
HVAC meter Toepassingsfoto
HVAC meter Toepassingsfoto

HVAC meter PCE-CTI 10-ICA incl. ISO-kalibratiecertificaat

Best.nr.: PCE-CTI 10-ICA
EAN: 4250348729576
439,90 €
532,28 €
Prijzen zijn netto, exclusief BTW en 8,00 € netto verzendkosten
:
4250348729576
PCE-CTI 10-ICA
Levertijd:5-7 werkdagen

Toebehoren

Beschrijving

HVAC meter met Bluetooth 4.0 interface / Meetbereik 0 ... 1500 V AC/DC / Uit te breiden met extra flexibele stroomklem voor metingen tot 3000 A AC / Inschakelstroommeting / VFD-functie / Met ISO-kalibratiecertificaat

De HVAC meter is het ideale meetinstrument voor het meten van spanningen tot 1500 V AC/DC en stroom tot 1000 A AC/DC. De meting van de HVAC meter is inductief. Hiervoor wordt de spanningskabel in de stroomklem van de HVAC meter geplaatst. Dit heeft als bijzonder voordeel dat de stroom tijdens bedrijf gemeten kan worden. Als gevolg hiervan wordt de HVAC meter bijvoorbeeld gebruikt bij onderhoudswerkzaamheden aan een fotovoltaïsch systeem. Fotovoltaïsche systemen bestaan uit veel verschillende zonnecellen die in serie met elkaar verbonden zijn. Hier kunnen de individuele stromen van afzonderlijke rijen worden gemeten met de HVAC meter om mogelijke fouten te beperken.

Naast de normale spannings- en stroommeting kan de HVAC meter ook de inschakelstroom meten. Inschakelstromen zijn stromen die bijzonder hoog zijn bij het inschakelmoment. Deze stromen worden gegenereerd wanneer bijvoorbeeld motoren voor ventilatiesystemen worden opgestart of wanneer stadionverlichting wordt ingeschakeld. Deze meting met de HVAC meter is vooral belangrijk voor de dimensionering van toevoerleidingen en zekeringen. Frequentieomvormers zijn converters die de spanning aan de primaire kant met gewijzigde frequentie en amplitude aan de secundaire kant uitvoeren. Met de HVAC meter en de VFD-meetfunctie kunnen ook metingen met een frequentie van 45 Hz... 1 kHz worden doorgevoerd.

Daarnaast heeft de mulitmeter een Bluetooth 4.0 interface. Met deze interface op de HVAC meter kan een verbinding met een Android- en iOS-apparaat tot stand worden gebracht. Met de gratis app "Meterbox Pro" kunnen de door de HVAC meter gemeten waarden worden weergegeven en opgeslagen voor latere analyse.

 
Met de datalogger functie kan de HVAC meter alle gemeten waarden met elk ingesteld interval opslaan. Na een meting kunnen de waarden grafisch worden weergegeven via de HVAC meter. Elk afzonderlijk meetpunt kan ook afzonderlijk van de HVAC meter worden afgelezen. De opslagruimte bij de HVAC meter heeft een grootte van 16 groepen en een totale opslagruimtegrootte van 100.000 meetwaarden. De gemeten waarde met datum en tijd wordt opgeslagen met de HVAC meter.

De HVAC meter kan worden uitgebreid met een optionele stroomklem. De extra stroomklem naar de HVAC meter is flexibel en kan daarom worden aangepast aan de meettaak. Met de verlengde stroomklem naar de HVAC meter kunnen stroommetingen tot 3000 A AC worden uitgevoerd. De flexibele stroomklem is aangesloten op de spanningsingang van de HVAC meter. De spanningswaarde wordt vervolgens door de HVAC meter omgezet in een bruikbare stroomwaarde en weergegeven op het display.

Vanwege de vele verschillende functies en het hoge meetbereik wordt de HVAC meter bijvoorbeeld gebruikt bij de inspectie van fotovoltaïsche systemen, water- en windenergiecentrales of bij de installatie van niet-mobiele elektrische machines. De HVAC meter wordt uitgerust met een ISO-kalibratiecertificaat.

Kenmerken

- gratis app voor Android en iOS
- meetbereik 0 ... 1500 V AC/DC
- datalogging voor maximaal 100.000 meetwaarden
- inschakelstroommeting
- aanvullend met LowZ spanningsmeting
- 2.36 "TFT-display
- met spannings- en temperatuurmeting
- optioneel met kalibratiecertificaat
- incl. ISO-kalibratiecertificaat

Specificaties

Gelijkspanning DC
Meetbereik  -600 ... +600 mV
Resolutie  0,1 mV
Nauwkeurigheid  ±(0,8% van de meetwaarde +8 cijfers)
Overbelasting  1500 V GELIJKSTROOM / 1000 V WISSELSTROOM

Gelijkspanning DC
Meetbereik  -6 ... +6 V
Resolutie  0,001 V
Nauwkeurigheid  ±(0,5% van de meetwaarde +5 cijfers)

Gelijkspanning DC
Meetbereik  -60 ... +60 V
Resolutie  0,01 V
Nauwkeurigheid  ±(0,5% van de meetwaarde +5 cijfers)

Gelijkspanning DC
Meetbereik  -600 ... +600 V
Resolutie  0,1 V
Nauwkeurigheid  ±(0,8% van de meetwaarde +5 Digits)

Gelijkspanning DC
Meetbereik  -1500 ... +1500 V
Resolutie  1 V
Nauwkeurigheid  ±(0,8% van de meetwaarde +5 Digits)

Gelijkstroom DC
Meetbereik  -60 ... +60 A
Resolutie  0,01 A
Nauwkeurigheid  ±(3,0 % van de meetwaarde +8 cijfers)

Gelijkstroom DC
Meetbereik  -600 ... +600 A
Resolutie  0,1 A
Nauwkeurigheid  ±(3,0 % van de meetwaarde +8 cijfers)

Gelijkstroom DC
Meetbereik  -1000 ... +1000 A
Resolutie  1 A
Nauwkeurigheid  ±(3,0 % van de meetwaarde +8 cijfers)

Capaciteit
Meetbereik  0 ... 60 nF
Resolutie  0,01 nF
Nauwkeurigheid  ±(3,0 % van de meetwaarde +20 cijfers)

Capaciteit
Meetbereik  0 ... 600 nF
Resolutie  0,1 nF
Nauwkeurigheid  ±(3,0 % van de meetwaarde +8 cijfers)

Capaciteit
Meetbereik  0 ... 6 µF
Resolutie  0,001 µF
Nauwkeurigheid  ±(3,0 % van de meetwaarde +8 cijfers

Capaciteit
Meetbereik  0 ... 60 µF
Resolutie  0,01 µF
Nauwkeurigheid  ±(3,0 % van de meetwaarde +8 cijfers)

Capaciteit
Meetbereik  0 ... 600 µF
Resolutie  0,1 µF
Nauwkeurigheid  ±(3,0 % van de meetwaarde +8 cijfers)

Capaciteit
Meetbereik  0 ... 6000 µF
Resolutie  1 µF
Nauwkeurigheid  ±(3,5% van de meetwaarde +20 cijfers)

Capaciteit
Meetbereik  0 ... 60 mF
Resolutie  0,01 mF
Nauwkeurigheid  alleen voor referentie

Capaciteit
Meetbereik  0 ... 600 mF
Resolutie  0,1 mF
Nauwkeurigheid  alleen voor referentie

Wisselstroom AC
Meetbereik  0 ... 60 A
Resolutie  0,01 A
Nauwkeurigheid  ±(2,5% van de meetwaarde +5 cijfers)
Overbelasting  1000 A AC
Frequentiebereik  50 ... 60 Hz

Wisselstroom AC
Meetbereik  0 ... 600 A
Resolutie  0,1 A
Nauwkeurigheid  ±(2,5% van de meetwaarde +5 cijfers)
Frequentiebereik  50 ... 60 Hz

Wisselstroom AC
Meetbereik  0 ... 1000 A
Resolutie  1 A
Nauwkeurigheid  ±(2,5% van de meetwaarde +5 cijfers)
Frequentiebereik  50 ... 60 Hz

Weerstand
Meetbereik  0 ... 600 Ω
Resolutie  0,1 Ω
Nauwkeurigheid  ±(1,0 % van de meetwaarde +10 cijfers)

Weerstand
Meetbereik  0 ... 6 kΩ
Resolutie  0,001 kΩ
Nauwkeurigheid  ±(0,8% van de meetwaarde +5 cijfers)

Weerstand
Meetbereik  0 ... 60 kΩ
Resolutie  0,01 kΩ
Nauwkeurigheid  ±(0,8% van de meetwaarde +5 cijfers)

Weerstand
Meetbereik  0 ... 600 kΩ
Resolutie  0,1 kΩ
Nauwkeurigheid  ±(0,8% van de meetwaarde +5 cijfers)

Weerstand
Meetbereik  0 ... 6 MΩ
Resolutie  0,001 MΩ
Nauwkeurigheid  ±(0,8% van de meetwaarde +5 cijfers)

Weerstand
Meetbereik  0 ... 60 MΩ
Resolutie  0,01 MΩ
Nauwkeurigheid  ±(2,5 % van de meetwaarde +10 cijfers)

Frequentie
Meetbereik  0 ... 60 Hz
Resolutie  0,01 Hz
Nauwkeurigheid  ±(0,2% van de meetwaarde +5 cijfers)

Frequentie
Meetbereik  0 ... 600 Hz
Resolutie  0,1 Hz
Nauwkeurigheid  ±(0,2% van de meetwaarde +5 cijfers)

Frequentie
Meetbereik  0 ... 6 kHz
Resolutie  0,001 kHz
Nauwkeurigheid  ±(0,2% van de meetwaarde +5 cijfers)

Frequentie
Meetbereik  0 ... 60 kHz
Resolutie  0,01 kHz
Nauwkeurigheid  ±(0,2% van de meetwaarde +5 cijfers)

Frequentie
Meetbereik  0 ... 600 kHz
Resolutie  0,1 kHz
Nauwkeurigheid  ±(0,2% van de meetwaarde +5 cijfers)

Frequentie
Meetbereik  0 ... 6 MHz
Resolutie  0,001 MHz
Nauwkeurigheid  ±(0,2% van de meetwaarde +5 cijfers)

Temperatuur
Meetbereik  -40 ... +600 °C
Resolutie  0,1 °C
Nauwkeurigheid  ±(1,5 % van de meetwaarde +3 °C)

Temperatuur
Meetbereik  600 ... 1000 °C
Resolutie  1 °C
Nauwkeurigheid  ±(1,5 % van de meetwaarde +3 °C)

Temperatuur
Meetbereik  -40 ... +600 °F
Resolutie  0,1 °F
Nauwkeurigheid  ±(1,5 % van de meetwaarde +5,4 °F)

Temperatuur
Meetbereik  600 ... 1800 °F
Resolutie  1 °F
Nauwkeurigheid  ±(1,5 % van de meetwaarde +5,4 °F)

Temperatuur
Meetbereik  245 ... 600 K
Resolutie  0,1 K
Nauwkeurigheid  ±(1,5 % +3K)

Temperatuur
Meetbereik  600 ... 1273 K
Resolutie  1 K
Nauwkeurigheid  ±(1,5 % +3K)

Algemene technische gegevens
Frequentie  45 ... 1000 Hz
Type beeldscherm  TFT grafisch display
Schermgrootte  2,36 inch
Opslagmedium  Intern geheugen
Opslagcapaciteit  1600000 Waarden
Interface  Draadloze
Maximale kabeldiameter  45 mm
Veiligheidsnorm  CAT IV 600 V, CAT III 1000V, CAT II 1500 V
Afmetingen  Tang diameter horizontaal 38 mm
Tang diameter verticaal 63 mm
Opening tang 45 mm
Diodetest  Teststroom: <1,5 mA
Maximale spanning: 3,3 VDC
Menutaal  Engels, Engels (GB), Chinees
Beschermingsklasse (apparaat)  IP65
Stroomvoorziening  Primair: 100 ... 240 V AC, 50 ... 60 Hz
Secundair: 12 V DC, 2 A
Type aansluiting  Apparaat Europlug
Batterij  1 x 7,4 V stagiair , Lithium-polymeerbatterij
Capaciteit  1200 mAh
Bedrijfsomstandigheden  5 ... 40 °C , 0 ... 80 % r. F.
Opslagomstandigheden  -20 ... 60 °C , 0 ... 80 % r. F.
Afmetingen ( L x B x H )  275 x 100 x 45 mm
Gewicht  437 g

Leveromvang

1 x HVAC meter PCE-CTI 10-ICA
1 x thermokoppel Type-K met adapter
1 x paar meetkabels
1 x transportkoffer
1 x accu laadstation
1 x accu
1 x gebruikshandleiding
1 x ISO-Kalibratiecertificaat
