Best.nr.: PCE-TDS 200 SR

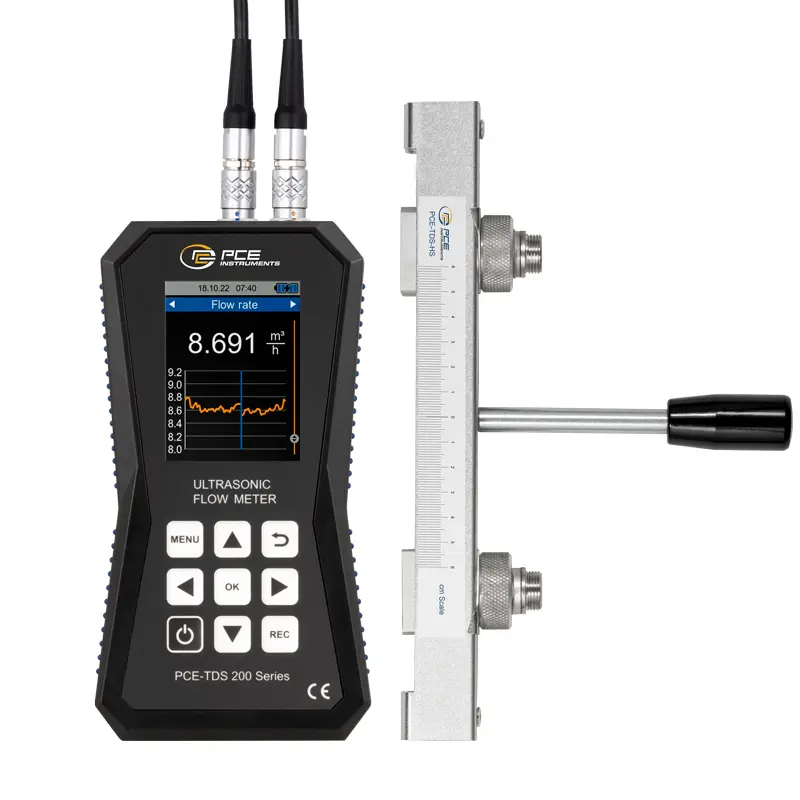

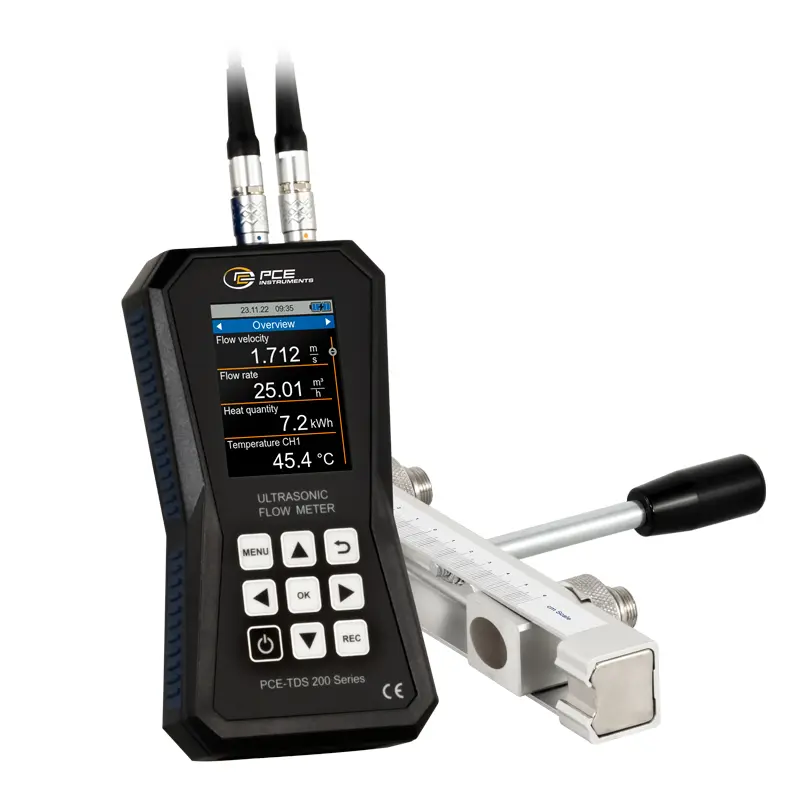

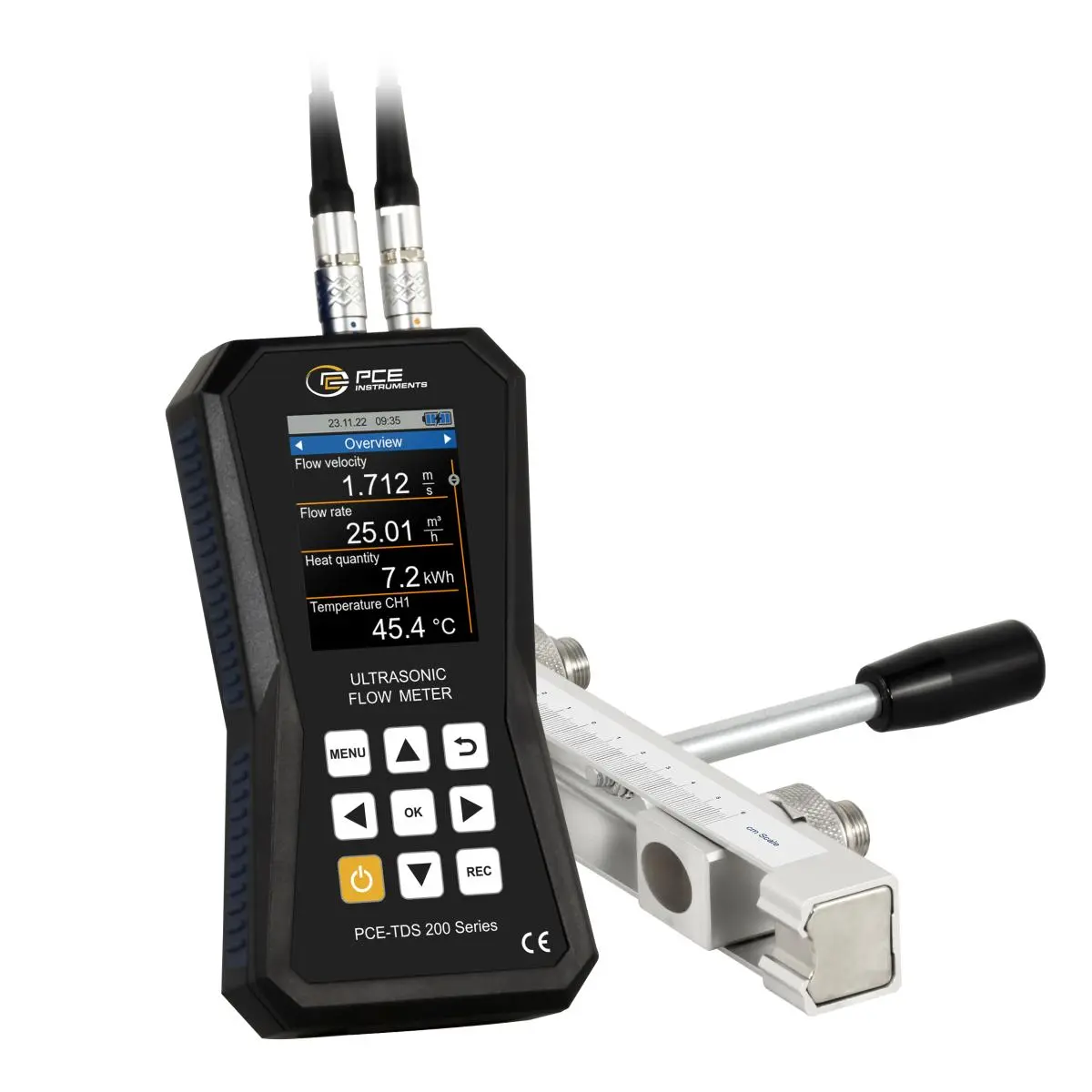

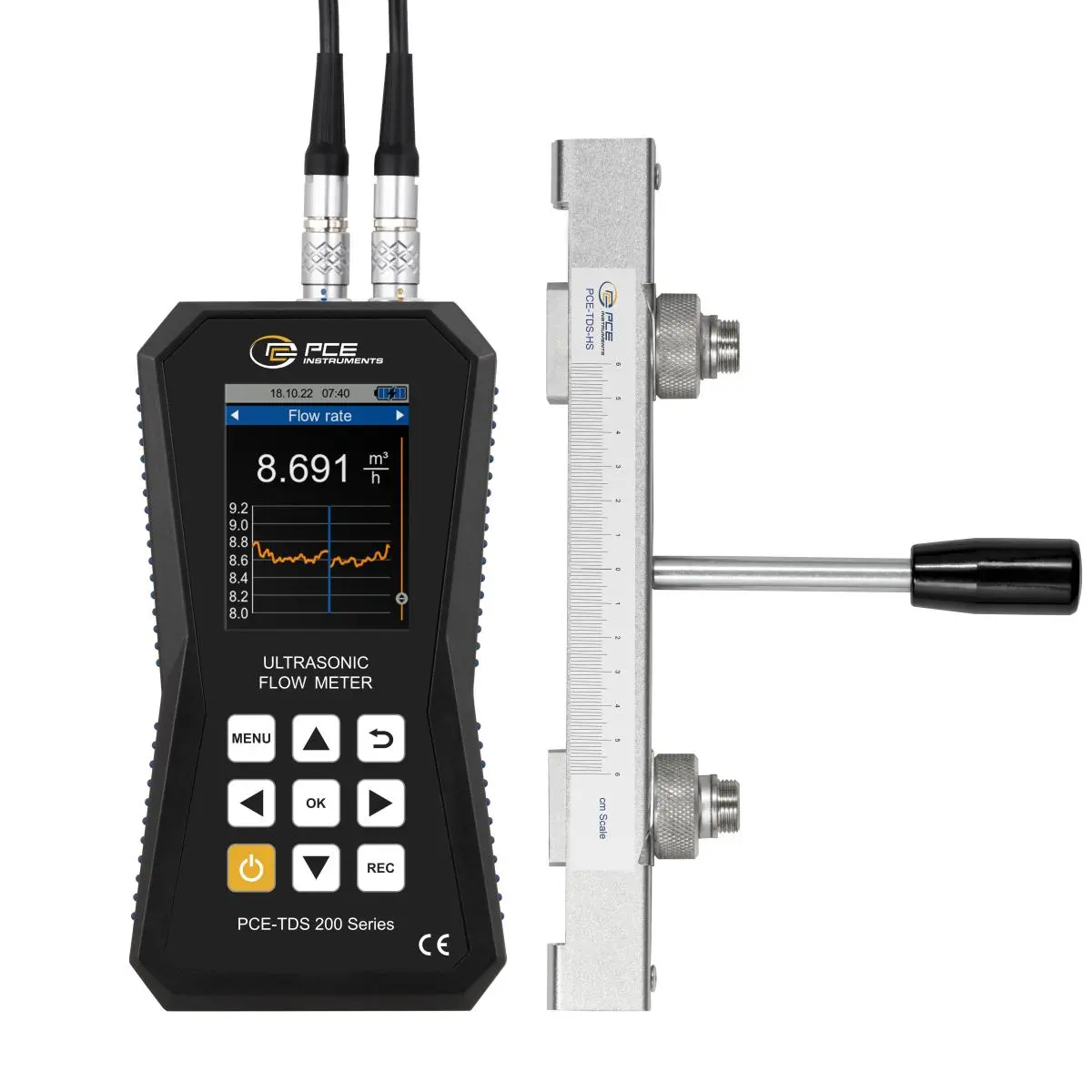

Flowmeter PCE-TDS 200 SR

2.188,90 €
2.648,57 €
:
4250348731432
PCE-TDS 200 SR
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
Levertijd: 10 - 14 dagen

Beschrijving

Flowmeter met 32 GB datageheugen / Meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de meetwaarde / diverse meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / naar keuze met DAkkS of ISO kalibratiecertificaat

De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van stromingsmetingen met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de flowmeter een groot aantal eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden op te slaan via de dataloggerfunctie van de ultrasone flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen voor de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat alle meetwaarden eenmalig. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de ultrasone flowmeter. Op de ultrasone flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de opgeslagen meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een eenvoudige bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de gemeten waarden van de ultrasone flowmeter is ook mogelijk met de software.

Om met de flowmeter de warmtehoeveelheid te bepalen, zijn twee extra thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en de gemeten stroming kan de flowmeter de hoeveelheid warmte bepalen. Indien gewenst kan de flowmeter tijdens de meting gelijktijdig de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de inspectie van verwarmingsinstallaties.

Het LC-kleurendisplay van de ultrasone flowmeter heeft een grootte van 2,8" en is daardoor gemakkelijk af te lezen. Optioneel kan de flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.

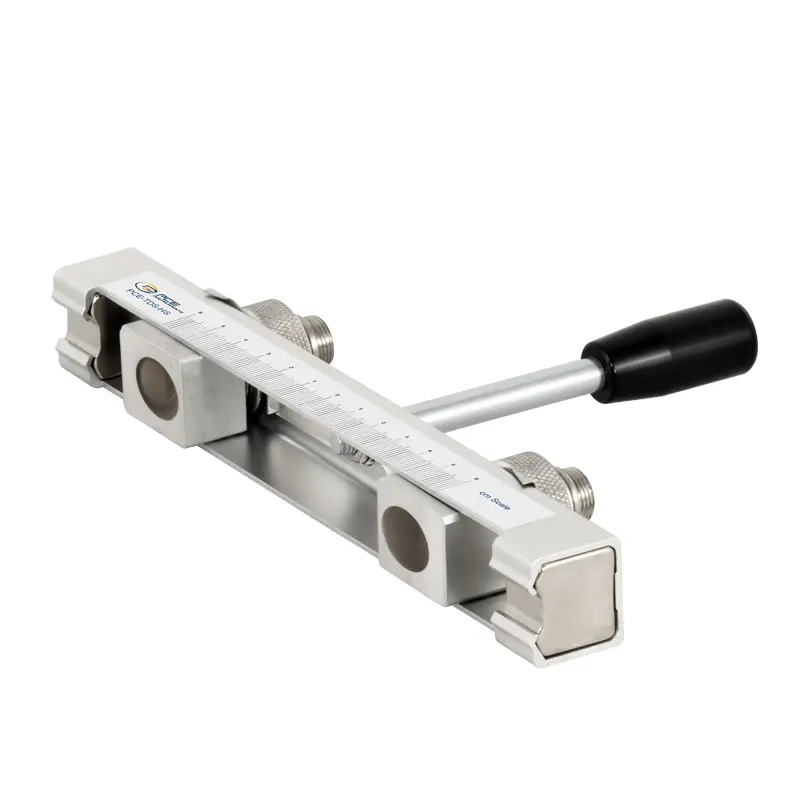

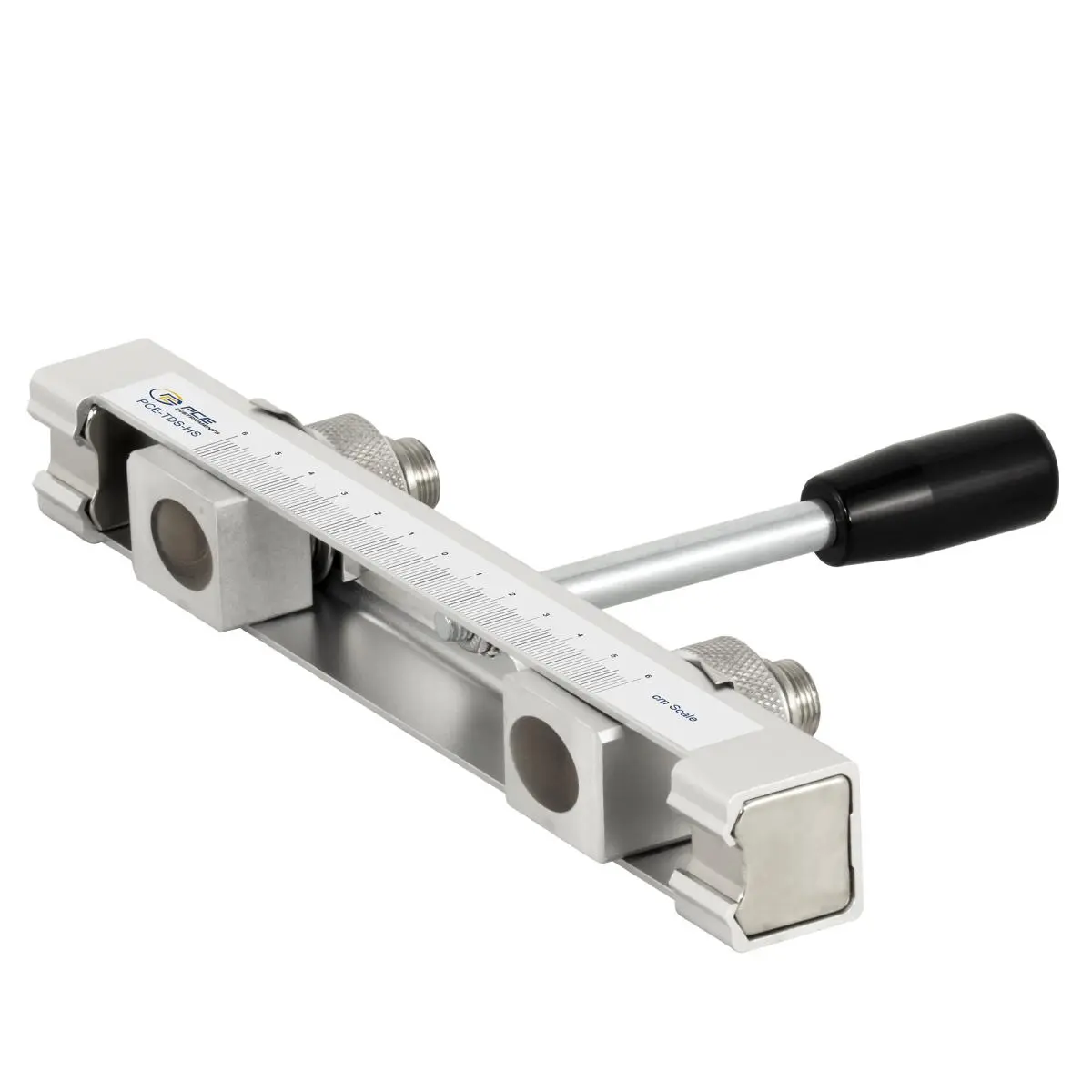

PCE-TDS 200 SR SENSOR
Op rail aangesloten sensoren voor leidingafmetingen DN 15 ... 100 / 20 ... 108 mm. Beide sensoren bevinden zich op één rail om de positionering van de sensoren te vereenvoudigen. Voor een eenvoudige bediening is er een handvat op de rail. Onder de rails bevinden zich magneten zodat de sensoren zich zelf kunnen vasthouden aan leidingen met ferro-metaal.

Kenmerken

- Meetbereik ±32 m/s
- USB-C interface voor gegevensoverdracht
- Optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de gemeten waarde
- Meting van de warmtehoeveelheid
- Datageheugen voor 10 miljoen meetpunten
- Individueel instelbare alarmgrenzen
- Naar keuze met ISO- of DAkkS-kalibratiecertificaat


Specificaties

Flowmeting



Meetbereik

±32 m/s

Resolutie

0,001 m/s

Nauwkeurigheid

DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s



DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s

Reproduceerbaarheid

±0,5% van het lezen





PCE-TDS 200 SR SENSOR

Sensorpaar

Doorsnede

DN 15 ... 100 / 20 ... 108 mm



Methode

Z, V, N, W

Gemiddeld

-Water



-Zeewater

-Olie



-Aardolie



-Methanol



-Ethanol



-Diesel



-Benzine



-Petroleum



-Door gebruiker ingesteld



(handmatige invoer van de geluidssnelheid van het medium)





Alle vloeistoffen met een onzuiverheid

<5%

Materiaal van de pijp

- Koper CU



- Staal FE



- Roestvrij staal VA



- Aluminium AL



- Messing ME



- Gietijzeren CI



- IJzer FE



- Nikkel NI



- Titan TI



- Zink ZI

- Acryl AC



- Polyethyleen PE



- Polypropyleen PP



- Polyvinylchloride PVC



- Nylon NY



- Door gebruiker ingesteld



(handmatige invoer van de dwarssnelheid van het geluid



van het pijpmateriaal)





Binnenvoering van de pijp

- Geen voering



- Epoxy



- Rubber



- Mortier



- Polystyreen PS



- Polyethyleen PE



- Polytetrafluorethyleen PTFE



- Polyurethaan PU



- Polypropyleen PP



- Door gebruiker ingesteld



(handmatige invoer van de lengtesnelheid van het geluid



de binnenvoering van de buis)





Meetparameters

Stroomsnelheid, volumestroom en volume

Eenheden (afmetingen)

mm, in

Eenheden (stroomsnelheid)

m/s, ft/s

Eenheden (volumestroom)

m³, l, gal, igl, mgl, cf, bal, ib, ob

Datum

Seconden, minuten, uren, dagen

Eenheden (volume)

m³, l, gal, igl, mgl, cf, bal, ib, ob





Aanvullende specificaties

Display

2.8 "LCD-scherm

Eenheden

metrisch / imperiaal

Menu talen

Duits, Engels, Frans, Spaans,



Italiaans, Nederlands, Portugees, Deens



Turks, Pools, Russisch, Chinees, Japans

Gebruiks- en opslagconditie

Temperatuur: -20 ... +65 °C



Vochtigheid: 10 ... 95 % RV, niet-condenserend

Datalogger

32 GB opslagcapaciteit / 10 miljoen meetpunten

Interface

USB (voor online meting, uitlezing van de interne



geheugen en om de batterij op te laden)

Bescherming

Ip52

Voeding

Intern: LiPo batterij (3,7 V, 2500 mAh)



Extern: USB 5 VDC, 500 mA

Batterijduur

ca. 10 uur

Afmetingen

165 x 85 x 32 mm

Gewicht

255 gr

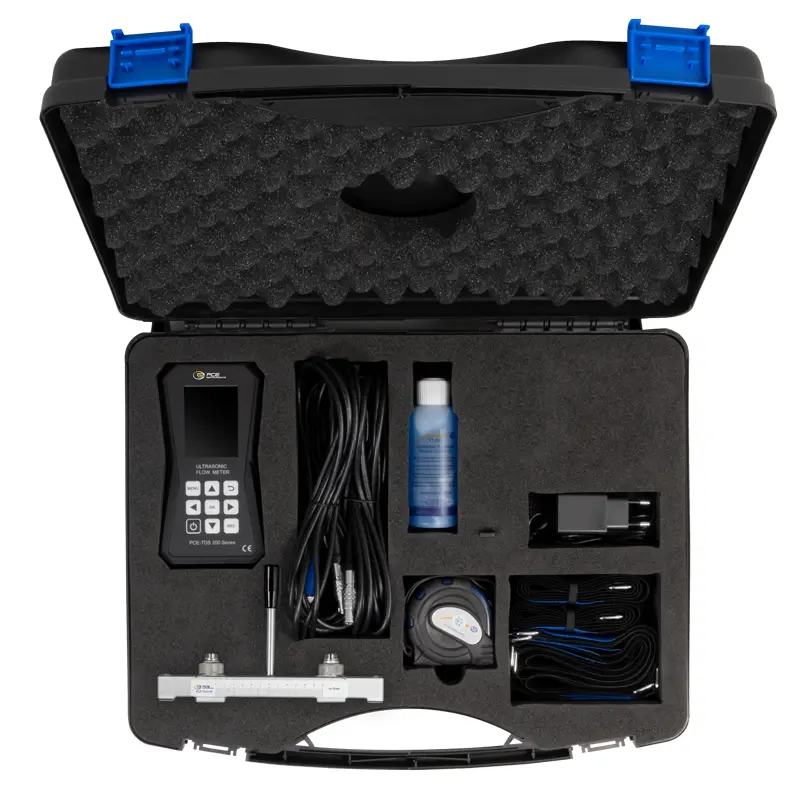

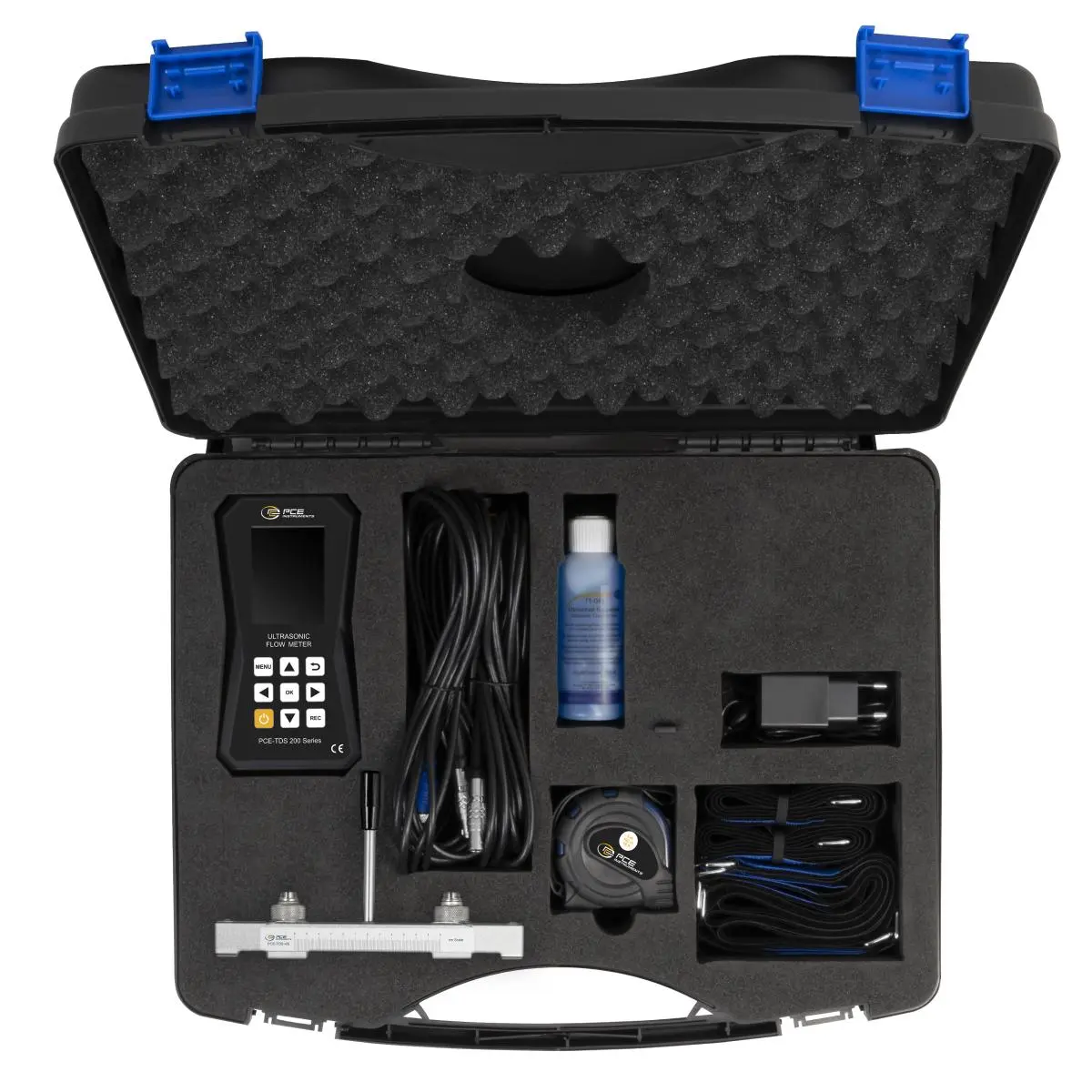

Leveromvang

1 x Flowmeter PCE-TDS 200 SR
1 x Flowsensoren PCE-TDS 200 SR SENSOR (paar)
2 x 5 m aansluitkabel
2 x Afneembare kabelbinders
1 x Voedingsadapter
1 x USB-C-kabel
1 x Ultrasone contactgel
1 x PCE meetlint
1 x Plastic behuizing
1 x Gebruikershandleiding
