  5. Flowmeter PCE-TDS 200+ SL-ICA incl. ISO-kalibratiecertificaat
Best.nr.: PCE-TDS 200+ SL-ICA

Flowmeter PCE-TDS 200+ SL-ICA incl. ISO-kalibratiecertificaat

ISO-kalibratie
3.955,90 €
4.786,64 €
:
4250348731500
PCE-TDS 200+ SL-ICA
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
Levertijd: 10 - 14 dagen

Beschrijving

Flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de gemeten waarde / diverse meetsondes / alarmgrenzen / 2,8 " LC display / voor alle media / met ISO kalibratiecertificaat

De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter van DN ≥50, ±3,5 % f.s. bij een leidingdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetapparaat. Voor de installatie van de sensoren op de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de flowmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de flowmeter. Op de flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de flowmeter is ook mogelijk met de software.
Om met de flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en de gemeten stroming kan de flowmeter de hoeveelheid warmte bepalen. Desgewenst kan de flowmeter tegelijkertijd, tijdens de meting, de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

Het LC-kleurendisplay van de flowmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar.

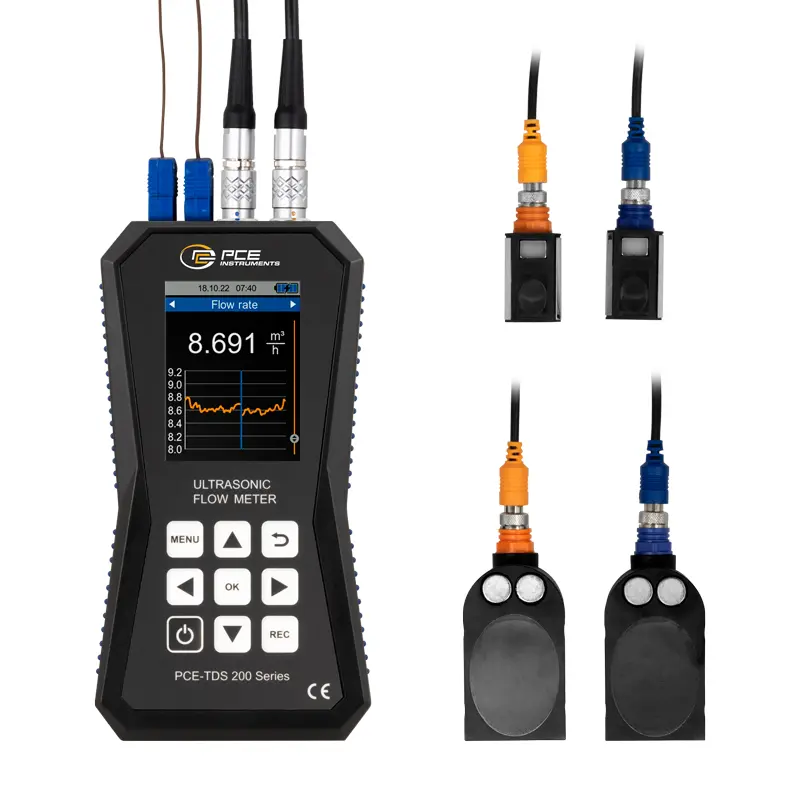

PCE-TDS 200 S SENSOR
Klein sensorpaar voor leidingdiameters DN 15 ... 100 / 20 ... 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 ... 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ferro-metalen worden gemonteerd. Bovendien kunnen de sensoren voor de ultrasone flowmeter op de leiding worden aangesloten door middel van afneembare kabelbinders.

PCE-TDS 200 L SENSOR
Groot sensorpaar voor leidingdiameters DN 300 ... 6000 mm. Dit sensorpaar is daarom geschikt voor bijzonder grote leidingen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Kenmerken

- Meetbereik ±32 m/s
- USB-C interface voor gegevensoverdracht
- Optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de gemeten waarde
- Meting van de warmtehoeveelheid
- Datageheugen voor 10 miljoen meetpunten
- Individueel instelbare alarmgrenzen

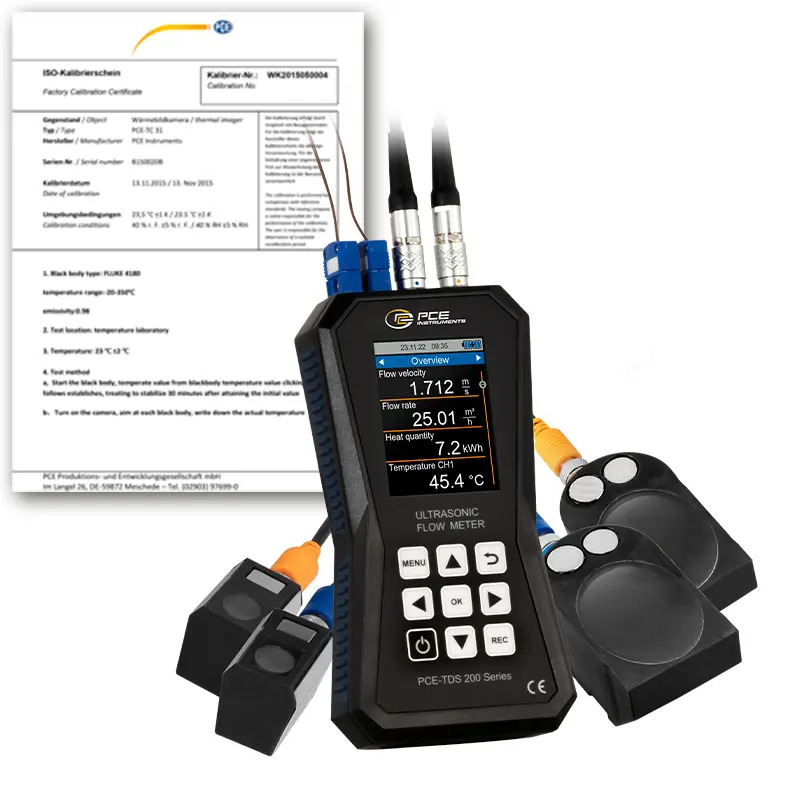

- Incl. 3 ISO-kalibratiecertificaten, per set sensoren wordt een kalibratie gedaan en een kalibratiecertificaat geleverd.




Specificaties

Flowmeting



Meetbereik

±32 m/s

Resolutie

0,001 m/s

Nauwkeurigheid

DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s



DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s

Reproduceerbaarheid

±0,5% van het lezen





PCE-TDS 200 S SENSOR

Sensorpaar

Doorsnede

DN 15 ... 100 / 20 ... 108 mm

Afmetingen

45 x 30 x 30 mm

Temperatuurbestendigheid

-30 ... 160 °C





PCE-TDS 200 L SENSOR



Doorsnede

DN 300 ... 6000 mm

Afmetingen

91 x 52 x 44 mm





Methode

Z, V, N, W

Gemiddeld

-Water



-Zeewater

-Olie

-Aardolie



-Methanol



-Ethanol



-Diesel



-Benzine



-Petroleum



-Door gebruiker ingesteld



(handmatige invoer van de geluidssnelheid van het medium)





Alle vloeistoffen met een onzuiverheid

<5%

Materiaal van de pijp

- Koper CU



- Staal FE



- Roestvrij staal VA



- Aluminium AL



- Messing ME



- Gietijzeren CI



- IJzer FE



- Nikkel NI



- Titan TI



- Zink ZI

- Acryl AC



- Polyethyleen PE



- Polypropyleen PP



- Polyvinylchloride PVC



- Nylon NY



- Door gebruiker ingesteld



(handmatige invoer van de dwarssnelheid van het geluid



van het pijpmateriaal)





Binnenvoering van de pijp

- Geen voering



-Gewoonte



-Epoxy



-Rubber



-Mortier



- Polystyreen PS



- Polyethyleen PE



- Polytetrafluorethyleen PTFE



- Polyurethaan PU



- Polypropyleen PP



- Door gebruiker ingesteld



(handmatige invoer van de lengtesnelheid van het geluid



de binnenvoering van de buis)





Meetparameters

Stroomsnelheid, volumestroom en volume

Eenheden (afmetingen)

mm, in

Eenheden (stroomsnelheid)

m/s, ft/s

Eenheden (volumestroom)

m³, l, gal, igl, mgl, cf, bal, ib, ob

Datum

Seconden, minuten, uren, dagen

Eenheden (volume)

m³, l, gal, igl, mgl, cf, bal, ib, ob





Thermometrie



Meetbereik

Nauwkeurigheid

Type B: 600 ... 1800 °C

Type B: ±(0,5 % + 3 °C)

Type E: -100 ... +900 °C

Type E: ± (0,4% + 1 °C)

Type J: -100 ... 1150 °C

Type J: ±(0,4 % + 1 °C)

Type K: -100 ... +1370 °C

Type K: ±(0,4 % + 1 °C)

Type N: -100 ... + 1150 °C

Type N: ±(0,4 % + 1 °C)

Type R: 0 ... 1700 °C

Type R: ±(0,5 % + 3 °C)

Type S: 0 ... 1500 °C

Type S: ± (0,5% + 3 °C)

Type T: -100 ... +400 °C

Type T: ±(0,4 % + 1 °C)





Resolutie

0,1 °C





Aansluitbare thermokoppels

B, E, J, K, N, R, S, T

Meetparameters

Stroomsnelheid, volumestroom, volume, temperatuur,



Warmteafgifte en hoeveelheid warmte

Eenheden (temperatuur)

°C / °F

Eenheden (hoeveelheid warmte)

K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu

Eenheden (warmteafgifte)

W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h

Kostenweergave

EUR, Pond, USD, Turkse Lira, Zloty, Yen









Aanvullende specificaties



Display

2.8 "LCD-scherm

Eenheden

metrisch / imperiaal

Menu talen

Duits, Engels, Frans, Spaans,



Italiaans, Nederlands, Portugees, Deens

Turks, Pools, Russisch, Chinees, Japans

Gebruiks- en opslagcondities

Temperatuur: -20 ... +65 °C



Vochtigheid: 10 ... 95 % RV, niet-condenserend

Datalogger

32 GB opslagcapaciteit / 10 miljoen meetpunten

Interface

USB (voor online meting, uitlezing van de interne



geheugen en om de batterij op te laden)

Bescherming

Ip52

Voeding

Intern: LiPo batterij (3,7 V, 2500 mAh)



Extern: USB 5 VDC, 500 mA

Batterijduur

ca. 10 uur

Afmetingen

165 x 85 x 32 mm

Gewicht

255 gr

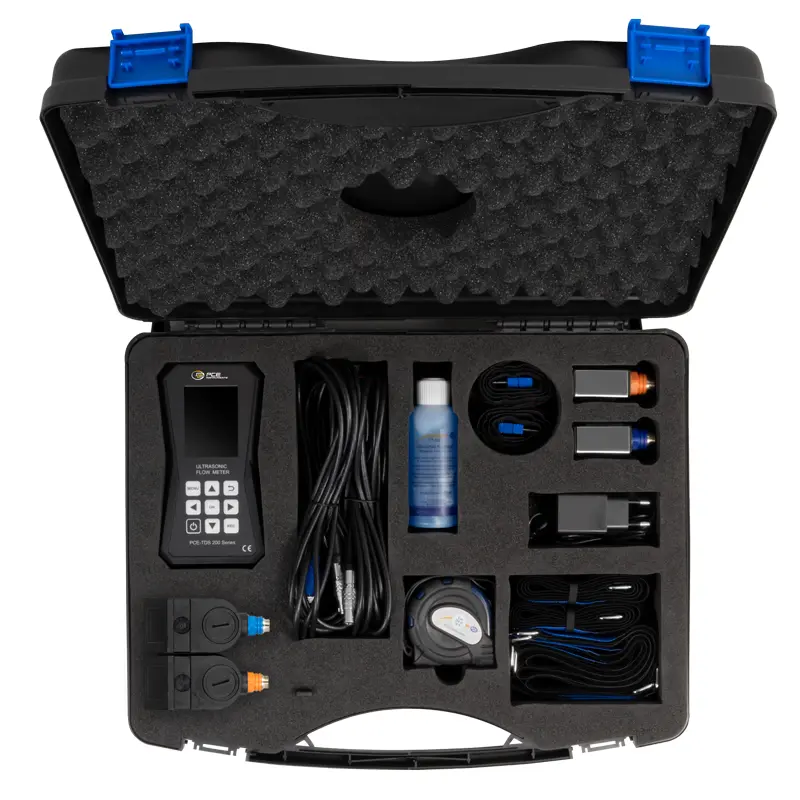

Leveromvang

1 x Flowmeter PCE-TDS 200+ SL
1 x Flowsensoren PCE-TDS 200 S SENSOR (paar)
1 x Flowsensoren PCE-TDS 200 L SENSOR (paar)
2 x Temperatuursensor TF-RA330
2 x 5 m aansluitkabel
2 x Afneembare kabelbinders
1 x Voedingseenheid
1 x USB-C kabel
1 x Ultrasone contactgel
1 x PCE meetlint
1 x Kunststof koffer
1 x Gebruiksaanwijzing
3 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
