  5. Flowmeter PCE-TDS 200 M-ICA incl. ISO-kalibratiecertificaat
Best.nr.: PCE-TDS 200 M-ICA

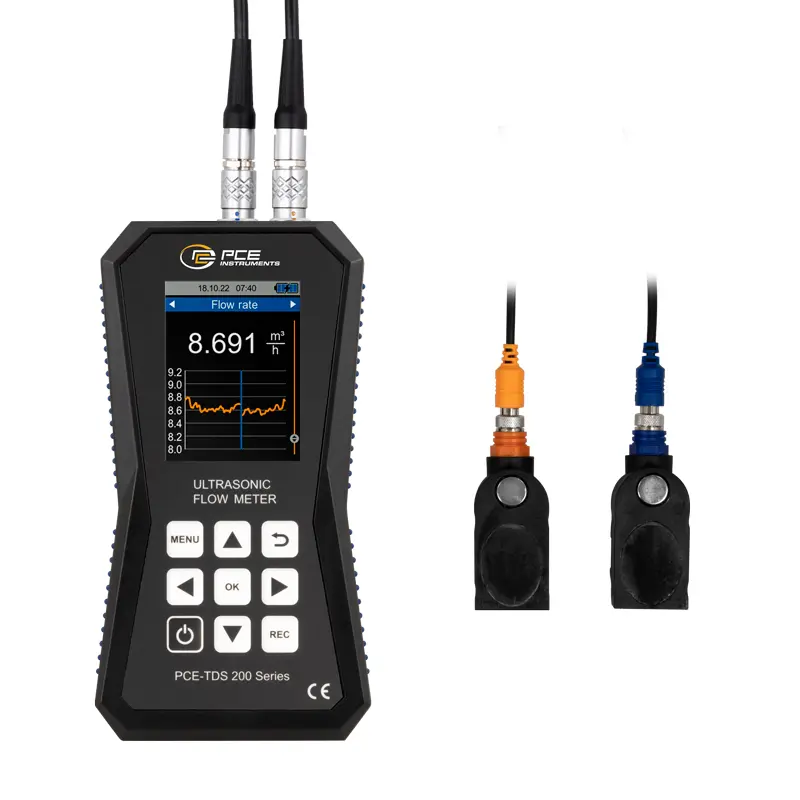

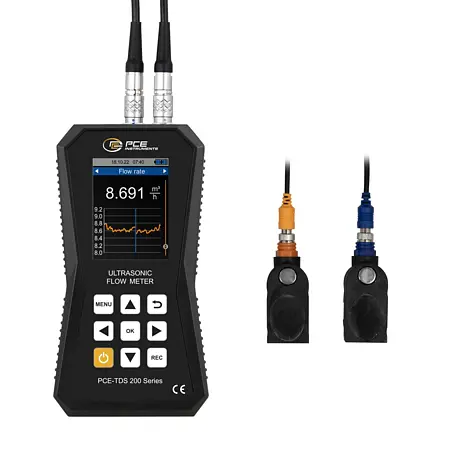

Flowmeter PCE-TDS 200 M-ICA incl. ISO-kalibratiecertificaat

2.285,90 €
2.765,94 €
:
4250348731302
PCE-TDS 200 M-ICA
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
Levertijd: 10 - 14 dagen

Beschrijving

Flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de gemeten waarde / diverse meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / met ISO kalibratiecertificaat

De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de flowmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de flowmeter. Op de flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de flowmeter is ook mogelijk met de software.

Om met de flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en de gemeten stroming kan de flowmeter de hoeveelheid warmte bepalen. Desgewenst kan de flowmeter tijdens de meting gelijktijdig de kosten per warmte-eenheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

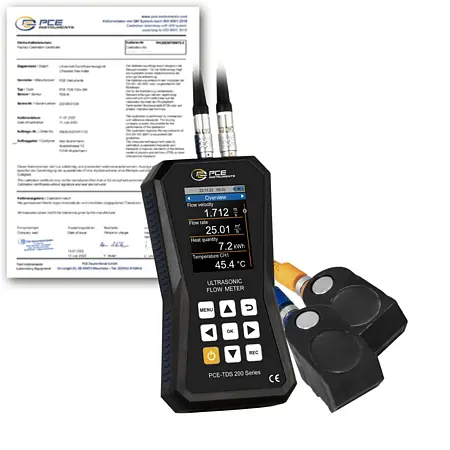

Het LC-kleurendisplay van de flowmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar. De flowmeter wordt voorzien van een ISO-kalibratiecertificaat.

PCE-TDS 200 M SENSOR
Middelgroot sensorpaar voor pijpdiameters DN 50 ... 700 / 57 ... 720 mm. Geschikt voor flowmeter op middelgrote leidingen. De sensoren van de ultrasone flowmeter kunnen met de ingebouwde magneten aan ijzerhoudende pijpen worden bevestigd. Als alternatief kunnen de sensoren aan de pijp worden bevestigd met afneembare kabelbinders. De temperatuurbestendigheid ligt tussen -30 ... 160 °C.

Kenmerken

- Meetbereik ±32 m/s
- USB-C interface voor gegevensoverdracht
- Optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de gemeten waarde
- Meting van de warmtehoeveelheid
- Datageheugen voor 10 miljoen meetpunten
- Individueel instelbare alarmgrenzen
- Incl. ISO-kalibratiecertificaat



Specificaties

Stromingsmeting



Meetbereik

±32 m/s

Resolutie

0.001 m/s

Nauwkeurigheid

DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s



DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s

Reproduceerbaarheid

±0,5% van de gemeten waarde





PCE-TDS 200 M SENSOR

Paar sensoren

Doorsnede

DN 50 ... 700 / 57 ... 720 mm

Temperatuurbestendigheid

-30 ... 160 °C



Methode

Z, V, N, W

Gemiddeld

-Water



-Zeewater

-Olie



-Aardolie



-Methanol



-Ethanol



-Diesel



-Benzine



-Petroleum



- Door gebruiker ingesteld



(handmatige invoer van de geluidssnelheid van het medium)





Alle vloeistoffen met een onzuiverheid

<5 %

Materiaal van de pijp

- Koperen CU



- Staal FE



- Roestvrij staal VA



- Aluminium AL



- Messing ME



- Gietijzeren CI



- IJzer FE



- Nikkel NI



- Titanium TI



- Zink ZI

- Acryl AC



- Polyethyleen PE



- Polypropyleen PP



- Polyvinylchloride PVC



- Nylon NY



- Door gebruiker ingesteld



(handmatige invoer van de dwarse geluidssnelheid



van het pijpmateriaal)





Binnenbekleding van de buis

- Geen voering



- Epoxy



- Rubber



- Mortier



- Polystyreen PS



- Polyethyleen PE



- Polytetrafluorethyleen PTFE



- Polyurethaan PU



- Polypropyleen PP



- Door gebruiker ingesteld



(handmatige invoer van de lengtesnelheid van het geluid



de binnenbekleding van de pijp)





Meetparameters

Stroomsnelheid, debiet en volume

Eenheden (afmetingen)

mm, in

Eenheden (stroomsnelheid)

m/s, ft/s

Eenheden (volumetrische stroom)

M³, L, Gal, Igl, MGL, CF, Bal, IB, OB

Datum

Seconden, minuten, uren, dagen

Eenheden (volume)

M³, L, Gal, Igl, MGL, CF, Bal, IB, OB





Verdere specificaties

Display

2,8 "LCD-scherm

Eenheden

Metrisch / Imperiaal

Menu talen

Duits, Engels, Frans, Spaans,



Italiaans, Nederlands, Portugees, Deens



Turks, Pools, Russisch, Chinees, Japans

Omgevings- en opslagcondities

Temperatuur: -20 ... +65 °C



Vochtigheid: 10 ... 95 % RV, niet-condenserend

Datalogger

32 GB opslagcapaciteit / 10 miljoen meetpunten

Interface

USB (voor online meting, uitlezing van de interne



geheugen en om de batterij op te laden)

Bescherming

IP52

Voeding

Intern: LiPo-batterij (3,7 V, 2500 mAh)



Extern: USB 5 VDC, 500 mA

Batterijduur

ca. 10 uur

Afmeting

165 x 85 x 32 mm

Gewicht

255 gr

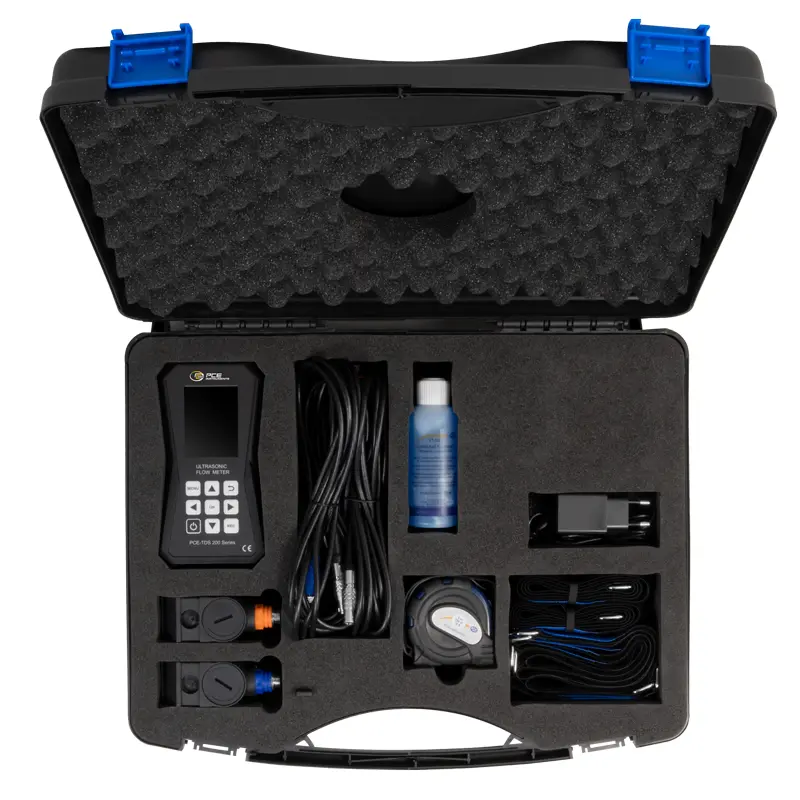

Leveromvang

1 x flowmeter PCE-TDS 200 M
1 x flowsensoren PCE-TDS 200 M SENSOR (paar)
2 x 5 m aansluitkabel
2 x afneembare kabelbinder
1 x voedingsadapter
1 x USB-C-kabel
1 x ultrasone contactgel
1 x PCE meetlint
1 x kunststof koffer
1 x gebruikershandleiding
1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
