Best.nr.: PCE-TDS 200+ L

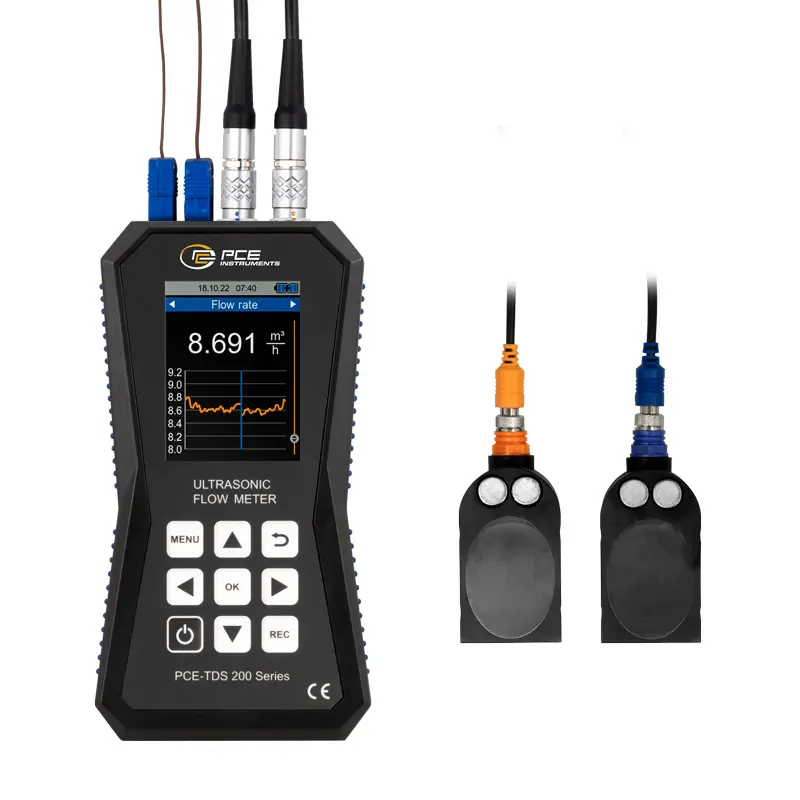

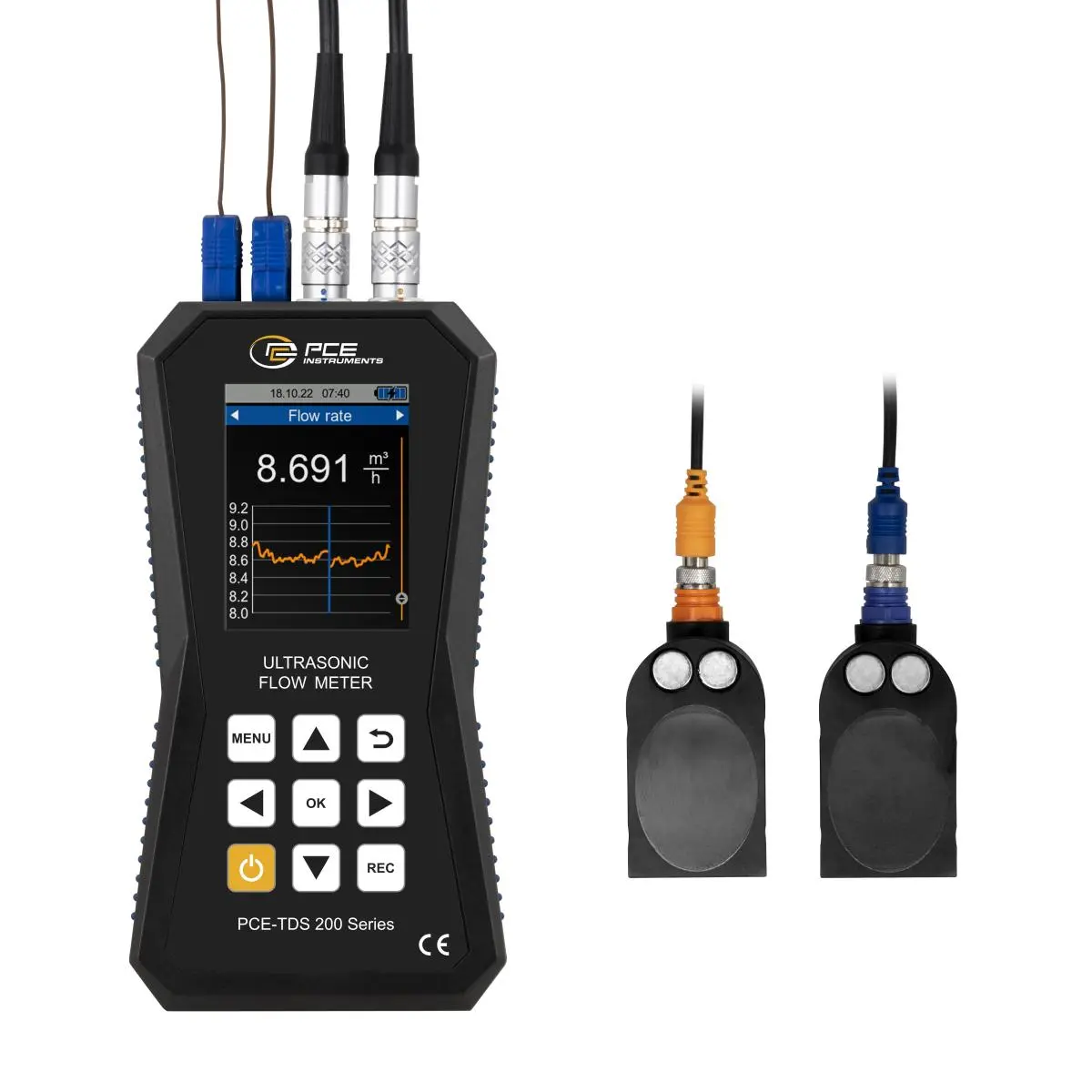

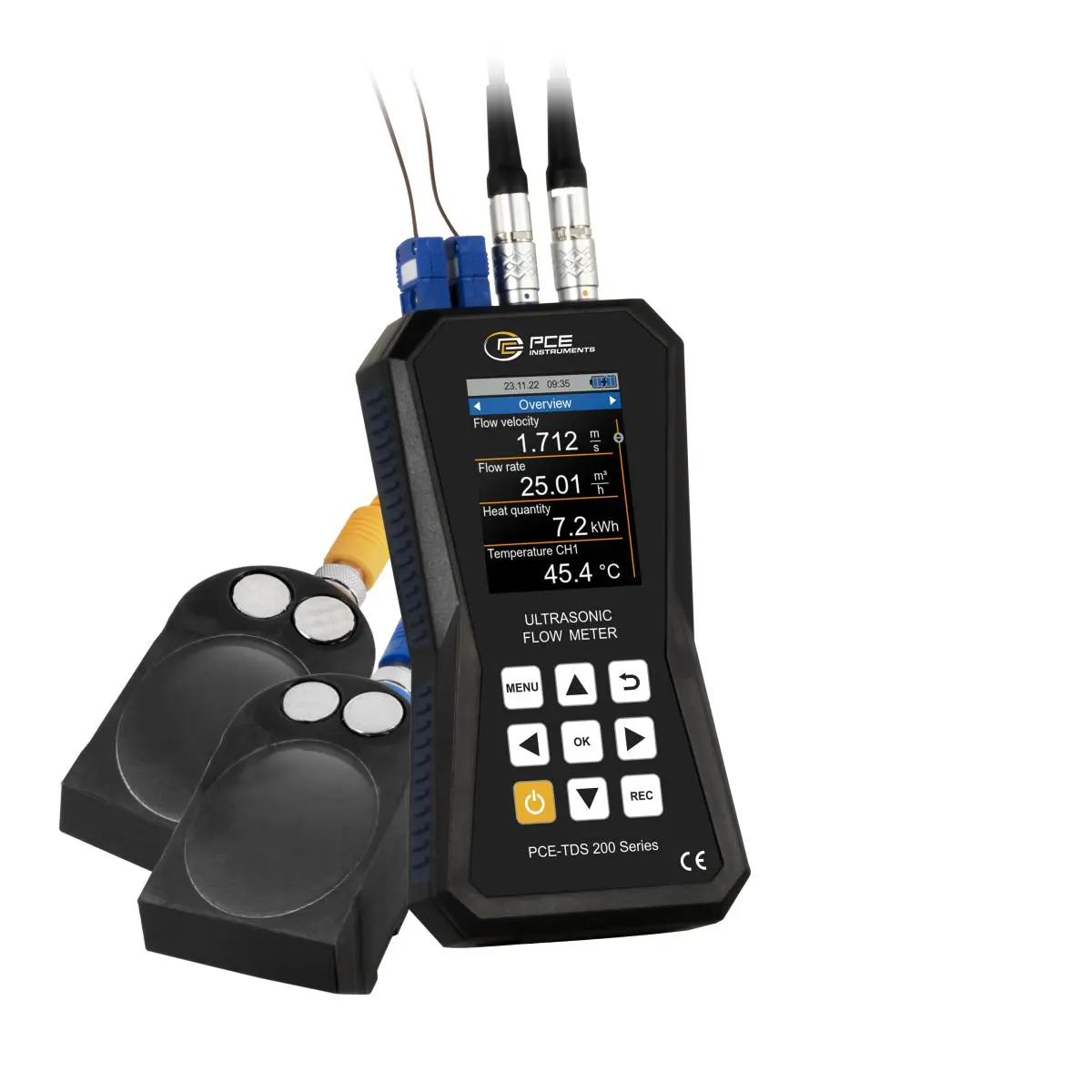

Flowmeter PCE-TDS 200+ L

»Vragen over dit artikel

Levertijd: 10 - 14 dagen

Beschrijving

Flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /

Reproduceerbaarheid ±0,5 % van de gemeten waarde / diverse meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / naar keuze met DAkkS of ISO kalibratiecertificaat

De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de flowmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de flowmeter. Op de flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de flowmeter is ook mogelijk met de software.

Om met de flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en de gemeten stroming kan de flowmeter de hoeveelheid warmte bepalen. Desgewenst kan de flowmeter tijdens de meting gelijktijdig de kosten per warmte-eenheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

Het LC-kleurendisplay van de flowmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar. Optioneel kan de flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.

PCE-TDS 200 L SENSOR

Groot sensorpaar voor pijpdiameters DN 300 ... 6000. 6000. Dit sensorpaar is dus geschikt voor bijzonder grote leidingen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Kenmerken

- Meetbereik ±32 m/s

- USB-C interface voor gegevensoverdracht

- Optionele software voor analyse van de meetwaarden

- Reproduceerbaarheid ±0,5 % van de gemeten waarde

- Meting van de warmtehoeveelheid

- Datageheugen voor 10 miljoen meetpunten

- Individueel instelbare alarmgrenzen

- Naar keuze met ISO- of DAkkS-kalibratiecertificaat

Specificaties

Stromingsmeting
Meetbereik	±32 m/s
Resolutie	0.001 m/s
Nauwkeurigheid	DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s
	DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s
Reproduceerbaarheid	±0,5% van de gemeten waarde

PCE-TDS 200 L SENSOR	Paar sensoren
Doorsnede	DN 300 ... 6000 mm
Afmeting	91 x 52 x 44 mm

Methode	Z, V, N, W
Gemiddeld	-Water
	-Zeewater
	-Olie
	-Aardolie
	-Methanol
	-Ethanol
	-Diesel
	-Benzine
	-Petroleum
	-Door gebruiker ingesteld
	(handmatige invoer van de geluidssnelheid van het medium)

Alle vloeistoffen met een onzuiverheid	<5 %
Materiaal van de pijp	- Koperen CU
	- Staal FE
	- Roestvrij staal VA
	- Aluminium AL
	- Messing ME
	- Gietijzeren CI
	- IJzer FE
	- Nikkel NI
	- Titanium TI
	- Zink ZI
	- Acryl AC
	- Polyethyleen PE
	- Polypropyleen PP
	- Polyvinylchloride PVC
	- Nylon NY
	- Door gebruiker ingesteld
	(handmatige invoer van de dwarse geluidssnelheid
	van het pijpmateriaal)

Binnenbekleding van de buis	- Geen voering
	- Epoxy
	- Rubber
	- Mortier
	- Polystyreen PS
	- Polyethyleen PE
	- Polytetrafluorethyleen PTFE
	- Polyurethaan PU
	- Polypropyleen PP
	- Door gebruiker ingesteld
	(handmatige invoer van de lengtesnelheid van het geluid
	de binnenbekleding van de pijp)

Meetparameters	Stroomsnelheid, debiet en volume
Eenheden (afmetingen)	mm, in
Eenheden (stroomsnelheid)	m/s, ft/s
Eenheden (volumetrische stroom)	M³, L, Gal, Igl, MGL, CF, Bal, IB, OB
Datum	Seconden, minuten, uren, dagen
Eenheden (volume)	M³, L, Gal, Igl, MGL, CF, Bal, IB, OB

Thermometrie
Meetbereik	Nauwkeurigheid
Type B: 600 ... 1800 °C	Type B: ±(0,5% + 3°C)
Type E: -100 ... +900 °C	Type E: ±(0,4% + 1°C)
Type J: -100 ... 1150 °C	Type J: ±(0,4% + 1°C)
Type K: -100 ... +1370 °C	Type K: ±(0,4% + 1°C)
Type N: -100 ... + 1150 °C	Type N: ±(0,4% + 1°C)
Type R: 0 ... 1700 °C	Type R: ±(0,5% + 3°C)
Type S: 0 ... 1500 °C	Type S: ±(0,5% + 3°C)
Type T: -100 ... +400 °C	Type T: ±(0,4% + 1°C)

Resolutie	0,1 °C

Koppelbare thermokoppels	B, E, J, K, N, R, S, T
Meetparameters	Stroomsnelheid, volumetrische stroom, volume, temperatuur,
	Warmteafgifte en hoeveelheid warmte
Eenheden (temperatuur)	°C / °F
Eenheden (hoeveelheid warmte)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Eenheden (thermisch vermogen)	B, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Kostenweergave	EUR, Pond, USD, Turkse Lira, Zloty, Yen

Verdere specificaties

Display	2,8 "LCD-scherm
Eenheden	Metrisch / Imperiaal
Menu talen	Duits, Engels, Frans, Spaans,
	Italiaans, Nederlands, Portugees, Deens
	Turks, Pools, Russisch, Chinees, Japans
Omgevings- en opslagcondities	Temperatuur: -20 ... +65 °C
	Vochtigheid: 10 ... 95 % RV, niet-condenserend
Datalogger	32 GB opslagcapaciteit / 10 miljoen meetpunten
Interface	USB (voor online meting, uitlezing van de interne
	geheugen en om de batterij op te laden)
Bescherming	Ip52
Voeding	Intern: LiPo-batterij (3,7 V, 2500 mAh)
	Extern: USB 5 VDC, 500 mA
Batterijduur	ca. 10 uur
Afmeting	165 x 85 x 32 mm
Gewicht	255 gr

Leveromvang

1 x Flowmeter PCE-TDS 200+ L

2 x Temperatuursensor TF-RA330

1 x Stromingssensor PCE-TDS 200+ L SENSOR (paar)

2 x 5 m aansluitkabel

2 x Afneembare kabelbinders

1 x Voedingseenheid

1 x USB-C kabel

1 x Ultrasone contactgel

1 x PCE meetlint

1 x Kunststof koffer

1 x Gebruiksaanwijzing

Downloads

Productblad

man-flow-meter-pce-tds-200-series-de-en.pdf

Gebruiksaanwijzing

Software

Accessoires

Aanbevelingen

Flowmeter

ISO-kalibratiecertificaat voor flowmeters

375,00 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Een ISO-kalibratiecertificaat certificeert de meetresultaten onder gespecificeerde omstandigheden. Bovendien bevat het ISO-kalibratiecertificaat voor de ultrasone flowmeter de naam en het adres van de klant. Zo'n certificaat is vaak nodig om te voldoen aan de interne kwaliteitseisen volgens DIN ISO 9000. De kalibratie van de stroming van de ultrasone flowmeter wordt uitgevoerd in het eigen kalibratielaboratorium van PCE Instruments. Het wordt aanbevolen om de kalibratie ieder jaar te herhalen.

ISO kalibratie voor PCE-TDS serie (2 meetpunten)
Referentiepunten: twee van de drie buisdiameters (28,0 mm, 54,0 mm, 88,9 mm), één snelheid
Per set sensoren wordt een kalibratie gedaan, kalibratiecertificaat geleverd en kalibratie in rekening gebracht.
Het kalibratiecertificaat wordt uitgegeven door PCE Calibration Service speciaal voor aan de klant en is uitgesloten van het retourrecht.

Stromingsmeter

Sensorset PCE-TDS 200 L SENSOR

653,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Sensorset voor leidingdiameters DN 300 … 6000 mm. Dit sensorset is daarom geschikt voor bijzonder grote buizen. De sensoren kunnen worden bevestigd aan de ultrasone stromingsmeter met afneembare kabelbinders. Dankzij de ingebouwde magneten kunnen de sensoren worden bevestigd aan leidingen met een ijzerhoudend metaal. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Leidingdiameter: DN 300 … 6000 mm
Afmetingen: 91 x 52 x 44 mm
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200-handset nodig om de sensor aan de handset te koppelen!

Stromingsmeter

Sensorset PCE-TDS 200 M SENSOR

313,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Medium sensor paar voor leidingen met diameters DN 50 … 700 / 57 … 720 mm. Geschikt voor stromingsmeting op middelgrote buizen. Met de ingebouwde magneten op de sensoren naar de ultrasone stromingsmeter kunnen deze worden bevestigd aan ferrobuizen. Als alternatief kunnen de sensoren met afneembare kabelbinders op de buis worden gemonteerd. De temperatuurbestendigheid ligt tussen -30 … 160 °C.

Buisdiameter: DN 50 … 700 / 57 … 720 mm
Temperatuurbestendigheid: -30 … 160 °C
Belangrijk! Als u de sensor later bestelt, hebben we het PCE-TDS 200handheld-apparaat nodig om
de sensor aan de handset te koppelen!

Stromingsmeter

Sensorset PCE-TDS 200 MR SENSOR

675,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Afzonderlijke sensoren op het spoor voor leidingmaten DN 50 … 700 / 57 … 720 mm. De temperatuurbestendigheid ligt tussen -30 … 160 °C. De sensor op de betreffende rail bevindt zich op een rail en kan daarom op de juiste manier worden geplaatst.

Onder de rails bevinden zich magneten die het mogelijk maken om onafhankelijk vast te houden aan leidingen met een ijzerhoudend metaal.

Leidingmaten: DN 50 … 700 / 57 … 720 mm
Temperatuurbestendigheid: -30 … 160 °C
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200 handset nodig om de sensor af te stemmen op de handset!

Stromingsmeter

Sensorset PCE-TDS 200 S SENSOR

313,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Medium sensor paar voor leiding diameters DN 15 … 100 / 20 … 108 mm. Geschikt voor stromingsmeting op middelgrote buizen. Met de ingebouwde magneten op de sensoren naar de ultrasone stromingsmeter kunnen deze worden bevestigd aan ferrobuizen. Als alternatief kunnen de sensoren met afneembare kabelbinders op de buis worden gemonteerd. De temperatuurbestendigheid ligt tussen -30 … 160 °C.

Buisdiameter: DN 15 … 100 / 20 … 108 mm
Temperatuurbestendigheid: vanaf -30 … Afmetingen 160 °C
45 x 30 x 30 mm
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200-handset nodig om
de sensor aan de handset te koppelen!

Stromingsmeter

Software voor de stromingsmeter PCE-TDS 200 SW

159,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Software voor de ultrasone stromingsmeter met vele functies voor de analyse van de meetwaarden. Uitlezing van de meetwaarden tijdens een meting en grafische en tabelweergave van de meetwaarden met statistieken.

Software incl. datakabel voor PCE-TDS 200

Diktemeter

Ultrasone-contactgel voor de PCE-TG serie diktemeters

19,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

De contactgel is voor een goede overdracht van de ultrasone golven van de diktemeters. Hierdoor verkrijgt u een hogere nauwkeurigheid en reproduceerbaarheid.

Inhoud: 100 ml
Inzet: -10 … 80 °C

Diktemeter

Ultrasone-contactgel voor diktemeters (hoge temperaturen)

98,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

De contactgel voor diktemeters is voor een goede overdracht van de ultrasone golven en hierdoor verkrijgt u een hogere nauwkeurigheid en reproduceerbaarheid. Deze gel is bedoeld voor gebruik bij hoge temperaturen.

Inhoud: 100ml
Inzet: +350 °C

Flowmeter

Temperatuurcontactsensor TF-RA330

39,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Temperatuurcontactsensor met klittenband

Ø 2 mm
lengte 1 m
meetbereik Tmax. + 400 ° C
nauwkeurigheid: ± 0,5 ° C
thermokoppel: type T

Flowmeter

Temperatuurcontactsensor TF-RA330-3

45,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Temperatuurcontactsensor met klittenband

Ø 2 mm
lengte 3 m
meetbereik Tmax. + 400 ° C
nauwkeurigheid: ± 0,5 ° C
thermokoppel: type T

Flowmeter

Temperatuurcontactsensor TF-RA330-5

49,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Temperatuurcontactsensor met klittenband

Ø 2 mm
lengte 5 m
meetbereik Tmax. + 400 ° C
nauwkeurigheid: ± 0,5 ° C
thermokoppel: type T

Stromingsmeter

DAkkS kalibratiecertificaat voor de stromingsmeter CAL-PCE-TDS-DAkkS

1.498,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Het verschil tussen een ISO- en een DAkkS-kalibratiecertificaat is de extra bewaking van het kalibratielaboratorium door DAkkS volgens DIN EN ISO 17025. Er zijn specificaties voor de inhoud, vorm en lay-out van het kalibratiecertificaat. Daarnaast zijn er verschillen in de inspanning en het aantal meetpunten. Het voordeel van DAkkS-kalibratie is ook dat het kalibratielaboratorium of de kalibratie ervan internationaal wordt erkend. Het aanbevolen kalibratie-interval voor de ultrasone flowmeter is één jaar.

3-puntskalibratie; met een leidingsdiameter
Kalibratiecertificaten worden specifiek voor de klant uitgegeven en zijn uitgesloten van het recht van retour.

Stromingsmeter

On-rail sensoren PCE-TDS 200 SR SENSOR

569,90 €

Prijzen zijn netto, exclusief BTW en verzendkosten

Aangesloten on-rail sensoren voor leidingmaten DN 15 … 100 / 20 … 108 mm. Beide sensoren bevinden zich op een rail om de positionering van de sensoren te vereenvoudigen. Voor een vereenvoudigde hantering is er een overeenkomstige handgreep op de rail.

Onder de rails bevinden zich magneten die het mogelijk maken om onafhankelijk vast te houden aan leidingen met een ijzerhoudend metaal.

Leidingmaten: DN 15 … 100 / 20 … 108 mm
Belangrijk! Als u de sensor later bestelt, hebben we de PCE-TDS 200-handset nodig om de sensor aan de handset te koppelen!

Flowmeter PCE-TDS 200+ L

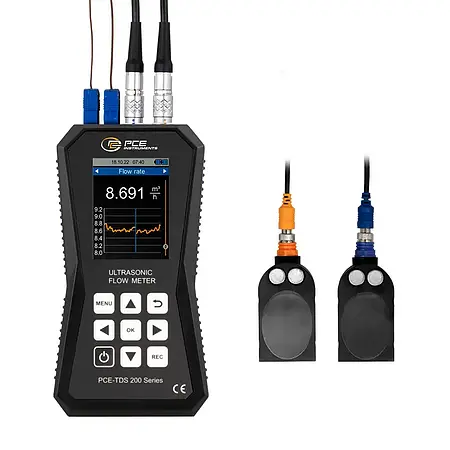

Vooraanzicht

Display

Sensoraansluitingen

Temperatuursensoren

Sensoraansluitingen

USB-C aansluiting

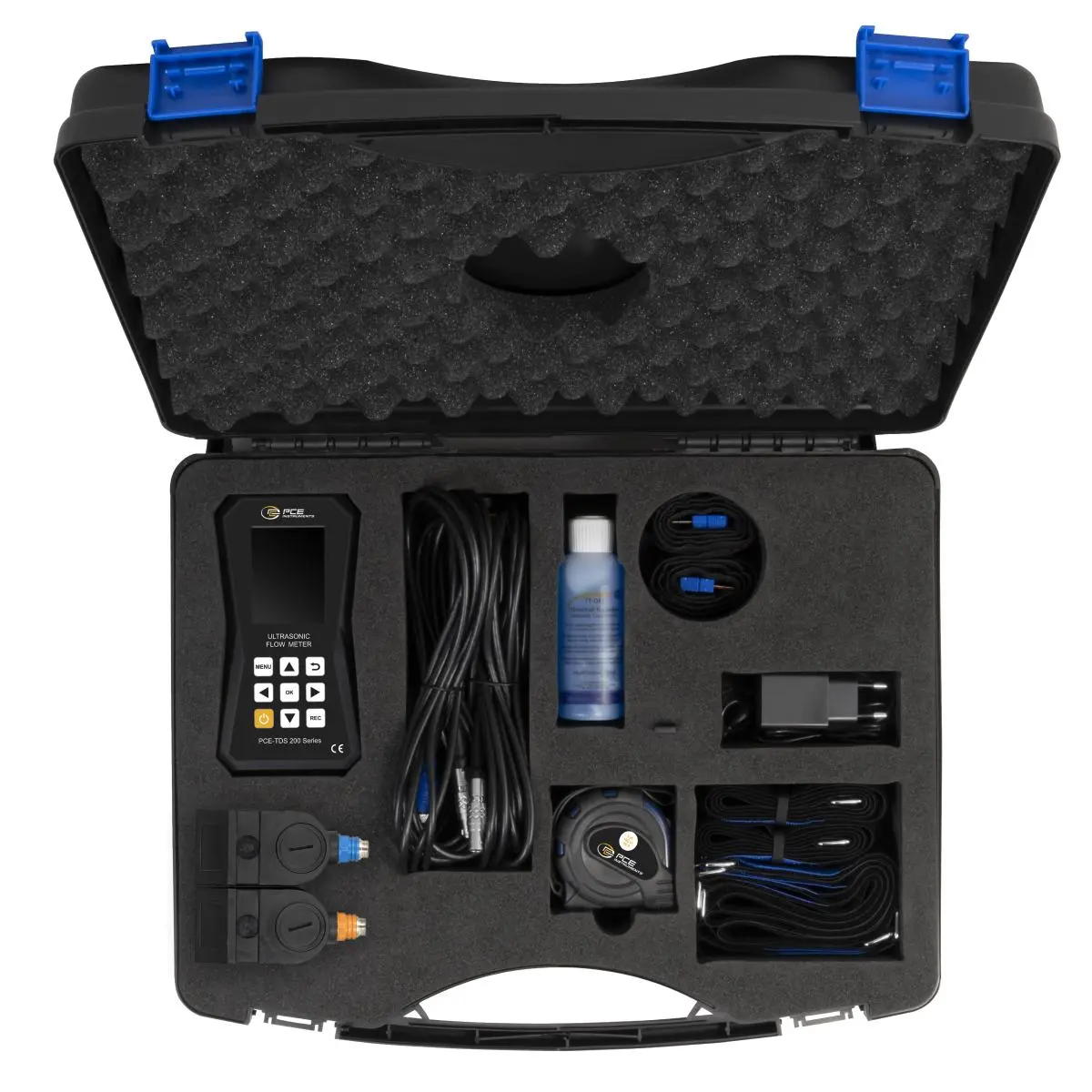

Leveromvang
