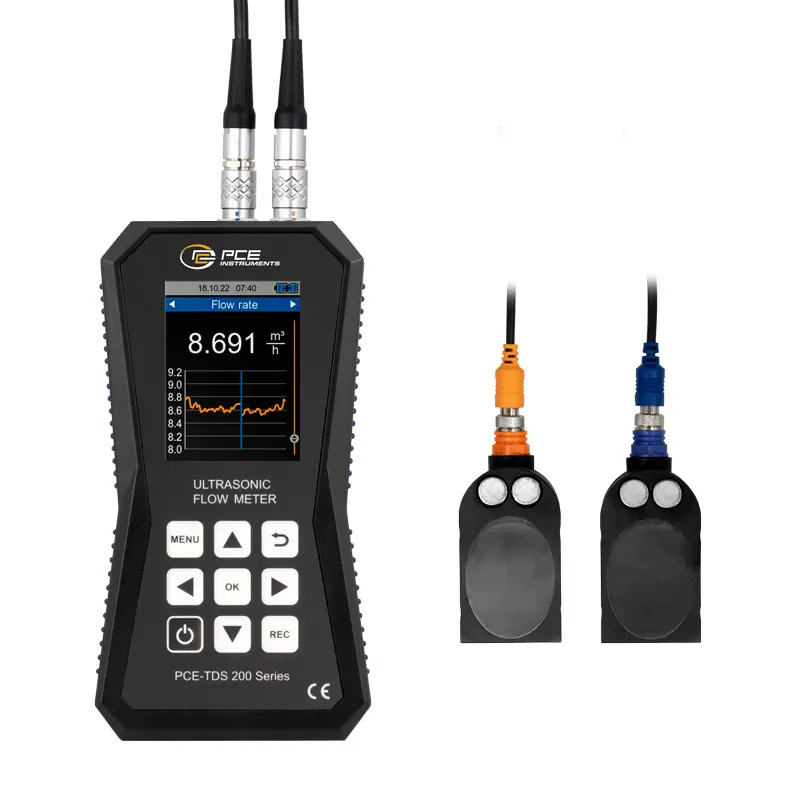

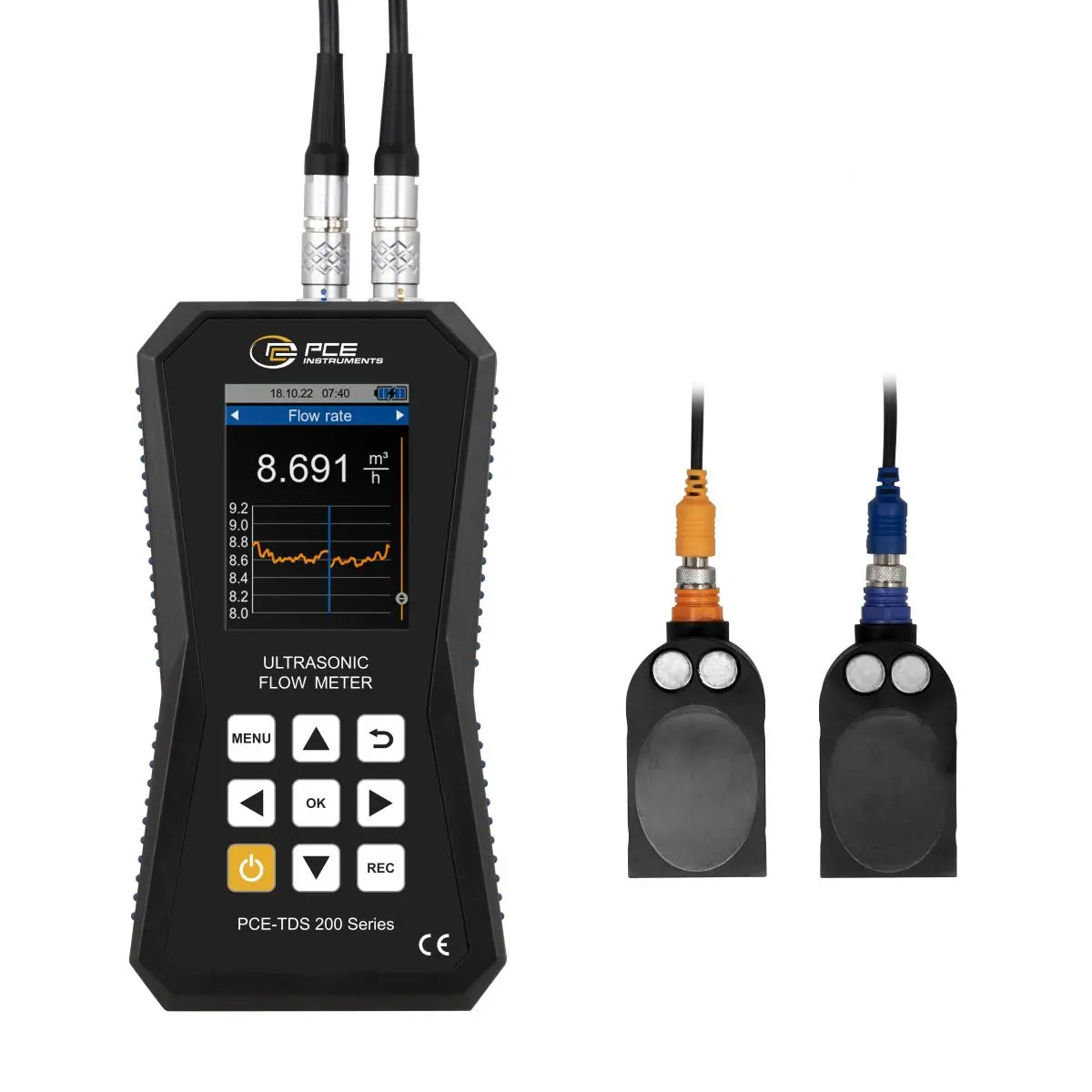

Flowmeter met 32 GB datageheugen / Meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de meetwaarde / diverse meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / naar keuze met DAkkS of ISO kalibratiecertificaat
De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van stromingsmetingen met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de flowmeter een groot aantal eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.
Tijdens een meting is het mogelijk de meetwaarden op te slaan via de dataloggerfunctie van de ultrasone flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen voor de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat alle meetwaarden eenmalig. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de stromingsmeter. Op de ultrasone flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.
Met de optionele software kunnen de opgeslagen meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een eenvoudige bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de gemeten waarden van de ultrasone flowmeter is ook mogelijk met de software.

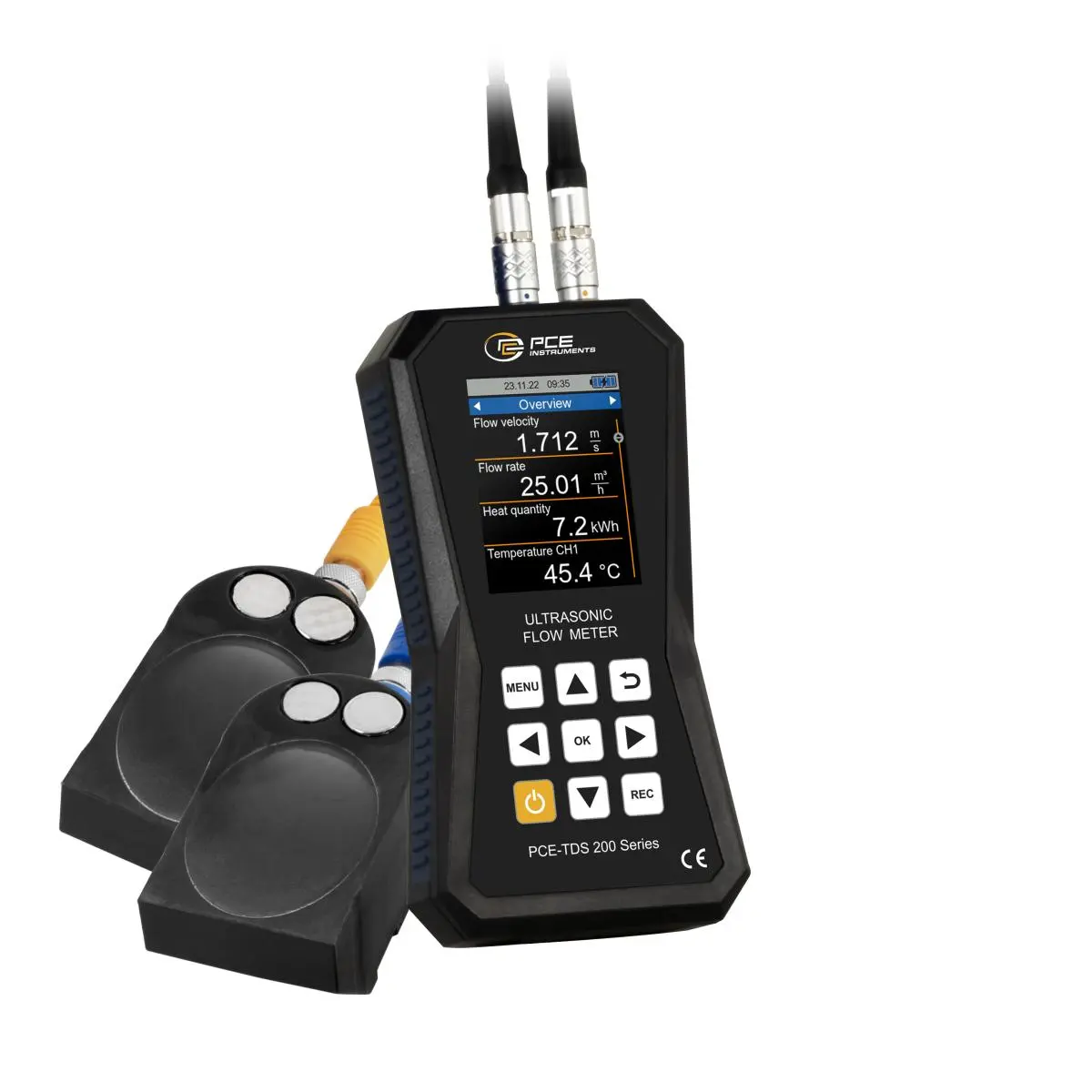

Om met de flowmeter de warmtehoeveelheid te bepalen, zijn twee extra thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en de gemeten stroming kan de flowmeter de hoeveelheid warmte bepalen. Indien gewenst kan de flowmeter tijdens de meting gelijktijdig de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.
Het LC-kleurendisplay van de ultrasone flowmeter heeft een grootte van 2,8" en is daardoor gemakkelijk af te lezen. Optioneel kan de flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.
PCE-TDS 200 L SENSOR
Groot sensorpaar voor pijpdiameters DN 300 ... 6000 mm. Dit sensorpaar is dus geschikt voor bijzonder grote leidingen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.
