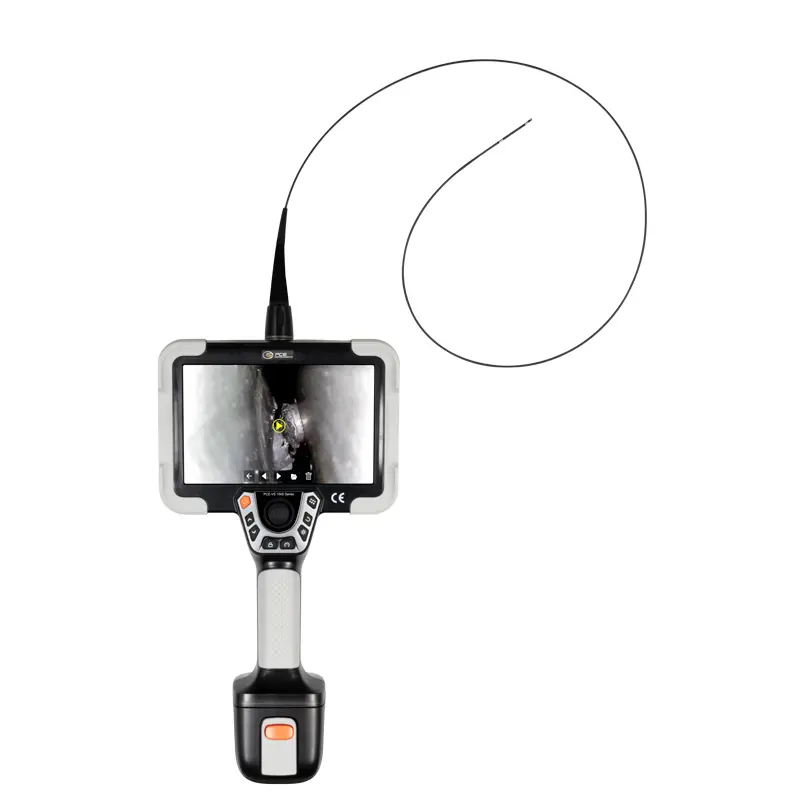

Met de robuuste endoscoopcamera kunnen visuele inspecties worden uitgevoerd aan machines en installaties in productiebedrijven, maar ook aan bouwwerken en voertuigen. Dankzij de cameradiameter van slechts 2,8 mm en de ongeveer twee meter lange endoscoopkabel kunnen ook gebieden worden geïnspecteerd en gedocumenteerd die zonder de endoscoopcamera niet of alleen na demontage toegankelijk zouden zijn. Zowel bij vliegtuigonderhoud als bij regelmatig onderhoud van productie-installaties kunnen details zoals microscheuren, afsplinteringen, verkleuringen, vervormingen, corrosie, sterke of onregelmatige slijtage en ongewenste afzettingen tijdig worden herkend.

De frontaal geplaatste camera met een resolutie van 160.000 pixels levert heldere beelden van objecten op een afstand van 5 tot 50 millimeter. Dankzij de relatief grote kijkhoek van 120 graden krijgt de gebruiker een goed overzicht van het weergegeven gebied. Om aangrenzende gebieden te kunnen bekijken, kan de camerakop met de joystick in alle richtingen worden gebogen. Voor een buiging van 90 graden is in de buigrichting slechts 25 mm ruimte nodig. Via een functietoets op de endoscoopcamera kunnen de naast de camera geplaatste leds stapsgewijs worden ingeschakeld om het beeldveld passend te verlichten. De verlichting verhoogt de beeldkwaliteit en vergemakkelijkt de oriëntatie tijdens het onderzoek.

De beeldweergave op het display kan met verschillende instellingen aan de betreffende omstandigheden worden aangepast. Voor beelden die met de foto- en videofunctie worden opgeslagen, kan vooraf uit verschillende resoluties worden gekozen. Omdat de opslag- en weergaveformaten van deze endoscoopcamera verschillen in de verhouding tussen lengte en breedte, worden bij het opslaan de beeldranden boven en onder verwijderd. Bij beelden die met de snapshotfunctie worden opgenomen, wordt daarentegen automatisch het formaat overgenomen dat voor de displayweergave is geselecteerd.

Eigenschappen van de PCE-VE 1500-serie

Het basisapparaat is bij elke video-endoscoop uit deze serie hetzelfde. De modellen verschillen alleen in de technische specificaties van de camera's en camerakabels. Bij de keuze van het apparaatmodel zijn naast de diameter van de camera en de lengte van de endoscoopkabel vooral de resolutie en kijkrichting van de camera belangrijk.

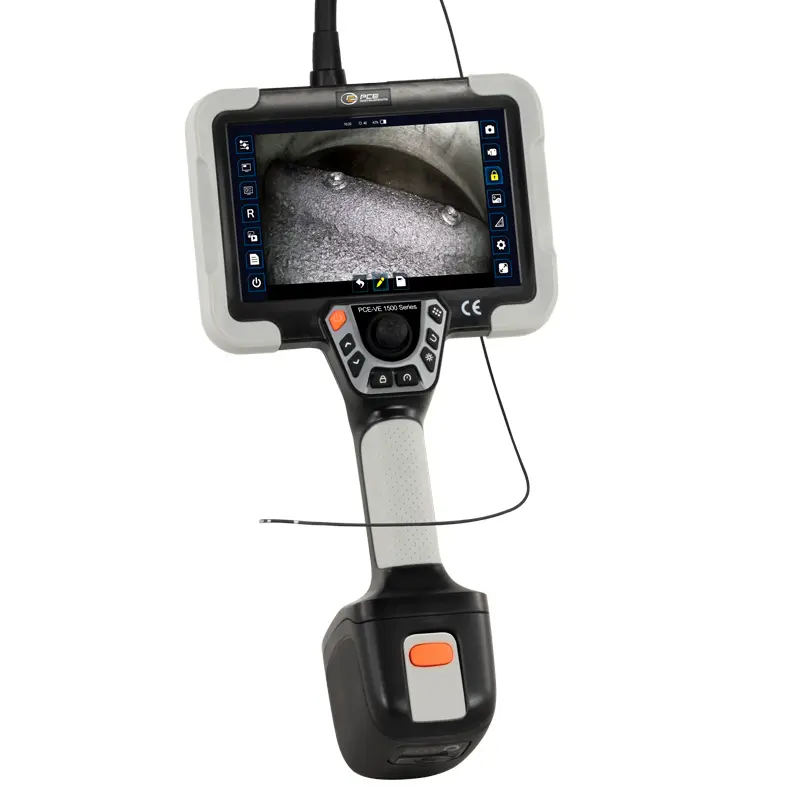

De bediening van het basisapparaat is via het 7 inch grote touchscreen, de functietoetsen en de joystick zeer comfortabel. Vrijwel alle functies zijn intuïtief te gebruiken. Omdat de video-endoscoop inclusief accu en camera-eenheid met motorblok slechts ongeveer 2,2 kilogram weegt, kan deze bij korte controles probleemloos in de hand worden gehouden. Het apparaat kan ook eenvoudig met de schouderriem worden gedragen, op een geschikte plaats worden neergelegd, opgehangen of op een statief worden bevestigd.

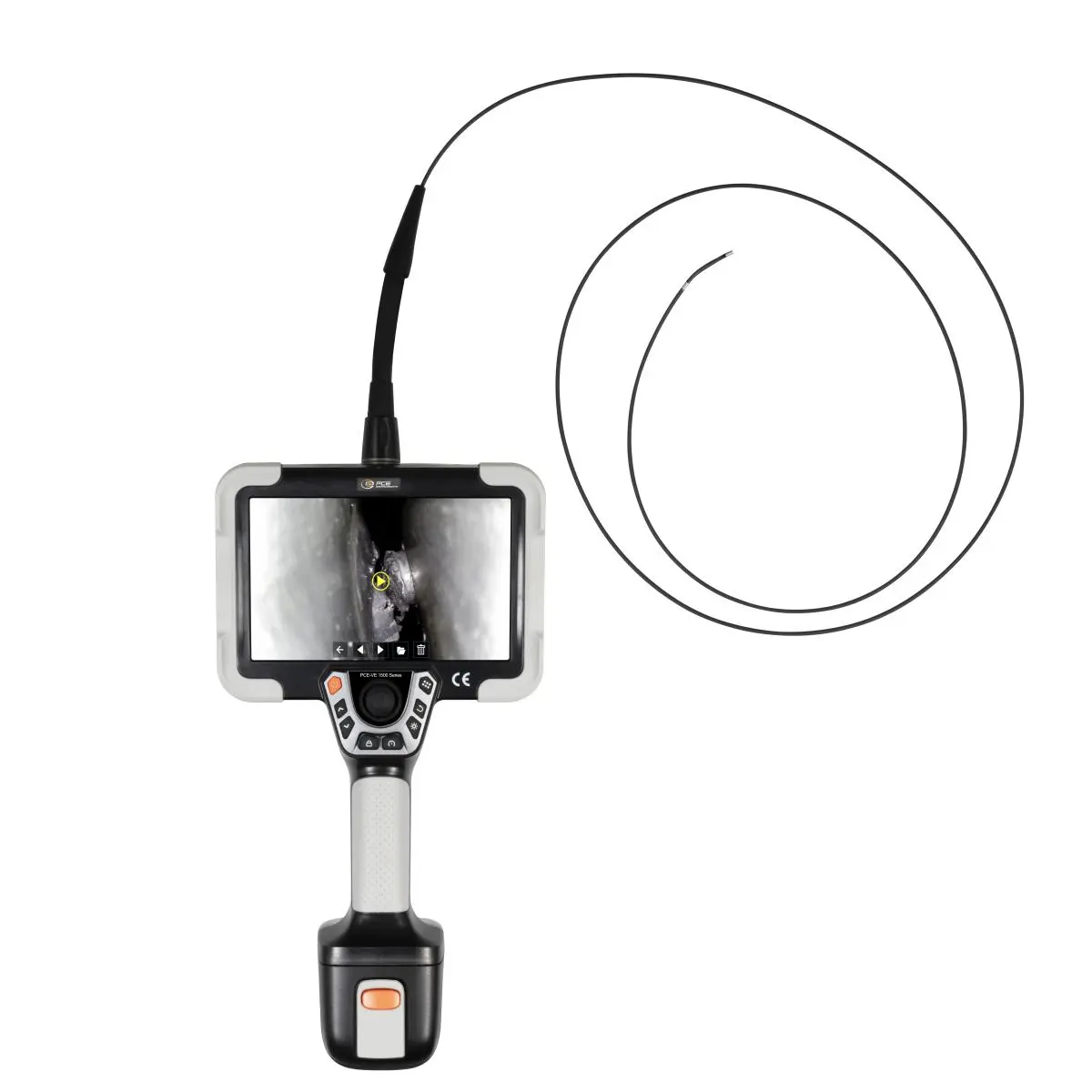

Endoscoopkabel met motorblok

Een bijzonder kenmerk van deze endoscoopserie is de motor die de buigbeweging van de camerakop ondersteunt. Om de verbinding tussen camerakabel en motor niet onnodig te belasten, worden endoscoopkabel en camerablok als één geheel geleverd. Deze camera-eenheid wordt eenvoudig op het basisapparaat aangesloten en daar vastgezet. Omdat het basisapparaat van de video-endoscoop geschikt is voor alle camerakabels, kan het probleemloos met elke camera-eenheid worden gebruikt. De mechanisch bijzonder kwetsbare punt van de camerakoppen is gemaakt van een titaniumlegering; de camerakabels worden beschermd door een ommanteling van wolfraamvlechtwerk.

Bediening van de camerakop met de joystick

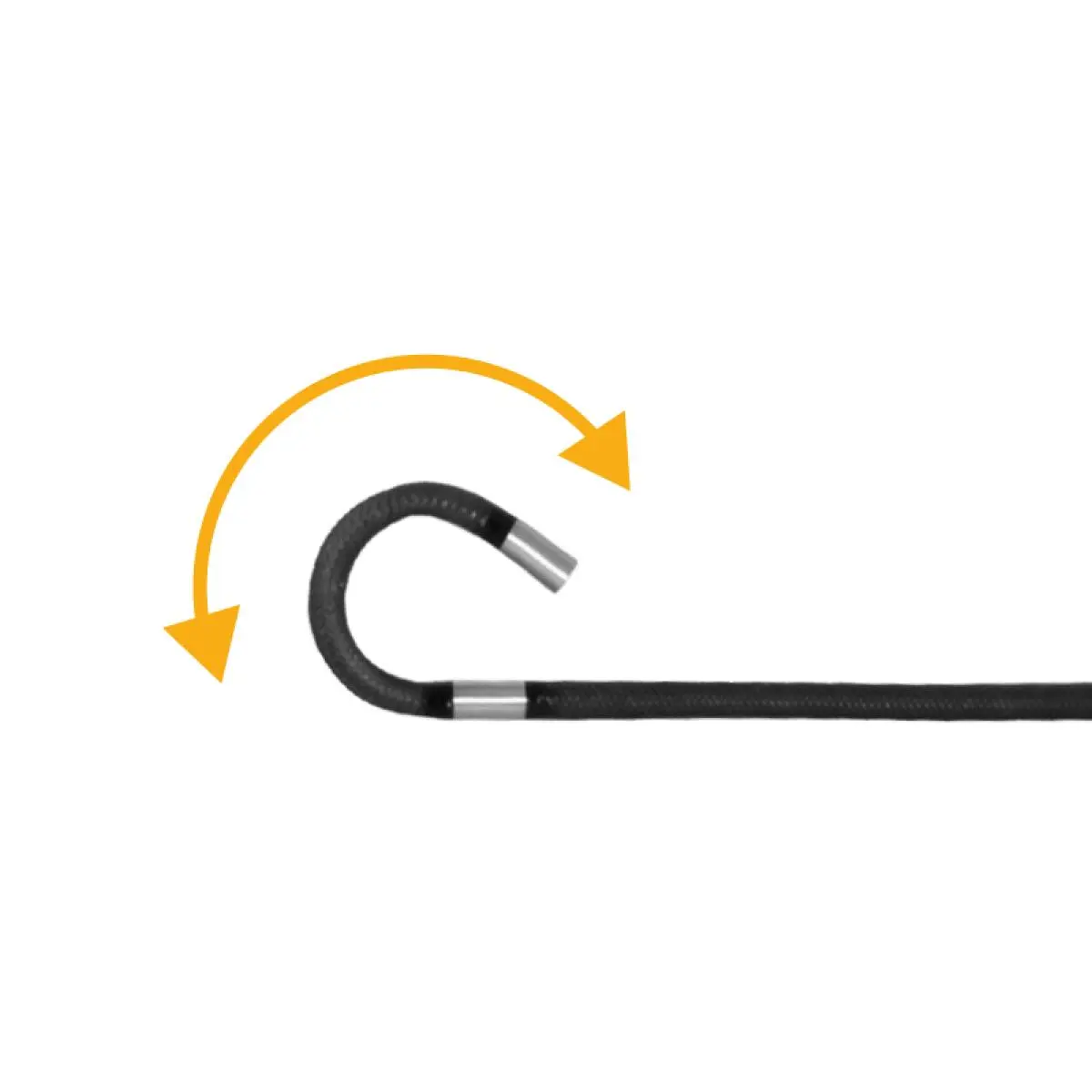

De camerakabel wordt voorzichtig met één of beide handen naar het te inspecteren gebied geleid. De positie van de camera kan worden gewijzigd door de kabel te duwen, trekken of draaien. Als het gebied voldoende ruimte biedt, kan de camerakop met de joystick in elke gewenste richting tot 190 graden worden gebogen. Deze buiging wordt door een motor ondersteund. Met een functietoets op de handgreep kan worden geschakeld tussen een lage en hoge buigsnelheid. Met een andere functietoets kan de met de joystick ingestelde buighoek worden vergrendeld. Zonder deze vergrendeling beweegt de camerakop weer terug in de richting van de oorspronkelijke positie zodra de joystick van de video-endoscoop wordt losgelaten.

Touchscreen

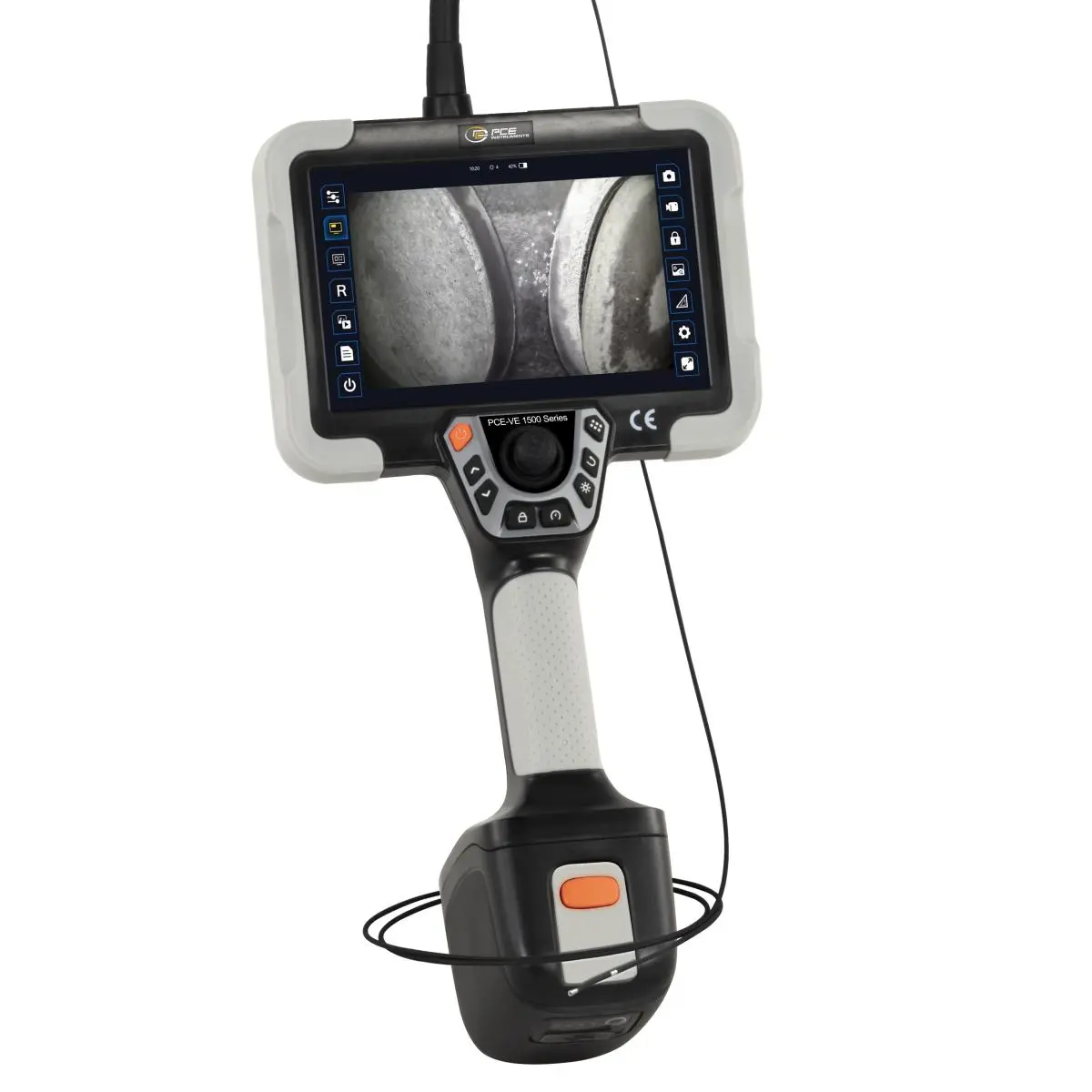

Het zeven inch grote touchscreen met een resolutie van 1920 x 1200 pixels biedt niet alleen een groot displayoppervlak voor het weergeven van actuele en opgeslagen beelden. Via pictogrammen op het touchscreen zijn ook de functies van het apparaatmenu gemakkelijk toegankelijk. Bovendien kunnen beelden op het touchscreen eenvoudig van markeringen of opmerkingen worden voorzien. Belangrijke details kunnen bijvoorbeeld met een kleur worden omcirkeld, ingekaderd of met pijlen worden aangeduid. Een selectie van vooraf gedefinieerde en configureerbare beeldstempels vereenvoudigt de toewijzing en uniforme aanduiding van beelden.

Met de beeld-in-beeldfunctie van de video-endoscoop kan het actuele beeld rechtstreeks op het touchscreen worden vergeleken met een reeds opgeslagen beeld. Zo kunnen zichtbare slijtageverschijnselen aan onderdelen eenvoudig worden vergeleken met de toestand tijdens de vorige inspectie. Digitale vergroting van beelden werkt op het touchscreen eenvoudig door tweemaal te tikken of de gewenste plaats met twee vingers uit elkaar te trekken.

Interfaces

Elke video-endoscoop uit de PCE-VE 1500-serie is uitgerust met een USB-A-interface en een SD-geheugenkaartsleuf, zodat beelden en video's rechtstreeks op verwisselbare opslagmedia kunnen worden opgeslagen. Er kunnen SD-kaarten met een capaciteit tot 128 GB worden gebruikt. Via de HDMI-interface kunnen beelden rechtstreeks naar een grote monitor worden overgedragen om de beoordeling van de beeldinhoud te vergemakkelijken. Daarnaast zijn interfaces voor audio en wifi ingebouwd. Alle aansluitingen bevinden zich links van het touchscreen en worden beschermd door een afdekking.

Toebehoren

In de stevige trolleykoffer met praktische indeling kunnen de video-endoscoop en accessoires veilig en gemakkelijk worden vervoerd en opgeborgen. Tot de leveringsomvang behoren twee apparaatspecifieke accu's met netadapter en USB-C-kabel om op te laden. Eén acculading van 6.400 mAh is voldoende voor meer dan drie uur gebruik. Als de accu leeg is, kan deze eenvoudig door de tweede accu worden vervangen. Als er ter plaatse een oplaadmogelijkheid beschikbaar is, kan de accu ook tijdens het gebruik worden opgeladen. Als standaardaccessoires bevinden zich bovendien een SD-geheugenkaart van 64 GB, een SD-kaartlezer met USB-aansluiting, een HDMI-kabel en een schouderriem in de apparaatkoffer.
