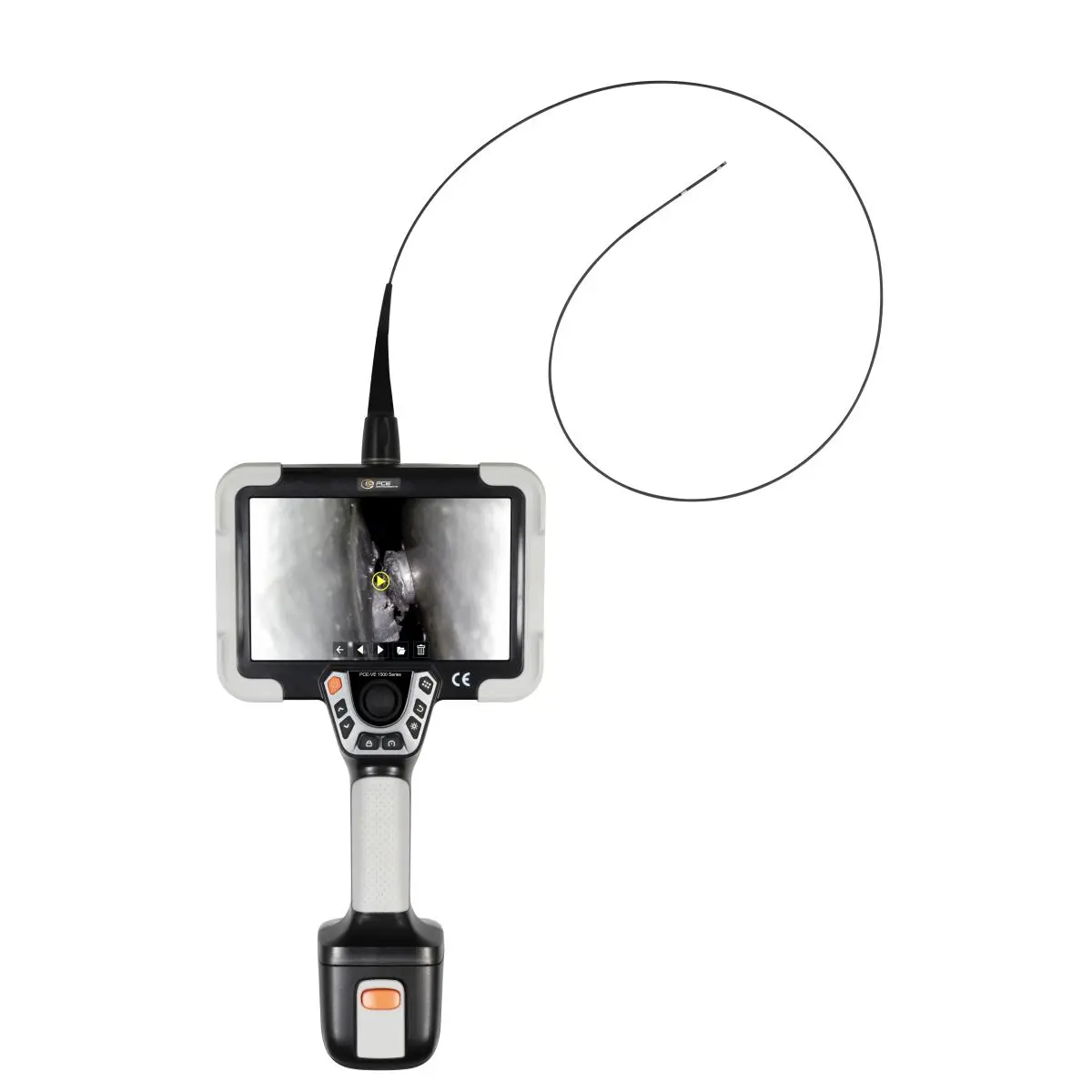

Dankzij de kleine cameradiameter maakt de endoscoopcamera gedetailleerde inspecties mogelijk, zelfs in zeer krappe ruimtes en via kleine toegangsopeningen, zonder tijdrovende demontage. Door de robuuste constructie van camera en endoscoopkabel, de hoge beschermingsgraad IP67 en de temperatuurbestendigheid tot 80 °C kan de endoscoopcamera in veel gevallen ook tijdens bedrijf en zonder tijdrovende voorbereidingen worden gebruikt. De flexibele camerakabel is slechts 2,2 mm dik en ongeveer één meter lang, gemeten vanaf de voorkant van de camerakop tot aan de rubberen bekleding bij het aansluitgedeelte op het motorblok. Hierdoor kunnen ook de binnenwanden van nauwe leidingen en kanalen en complexe componenten die alleen via zeer kleine boorgaten toegankelijk zijn, worden onderzocht.

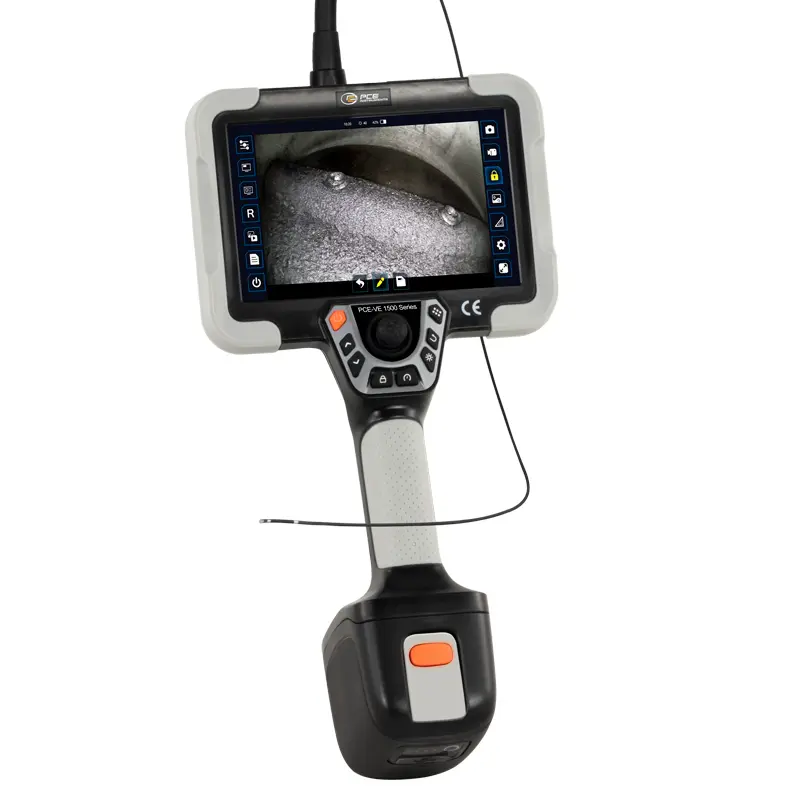

Het realtimebeeld dat op het 7-inchdisplay van de video-endoscoop wordt weergegeven, maakt niet alleen controle van de toestand van het object op de betreffende plaats mogelijk, maar biedt ook een goede oriëntatie tijdens het bewegen van de endoscoopkabel. Naast de camera aangebrachte leds kunnen stapsgewijs worden ingeschakeld om de zichtbaarheid van het weergegeven gebied te verbeteren. Helderheid, contrast en resolutie van de weergave kunnen via het betreffende functiemenu aan de situatie worden aangepast. De camera is niet in de richting van de kabelas gemonteerd, maar onder een hoek van 90° ten opzichte daarvan. De hoogste beeldscherpte wordt bereikt bij objecten op een afstand van 5 tot 50 mm.

De positie en het gezichtsveld van de zijwaarts geplaatste camera kunnen worden gewijzigd door de camerakabel te draaien, te schuiven of terug te trekken. Op plaatsen met voldoende ruimte kan de camerakop van deze video-endoscoop bovendien met behulp van een joystick en motorondersteuning in elke vrije richting worden gebogen. De maximale buigradius bedraagt 23 mm bij een buighoek van 90°. Om de beweeglijkheid van de camerakop niet te belemmeren, moet erop worden gelet dat de gebogen endoscoopkabel niet te zwaar wordt belast. Wanneer de kabel weerstand ondervindt, mag deze niet verder in die richting worden geduwd, getrokken of gedraaid, maar moet de belasting worden verminderd.

Functies en uitrusting van de PCE-VE 1500-serie

De modellen van de PCE-VE 1500-serie zijn gebaseerd op hetzelfde basisapparaat en verschillen alleen in de camera-eenheid. Indien nodig kan hetzelfde basisapparaat met verschillende camerakabels worden gebruikt. Deze kunnen zeer eenvoudig worden aangesloten, vergrendeld en weer losgemaakt. Daardoor kunnen tijdens een inspectie verschillende gebieden comfortabel met dezelfde video-endoscoop worden bekeken en gedocumenteerd. De gebruiker hoeft dus geen extra basisapparaat aan te schaffen en heeft bovendien ter plaatse en bij het samenvoegen en analyseren van de beeldgegevens minder werk.

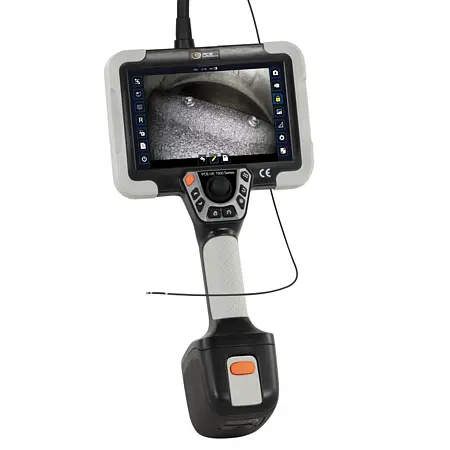

Een video-endoscoop uit deze serie weegt inclusief camera-eenheid en accu iets meer dan twee kilogram en kan comfortabel met één hand worden vastgehouden. Met dezelfde hand kunnen de joystick en vrijwel alle functietoetsen worden bediend, terwijl de endoscoopkabel met de andere hand voorzichtig naar de gewenste plaats wordt bewogen. Om de werkomstandigheden bij langere inspecties te verbeteren, is de video-endoscoop voorzien van bevestigingspunten voor een statief en schouderriem.

Motor en joystick

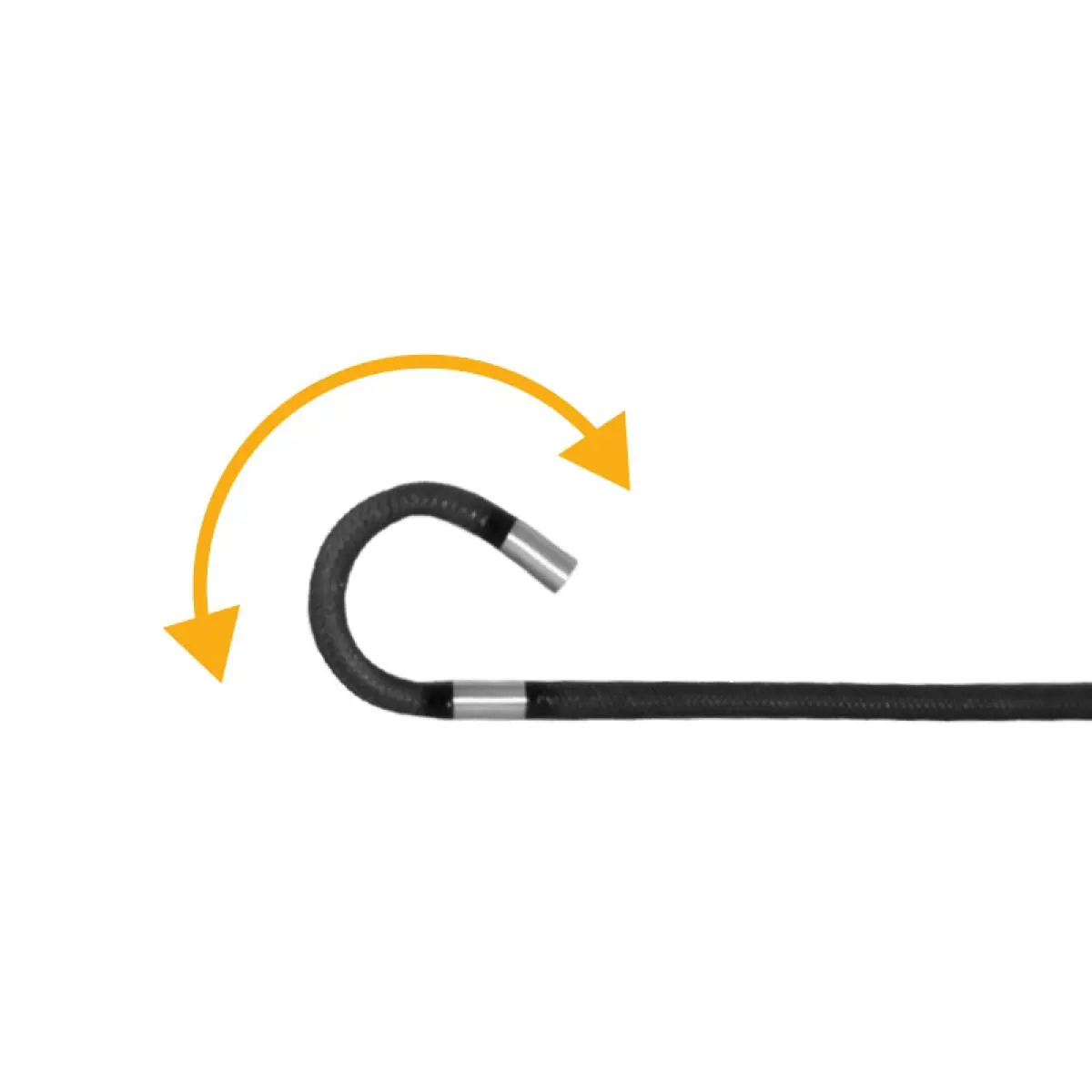

Een van de bijzondere kenmerken van deze serie is het gemotoriseerd buigen van de camerakop. Motorblok, camerakabel en camera vormen een eenheid waarmee het buigen van de beweegbare camerakop via de joystick op het handapparaat kan worden geregeld. Door de camerakop te buigen, kan de kijkrichting van de camera eenvoudig naar andere plaatsen in de buurt van de huidige camer positie worden gericht.

Touchscreenfuncties

De video-endoscoop maakt via de beeld-in-beeldfunctie een directe vergelijking van livebeelden met reeds opgeslagen beelden mogelijk. Het touchscreen vereenvoudigt het draaien en spiegelen van beelden en het toevoegen van markeringen en opmerkingen. Bovendien biedt het snelle en comfortabele toegang tot de menufuncties. Uitsneden van het weergegeven beeld kunnen op het touchscreen eenvoudig digitaal worden vergroot. Dit gebeurt door tweemaal op het betreffende deel van het beeld te tikken of het met twee vingers uit elkaar te trekken. De ingezoomde uitsnede kan bovendien met de vinger worden verschoven. Zo kan elk beeld al op de endoscoopcamera nauwkeurig worden gecontroleerd en met een geselecteerde sjabloon worden vergeleken.

Op de gewenste plaatsen kunnen met de vinger op het touchscreen eenvoudig willekeurige gekleurde markeringen op het opgeslagen beeld worden getekend. Het gewijzigde beeld kan vervolgens onder de oude of onder een nieuwe naam worden opgeslagen. Daarnaast biedt de video-endoscoop een keuze uit vaste en configureerbare beeldstempels en een rapportfunctie waarmee rapporten kunnen worden opgesteld en in pdf-formaat opgeslagen.
