Spanningsmeting (AC V)

Meetbereik

Resolutie

Nauwkeurigheid

10 V ... 600 V (fase naar neutraal)
10 V ... 600 V (fase tot fase)

0,1 V

± (0,5% + 0,5 V)

Stroommeting (AC A) Set 1

Meetbereik

Resolutie

Nauwkeurigheid

20 A

0,001 A (< 10 A) 0,01 A (>= 10 A)

±(0,5% + 0,1A)

200 A

0,01 A (< 100 A) 0,1 A (>= 100 A)

±(0,5% + 0,5A)

1200 A

0,1 A (< 1000 A) 1 A (>= 1000 A)

±(0,5 A + 5 A)

Actief vermogen

Meetbereik

Resolutie

Nauwkeurigheid

0 ... 9,999 kW

0,001 kW

±(1 % + 0,008 kW)

10 ... 99,99 kW

0,01 kW

±(1 % + 0,008 kW)

100 ... 999,9 kW

0,1 kW

±(1 % + 0,8 kW)

1 ... 9,999 MW

0,001 MW

±(1 % + 0,008 MW)

Schijnbare kracht

Meetbereik

Resolutie

Nauwkeurigheid

0 ... 9,999 kVA

0,001 kVA

±(1% + 0.008 kVA)

10 ... 99,99 kVA

0,01 kVA

±(1% + 0.08 kVA)

100 ... 999,9 kVA

0,1 kVA

±(1% + 0.8 kVA)

1 ... 9.999 MVA

0,001 MVA

±(1% + 0,008 MVA)

Blindvermogen

Meetbereik

Resolutie

Nauwkeurigheid

0 ... 9.999 kVAR

0,001 kVAR

±(1% + 0.008 kVAR)

10 ... 99.99 kVAR

0,01 kVAR

±(1% + 0.08 kVAR)

100 ... 999.9 kVAR

0,1 kVAR

±(1% + 0.8 kVAR)

1 ... 9.999 MVAR

0,001 MVAR

±(1% + 0.008 MVAR)

Actieve energie

Meetbereik

Resolutie

Nauwkeurigheid

0 ... 9.999 kWh

0,001 kWh

±(2% + 0,008 kWh)

10 ... 99.99 kWh

0,01 kWh

±(2% + 0,08 kWh)

100 ... 999.9 kWh

0,01 kWh

±(2% + 0,8 kWh)

1 ... 9.999 MWh

0,001 MWh

±(2% + 0,008 MWh)

Schijnbare energie

Meetbereik

Resolutie

Nauwkeurigheid

0 ... 9.999 kVAh

0,001 kVAh

±(2% + 0.008 kVAh)

10 ... 99.99 kVAh

0,01 kVAh

±(2% + 0.08 kVAh)

100 ... 999.9 kVAh

0,01 kVAh

±(2% + 0.8 kVAh)

1 ... 9,999 MVAh

0,001 MVAh

±(2% + 0,008 MVAh)

Reactieve energie

Meetbereik

Resolutie

Nauwkeurigheid

0 ... 9.999 kVARh

0,001 kVARh

±(2% + 0.008 kVARh)

10 ... 99.99 kVARh

0,01 kVARh

±(2% + 0.08 kVARh)

100 ... 999.9 kVARh

0,01 kVARh

±(2% + 0.8 kVARh)

1 ... 9.999 MVARh

0,001 MVARh

±(2% + 0,008 MVARh)

Arbeidsfactor

Meetbereik

Resolutie

Nauwkeurigheid

0 ... 1

0,01

± 0.04

Fasehoek

Meetbereik

Resolutie

Nauwkeurigheid

-180° ... 180°

0,1°

± 1°

Frequentie

Meetbereik

Resolutie

Nauwkeurigheid

45 ... 65 Hz

0,1 Hz

± 0,1 Hz

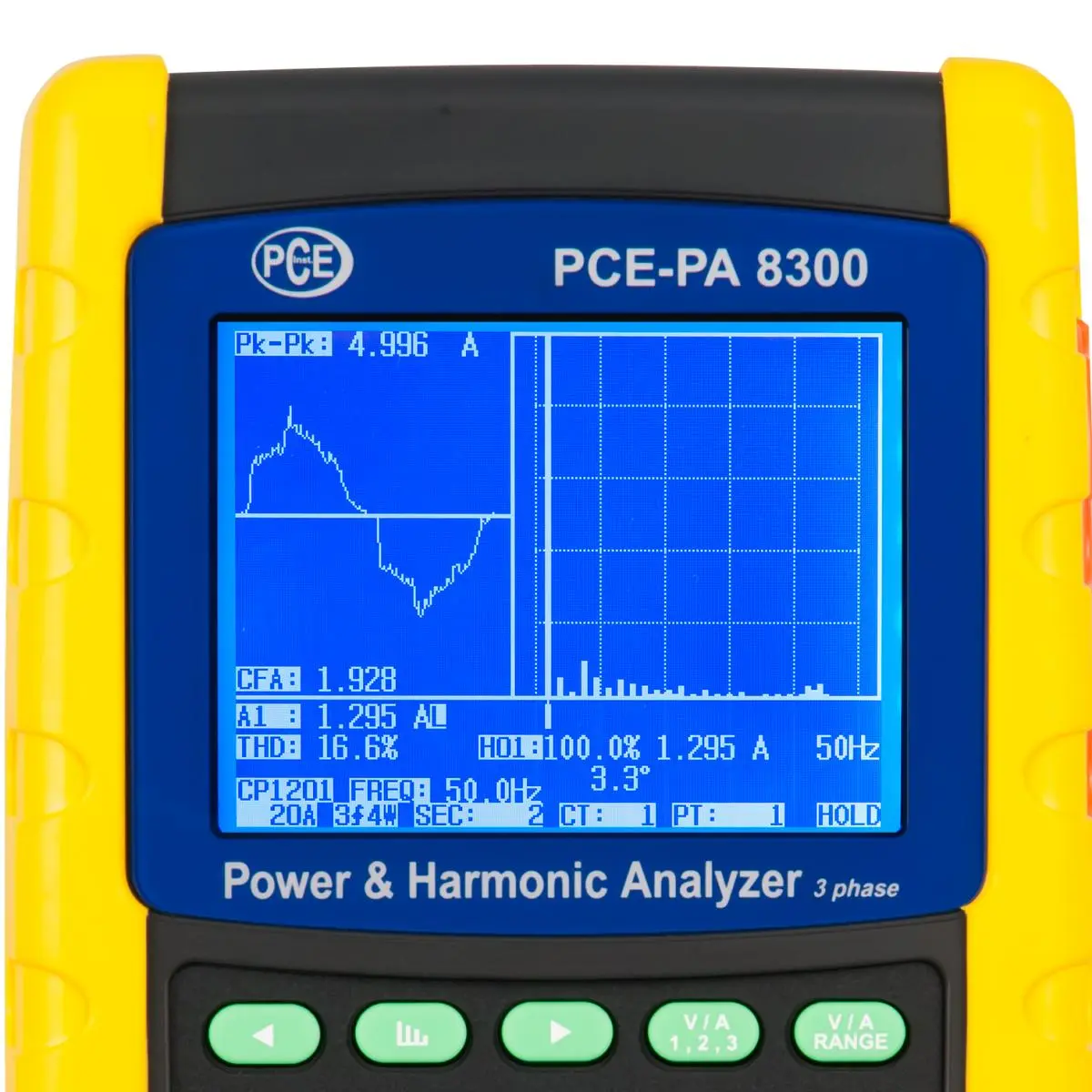

Harmonische van wisselspanning bij 50/60 Hz

Meetbereik

Resolutie

Nauwkeurigheid

1 ... 20e bestelling

0,1 V
0,1 %

± (2% + 0,5 V) ± (2% + 10 cijfers)

21 ... 30e bestelling

0,1 V
0,1 %

± (2% + 0,5 V) ± (2% + 20 cijfers)

31 ... 50e bestelling

0,1 V
0,1 %

Onbepaald

Harmonische van wisselstroom bij 50/60 Hz

Meetbereik

Resolutie

Nauwkeurigheid

1 ... 20e bestelling

0,001 ... 1 A
0,1 %

± (2% + 0,5 A) ± (2% + 10 cijfers)

21 ... 30e bestelling

0,001 ... 1 A
0,1 %

± (2% + 0,5 A) ± (2% + 20 cijfers)

31 ... 50e bestelling

0,001 ... 1 A
0,1 %

Onbepaald

Algemene technische specificaties

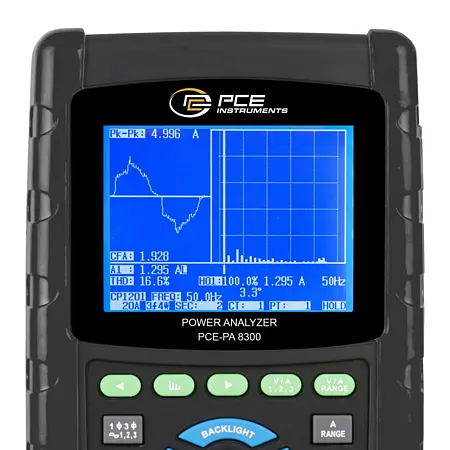

Display

3.7 "dot matrix LCD-scherm (320 x 240 pixels)

Veiligheidsnorm

IEC1010CAT III 600 V

Ingangsweerstand AC V

10 MOhm

Werkfrequentiestroomklemmen

40 Hz ... 1 kHz

geteste werkfrequentiestroomklemmen

45 Hz ... 65 Hz

Bescherming tegen overbelasting

AC V
AC A

720 V RMS
1300 A met stroomklemmeter

Geheugen

SD-kaart

Opname-interval

1 seconde

Datalogger functie

Real-time opslag op SD-kaart

Opslaginterval

2 seconden ... 7200 seconden

Uitvoer

via USB of RS-232, afhankelijk van de aansluitkabel

(Alleen voor live weergave op de pc)

Bedrijfstemperatuur

0 ... +50 °C

Omgevingsvochtigheid

< 80 % RH

Voeding

8 x 1,5 V AA batterijen
, 9 V voeding

Stroomverbruik

Meetapparaat: 500 mA DC Stroomklem: 34 mA DC

Maximale kabeldiameter

Stroomklemmen: 50 mm

Afmeting

Meetapparaat: 225 x 125 x 64 mm Stroomklem: 210 x 64 x 33 mm Klemkaak: 86 mm

(buitenkant)

Gewicht

Meetapparaat: 948 g (incl. batterijen) Klemmeter: 467 g (incl. kabel)
