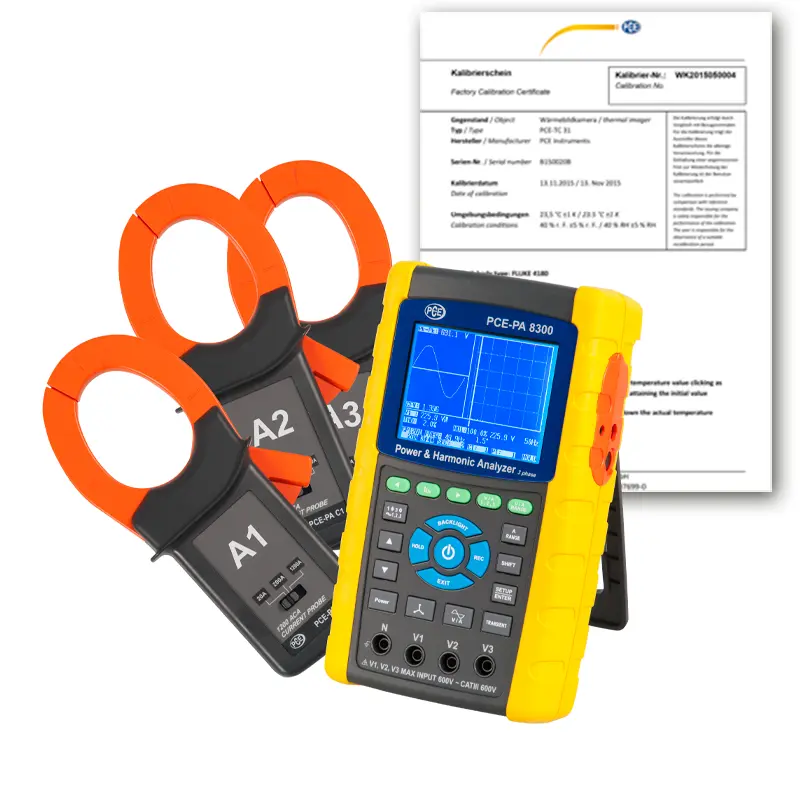

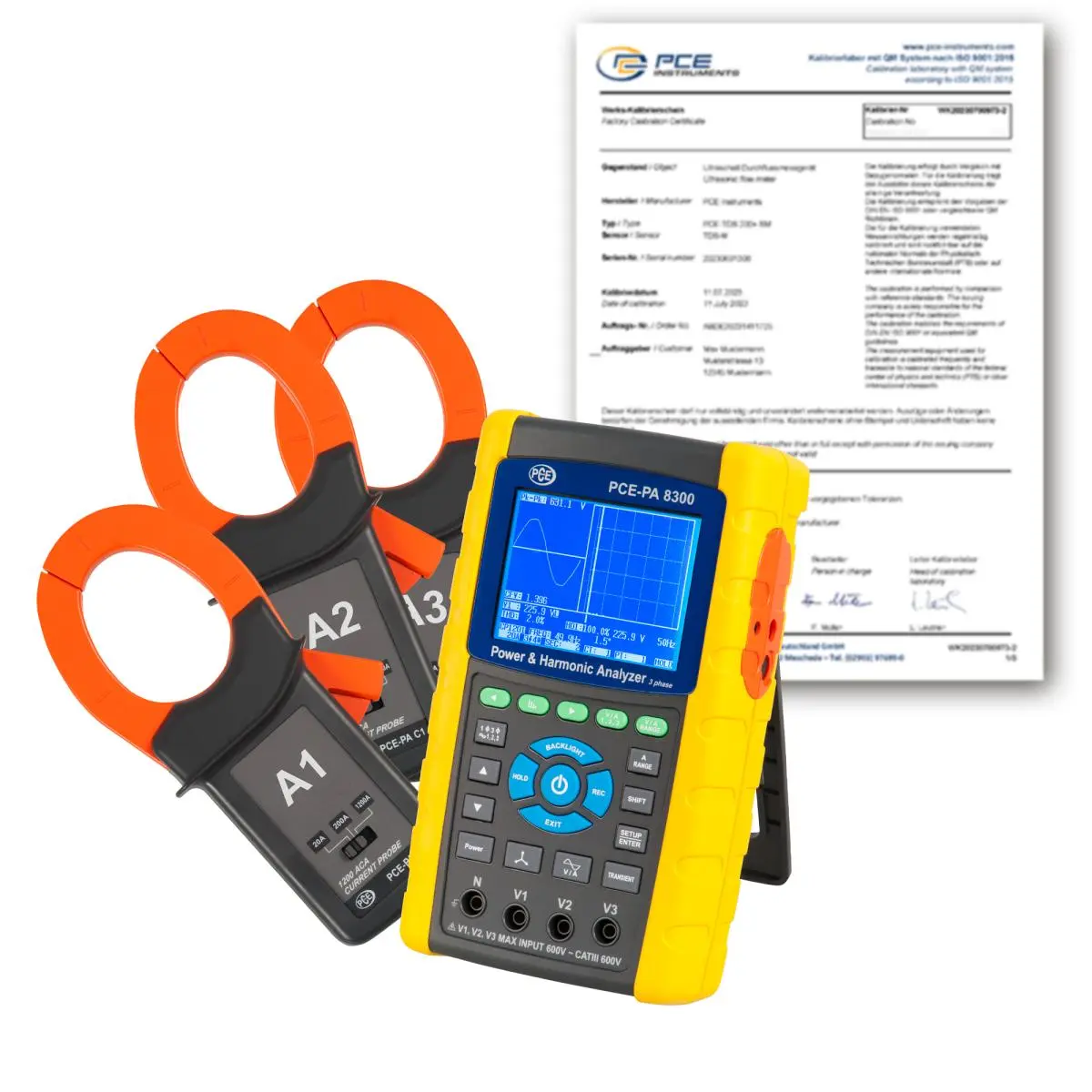

Datalogger PCE-PA 8300-1-ICA incl. ISO-kalibratiecertificaat

Best.nr.: PCE-PA 8300-1-ICA

EAN: 4250348731753

Toebehoren

Vermogensmeetadapter PCE-PA-ADP-SCHUKO

294,90 €

Fabriekskalibratiecertificaat (ISO9001) voor vermogensmeetinstrumenten

480,90 €

3x Stroomtangen voor de PCE-PA 8300 (tot 1.200 A)

554,90 €

3x flexible Stroomtangen voor de PCE-PA 8300 (tot 3.000 A) (3)

741,90 €

Beschrijving

3-fasen vermogens en netwerktester, harmonische tester / Tot 3000 A AC / Met SD-Dataopslag / Grafiek display / Verschillende stroomtangen

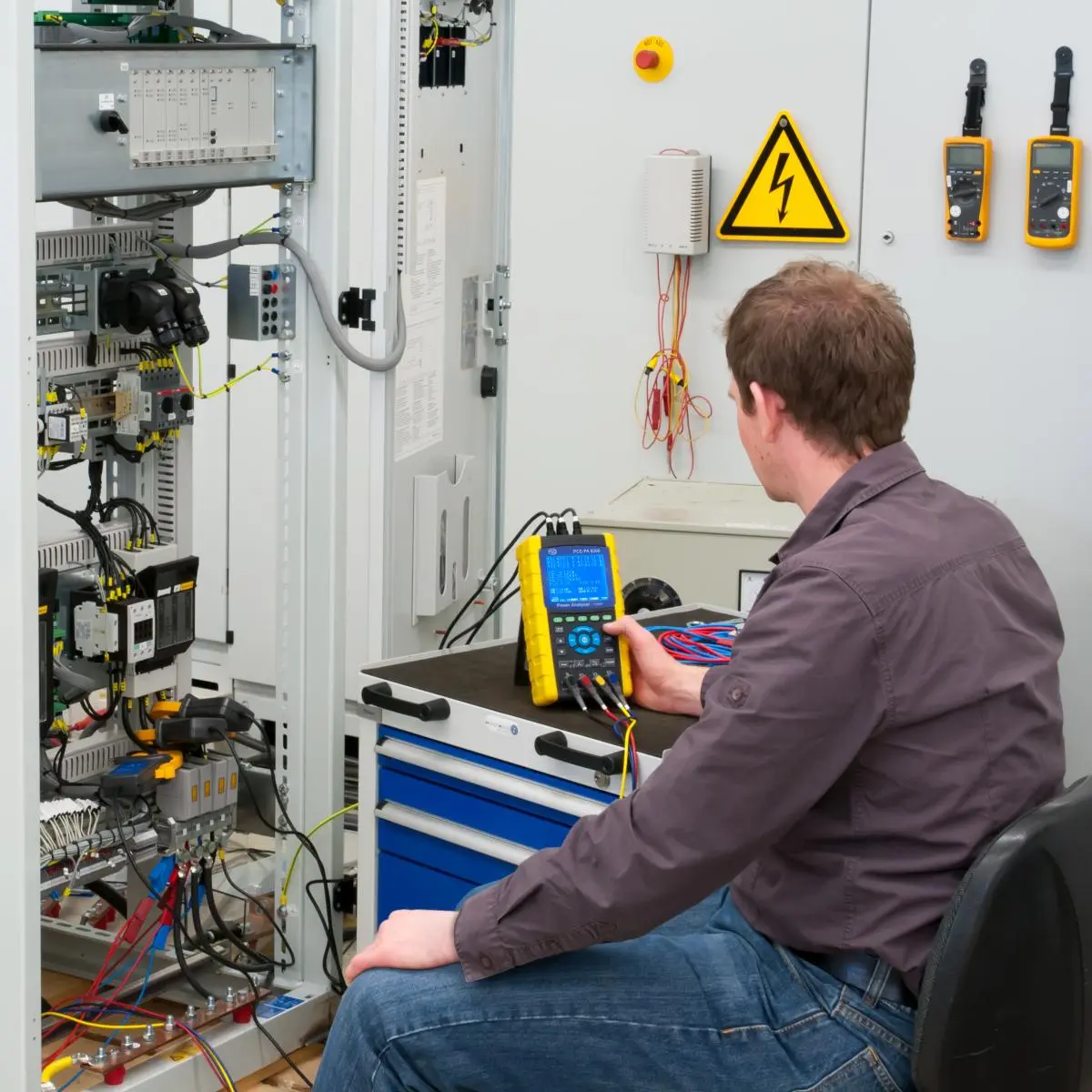

De vermogens- en netwerktester PCE-PA 8300 maakt indruk door zijn eenvoudige handhaving. Het apparaat slaat alle meetwaarden op een SD-kaart op. De PCE-PA 8300 kan voor vermogensmeting en voor netwerkanalyse ingezet worden. Het vermogen kan tot 9999 MW gemten worden. Voor netwerkanalyse kan de tester harmonische tot de 50ste ordening exact bepalen. Alle meetwaarden worden op de grafische display weergegeven. Op die manier is het geen probleem ook netwerkvervormingen weer te geven. Voor precieze netwerk- en vermogensanalyse kunnen de meetgegevens in een vrij instelbaar geheugeninterval op een SD-kaart opgeslagen worden. Dit maakt het mogelijk om langetermijn-opnames te maken. Het apparaat is in twee verschillende sets beschikbaar. Zo kan de PCE-PA 8300 met stroomtangen en met flexibele Rogowskispoelen geleverd worden.

Kenmerken

- 3-fase vermogens- en netstoringsanalyser

- Meting tot 1200 A AC

- Harmonischen en harmonische analyse

- Schijnbaar, actief en reactief vermogen meten

- Meting van vermogensfactor

- Stroomtangen van verschillende. Fabrikanten aansluitbaar

- SD-kaart geheugen

- Instelbaar opslaginterval

- Tot 600 V AC meetbaar

- Meting van fasehoek / frequentie

- Grafisch display met harmonische weergave

- Robuuste behuizing

- Automatische keuze van het meetbereik (AC V)

- incl. ISO-kalibratiecertificaat

Specificaties

AC-spanning
Meetbereik	10 ... 600 V
Nauwkeurigheid	±(0,5 % +0,5 V)
Overbelasting	720 V RMS

Wisselstroom AC
Meetbereik	0,2 ... 10 A
Resolutie	0,001 A
Nauwkeurigheid	±(0,5 % +0,1 A)
Overbelasting	1300 A met stroomtang
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	10 ... 20 A
Resolutie	0,01 A
Nauwkeurigheid	±(0,5 % +0,1 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	0,2 ... 100 A
Resolutie	0,01 mA
Nauwkeurigheid	±(0,5 % +0,5 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	100 ... 200 A
Resolutie	0,1 A
Nauwkeurigheid	±(0,5 % +0,5 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	0,2 ... 1000 A
Resolutie	0,1 mA
Nauwkeurigheid	±(0,5 % +5 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	1000 ... 1200 A
Resolutie	1 A
Nauwkeurigheid	±(0,5 % +5 A)
Frequentiebereik	40 ... 1000 Hz

Actief vermogen
Meetbereik	0 ... 9,999 kW
Resolutie	0,001 W
Nauwkeurigheid	±(1% +0,008 kW)

Actief vermogen
Meetbereik tot.	10 kW
Meetbereik vanaf	99,99 kW
Resolutie	0,01 kVAR
Nauwkeurigheid	±(1% +0,08 kW) W

Actief vermogen
Meetbereik	100 ... 999,9 kW
Resolutie	0,1 kW
Nauwkeurigheid	±(1% +0,8 kW)

Actief vermogen
Meetbereik	1 ... 9,999 MW
Resolutie	0,001 MW
Nauwkeurigheid	±(1 % +0,008 MW)

Reactief vermogen
Meetbereik	0 ... 9,999 kVAR
Resolutie	0,001 kVAR
Nauwkeurigheid	±(1% +0,008 kVAR)

Reactief vermogen
Meetbereik	10 ... 99,99 kVAR
Resolutie	0,01 kVAR
Nauwkeurigheid	±(1% +0,08 kVAR)

Reactief vermogen
Meetbereik	100 ... 999,9 kVAR
Resolutie	0,1 kVAR
Nauwkeurigheid	±(1% +0,8 kVAR)

Reactief vermogen
Meetbereik	1 ... 9,999 MVAR
Resolutie	0,001 MVAR
Nauwkeurigheid	±(1 % +0,008 MVAR)

Fasehoek
Meetbereik	-180 ... +180 °
Resolutie	0,1 °
Nauwkeurigheid	±1 °

Schijnbaar vermogen
Meetbereik	0 ... 9,999 kVA
Resolutie	0,001 kVA
Nauwkeurigheid	±(1% +0,008 kVA)

Schijnbaar vermogen
Meetbereik	10 ... 99,99 kVA
Resolutie	0,01 kW
Nauwkeurigheid	±(1% +0,08 kVA)

Schijnbaar vermogen
Meetbereik	100 ... 999,9 kVA
Resolutie	0,1 kVA
Nauwkeurigheid	±(1% +0,8 kVA)

Schijnbaar vermogen
Meetbereik	1 ... 9,999 MVA
Resolutie	0,001 MVA
Nauwkeurigheid	±(1 % +0,008 MVA)

Vermogensfactor
Meetbereik	0 ... 1
Resolutie	0,01
Nauwkeurigheid	±0,04

Actieve energie
Meetbereik	0 ... 9,999 kWh
Resolutie	0,001 kVAh
Nauwkeurigheid	±(2% +0,008 kWh)

Actieve energie
Meetbereik	10 ... 99,99 kWh
Resolutie	0,01 kWh
Nauwkeurigheid	±(2% +0,08 kWh)

Actieve energie
Meetbereik	100 ... 999,9 kWh
Resolutie	0,1 kWh
Nauwkeurigheid	±(2% +0,8 kWh)

Actieve energie
Meetbereik	1 ... 9,999 MWh
Resolutie	0,001 MWh
Nauwkeurigheid	±(2% +0,008 MWh)

Schijnbare energie
Meetbereik	0 ... 9,999 kVAh
Resolutie	0,001 kVAh
Nauwkeurigheid	±(2% +0,008 kVAh)

Schijnbare energie
Meetbereik	10 ... 99,99 kVAh
Resolutie	0,01 kVAh
Nauwkeurigheid	±(2% +0,08 kVAh)

Schijnbare energie
Meetbereik	100 ... 999,9 kVAh
Resolutie	0,1 kVAh
Nauwkeurigheid	±(2% +0,8 kVAh)

Schijnbare energie
Meetbereik	1 ... 9,999 MVAh
Resolutie	0,001 MVAh
Nauwkeurigheid	±(2 % +0,008 MVAh)

Reactieve energie
Meetbereik	0 ... 9,999 kVARh
Resolutie	0,001 kVARh
Nauwkeurigheid	±(2% +0,008 kVARh)

Reactieve energie
Meetbereik	10 ... 99,99 kVARh
Resolutie	0,01 kVARh
Nauwkeurigheid	±(2% +0,08 kVARh)

Reactieve energie
Meetbereik	100 ... 999,9 kVARh
Resolutie	0,1 kVARh
Nauwkeurigheid	±(2% +0,8 kVARh)

Reactieve energie
Meetbereik	1 ... 9,999 MVARh
Resolutie	0,001 MVARh
Nauwkeurigheid	±(2 % +0,008 MVARh)

Frequentie
Meetbereik	45 ... 65 Hz
Resolutie	0,1 Hz
Nauwkeurigheid	±0,1 Hz

Harmonische meting (harmonischen)
Meetbereik	1 ... 50 (rangnummer)
Stroombereik	0.2 ... 1200 A
Spanningsbereik	10 ... 600 V

Algemene technische gegevens
Meetfuncties	VASTHOUDEN
Frequentie	40 ... 1000 Hz
Type beeldscherm	LCD met verlichting
Schermgrootte	3,7 inch
Opslagmedium	SD-kaart
Opslagcapaciteit	4 GB
Opslaginterval van	2 s
Opslaginterval tot	120 min.
Interface	RS232
Norm	IEC 1010
Stroomverbruik van meetinstrument	500 mA DC
Stroomverbruik Stroomtang	34 mA DC
Maximale kabeldiameter	50 mm
Veiligheidsnorm	CAT III 600 V
Afmetingen	Huidige klem: 210 x 64 x 33 mm Klembek: 86 mm (buitenkant)
Selectie meetbereik	Automatisch, Manuell
Menutaal	Engels, Engels (GB)
Beschermingsklasse (apparaat)	IP20
Stroomvoorziening	9V
Type aansluiting	Apparaat Europlug
Batterij	8 x 1,5 V AA-batterij , Alkali-mangaan
Capaciteit	3000 mAh
Bedrijfsomstandigheden	0 ... 50 °C , 10 ... 80 % r. F.
Opslagomstandigheden	0 ... 50 °C , 10 ... 80 % r. F.
Afmetingen ( L x B x H )	225 x 125 x 64 mm
Gewicht	1010 g
