Condition monitoring / conditiebewaking PCE-VM 20

Best.nr.: PCE-VM 20

EAN: 4250348719515

Beschrijving

trillingsmeter voor de trillingsmeting aan machines / directe beoordeling volgens DIN ISO 10816 / verschillende meetmodi / realtime FFT-analyse / routingfunctie voor de snelle bepaling van meetlocaties

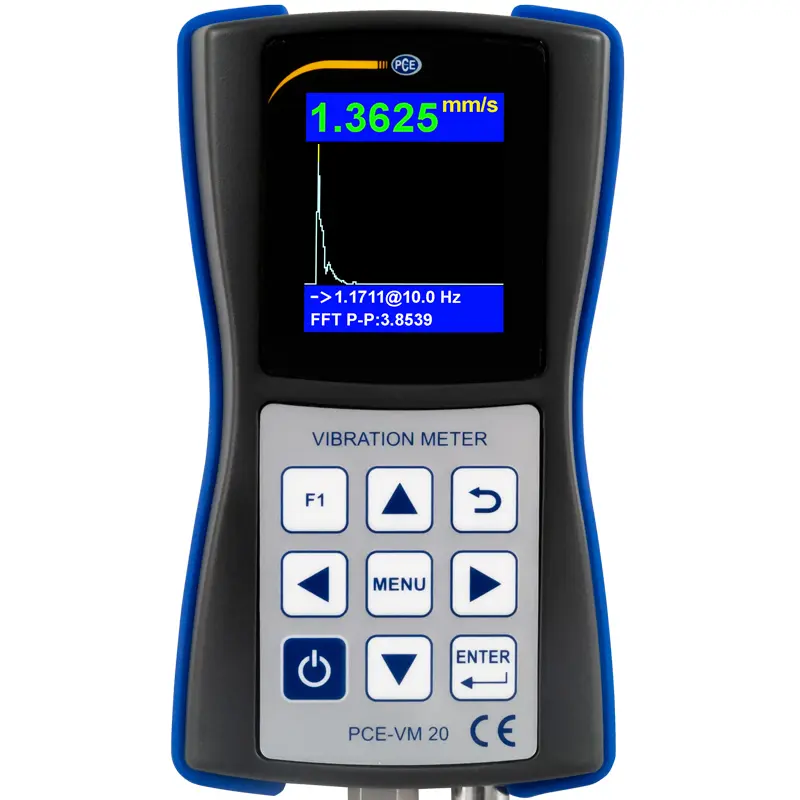

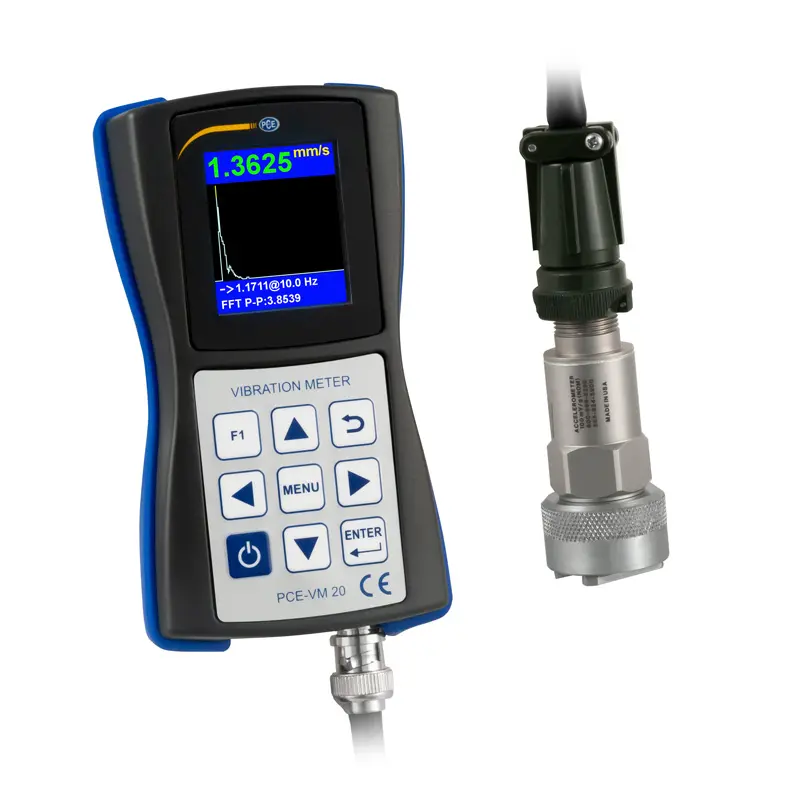

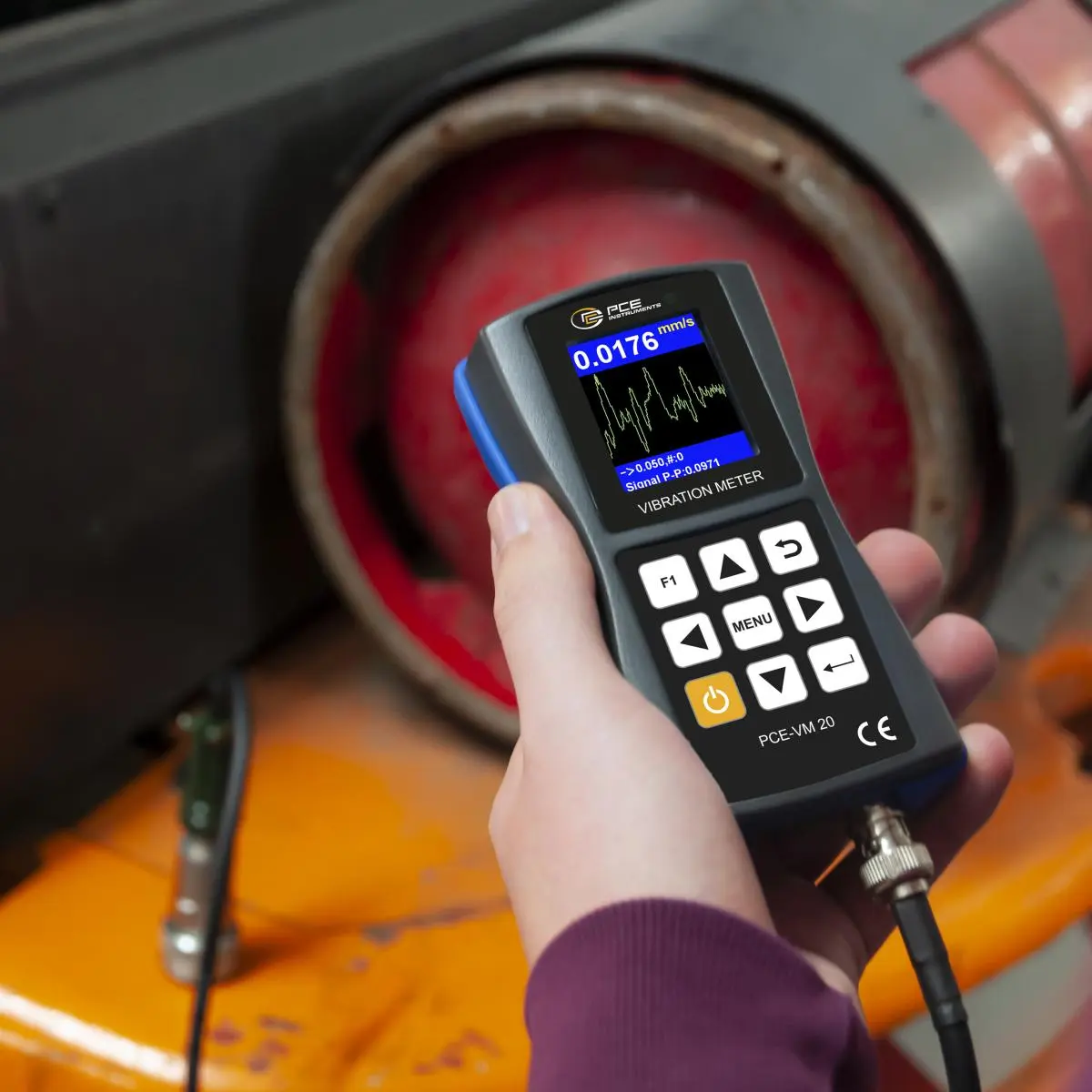

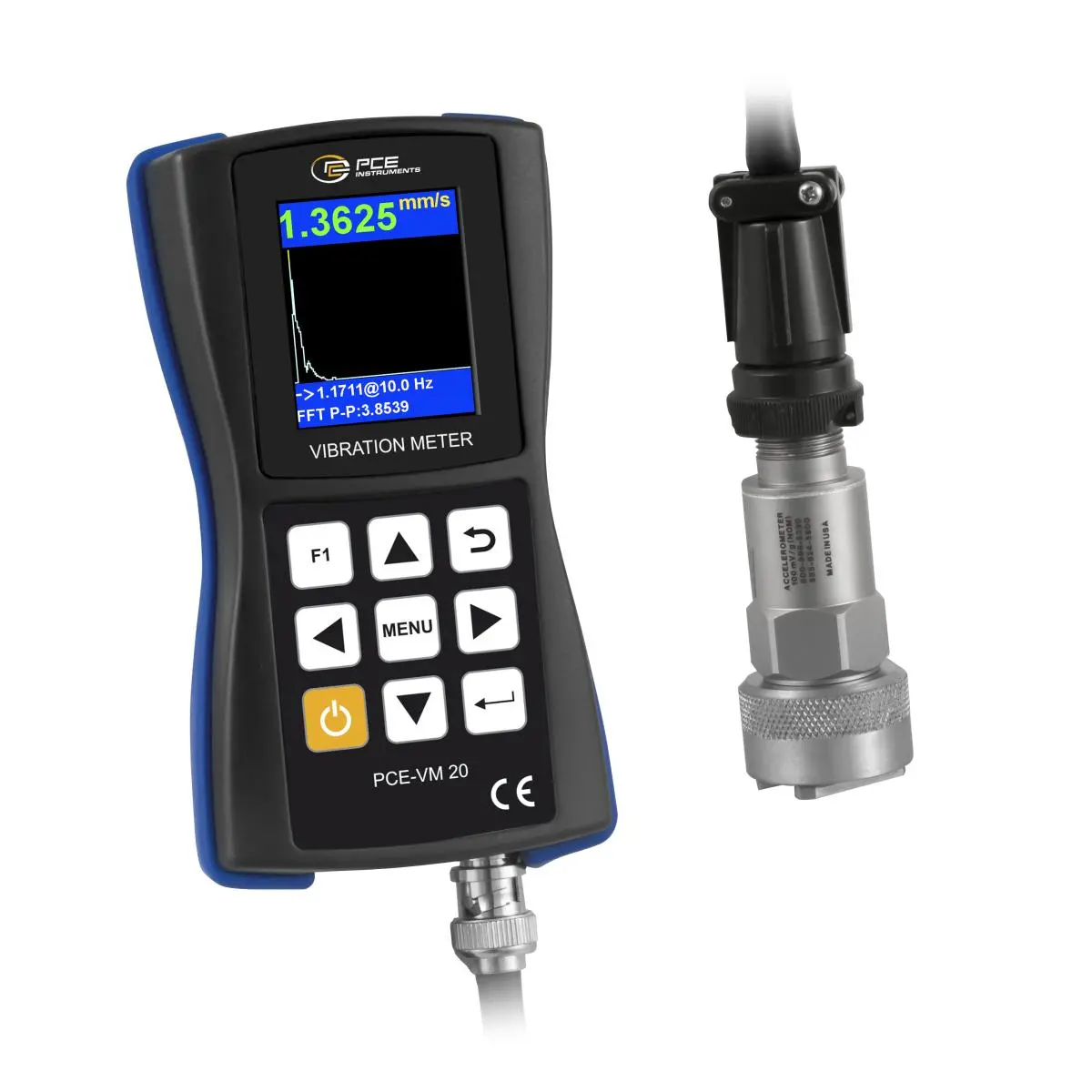

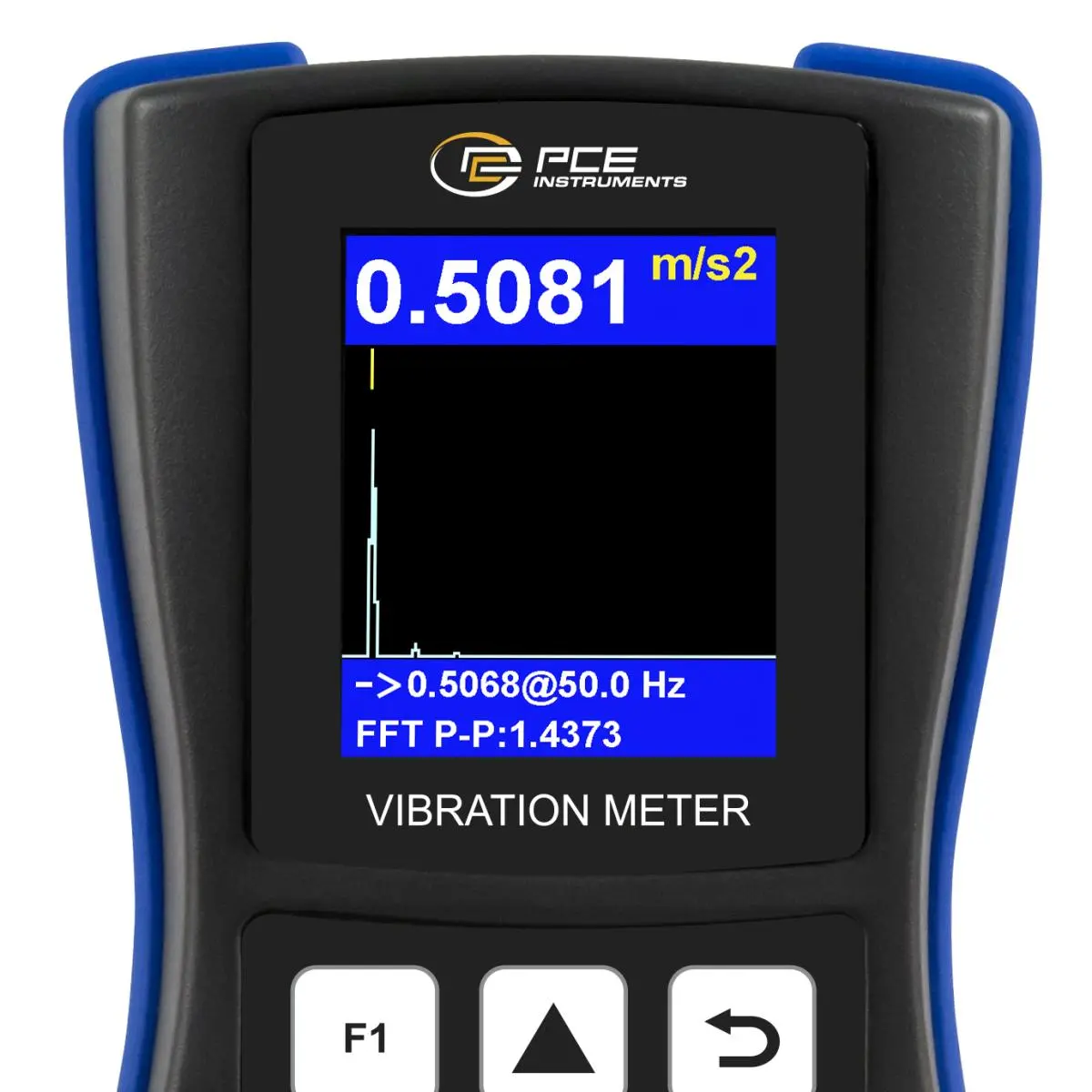

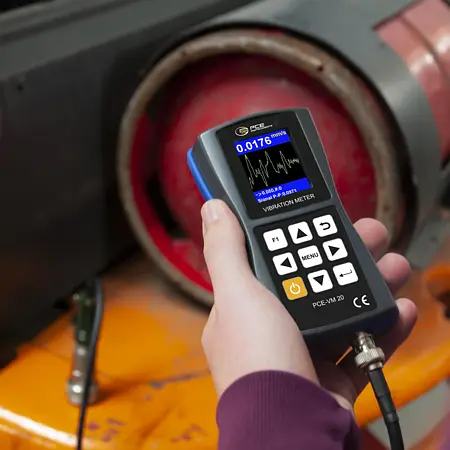

De condition monitoring / conditiebewaking PCE-VM 20 is een compact meetinstrument voor de snelle beoordeling van het trillingsverloop van een machine. Hierbij geeft de trillingsmeter diverse trillingsparameters weer, zoals de versnelling, snelheid en verplaatsing. De geïntegreerde realtime FFT-analyse zorgt ervoor dat de machinetoestand al tijdens de meting geanalyseerd en vastgesteld kan worden.

De condition monitoring / conditiebewaking PCE-VM 20 kan zowel signalen van piëzo-elektrische trillingsensoren volgens de IEPE standaard verwerken, alsmede signalen afkomstig van piëzo-elektrische trillingsensoren met laaduitgang.

Kenmerken

- realtime FFT-analyse

- robuuste behuizing

- diverse trillingsparameters

- directe beoordeling volgens DIN ISO 10816

- ingebouwde LiPo-accu

Specificaties

Versnelling
Meetbereik	0 ... 200 m/s²
Resolutie	0,0001 m/s²
Nauwkeurigheid	±5 % (alleen meetinstrument)

Snelheid
Meetbereik	0 ... 200 mm/s
Resolutie	0,0001 mm/s
Nauwkeurigheid	±5 % (alleen meetinstrument)

Pad
Meetbereik	0 ... 2000 µm
Resolutie	0,1 µm
Nauwkeurigheid	±5 % (alleen meetinstrument)

Frequentie
Meetbereik	1 ... 10000 Hz
Resolutie	1 Hz
Nauwkeurigheid	±5 % (alleen meetinstrument)

Sensor
Aanduiding	Airconditioningunit 102-1A
Gevoeligheid	100 mV/g
Temperatuurbereik	-50 ... 121 °C
Behuizing	316L roestvrij staal
Kabellengte	1,8 m
Extra beschrijving	Frequentierespons: ±3 dB (0,5… 15000 Hz) / ±10 % (2,0… 10000 Hz) Dynamisch bereik: ±50 g, piek Spectrale ruis: Bij 10 Hz: 14 µg/√Hz Bij 100 Hz: 2,3 µg/√Hz Bij 1000 Hz: 2 µg/√Hz Aansluiting: 2-pins MIL-C-5015
Stroomvoorziening	18 … 30 V DC (IEPE)
Beschermingsklasse	IP68

Algemene technische gegevens
Opslagmedium	Micro SD-kaart
Opslagcapaciteit	4 GB

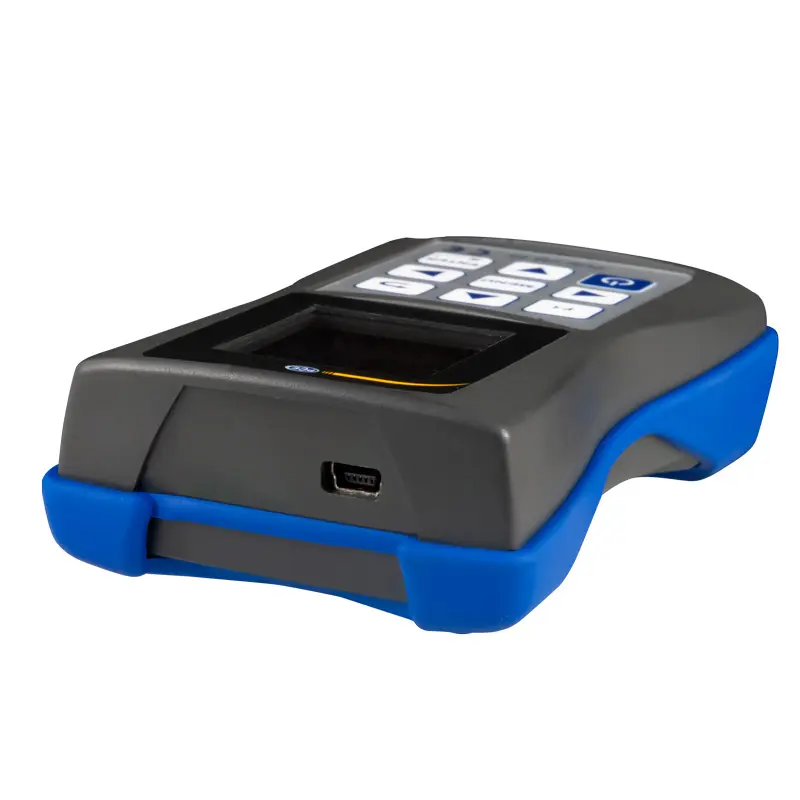

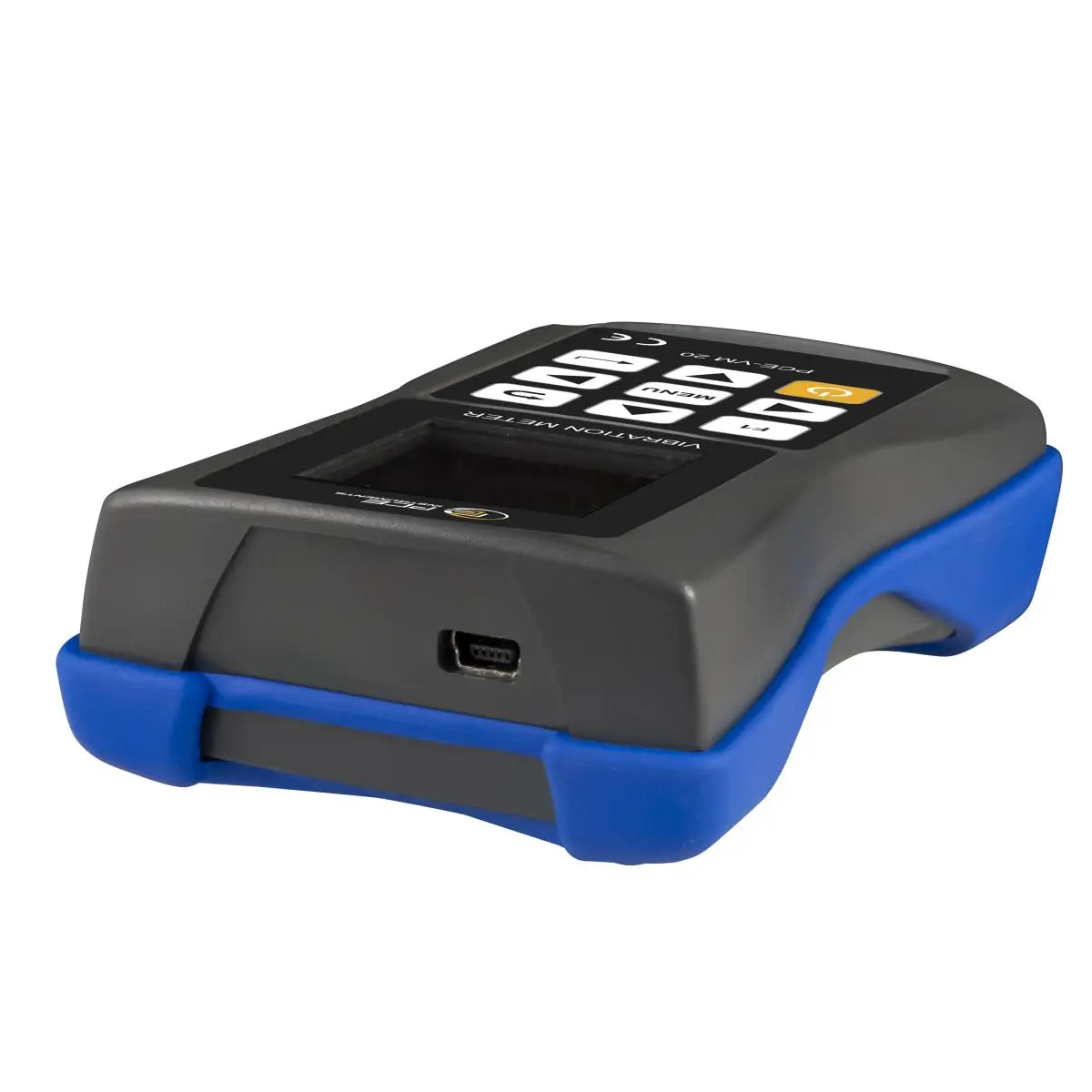

Interface	Mini-USB
Bedrijfstijd	8 h
Menutaal	Engels, Engels (GB)
Beschermingsklasse (apparaat)	IP20
Stroomvoorziening	3,7 V
Type aansluiting	Apparaat Europlug
Capaciteit	1000 mAh
Prestaties	3,7
Bedrijfsomstandigheden	-10 ... 55 °C , 0 ... 80 % r. F.
Opslagomstandigheden	-10 ... 55 °C , 0 ... 80 % r. F.
Afmetingen ( L x B x H )	132 x 70 x 33 mm
Gewicht	150 g
