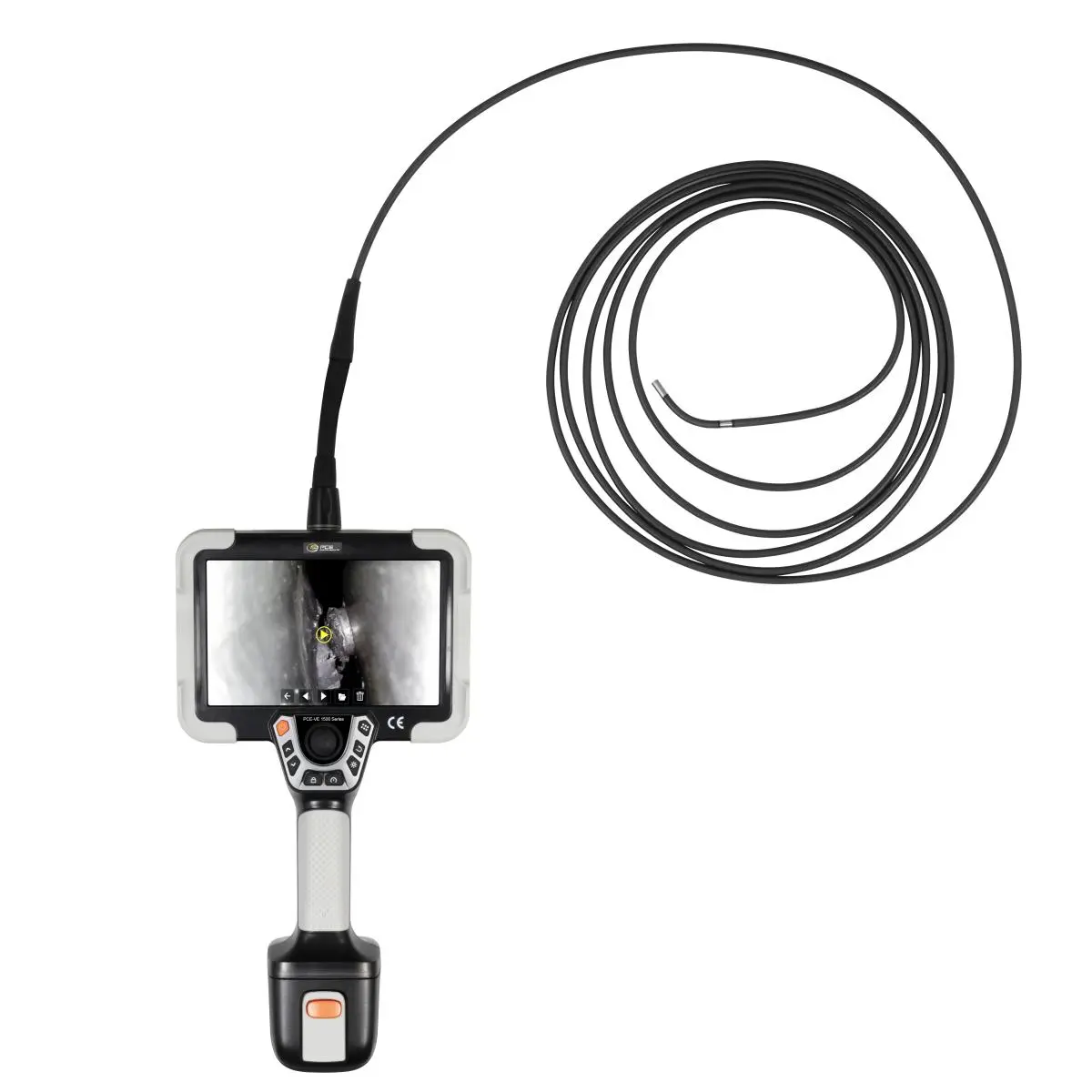

Met de hogeresolutiecamerа, de cameradiameter van slechts 6 mm en de vijf meter lange camerakabel is deze boroscoop bijzonder geschikt voor het inspecteren van de binnenzijde van leidingen, grote tanks of machineonderdelen. Dankzij de praktische functies voor het markeren en annoteren van opgenomen beelden, rechtstreeks via het touchscreen, wordt de inspanning voor de latere documentatie van de aangetroffen toestand aanzienlijk verminderd.

Wanneer inspectiebeelden direct ter plaatse moeten worden beoordeeld, kan dat met deze boroscoop snel en eenvoudig. De robuuste uitvoering en de hoge beschermingsgraad IP67 van de camerakabel maken gebruik onder zware omstandigheden mogelijk. De camera en camerakabel mogen tijdens de inspectie zelfs maximaal 30 minuten in water, zout water of olie worden ondergedompeld.

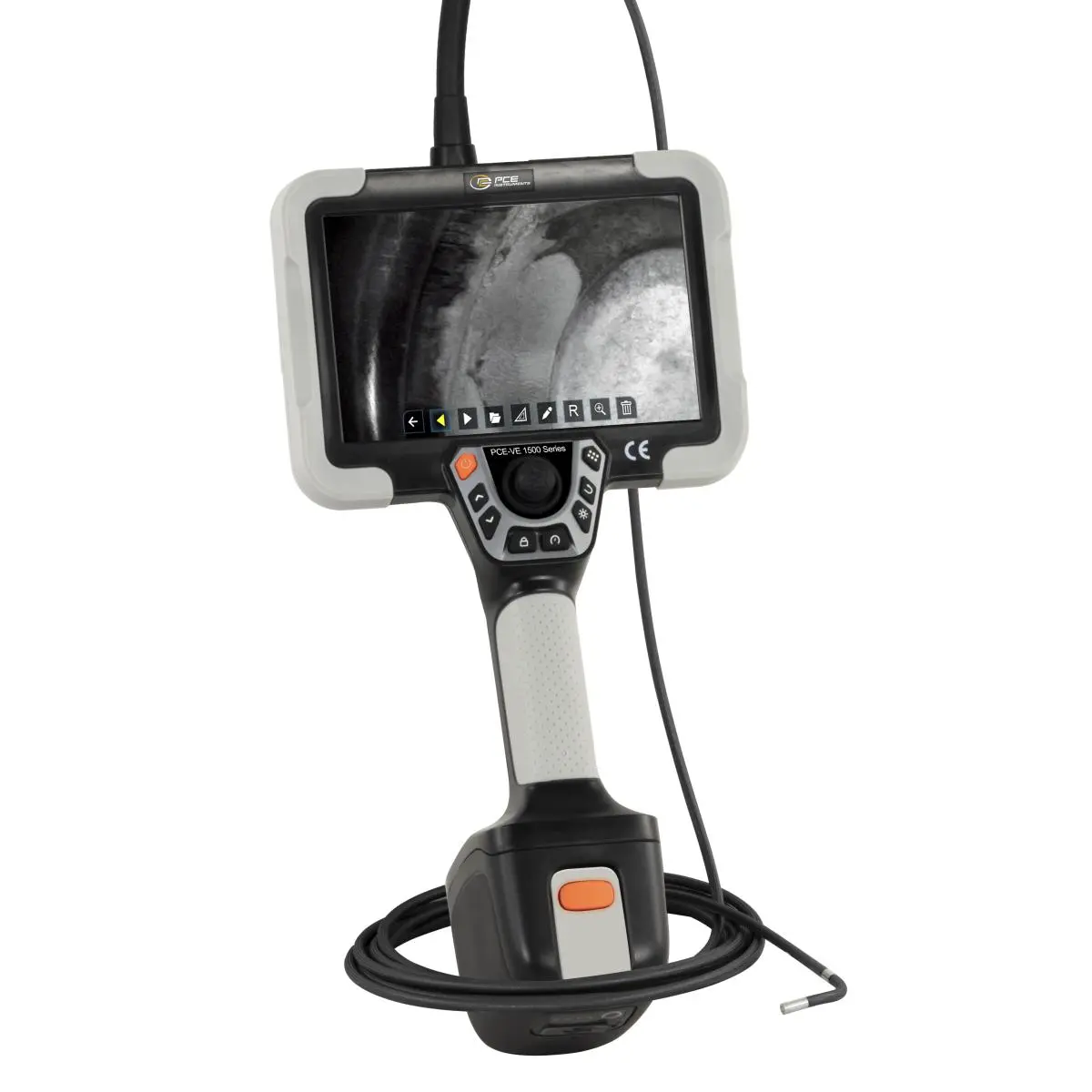

Alle boroscopen uit deze serie kunnen zeer comfortabel worden bediend met functietoetsen, touchscreen en joystick. De handgreep ligt zo veilig en comfortabel in de hand dat de beeldontspanner, joystick en vrijwel alle functietoetsen met dezelfde hand kunnen worden bediend. Afhankelijk van de beschikbare ruimte en de toegankelijkheid van de inspectieplaats kunnen ook een statief, een magnetische houder of de schouderriem worden gebruikt, zodat de handen vrij blijven en het display toch zichtbaar is.

Voor controles van veiligheids- of functie-relevante onderdelen van gebouwen, technische installaties, machines of voertuigen biedt deze boroscoop uitgebreide mogelijkheden voor de documentatie van visuele inspecties. Zowel bij kwaliteitscontroles in de fabriek als bij regelmatige of ongeplande inspecties op de plaats van gebruik vereenvoudigen de uitgebreide markeringsfuncties het maken van duidelijke afbeeldingen voor inspectierapporten.

Camerakenmerken

De camera van deze boroscoop is frontaal gericht en heeft met 120° een zeer grote kijkhoek. Het gezichtsveld kan worden verlicht door de leds in te schakelen. Deze verlichting kan met één druk op de toets in zes standen aan de omgeving worden aangepast, zodat details goed zichtbaar zijn. De hoge resolutie van de camera, de grote kijkhoek en het focusbereik van 10 tot 100 mm maken informatieve en gedetailleerde beelden mogelijk.

Camerakabel

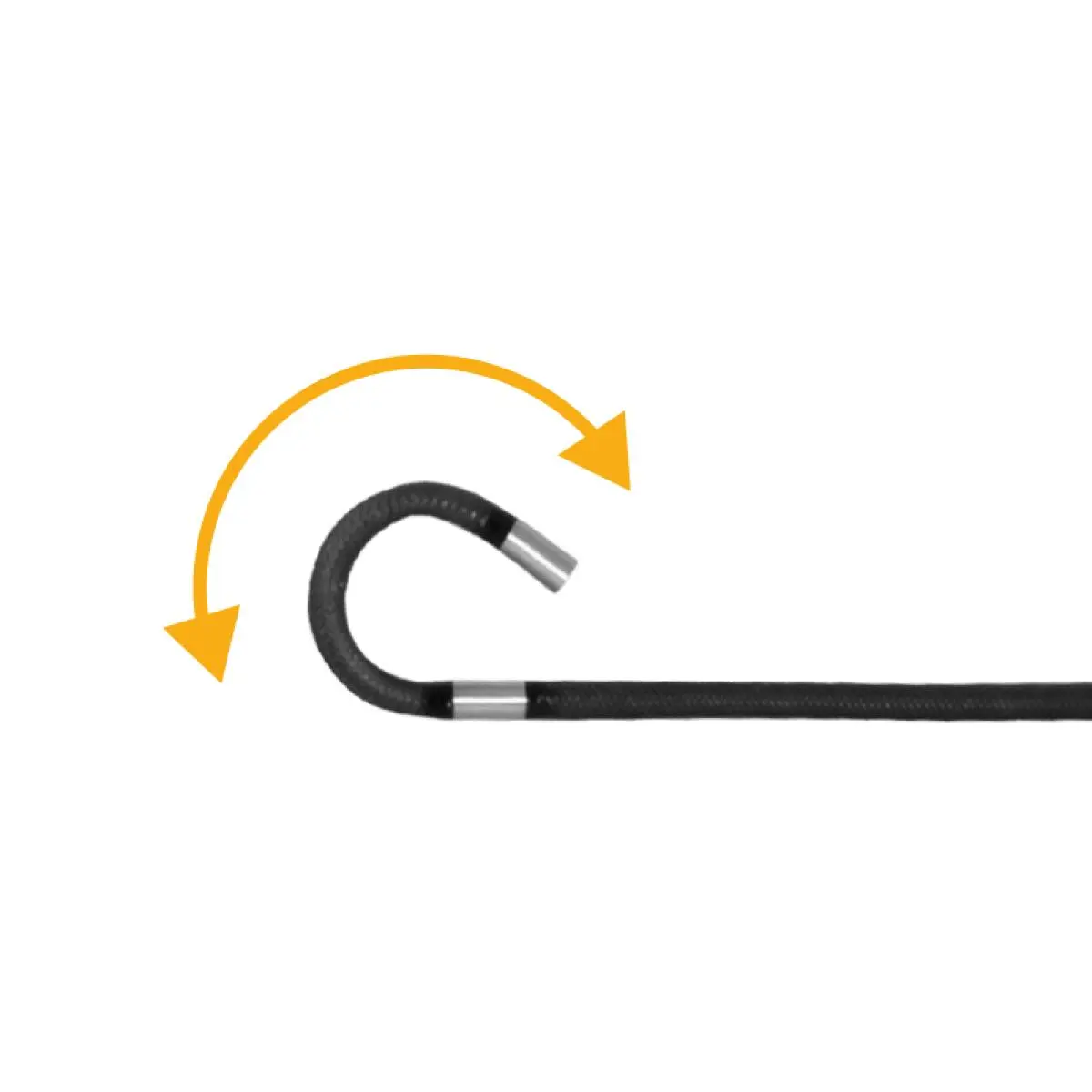

De camerakabel heeft een diameter van 6 mm en is 5 m lang. Met deze afmetingen is de boroscoop zeer geschikt voor het inspecteren van langere trajecten in smalle leidingen, grote turbines, grote tanks of uitgestrekte holle ruimten waarin technische installaties zijn aangebracht. De camerakop is gemaakt van een zeer sterke titaniumlegering en de mantel van de endoscoopkabel bestaat uit gevlochten wolfraam. De kabel is verbonden met de motoreenheid en wordt via deze eenheid aangesloten op de evaluatie- en bedieningseenheid. De verbinding met het handapparaat kan snel en veilig worden vastgezet en weer losgemaakt. De zeer flexibele camerakop, die voor het wijzigen van de kijkrichting door een motor kan worden bewogen, is 60 mm lang. Voor een bocht van 90 graden om de kijkrichting te veranderen heeft de 60 mm lange camerakop een buigradius van 50 mm nodig. Om andere delen van het onderzochte object te inspecteren, wordt de endoscoopkabel met rechte camerakop eenvoudig verder geduwd of teruggetrokken.

Touchscreen

De boroscoop is uitgerust met een 7-inch touchscreen met een beeldresolutie van 1920 x 1200 pixels. Via het touchscreen kunnen menufuncties met de pictogrammen aan de beeldranden eenvoudig worden gestart en beëindigd. Om het actuele beeld te vergroten, hoeft u er alleen op te tikken of het met twee vingers uit elkaar te trekken.

Functiemenu

Dankzij de symbolen op de bedieningstoetsen en de pictogrammen op het touchscreen kan de boroscoop ondanks de vele speciale functies al na korte tijd zonder handleiding worden bediend. Zo kan het actuele beeld door op het betreffende pictogram te tikken telkens 90 graden worden gedraaid, zodat de details van de beeldinhoud eenvoudiger kunnen worden toegewezen. Met de beeld-in-beeldfunctie kan naast het actuele beeld een ander, al opgeslagen beeld worden opgeroepen. Zo kan de momenteel onderzochte plaats rechtstreeks op het touchscreen worden vergeleken met een vergelijkbare situatie op een andere plaats of met de toestand tijdens de vorige inspectie. Door erop te tikken kan worden gekozen of het livebeeld groot als achtergrond of als uitsnede in het opgeslagen beeld wordt weergegeven.

Tot de bijzondere functies van deze boroscoop behoort de rapportfunctie. Voor het rapport kunnen beelden worden geselecteerd en samen met verklarende teksten als pdf worden opgeslagen. Bovendien kan elk opgeslagen beeld worden voorzien van vooraf ingestelde of zelf gemaakte beeldstempels, zodat het eenvoudiger aan het juiste project en de betreffende positie kan worden toegewezen. Met de vinger eenvoudig op het beeld te tekenen gekleurde markeringen maken het mogelijk details snel te benadrukken.

Beelden en video's

De boroscoop toont niet alleen livebeelden op het display, maar kan ook beelden en video's opslaan. Beelden worden opgeslagen als JPG en video's in MP4-formaat. Als opslaglocatie kan worden gekozen uit het interne geheugen, een USB-stick of een SD-kaart. Dankzij de na het opslaan eenvoudig via het touchscreen in het beeld ingevoegde markeringen en beeldstempels kan de informatiewaarde van de beelden zonder veel moeite worden verbeterd.

Voeding

Tot de leveringsomvang van de boroscoop behoren twee speciale accu's die zeer eenvoudig kunnen worden verwisseld. Wanneer de eerste accu leeg is, kan daardoor direct met de tweede accu worden doorgewerkt. Als ter plaatse een oplaadmogelijkheid beschikbaar is, kan de accu ook tijdens het gebruik van de boroscoop worden opgeladen. De capaciteit van een volledig opgeladen accu bedraagt 6.400 mAh en maakt een gebruiksduur van meer dan 3 bedrijfsuren mogelijk.

Toebehoren

De boroscoop wordt geleverd in een robuuste trolleykoffer die dankzij de viervoudige sluiting en rubberen bekleding stevig kan worden afgesloten. Naast de boroscoop bevat de koffer standaard twee apparaatspecifieke accu's, de bijbehorende netadapter en een USB-C-kabel voor het opladen, een HDMI-kabel voor gegevensoverdracht, een SD-geheugenkaart van 64 GB en een SD-kaartlezer met USB-aansluiting, evenals een schouderriem en uiteraard de gebruiksaanwijzing.
