De flexibele cameraslang heeft vanaf de punt, waar de camera is geplaatst, tot aan de verdikking bij het aansluitgedeelte een lengte van ca. 1,88 meter. De diameter bedraagt over deze lengte slechts 3,8 mm, zodat met deze boroscoop ook zeer kleine toegangsopeningen kunnen worden gebruikt. Nadat de endoscoopkabel naar het te onderzoeken gebied is geleid, kan de exacte positie van de camera worden aangepast door te trekken, te duwen en te draaien. Bovendien kan de afzonderlijk beweegbare camerakop met een joystick in alle richtingen worden gebogen, wanneer de huidige positie voldoende bewegingsruimte biedt. Met deze boroscoop kunnen veel details aan de binnenzijde van componenten niet-destructief worden geïnspecteerd. De bestuurbare flexibele camerakop is 46 millimeter lang. Wanneer deze camerakop 90 graden wordt gebogen, bedraagt de buigradius ca. 35 millimeter.

Bij deze boroscoop met 1-megapixelcamera kan het formaat voor de beeldweergave op het display worden ingesteld op 1280 x 720 pixels of 640 x 480 pixels. Wanneer de gebruiker kiest voor de kleinere weergave met 640 x 480 pixels, worden de zijranden van het beeld niet bedekt door weergegeven menupictogrammen. Voor de beeldkwaliteit van opgeslagen beelden kan worden gekozen uit een beeldhoogte van 480, 720 of 1080 pixels. Houd er rekening mee dat de beelduitsneden verschillen wanneer verschillende formaten worden gekozen voor displayweergave en beeldopslag, omdat door het formaatverschil delen van het beeld boven en onder of links en rechts worden verwijderd. Bij beelden die met de freeze-functie worden opgenomen, wordt daarentegen het voor de displayweergave ingestelde formaat overgenomen.

Uitgebreide beeldmarkeringen als een van de highlights van de PCE-VE 1500-serie

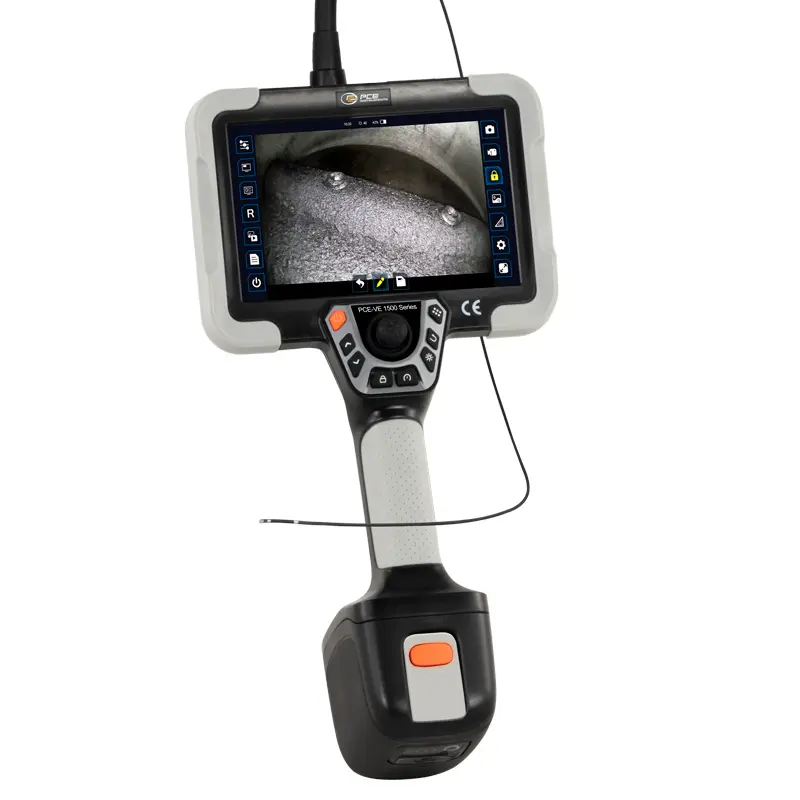

De actuele boroscoop uit deze serie bieden comfortabele mogelijkheden om opgenomen beelden te markeren. Zo kunnen beelddetails op het touchscreen eenvoudig worden omcirkeld of met pijlen worden aangeduid en bovendien van tekst worden voorzien. De opnamen kunnen zonder extra apparatuur direct op locatie worden beoordeeld, gemarkeerd en duidelijk toegewezen. Dankzij de joystick, het touchscreen en de functietoetsen is de bediening van deze video-endoscopen toch zeer eenvoudig.

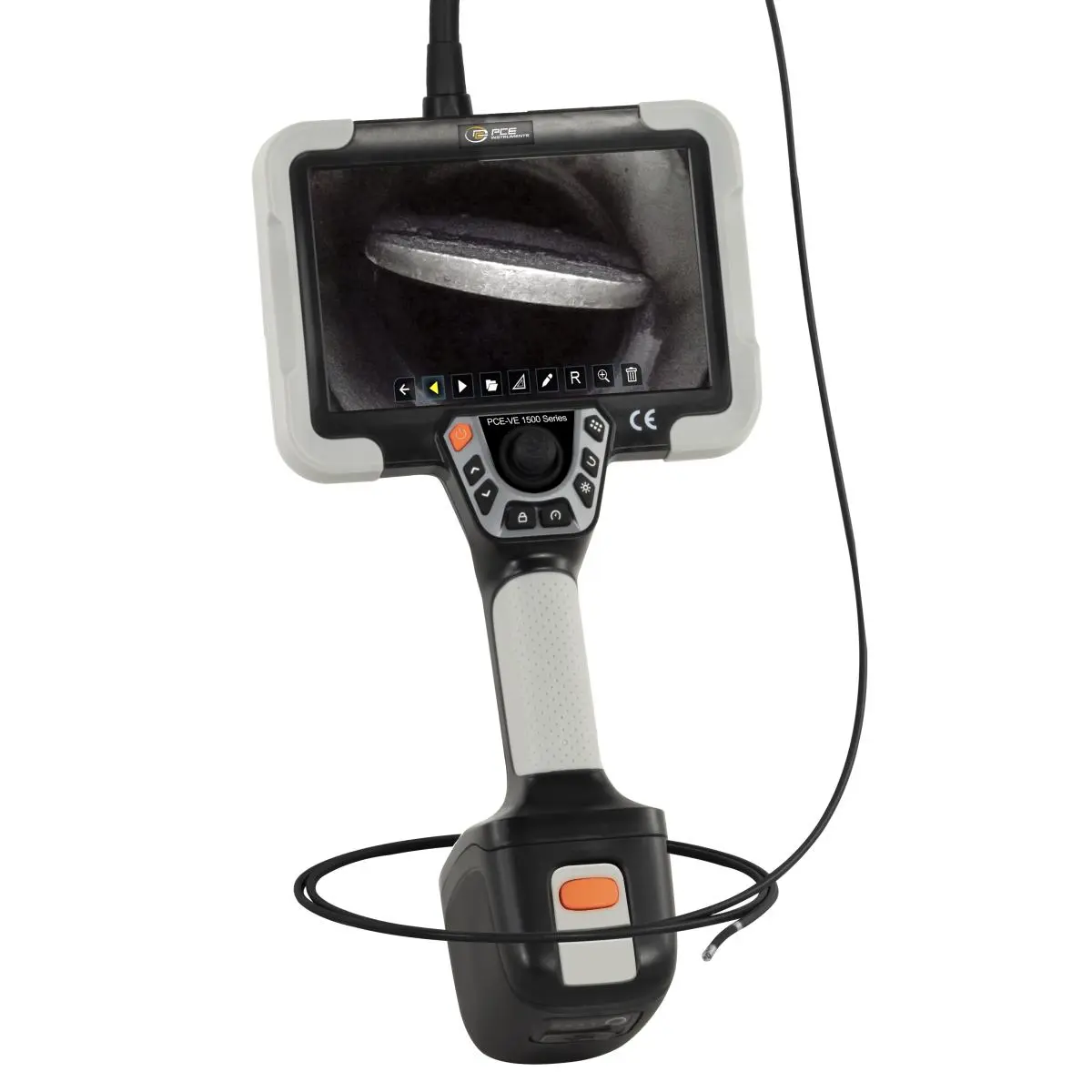

De verschillende apparaatmodellen uit de serie verschillen alleen in de resoluties en kijkrichtingen van de camera's en in de diameters en lengtes van de endoscoopkabels. Met een gewicht van iets meer dan twee kilogram kan de video-endoscoop bij kortdurend gebruik met één hand worden vastgehouden. Met dezelfde hand kunnen ook de functietoetsen boven op de handgreep en de joystick worden bediend. Het handapparaat kan echter ook met de schouderriem worden gedragen, op een statief worden bevestigd of naast de inspectieplaats worden neergelegd of opgehangen.

Verwisselbare endoscoopkabel met motor

Een andere bijzonderheid van deze serie video-endoscopen is de motor voor het besturen van de camerakop. De motor, camerakabel en camera zijn als complete eenheid geconstrueerd, zodat de aansluiting op het handapparaat snel en eenvoudig kan worden uitgevoerd. De camera-eenheid kan zeer eenvoudig en veilig op het handapparaat worden bevestigd en indien nodig weer worden losgemaakt.

Joystick voor camerabesturing

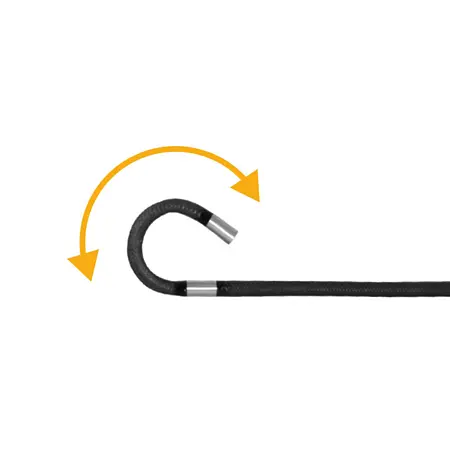

Met de joystick kan de uitlijning van de camerakop en daarmee de kijkrichting van de camera worden gewijzigd. Door de joystick te bedienen, wordt de beweegbare camerakop in de gewenste richting gebogen. Op sommige plaatsen zijn buighoeken van meer dan 180 graden mogelijk. De joystick is boven de handgreep geplaatst, zodat hij met één vinger van de hand waarmee de video-endoscoop wordt vastgehouden, kan worden bediend.

Touchscreenfuncties

Het grote display biedt als touchscreen zeer eenvoudig toegang tot veel menu's en speciale functies. Zonder touchscreen zouden sommige functies van de video-endoscoop niet mogelijk zijn. Daartoe behoren bijvoorbeeld het omcirkelen van details of het plaatsen van teksten met een vinger of stylus. Ook het weergeven en gebruiken van toetsenborden voor tekstinvoer werkt alleen via het touchscreen.

Zoom

De op het display weergegeven beelden kunnen digitaal meerdere malen worden vergroot. Tik hiervoor tweemaal op het beeld of spreid het met twee vingers uit. Door het beeld met een vinger te verschuiven, kan direct op de video-endoscoop niet alleen de vergrote uitsnede worden gecontroleerd, maar het volledige ingezoomde beeld.

Beeld-in-beeld

Het actuele beeld van het onderzochte object kan op de video-endoscoop met behulp van de beeld-in-beeldfunctie direct worden vergeleken met een opgeslagen beeld. Standaard wordt het opgeslagen beeld groot weergegeven en rechtsboven bedekt door het kleinere livebeeld. Beide beelden kunnen door ze uit elkaar te spreiden worden ingezoomd. Door tweemaal op het kleine beeld te tikken, wordt dit schermvullend weergegeven en wordt het eerder grote beeld klein weergegeven.

Raster

Door het raster weer te geven, kunnen kleine beelduitsneden gericht worden vergeleken. Het raster verdeelt het actuele beeld op de video-endoscoop in de lengte en breedte telkens in 29 even grote rechthoeken. Wanneer het raster is geactiveerd, wordt het ook op de opgeslagen beelden toegepast.

Watermerk: Via het menu Watermerk kunnen op de video-endoscoop niet alleen het raster en de tijd-datumstempel voor de beelden worden geactiveerd, maar ook gebruikersspecifieke opschriften. De tijd-datumstempel verschijnt altijd in kleine rode letters in het midden van de onderrand van het beeld. Voor de gebruikersspecifieke beeldstempels kunnen tekstkleur, tekstgrootte en tekstpositie worden ingesteld. Enerzijds kunnen deze worden gebruikt om aanduidingen van het te onderzoeken object op elk opgeslagen beeld over te nemen. Anderzijds kunnen ze worden gebruikt om opmerkingen aan opgeslagen beelden toe te voegen.

Freeze-beelden markeren

Nadat het beeld is bevroren door op het hangslotsymbool op het touchscreen te tikken, activeert de video-endoscoop onmiddellijk het bijbehorende bewerkingsmenu. Wanneer het penpictogram actief is, kunnen met een vinger of stylus eenvoudige markeringen op het beeld worden getekend. Het gemarkeerde beeld kan vervolgens onder de huidige aanduiding of als extra beeld worden opgeslagen.

Rapportfunctie

Met de rapportfunctie kunnen op de video-endoscoop rapporten als pdf-bestanden in DIN A4-formaat worden opgesteld. In deze rapporten kunnen telkens maximaal twintig opgeslagen beelden worden ingevoegd en van bijschriften worden voorzien.

Interfaces

De video-endoscoop beschikt over de volgende interfaces: USB-A, USB-C, mini-HDMI, audio, wifi en een geheugenkaartsleuf voor SD-kaarten tot 128 GB.
