De anemometer kan in uiteenlopende toepassingen worden gebruikt. Naast de lage windsnelheden kenmerkt de anemometer zich door zijn hoge betrouwbaarheid en hoge nauwkeurigheid.
De term anemometer wordt gebruikt voor apparaten waarmee stromingssnelheden worden gemeten. Het Griekse woord Anemos betekent wind. De benaming anemometer wordt echter niet uitsluitend gebruikt voor apparaten die de windsnelheid meten. Ook andere luchtbewegingen en stromingen van technische gassen kunnen met een anemometer worden gemeten. Soms worden ook apparaten voor het meten van de stromingssnelheid van vloeistoffen anemometers genoemd.
De anemometer is tegenwoordig verkrijgbaar in veel verschillende uitvoeringen en uitrustingsvarianten. In de onderstaande tekst is basisinformatie verzameld die de keuze kan vergemakkelijken. Wanneer voor een speciale toepassing geen standaard geproduceerde anemometer kan worden gebruikt, bieden veel fabrikanten ook individuele aanpassingen aan.
Een anemometer wordt aangeboden als compleet meetsysteem, dus als sensor met analyse- en weergave-eenheid, of als sensor met interfaces voor afzonderlijke analyseapparaten, zoals dataloggers, alarmeenheden, displays of schakelapparaten. Eerst moeten het toepassingsdoel en de concrete eisen aan de anemometer worden vastgesteld. Vervolgens kunnen de onderstaande punten worden verduidelijkt voordat verschillende modellen met elkaar worden vergeleken.
Criteria bij de keuze van een apparaat:
De meeste anemometers zijn door hun constructie niet geschikt voor alle snelheden. Stromingssnelheden die te hoog of te laag zijn, kunnen dan niet worden geregistreerd. Bij de keuze moet bovendien worden bepaald of één of meerdere stromingsrichtingen moeten worden gemeten. Voor metingen aan ventilatiekanalen en voor lekdetectie volstaat doorgaans een anemometer die slechts één stromingsrichting meet. Voor het meten van windsnelheden is het daarentegen belangrijk dat de anemometer bij alle windrichtingen functioneert.
Voor stromingssnelheden zijn internationaal verschillende eenheden in gebruik. Deze kunnen met omrekenfactoren naar elkaar worden omgerekend. Het is praktischer wanneer de anemometer de meetwaarde direct in de benodigde eenheid weergeeft. Veel uitvoeringen van de anemometer bieden een keuze uit verschillende eenheden. Een anemometer met volumestroommeting moet ook direct de gewenste eenheid voor volume per tijdseenheid kunnen weergeven.
| Uitgangswaarde | Meter per seconde (m/s) | Voet per minuut (ft/min) | Knopen (kn) | Kilometer per uur (km/h) | Mijl per uur (mph) |
|---|---|---|---|---|---|
| 1 m/s | 1 | 196,87 | 1,94384 | 3,60 | 2,23694 |
| 1 ft/min | 0,00508 | 1 | 0,00987 | 0,01829 | 0,01136 |
| 1 kn | 0,51444 | 101,26859 | 1 | 1,8519 | 1,15078 |
| 1 km/h | 0,27778 | 54,68066 | 0,53996 | 1 | 0,62137 |
| 1 mph | 0,44704 | 88 | 0,86898 | 1,60934 | 1 |
Een mobiele digitale anemometer toont de meetwaarde meestal direct op het display van het apparaat. Stationaire anemometers worden vaak zo gemonteerd dat een directe weergave op de meetlocatie moeilijk af te lezen is. Daarom worden de meetresultaten van de anemometer via een kabel of draadloos naar andere weergave- of analyseapparaten overgedragen en daar weergegeven.
Wanneer een anemometer met geheugen nodig is, zijn niet alleen de geheugencapaciteit en de opslagfrequentie belangrijk. Er moet ook worden gecontroleerd in welk formaat en met welke aanvullende informatie de gegevens worden opgeslagen en hoe ze kunnen worden uitgelezen. Een anemometer kan zijn voorzien van interfaces voor voeding, gegevensoverdracht en signaaloverdracht. Een anemometer in een windwaarschuwingsinstallatie heeft bijvoorbeeld vaak aansluitingen voor optische of akoestische alarmgevers. Het alarm wordt pas geactiveerd wanneer de meetwaarde een ingestelde grenswaarde overschrijdt.
Anemometers zijn meestal ontworpen voor stationair of mobiel gebruik. De verschillen liggen vooral in de bediening, de wijze van voeding en de beschikbare interfaces. Een vast ingebouwde anemometer wordt doorgaans voor continue metingen gebruikt en slaat voortdurend meetgegevens op of draagt deze over. Mobiele anemometers worden daarentegen vaak ingezet voor afzonderlijke metingen of voor tijdelijke controles van de stromingsomstandigheden.
Niet alleen de stromingssnelheid en stromingsrichting moeten worden meegenomen, maar ook de bereikbaarheid van de controlelocatie en de deeltjesbelasting in de lucht. Afhankelijk van de uitvoering en het werkingsprincipe is een anemometer bijzonder geschikt voor specifieke gebruiksomstandigheden.
Met aanvullende sensoren kan een anemometer ook de temperatuur van het stromende medium bepalen. Een anemometer met temperatuursensor levert bijvoorbeeld in de ventilatie- en klimaattechniek en bij lekdetectie nuttige aanvullende informatie, die daardoor niet afzonderlijk hoeft te worden gemeten.
Bij een anemometer met volumeberekening kan de volumestroom na invoer van het dwarsdoorsnede-oppervlak direct op het display worden weergegeven. Voor nauwkeurige volumestroomresultaten in leidingen moet echter worden gecontroleerd of de in de anemometer opgeslagen formules overeenkomen met de werkelijke stromingsomstandigheden. Voor bepaalde situaties kan direct rekening worden gehouden met wegingen voor de randzones en de kernstroming.
Bij de aankoop van een anemometer is het belangrijk het juiste model te kiezen op basis van de individuele eisen en de geplande toepassing. De verschillende meetprincipes, zoals mechanische beweging, temperatuurmeting of ultrasone technologie, bieden uiteenlopende voordelen die afhankelijk van het toepassingsgebied meer of minder relevant zijn.
Een anemometer kan bijzonder geschikt zijn voor gebruik buitenshuis. Cupanemometers onderscheiden zich door hun robuustheid en eenvoudige bediening. Andere modellen, zoals hittedraadanemometers, bieden een zeer hoge nauwkeurigheid en zijn vooral geschikt voor nauwkeurige wetenschappelijke metingen of gebruik in gecontroleerde omgevingen.
Anemometers waarbij een rotor door de luchtbeweging in rotatie wordt gebracht, behoren tot de oudste windmeetinstrumenten. Hoe sterker de stroming, hoe sneller de rotor draait. Dit type anemometer wordt op basis van de constructie onderverdeeld in vleugelrad- en cupanemometers.
Bij een vleugelrad zijn, net als bij een windmolen of een propeller, meerdere bladen rond een rotatieas aangebracht. Om het vleugelrad door de wind te laten bewegen, moet de rotatieas in de stromingsrichting worden gedraaid.
Een vleugelradanemometer meet de maximale snelheid alleen wanneer deze correct is uitgelijnd. De eigenlijke meting vindt plaats door het aantal omwentelingen te tellen. Afhankelijk van het model worden de omwentelingen geregistreerd met een hallsensor of met een optische sensor die een reflectiemarkering op het vleugelrad detecteert.
Bij een cuprotor zijn geen schuingeplaatste bladen, maar cups rond de rotatieas aangebracht. De rotatieas van dit type anemometer is zo georiënteerd dat alle windrichtingen kunnen worden geregistreerd. Het apparaat meet dus onafhankelijk van de windrichting. Het wordt vaak als stationaire anemometer voor windmetingen toegepast op gebouwen, kranen, schepen, vliegvelden en windturbines.
Roterende anemometers maken windstromingen ook zonder display zichtbaar. Door de traagheid van de draaiende onderdelen functioneert een roterende anemometer echter niet goed bij zeer lage snelheden of snelle veranderingen.
Een hittedraadanemometer is een apparaat voor het meten van de snelheid van een luchtstroming. Deze anemometer werkt volgens het principe dat een elektrisch verwarmde draad warmte overdraagt met een snelheid die evenredig is aan de luchtsnelheid in de omgeving. Verwarmingsdraden zijn doorgaans gemaakt van nikkel-chroom of platina en kunnen een zeer kleine diameter van slechts 0,3 mm hebben.
Een thermische anemometer verwarmt een draad en meet vervolgens hoeveel energie nodig is om de temperatuur ondanks veranderingen in de luchtsnelheid constant te houden. Wanneer de windsnelheid toeneemt, moet meer energie worden toegevoerd om de draad op de gewenste temperatuur te houden. Wanneer er geen wind is, is minder energie nodig. Deze energie wordt als spanning afgelezen en door de anemometer omgerekend naar windsnelheid.
Het meest gebruikte type hittedraadanemometer gebruikt twee draden, elk met een eigen temperatuurregelsysteem, die in een Wheatstone-brugschakeling met elkaar zijn verbonden. Eén draad wordt verwarmd en de andere dient als referentiepunt. Door de spanning over de brug te meten, kunnen veranderingen in de luchtsnelheid nauwkeurig worden bepaald. De anemometer beschikt bovendien over sensoren voor het meten van de omgevingstemperatuur en de omgevingsdruk, zodat correcties voor schommelingen door deze factoren kunnen worden uitgevoerd.
Hittedraadanemometers leveren nauwkeurige metingen van de windsnelheid onder uiteenlopende omstandigheden. Ze zijn daarom ideaal voor meteorologisch onderzoek en voor industriële toepassingen waarbij nauwkeurige meetwaarden nodig zijn. Bovendien is een hittedraadanemometer veel kleiner en lichter dan andere typen windsnelheidssensoren, waardoor deze eenvoudig op veel verschillende locaties kan worden geïnstalleerd zonder veel ruimte in te nemen of hoge eisen aan de draagconstructie te stellen.
Hittedraadanemometers zijn betrouwbare en efficiënte meetapparaten die binnen een breed temperatuur- en drukbereik nauwkeurige meetwaarden kunnen leveren. Met deze technologie kunnen wetenschappers en technici de luchtsnelheid zeer nauwkeurig meten, wat bijdraagt aan een beter begrip van uiteenlopende processen. Door de nauwkeurigheid en betrouwbaarheid is de anemometer geschikt voor talrijke toepassingen in verschillende sectoren.
Hiertoe behoren:
Hittedraadanemometers kunnen de luchtsnelheid nauwkeurig meten binnen een breed temperatuur- en drukbereik en maken daardoor een snellere en voordeligere gegevensverzameling mogelijk. De anemometer kan ook worden gebruikt voor het bewaken van de luchtstroming in industriële toepassingen, zoals verbrandingssystemen en ventilatiekanalen.
Door de geringe afmetingen en draagbaarheid is een thermische anemometer bovendien ideaal voor uiteenlopende toepassingen, van onderzoekslaboratoria tot industriële installaties. Bij een correcte installatie en goed onderhoud kunnen hittedraadanemometers jarenlang worden gebruikt zonder grote reparaties of vervangingen. Daardoor bieden ze ten opzichte van andere typen snelheidssensoren een uitstekende prijs-kwaliteitverhouding.
Een pitotbuisanemometer is een meetapparaat voor het bepalen van de luchtsnelheid. Het bestaat uit een buis met twee openingen voor de meting van het drukverschil en is gebaseerd op het principe van Bernoulli. Dit principe stelt dat de druk van een medium lager is waar de snelheid hoger is.
De nauwkeurigheid van een pitotbuisanemometer hangt af van meerdere factoren, waaronder de exacte plaatsing ten opzichte van de stromingsrichting en de juiste kalibratie voor het betreffende medium, vloeistof of gas.
Bij een turbulente stroming kunnen deeltjes bovendien door obstakels in hun baan worden afgebogen en een meetfout veroorzaken. Een zorgvuldige plaatsing van de pitotbuizen levert nauwkeurigere meetwaarden op bij een minder turbulente stroming.
Pitotbuisanemometers zijn een populaire keuze voor HVAC-toepassingen, omdat ze de luchtsnelheid in kleine kanalen en andere beperkte ruimten nauwkeurig kunnen meten. De anemometer bestaat uit een pitotbuis die is verbonden met een luchtstroommeter of een ander meetinstrument, dat vervolgens voor het meten van de luchtsnelheid kan worden gekalibreerd.
De meeste moderne pitotbuisanemometers bevatten ook sensoren, zoals temperatuurvoelers of vochtmeters, om nog gedetailleerdere metingen van de eigenschappen van de luchtstroming mogelijk te maken. De anemometer helpt de gebruiker beter te begrijpen hoe de lucht zich door de ruimte beweegt en onderbouwde beslissingen over luchtbeheer te nemen.
Het basisprincipe van een pitotbuisanemometer is dat het apparaat het door de luchtsnelheid veroorzaakte drukverschil meet. In de eenvoudigste uitvoering staan beide uiteinden van een pitotbuis in verbinding met de atmosfeer. Eén uiteinde is direct in de luchtstroming gericht en het andere in dezelfde richting, maar onder een hoek van 90° ten opzichte van het eerste uiteinde. Wanneer beide zijden aan dezelfde atmosferische druk worden blootgesteld, wordt geen luchtstroomsnelheid gemeten of weergegeven. Wanneer de lucht echter sneller over de ene zijde van de buis stroomt dan over de andere, ontstaat een verschil in statische druk tussen beide zijden. Dit verschil kan worden gemeten en worden omgerekend naar een nauwkeurige weergave van de luchtsnelheid.
Om deze verschillen nauwkeurig te meten en correct om te rekenen naar snelheidswaarden, gebruikt het apparaat een drukgevoelig membraan dat veranderingen in de atmosferische druk kan detecteren. Dit membraan bevindt zich aan de onderzijde van de buis en is verbonden met een naald die langs een gekalibreerde schaal beweegt wanneer de luchtsnelheid toe- of afneemt. De positie van de naald geeft de omvang van de luchtstroomsnelheid op een bepaald moment aan, zodat de luchtsnelheid direct kan worden afgelezen.
Pitotbuizen kunnen een breed bereik aan luchtstroomsnelheden meten, van zeer lage snelheden tot supersonische snelheden. De anemometer met pitotbuis is zo ontworpen dat deze relatief ongevoelig is voor turbulentie en vervormingen door externe factoren, zoals warmte of windschering. Daardoor levert de anemometer ook onder extreme omstandigheden nauwkeurige meetwaarden.
Onderstaand overzicht toont welk type anemometer geschikt is voor specifieke toepassingen. Wanneer voor een bijzondere toepassing geen anemometer uit het standaardassortiment kan worden gebruikt, zijn mogelijk klant- of toepassingsspecifieke aanpassingen beschikbaar.
| Toepassing | Type anemometer |
|---|---|
| Lage luchtsnelheden | Hittedraadanemometer |

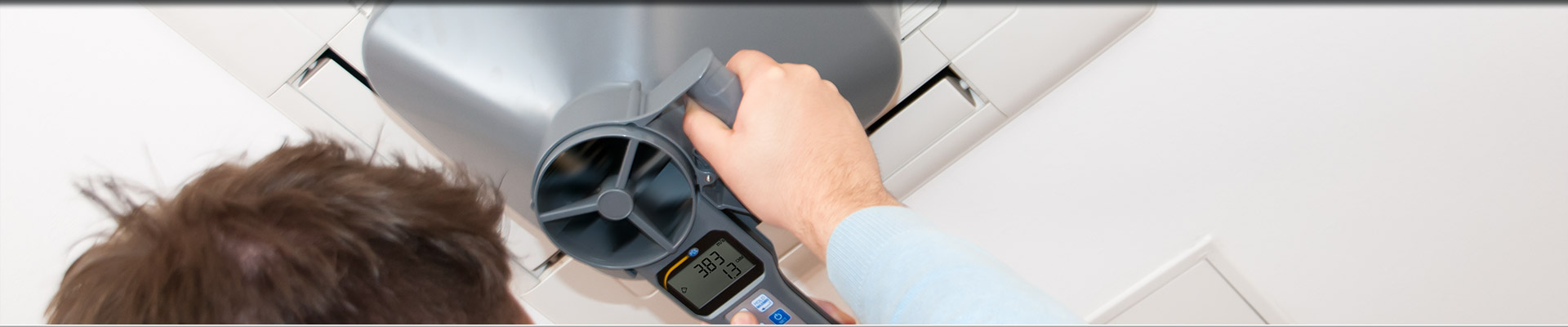

| Windsnelheid bij ventilatie-uitlaten | Vleugelradanemometer |
| Hoge stromingssnelheid in het kanaal | Pitotbuisanemometer |
| Controle van ventilatie- en aircosystemen | Hittedraadanemometer of vleugelradanemometer |
| Dichtheidscontrole / tochtmetingen | Hittedraadanemometer |
| Windkwalificatie voor windturbines | Cupanemometer |
| Windmeting voor de zeilsport | Cupanemometer |
| Meting van windvlagen en piekwaarden | Ultrasone anemometer |
| Luchtstroming in kanalen met een kleine meetopening | Hittedraadanemometer |
De sensor moet op de stroming worden gericht. Wanneer de sensor omgekeerd in de luchtstroming wordt gehouden, ontstaan meetfouten of kan de sensor zelfs beschadigd raken, omdat sommige vleugelraderen een voorgeschreven draairichting hebben. Daarom zijn op veel uitvoeringen van de anemometer richtingspijlen aangebracht.
Bij een anemometer met een thermisch werkingsprincipe moet rekening worden gehouden met het feit dat het dunne meetelement gemakkelijk kan worden beschadigd door inslaande deeltjes. Deze typen mogen daarom niet worden gebruikt op locaties met een hoge deeltjesbelasting. In plaats daarvan kunnen mechanische anemometers worden gebruikt of, vanaf een minimale stromingssnelheid van 5 m/s, modellen met een pitotbuis. Anemometers met een pitotbuis zijn zeer nauwkeurig en robuust en bestrijken een groot snelheidsbereik. Een anemometer met gemiddelde waardefunctie maakt het mogelijk de volledige stromingsdoorsnede in een ellipsvormig patroon af te tasten om passende gemiddelde waarden te bepalen.
Voor weerberichten wordt de windsnelheid standaard op een hoogte van 10 m gemeten. Hierdoor worden de lokaal sterk wisselende invloeden dicht bij de grond uitgesloten. Voor concrete toepassingen kan het echter zinvol of zelfs noodzakelijk zijn om bij metingen buitenshuis van deze standaardhoogte af te wijken.
Een anemometer kan afhankelijk van het meetprincipe worden gebruikt voor windmetingen, luchtstromingen in kanalen, ventilatiecontroles, lekdetectie en industriële procesbewaking. Bij de keuze zijn vooral het meetbereik, de stromingsrichting, de sensortechniek, de gewenste meeteenheden, temperatuurmeting, gegevensopslag en volumestroomberekening van belang. Voor kanaal- en klimaattechniek kan een anemometer voor ventilatie geschikt zijn, terwijl voor veeleisende buitenmetingen een professionele windmeter nodig kan zijn. Voor advies over het juiste model is het support- en verkoopteam van PCE Instruments Benelux elke werkdag tussen 08.30 en 17.00 bereikbaar via
