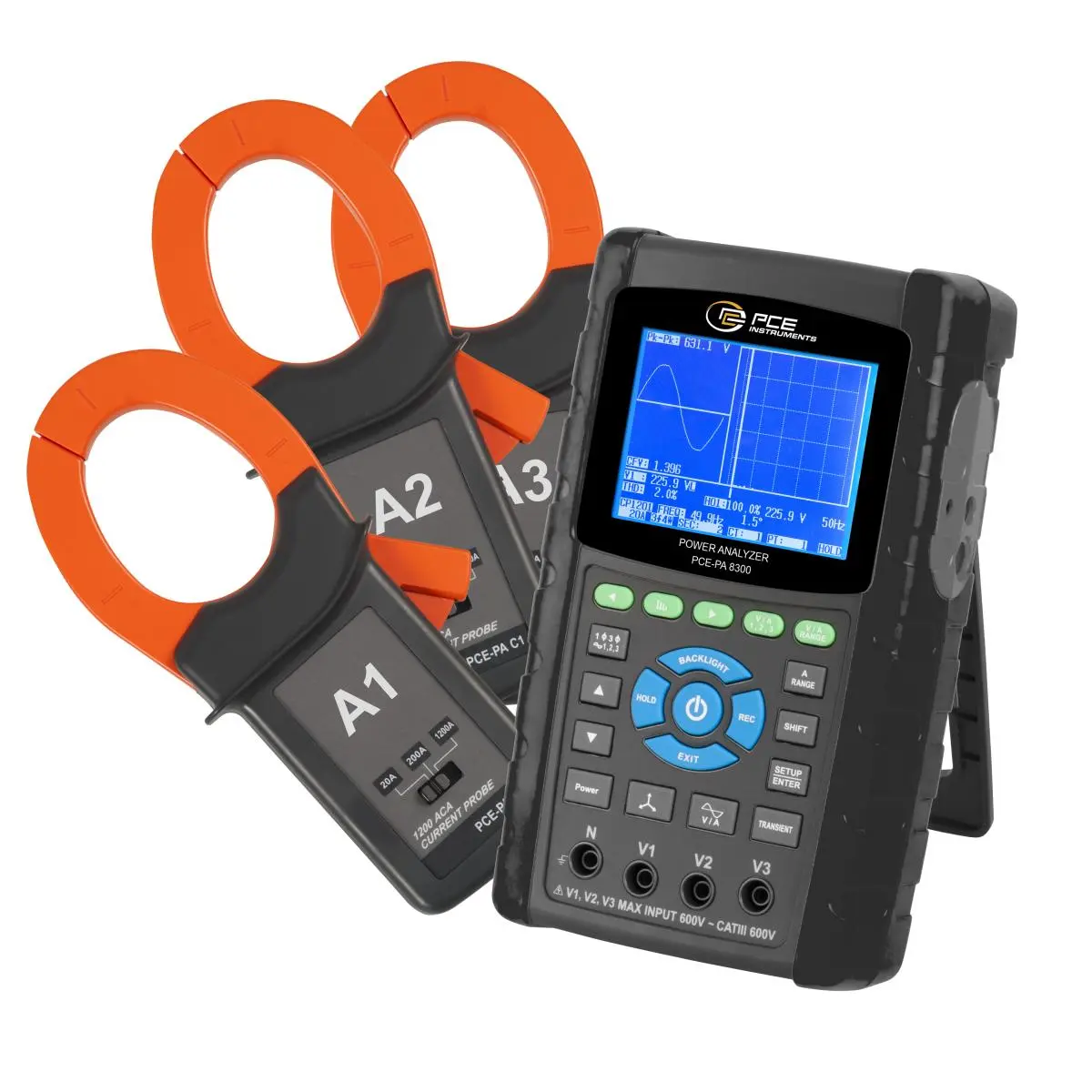

PCE-PA 8300

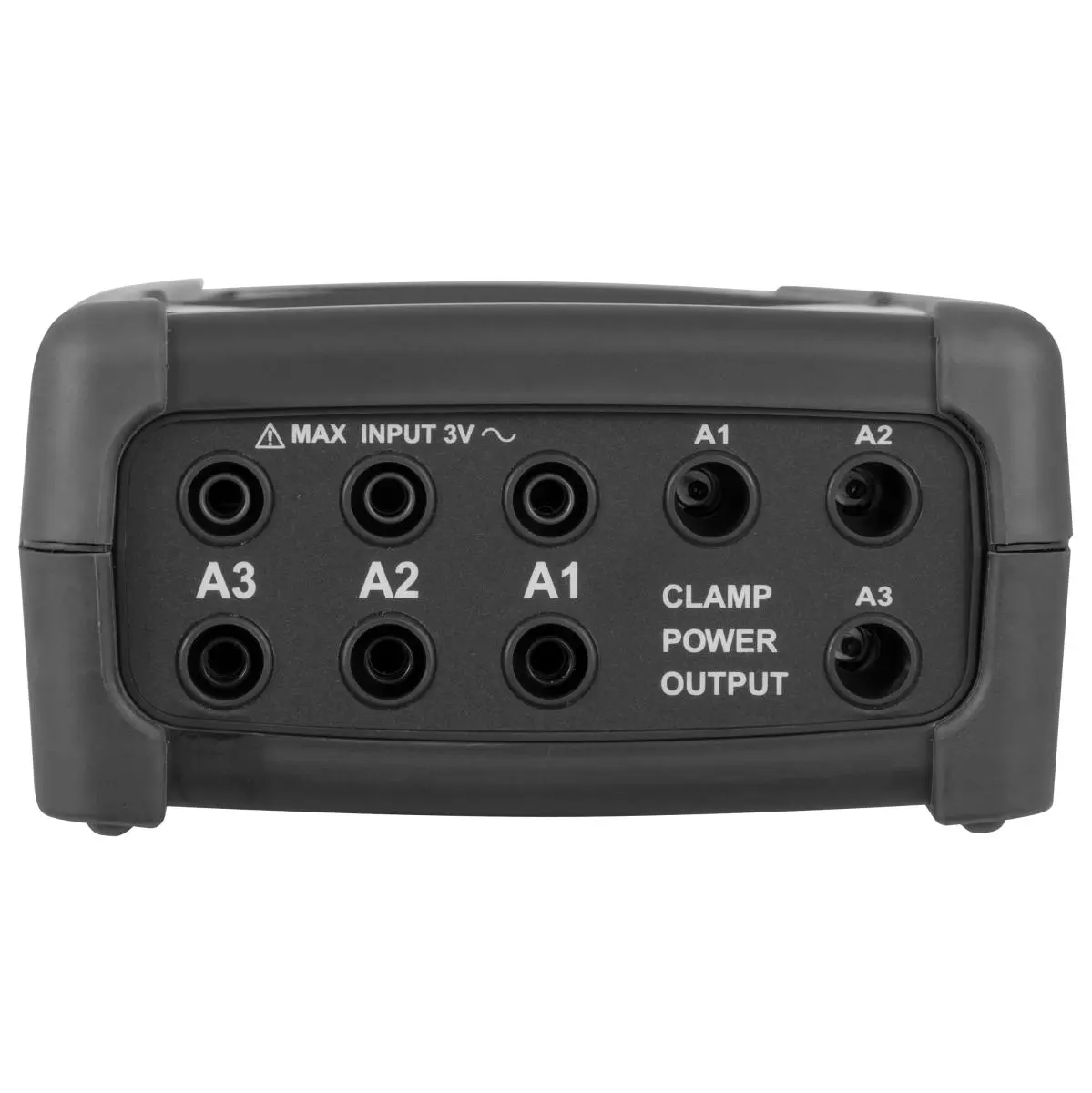

Aansluitingen

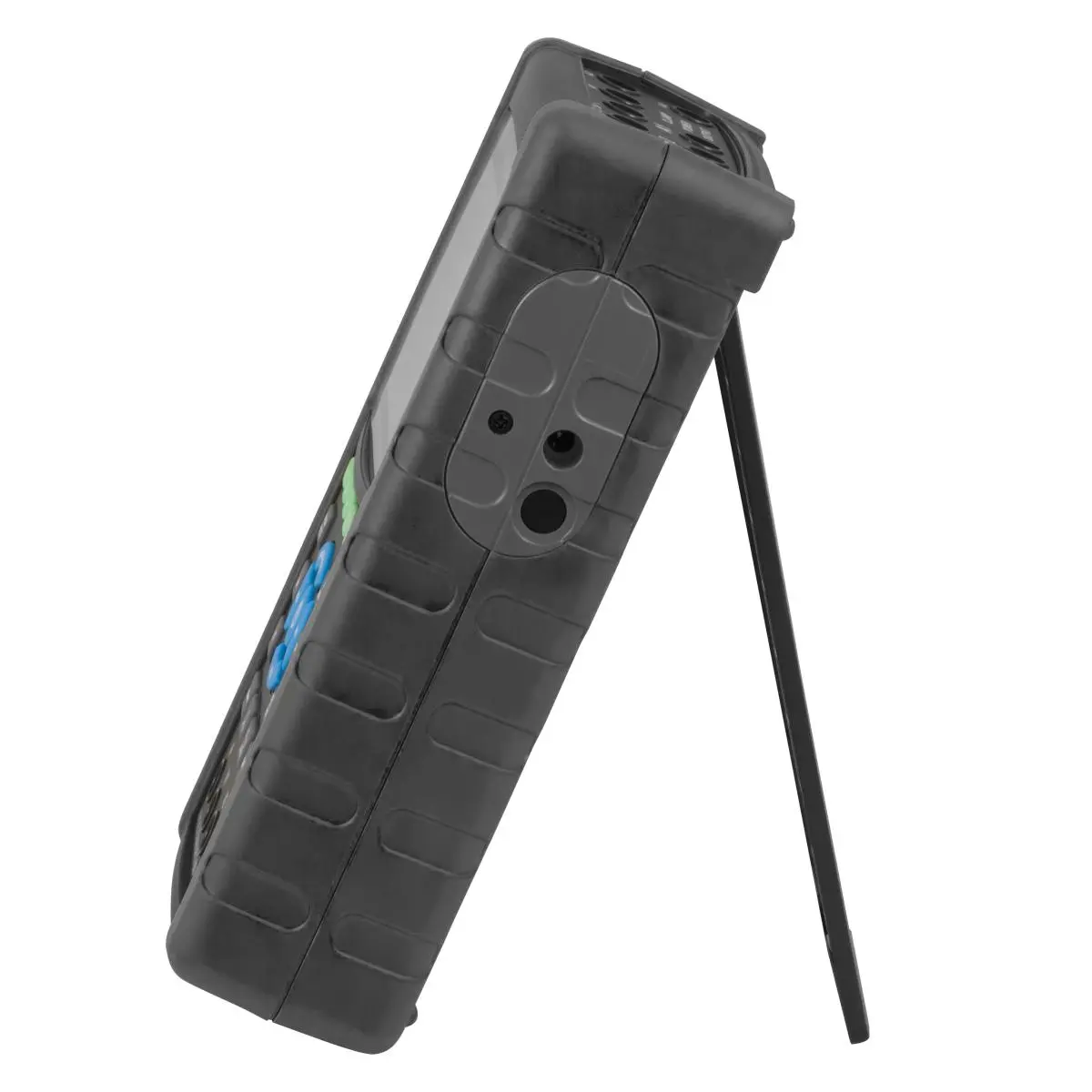

Zijaanzicht

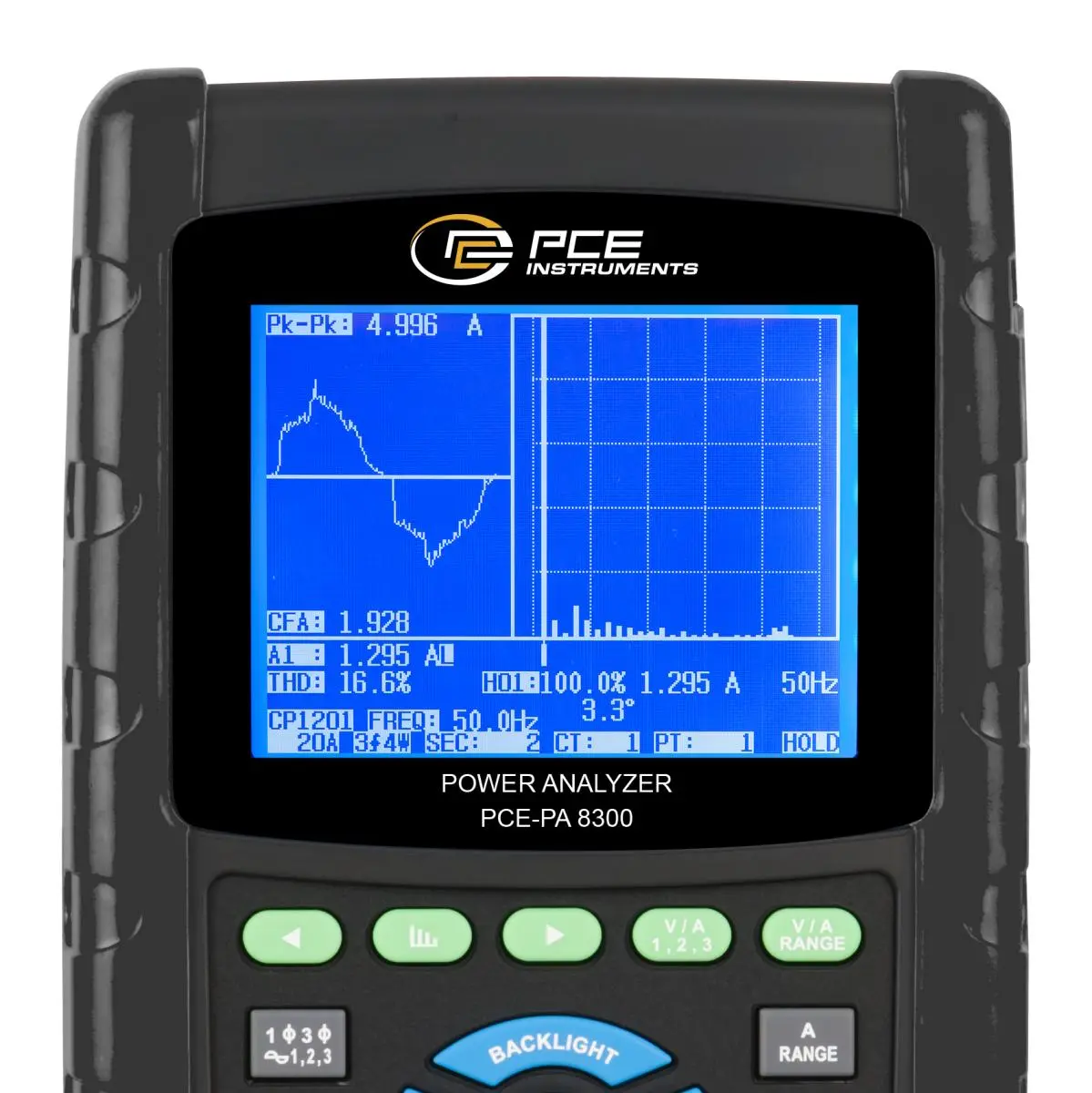

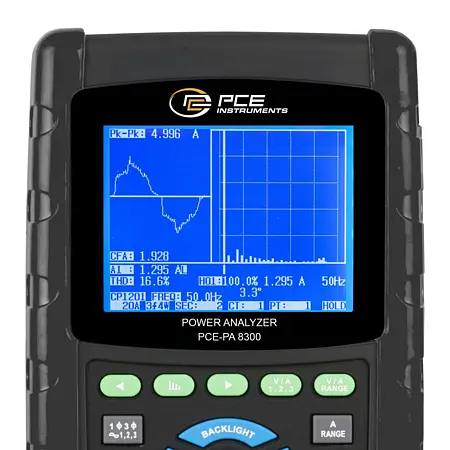

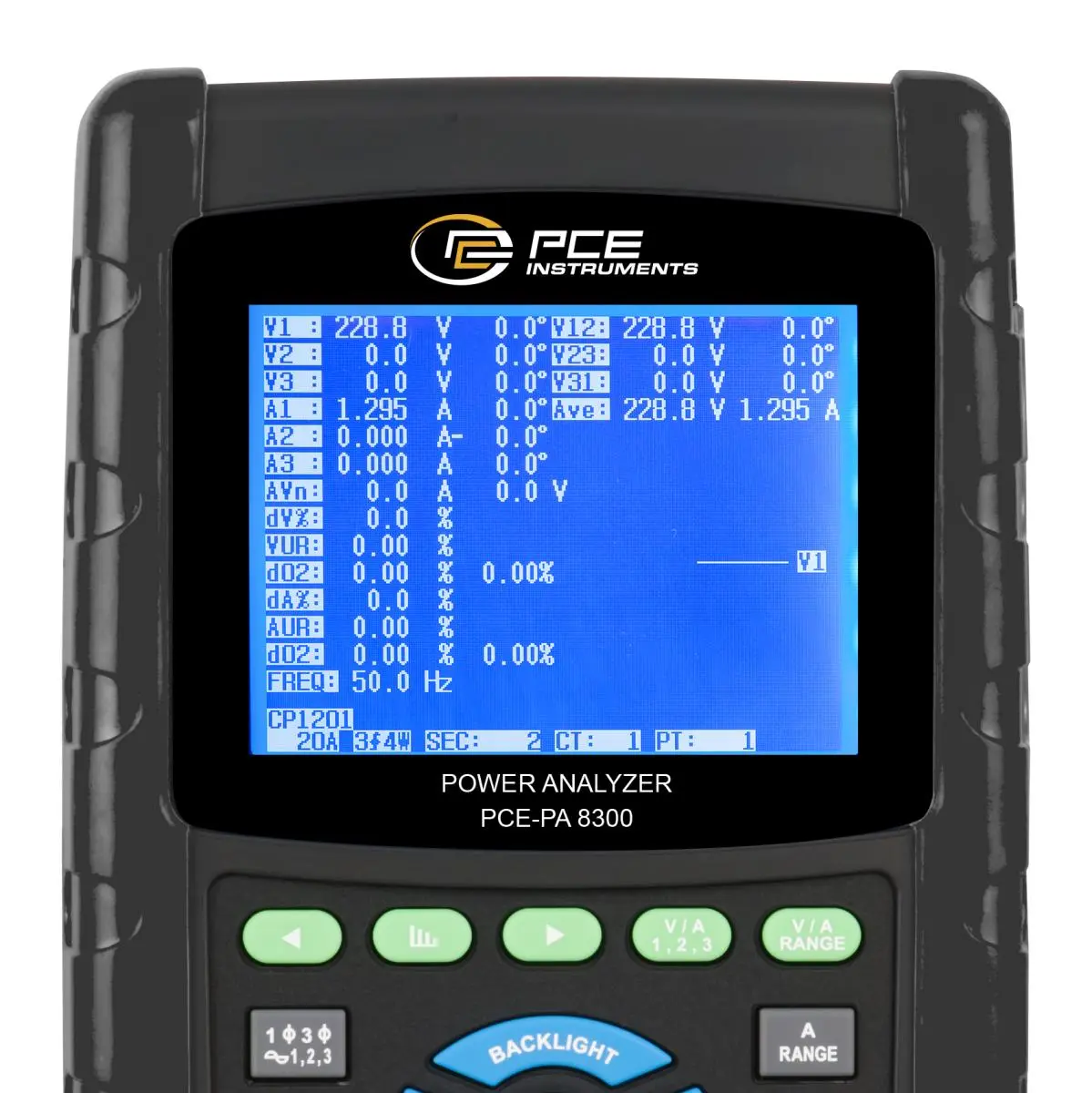

Display

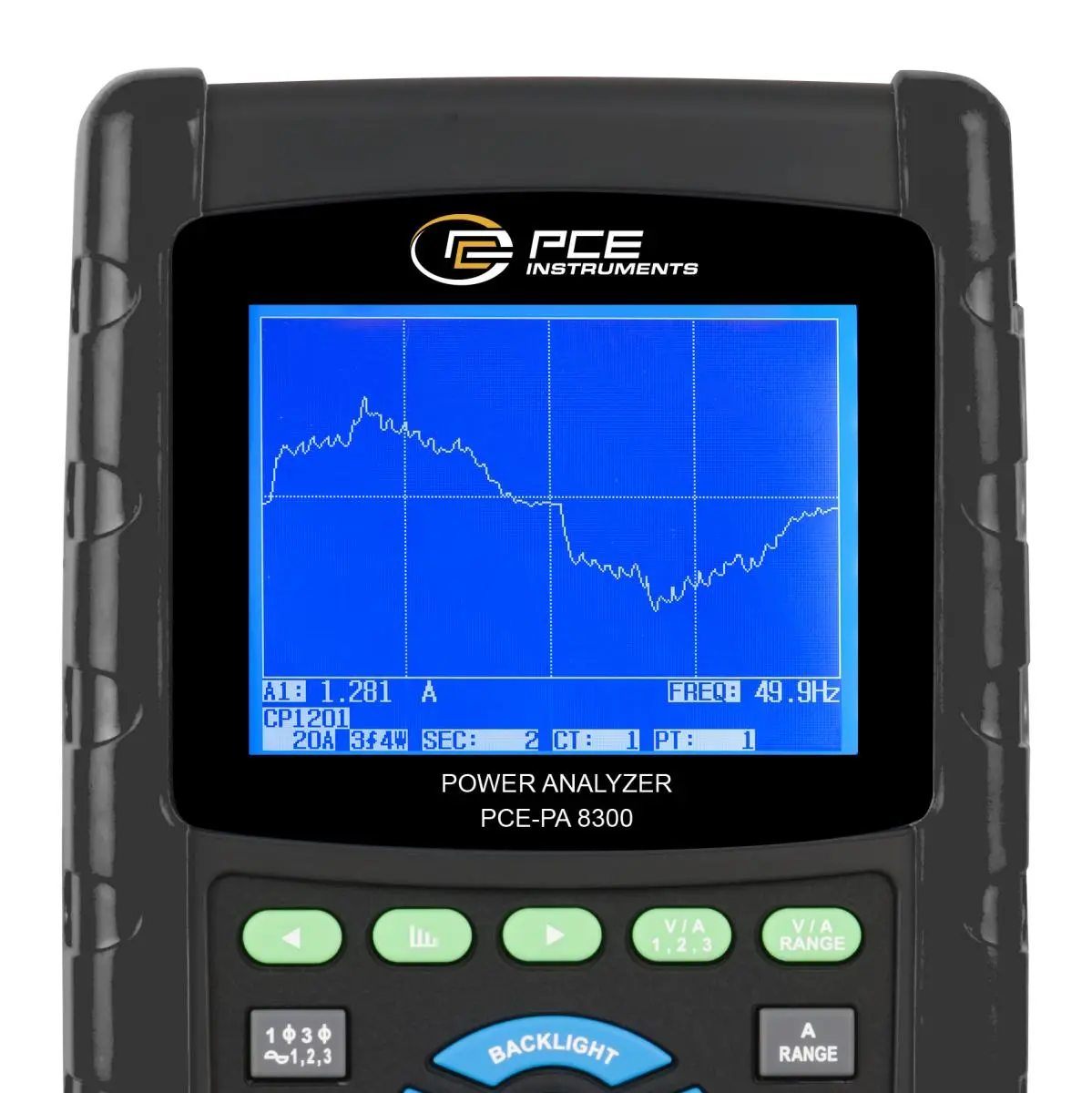

Display
Display
Display
Display

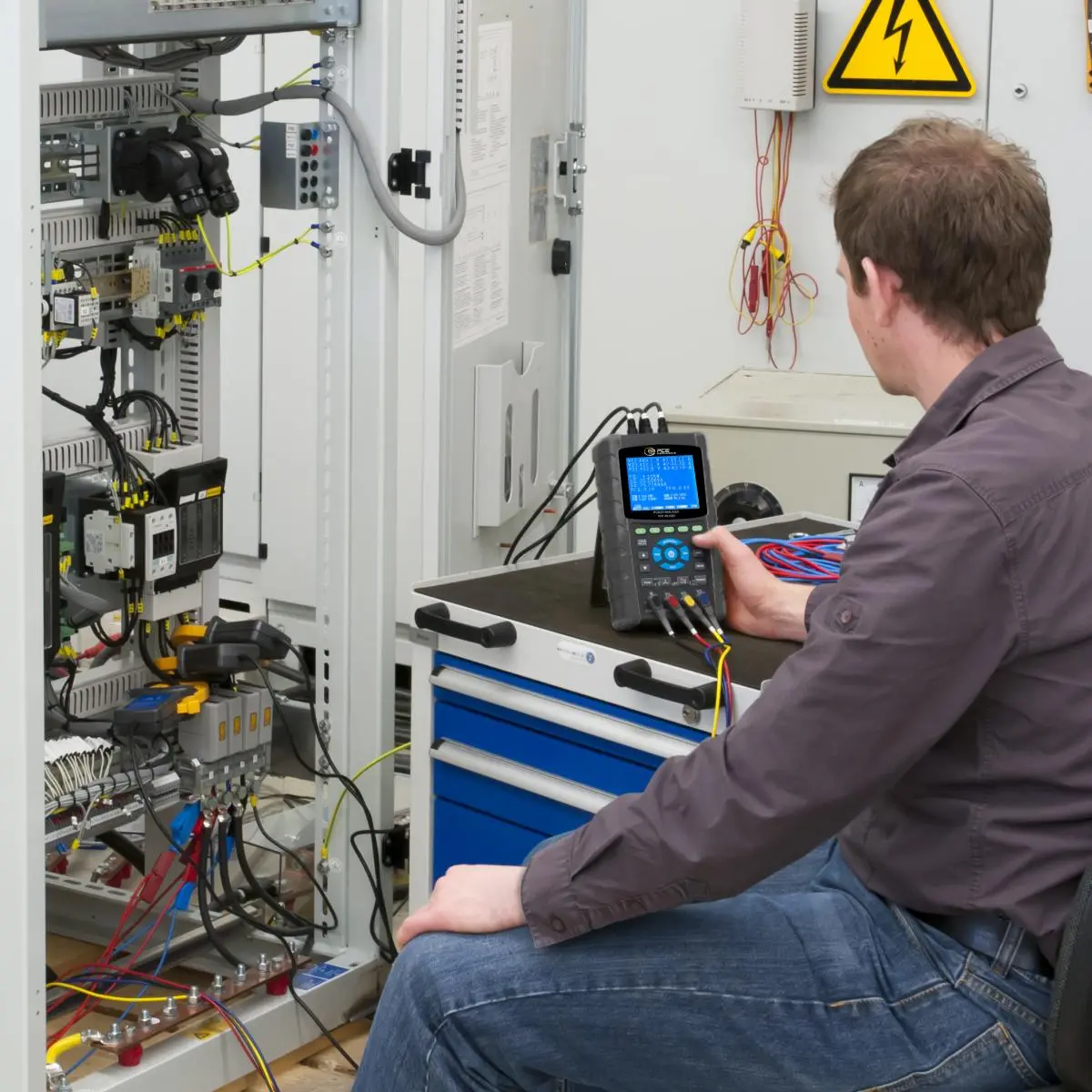

PCE-PA 8300 in gebruik

Ampèretang PCE-PA 8300-1

Best.nr.: PCE-PA 8300-1
EAN: 4250348716750
2.996,90 €
3.626,25 €
Prijzen zijn netto, exclusief BTW en 8,00 € netto verzendkosten
:
4250348716750
PCE-PA 8300-1
Levertijd:1-2 werkdagen

Toebehoren

Beschrijving

3-fasen vermogens en netwerktester, harmonische tester / Tot 3000 A AC / Met SD-Dataopslag/ Grafiek display / Verschillende stroomtangen
De vermogens- en netwerktester PCE-PA 8300 maakt indruk door zijn eenvoudige handhaving. Het apparaat slaat alle meetwaarden op een SD-kaart op. De PCE-PA 8300 kan voor vermogensmeting en voor netwerkanalyse ingezet worden. Het vermogen kan tot 9999 MW gemten worden. Voor netwerkanalyse kan de tester harmonische tot de 50ste ordening exact bepalen. Alle meetwaarden worden op de grafische display weergegeven. Op die manier is het geen probleem ook netwerkvervormingen weer te geven. Voor precieze netwerk- en vermogensanalyse kunnen de meetgegevens in een vrij instelbaar geheugeninterval op een SD-kaart opgeslagen worden. Dit maakt het mogelijk om langetermijn-opnames te maken. Het apparaat is in twee verschillende sets beschikbaar. Zo kan de PCE-PA 8300 met stroomtangen en met flexibele Rogowskispoelen geleverd worden.

Kenmerken

- 3-fase vermogens- en netstoringsanalyser
- Meting tot 1200 A AC
- Harmonischen en harmonische analyse
- Schijnbaar, actief en reactief vermogen meten
- Meting van vermogensfactor
- Stroomtangen van verschillende. Fabrikanten aansluitbaar
- SD-kaart geheugen
- Instelbaar opslaginterval
- Tot 600 V AC meetbaar
- Meting van fasehoek / frequentie
- Grafisch display met harmonische weergave
- Robuuste behuizing
- Automatische keuze van het meetbereik (AC V)

Specificaties

Spanningsmeting (AC V)
Meetbereik Resolutie Nauwkeurigheid
10 V ... 600 V (fase naar neutraal)
10 V ... 600 V (fase tot fase)		 0,1 V ± (0,5% + 0,5 V)
Stroommeting (AC A) Set 1
Meetbereik Resolutie Nauwkeurigheid
20 A 0,001 A (< 10 A) 0,01 A (>= 10 A) ±(0,5% + 0,1A)
200 A 0,01 A (< 100 A) 0,1 A (>= 100 A) ±(0,5% + 0,5A)
1200 A 0,1 A (< 1000 A) 1 A (>= 1000 A) ±(0,5 A + 5 A)
Actief vermogen
Meetbereik Resolutie Nauwkeurigheid
0 ... 9,999 kW 0,001 kW ±(1 % + 0,008 kW)
10 ... 99,99 kW 0,01 kW ±(1 % + 0,008 kW)
100 ... 999,9 kW 0,1 kW ±(1 % + 0,8 kW)
1 ... 9,999 MW 0,001 MW ±(1 % + 0,008 MW)
Schijnbare kracht
Meetbereik Resolutie Nauwkeurigheid
0 ... 9,999 kVA 0,001 kVA ±(1% + 0.008 kVA)
10 ... 99,99 kVA 0,01 kVA ±(1% + 0.08 kVA)
100 ... 999,9 kVA 0,1 kVA ±(1% + 0.8 kVA)
1 ... 9.999 MVA 0,001 MVA ±(1% + 0,008 MVA)
Blindvermogen
Meetbereik Resolutie Nauwkeurigheid
0 ... 9.999 kVAR 0,001 kVAR ±(1% + 0.008 kVAR)
10 ... 99.99 kVAR 0,01 kVAR ±(1% + 0.08 kVAR)
100 ... 999.9 kVAR 0,1 kVAR ±(1% + 0.8 kVAR)
1 ... 9.999 MVAR 0,001 MVAR ±(1% + 0.008 MVAR)
Actieve energie
Meetbereik Resolutie Nauwkeurigheid
0 ... 9.999 kWh 0,001 kWh ±(2% + 0,008 kWh)
10 ... 99.99 kWh 0,01 kWh ±(2% + 0,08 kWh)
100 ... 999.9 kWh 0,01 kWh ±(2% + 0,8 kWh)
1 ... 9.999 MWh 0,001 MWh ±(2% + 0,008 MWh)
Schijnbare energie
Meetbereik Resolutie Nauwkeurigheid
0 ... 9.999 kVAh 0,001 kVAh ±(2% + 0.008 kVAh)
10 ... 99.99 kVAh 0,01 kVAh ±(2% + 0.08 kVAh)
100 ... 999.9 kVAh 0,01 kVAh ±(2% + 0.8 kVAh)
1 ... 9,999 MVAh 0,001 MVAh ±(2% + 0,008 MVAh)
Reactieve energie
Meetbereik Resolutie Nauwkeurigheid
0 ... 9.999 kVARh 0,001 kVARh ±(2% + 0.008 kVARh)
10 ... 99.99 kVARh 0,01 kVARh ±(2% + 0.08 kVARh)
100 ... 999.9 kVARh 0,01 kVARh ±(2% + 0.8 kVARh)
1 ... 9.999 MVARh 0,001 MVARh ±(2% + 0,008 MVARh)
Arbeidsfactor
Meetbereik Resolutie Nauwkeurigheid
0 ... 1 0,01 ± 0.04
Fasehoek
Meetbereik Resolutie Nauwkeurigheid
-180° ... 180° 0,1° ± 1°
Frequentie
Meetbereik Resolutie Nauwkeurigheid
45 ... 65 Hz 0,1 Hz ± 0,1 Hz

Harmonische van wisselspanning bij 50/60 Hz
Meetbereik Resolutie Nauwkeurigheid
1 ... 20e bestelling 0,1 V
0,1 %		 ± (2% + 0,5 V) ± (2% + 10 cijfers)
21 ... 30e bestelling 0,1 V
0,1 %		 ± (2% + 0,5 V) ± (2% + 20 cijfers)
31 ... 50e bestelling 0,1 V
0,1 %		 Onbepaald

Harmonische van wisselstroom bij 50/60 Hz
Meetbereik Resolutie Nauwkeurigheid
1 ... 20e bestelling 0,001 ... 1 A
0,1 %		 ± (2% + 0,5 A) ± (2% + 10 cijfers)
21 ... 30e bestelling 0,001 ... 1 A
0,1 %		 ± (2% + 0,5 A) ± (2% + 20 cijfers)
31 ... 50e bestelling 0,001 ... 1 A
0,1 %		 Onbepaald
Algemene technische specificaties
Display 3.7 "dot matrix LCD-scherm (320 x 240 pixels)
Veiligheidsnorm IEC1010CAT III 600 V
Ingangsweerstand AC V 10 MOhm
Werkfrequentiestroomklemmen 40 Hz ... 1 kHz
geteste werkfrequentiestroomklemmen 45 Hz ... 65 Hz
Bescherming tegen overbelasting AC V
AC A		 720 V RMS
1300 A met stroomklemmeter
Geheugen SD-kaart
Opname-interval 1 seconde
Datalogger functie Real-time opslag op SD-kaart
Opslaginterval 2 seconden ... 7200 seconden
Uitvoer via USB of RS-232, afhankelijk van de aansluitkabel
  (Alleen voor live weergave op de pc)
Bedrijfstemperatuur 0 ... +50 °C
Omgevingsvochtigheid < 80 % RH
Voeding 8 x 1,5 V AA batterijen
, 9 V voeding
Stroomverbruik Meetapparaat: 500 mA DC Stroomklem: 34 mA DC
Maximale kabeldiameter Stroomklemmen: 50 mm
Afmeting Meetapparaat: 225 x 125 x 64 mm Stroomklem: 210 x 64 x 33 mm Klemkaak: 86 mm

(buitenkant)
Gewicht Meetapparaat: 948 g (incl. batterijen) Klemmeter: 467 g (incl. kabel)

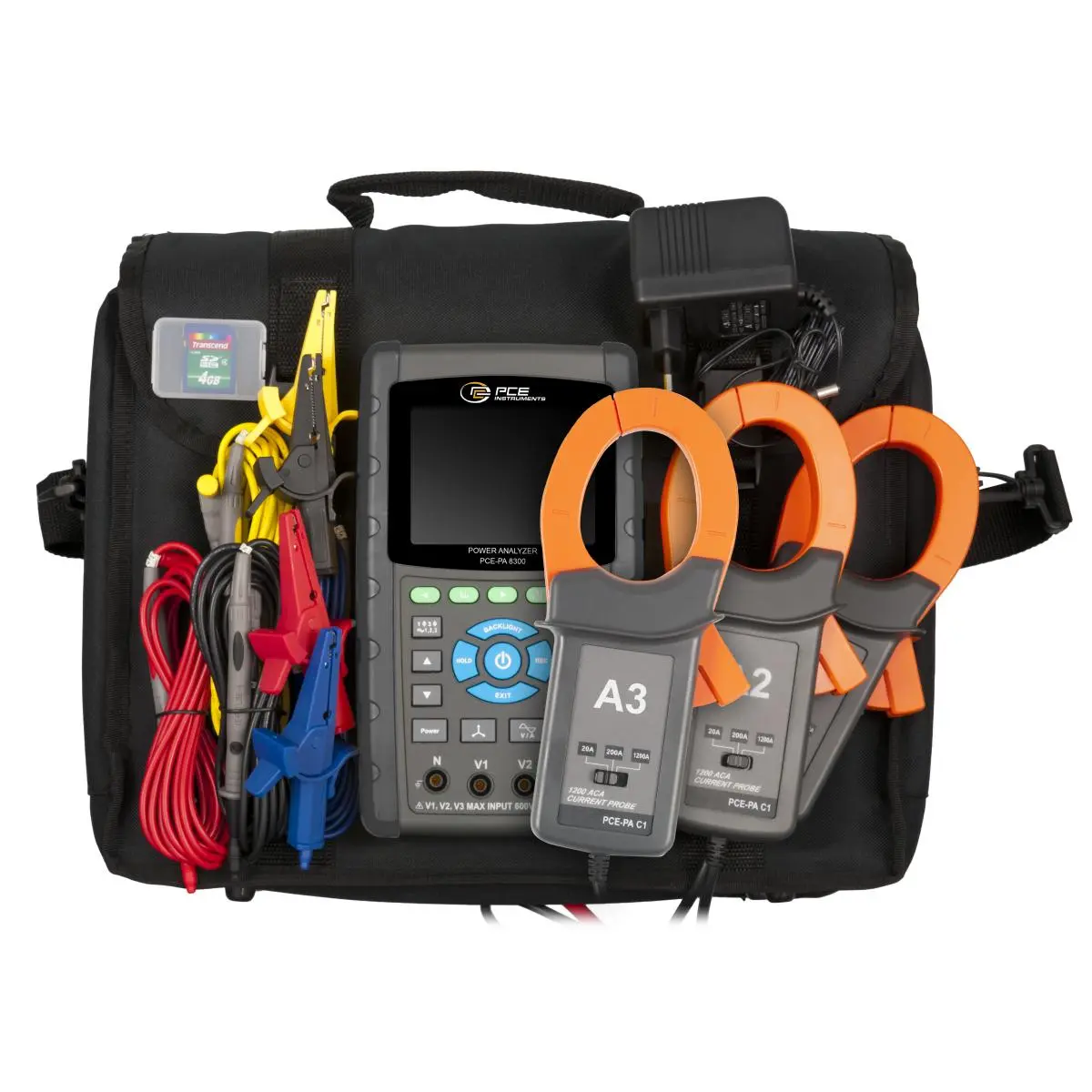

Leveromvang

1 x Ampèretang PCE-PA 8300-1
3 x Stroomtangen
4 x Geïsoleerde krokodilklemmen
4 x Veiligheidsmeetsnoer
6 x 1,5 V AA batterij
1 x 9 V Netadapter
1 x Draagtas
1 x 2 GB SD-kaart
1 x Gebruiksaanwijzing
