Ampèremeter PCE-PA 8000

Best.nr.: PCE-PA 8000

EAN: 4250348707109

Toebehoren

Vermogensmeetadapter PCE-PA-ADP-SCHUKO

294,90 €

Fabriekskalibratiecertificaat (ISO9001) voor vermogensmeetinstrumenten

480,90 €

NET-LUT Voedingsadapter 9V/ 800mA

24,90 €

SOFT-LUT-USB USB-kabel incl. software

85,90 €

Beschrijving

Driefasige ampèremeter (realtime) met opslag in SD-kaart, interface

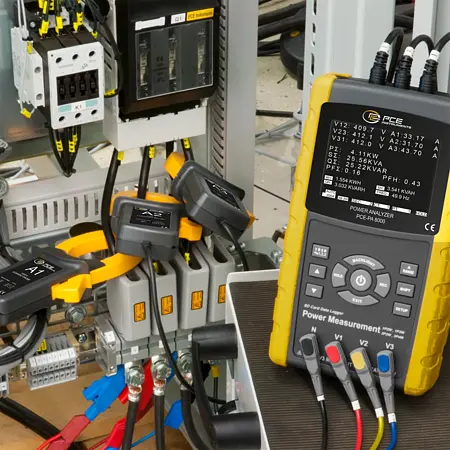

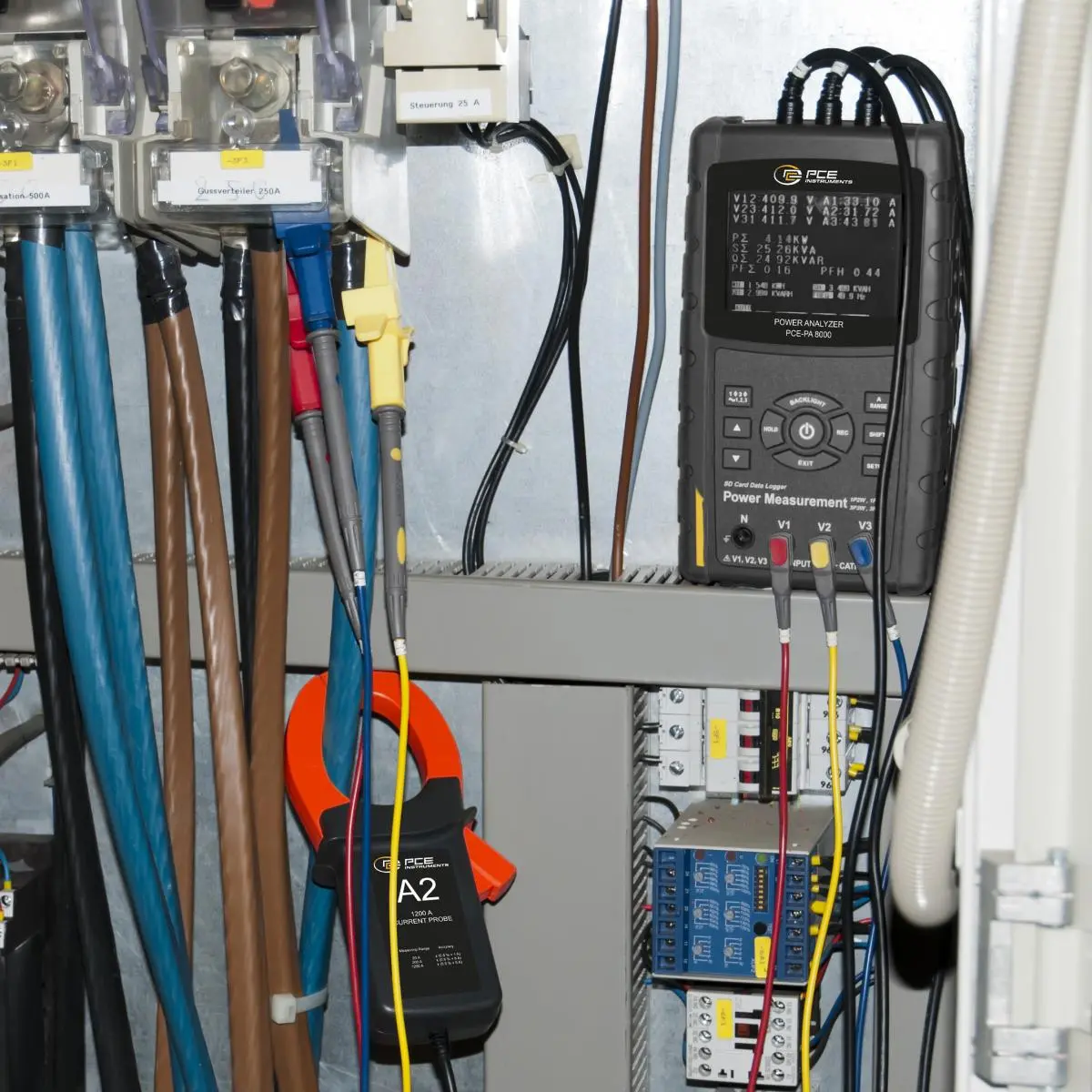

Met de ampèremeter PCE-PA 8000 is het mogelijk om het vermogen van een monofasig of een driefasig circuit te meten en op te slaan. Met dit apparaat is het ook mogelijk lange termijn metingen uit te voeren. De meetwaarden worden in xls formaat op een SD-kaart opgeslagen. Dit maakt het mogelijk om op gemakkelijke wijze de meetwaarden van de ampèremeter op de computer te analyseren. De meetfrequentie kunt u zelf in de ampèremeter instellen tussen 2 en 7200 seconden. De ampèremeter is in staat om energiemetingen uit te voeren en om de vermogensfactor en de fasehoek te bepalen. De tangen van de ampèremeter PCE-PA 8000 kunnen gebruikt worden voor kabels met een maximale diameter van 50 mm. Daarom is deze ampèremeter ideaal voor het gebruik in van energie voorziene netwerken. Door het 3,7" grote display is het mogelijk om alle meetwaarden af te lezen. Dit maakt een snelle analyse van de actuele meetwaarden mogelijk en geeft u een beeld van de stroom, de spanning en het vermogen.

Kenmerken

- Netwerkanalyse bij 3 fasen/4 geleiders,

3 fasen/3 geleiders, 1 fase/2 geleiders,

1 fase/3 geleiders

- True RMS meting van stroom en spanning

- Meting van actief, schijnbaar en reactief

vermogen

- Bepaling van de fasehoek en de

vermogensfactor

- Meting van actieve, schijnbare en

reactieve energie

- Spanningsmeting tot 600V

- Stroommeting tot 1200 A

Specificaties

AC-spanning
Meetbereik	10 ... 600 V
Resolutie	0,1 V
Nauwkeurigheid	±(0,5 % +0,5 V)
Overbelasting	720 V RMS

Wisselstroom AC
Meetbereik	0,2 ... 10 A
Resolutie	0,001 A
Nauwkeurigheid	±(0,5 % +1 A)
Overbelasting	1300 A met stroomtang
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	10 ... 20 A
Resolutie	0,01 A
Nauwkeurigheid	±(0,5 % +1 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	0,2 ... 100 A
Resolutie	0,01 A
Nauwkeurigheid	±(0,5 % +5 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	100 ... 200 A
Resolutie	0,1 mA
Nauwkeurigheid	±(0,5 % +5 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	0,2 ... 1000 A
Resolutie	0,1 mA
Nauwkeurigheid	±(0,5 % +5 A)
Frequentiebereik	40 ... 1000 Hz

Wisselstroom AC
Meetbereik	1000 ... 1200 A
Resolutie	1 A
Nauwkeurigheid	±(0,5 % +5 A)
Frequentiebereik	40 ... 1000 Hz

Actief vermogen
Meetbereik	0 ... 9,999 kW
Resolutie	0,001 kW
Nauwkeurigheid	±(1% +0,008 kW)

Actief vermogen
Meetbereik tot.	10 kW
Meetbereik vanaf	99,99 kW
Resolutie	0,01 kW
Nauwkeurigheid	±(1% +0,08 kW)

Actief vermogen
Meetbereik	100 ... 999,9 kW
Resolutie	0,1 kW
Nauwkeurigheid	±(1% +0,8 kW)

Actief vermogen
Meetbereik	1 ... 9,999 MW
Resolutie	0,001 MW
Nauwkeurigheid	±(1 % +0,008 MW)

Reactief vermogen
Meetbereik	0 ... 9,99 kVAR
Resolutie	0,001 kVAR
Nauwkeurigheid	±(1% +0,008 kVAR)

Reactief vermogen
Meetbereik	10 ... 99,9 kVAR
Resolutie	0,01 kVAR
Nauwkeurigheid	±(1% +0,08 kVAR)

Reactief vermogen
Meetbereik	100 ... 999,9 kVAR
Resolutie	0,1 kVAR
Nauwkeurigheid	±(1% +0,8 kVAR)

Reactief vermogen
Meetbereik	1 ... 9,9 MVAR
Resolutie	0,001 MVAR
Nauwkeurigheid	±(1 % +0,008 MVAR)

Fasehoek
Meetbereik	-180 ... +180 °
Resolutie	0,1 °
Nauwkeurigheid	±1 °

Schijnbaar vermogen
Meetbereik	0 ... 9,9 kVA
Resolutie	0,001 kVA
Nauwkeurigheid	±(1% +0,008 kVA)

Schijnbaar vermogen
Meetbereik	10 ... 99,99 kVA
Resolutie	0,01 kVA
Nauwkeurigheid	±(1% +0,08 kVA)

Schijnbaar vermogen
Meetbereik	100 ... 999,9 kVA
Resolutie	0,1 kVA
Nauwkeurigheid	±(1% +0,8 kVA)

Schijnbaar vermogen
Meetbereik	1 ... 9,99 MVA
Resolutie	0,001 MVA
Nauwkeurigheid	±(1 % +0,008 MVA)

Vermogensfactor
Meetbereik	0 ... 1
Resolutie	0,01
Nauwkeurigheid	±0,04

Actieve energie
Meetbereik	0 ... 9,9 kWh
Resolutie	0,001 kWh
Nauwkeurigheid	±(1% +0,008 kWh)

Actieve energie
Meetbereik	10 ... 99,9 kWh
Resolutie	0,01 kWh
Nauwkeurigheid	±(1% +0,08 kWh)

Actieve energie
Meetbereik	100 ... 999,9 kWh
Resolutie	0,1 kWh
Nauwkeurigheid	±(1% +0,8 kWh)

Actieve energie
Meetbereik	1 ... 9,99 MWh
Resolutie	0,001 MWh
Nauwkeurigheid	±(1% +0,008 MWh)

Schijnbare energie
Meetbereik	0 ... 9,9 kVAh
Resolutie	0,001 kVAh
Nauwkeurigheid	±(1% +0,008 kVAh)

Schijnbare energie
Meetbereik	10 ... 99,9 kVAh
Resolutie	0,01 kVAh
Nauwkeurigheid	±(1% +0,08 kVAh)

Schijnbare energie
Meetbereik	100 ... 999,9 kVAh
Resolutie	0,1 kVAh
Nauwkeurigheid	±(1% +0,8 kVAh)

Schijnbare energie
Meetbereik	1 ... 9,9 MVAh
Resolutie	0,001 MVAh
Nauwkeurigheid	±(1% +0,008 KVAH)

Reactieve energie
Meetbereik	0 ... 9,9 kVARh
Resolutie	0,001 kVARh
Nauwkeurigheid	±(1% +0,008 KVARh)

Reactieve energie
Meetbereik	10 ... 99,9 kVARh
Resolutie	0,01 kVARh
Nauwkeurigheid	± (1% + 0,08 KVARh)

Reactieve energie
Meetbereik	100 ... 999,9 kVARh
Resolutie	0,1 kVARh
Nauwkeurigheid	±(1% +0,8 KVARh)

Reactieve energie
Meetbereik	1 ... 9,99 MVARh
Resolutie	0,001 MVARh
Nauwkeurigheid	±(1% +0,008 KVARH)

Frequentie
Meetbereik	45 ... 65 Hz
Resolutie	0,1 Hz
Nauwkeurigheid	0,1 Hz

Algemene technische gegevens
Meetfuncties	VASTHOUDEN
Type beeldscherm	LCD met verlichting
Schermgrootte	3,7 inch
Opslagmedium	SD-kaart
Opslagcapaciteit	2 GB
Opslaginterval van	2 s
Opslaginterval tot	120 min.
Interface	USB, RS232
Norm	IEC 1010
Stroomverbruik van meetinstrument	300 mA DC
Stroomverbruik Stroomtang	34 mA DC
Maximale kabeldiameter	50 mm
Veiligheidsnorm	CAT III 600 V
Bescherming tegen overbelasting	Spanning AC 720 V / stroom AC 1300 A
Afmetingen	Huidige klem: 210 x 85 x 33 mm
Selectie meetbereik	Automatisch, Manuell
Menutaal	Engels, Engels (GB)
Beschermingsklasse (apparaat)	IP21
Stroomvoorziening	9V
Type aansluiting	Apparaat Europlug
Batterij	8 x 1,5 V AA-batterij , Alkali-mangaan
Capaciteit	3000 mAh
Bedrijfsomstandigheden	0 ... 50 °C , 0 ... 80 % r. F.
Opslagomstandigheden	0 ... 50 °C , 0 ... 80 % r. F.
Afmetingen ( L x B x H )	225 x 125 x 64 mm
Gewicht	811,5 g
