Signalinputområde | 0 ... 20 mV | |
minimal følsomhed | 0,1 µV/ciffer | |
Forsyningsspænding for målecelle | 5 V / 100 mA | |
Antal måleceller |
1 ... 8x 350 Ohm målecelle(r) | |

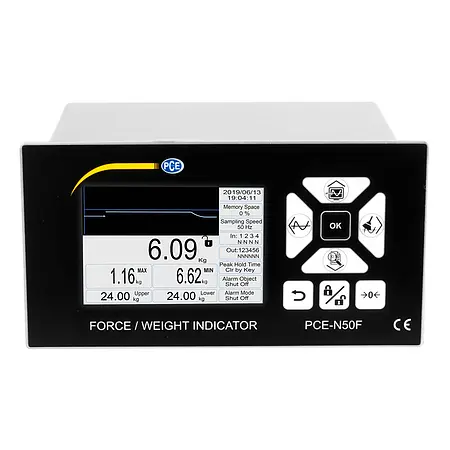

Skærm | 3.5 " LCD | |
Enheder | g, mN, mlb, Pa, kg , N, lb, kPa, t, kN, klb, MPa | |
Målehastighed |
6, 12, 25, 50, 100, 200, 400, 800, 1600 Hz | |

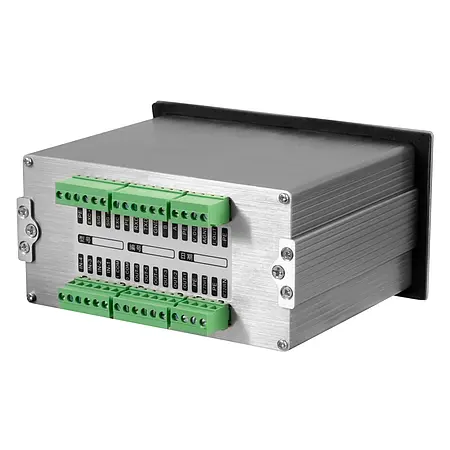

Elektriske forbindelser | Skrueforbindelser | |
1 ... 2,5 mm² | ||
Strømforsyning | 220 V AC / 50 Hz | |
Strømforbrug | < 10 W | |
Beskyttelsesgrad | Forside: IP65 | |
Montering | Paneludskæring | |
Størrelse på paneludskæring | 152 x 76 mm | |
Dimensioner | 166 x 88 x 146 mm | |
Vægt | ca. 1150 g | |
Driftsforhold | -10 ... 40 ° C / max 85 % RH | |
Opbevaringsforhold | -20 . .. 50 °C / maks. 85 % RF | |
Den flade miniature kraftsensor har en højde på kun 4 mm. Med en diameter på Ø 12 mm er denne miniature kraftsensor meget kompakt. Denne kraftmålingsteknologi kraftsensor opnår en måleusikkerhed på kun 0,5%.
- Nominel belastning/kraft FS: 5-2000 kg / 50-20 kN
- Grænselast/kraft: 120%
- Brudbelastning/kraft: 150%
- Nominel værdi: 1,0 - 1,5 mV/V
- Kraftsensorens nominelle belastning kan vælges!
Dette er en trykbelastningscelle som vejecelle med et højt måleområde og små dimensioner. Dimensionerne på krafttransduceren er kun 9 mm i højden og 19 mm i diameter.
- Nominel belastning / kraft FS: 5-500 kg / 50 -5000N
- Grænselast/kraft: 120%
- Brudbelastning/kraft: 150%
- Nominel værdi: 1,0 - 1,5 mV/V
En vejecelle i rustfrit stål med en måleusikkerhed på kun 0,5 %. Med dimensionerne Ø 13 mm og en højde på 7 mm er krafttransduceren meget alsidig.
- Nominel belastning / kraft FS: 5-100 kg / 50-1000N
- Grænselast / kraft: 120%
- Brudbelastning / kraft: 150%
- Nominel karakteristisk værdi: 1,0 - 1,5 mV /V
- krafttransducer nominel belastning kan vælges!
Den flade miniature krafttransducer har en højde på kun 4 mm. Med en diameter på Ø 12 mm er denne miniature krafttransducer meget kompakt. Denne krafttransducer opnår en måleusikkerhed på kun 0,5 %.
- Nominel belastning/kraft FS: 5-50 kg / 50-500N
- Grænselast/kraft: 120%
- Brudbelastning/kraft: 150%
- Nominel værdi: 1,0 - 1,5 mV/V
- krafttransducer nominel belastning kan vælges!
Takket være dens små dimensioner kan miniaturekrafttransduceren bruges på målepunkter, der er svære at få adgang til. Den samlede højde af denne kraftsensor er noget særligt. Med en diameter på kun 10 mm er denne krafttransducer mindre i diameter end en 1 cent mønt.
- Nominel belastning/kraft FS: 5-100 kg / 50-1000N
- Grænselast / kraft: 120%
- Brudbelastning / kraft: 150%
- Nominel karakteristisk værdi: 1,0 - 1,5 mV /V
- krafttransducer nominel belastning kan vælges!
Den miniature krafttransducer kan findes i mange anvendelsesområder, især på grund af dens kompakte dimensioner. Med et lille kraftpåføringsområde muliggør miniaturevejecellen kraftmåling på små kontaktflader.
- Nominel belastning / kraft FS: 10-50 kg / 100-500N
- Grænsebelastning / kraft: 150%
