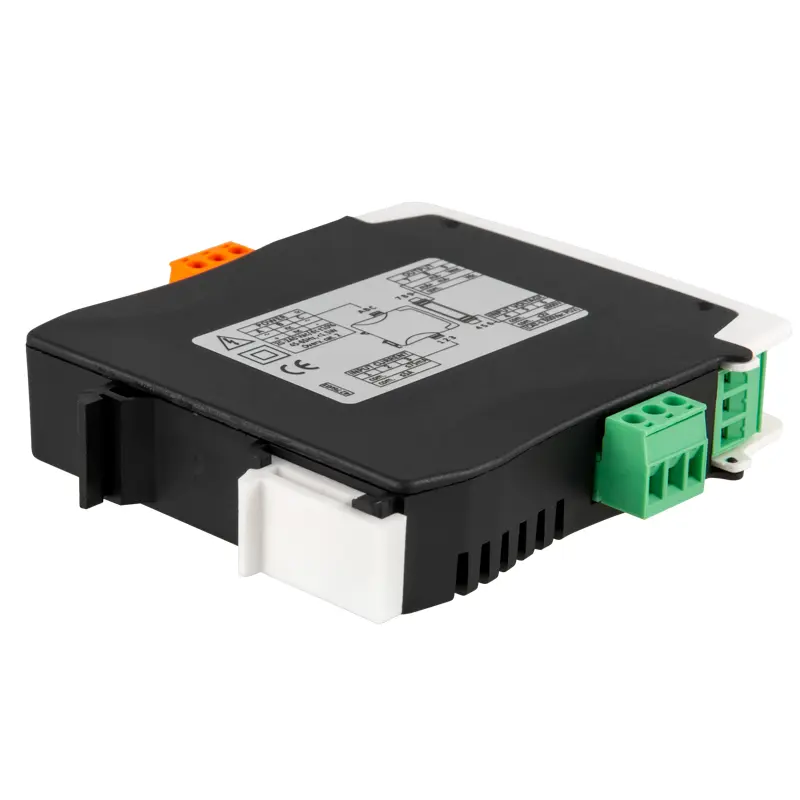

Universalsender PCE-SCI-E

Varenr.: PCE-SCI-E

EAN: 4250348728340

Beskrivelse

Universal sender til DIN-skinnemontering / måleområde 0 ... 600 V AC/DC /

Udgangssignaler i 4 ... 20 mA og 0 ... 10 V / konfigureres via tastatur /

Aktuelt måleområde 0 ... 5 A AC/DC / frekvensmåling

Den universelle måletransducer har et justerbart måleområde på 0 ... 600 V AC/DC og kan derfor måle en lang række spændinger. For eksempel er det muligt at tilslutte universaltransmitteren til forsyningsledningen for at overvåge den tilstedeværende spænding. Udover spændingsmåling kan universaltransmitteren også måle strøm direkte med et maksimalt justerbart måleområde på 0 ... 5 A AC/DC. En strømtransformer kan tilsluttes den universelle måletransducer for at udvide strømområdet. Den målte værdi konverteres derefter af universaltransmitteren til et standardiseret analogt 4 ... 20 mA eller 0 ... 10 V signal. Den universelle sender er derfor den ideelle udvidelse af et proceskontrolsystem.

Da indgangs- og udgangsområdet kan indstilles identisk, kan universaltransmitteren bruges til galvanisk afkobling. Universalsenderen konfigureres direkte via tastaturet. Det betyder, at der ikke kræves yderligere kabel eller software til indstillingerne af signalomformeren. Universalsenderen er monteret på en DIN-skinne. Signalomformeren drives med en spænding på 18 ... 265 V AC/DC ved en frekvens på 45 ... 65 Hz.

Funktioner

- DIN-skinnemontering

- måleområde 0 ... 600 V AC/DC

- aktivt og passivt udgangssignal

- display og tastatur til konfiguration

- Frekvensmåling

- Måleområde 0 ... 5 A AC/DC

Specifikationer

±50 /± 60 / ±75 / ±100 / ±150 / td>


Indgangssignaler	;
AC-spænding	;
Justerbare måleområder	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
	150 / 300 / 450 / 600 V AC,
	0 ... 50 / 60 / 75 / 100 / 150 /
	200/300/500 mV AC
Nøjagtighed	<0,3% f.s. Mb.
Maksimalt indgangssignal	800 V AC for måleområderne 10 ... 600 V AC ,
	50 V AC for måleområderne 50 mV AC ... 2 V AC
målemodstand	13 MΩ for måleområderne 10 ... 600 V AC,
	81 KΩ for måleområderne 50 mV AC ... 2 V AC
Måletype	True RMS
Beskyttelseskategori	CAT II 300 V AC
DC-spænding
Justerbare måleområder unipolære	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
	150 / 300 / 450 / 600 V DC,
	0 ... 50 / 60 / 75 / 100 / 150 /
	200 / 300 / 500 mV DC
Justerbare måleområder bipolær	±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100
	/ ±150 / ±300 / ±450 / ±600 V DC,

	±200 / ±300 / ±500 mV DC
Nøjagtighed	<0,2 % af Mb.
Maksimalt indgangssignal	800 V DC for måleområderne 10 ... 600 V DC ,
	50 V DC for måleområderne 50 mV DC ... 2 V DC
målemodstand	13 MΩ for måleområderne 10 ... 600 V DC,
	81 KΩ for måleområderne 50 mV DC ... 2 V DC
AC
Justerbare måleområder	0 ... 1 / 2 / 3 / 4 / 5 A AC,
	0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Nøjagtighed	<0,3% f.s. Mb.
Maksimalt indgangssignal	7 A AC ved måleområderne
	300 mA AC ... 5 A AC (i maksimalt 7 sekunder),
	150 mA AC for måleområderne
	5 mA AC ... 75 mA AC
Sansemodstand	20 mΩ for måleområderne 300 mA AC ... 5 A AC,
	3,33 Ω for måleområderne 5 mA AC ... 75 mA AC
jævnstrøm
Justerbare måleområder	0 ... 1 / 2 / 3 / 4 / 5 A DC,
	0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Nøjagtighed	<0,2 % v. Mb.
Maksimalt indgangssignal	7 A DC ved måleområderne
	300 mA DC ... 5 AD (i maksimalt 7 sekunder),
	150 mA DC for måleområderne
	5 mA DC ... 75 mA DC
Sensemodstand	20 mΩ for måleområderne 300 mA DC ... 5 A DC,
	3,33 Ω for måleområderne 5 mA DC ... 75 mA DC
Frekvens
Justerbare måleområder for spænding	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Justerbare måleområder for strøm	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Nøjagtighed	<0,2 % f.s. Mb.
Svartid
AC-signaler	<350 ms typisk 0 ... 99 %
DC-signaler	<90 ms typisk 0 ... 99 % uden filter
	<175 ms typisk 0 ... 99 % med 50 / 60 Hz filter
	<350 ms typisk 0 ... 99 % med 50 og 60 Hz filter
Udgangssignaler
Strømudgang aktiv	4 ... 20 mA mindst 0 mA og maksimalt <22 mA
Passiv strømudgang	4 ... 20 mA maksimalt 30 V DC
Spændingsudgang	0 ... 10 V DC
	minimum 0 V DC og maksimum <11 V DC
Belastningsmodstand	Maksimum strømudgang <400 Ω
	Spænding output mindst >1 KΩ

Yderligere specifikationer
Alle nøjagtigheder refererer til en omgivelsestemperatur på 25 °C
Termisk drift	150 ppm / °C
Strømforsyning	18 ... 265 V AC/DC isoleret
	( 20 ... 240 V AC/DC ±10%)
Frekvens	45 ... 65 Hz
Strømforbrug	<1,5 W
Kabeltværsnit	1 ... 2,5 mm²
Overspændingskategori	CAT-II
Isolation	3000 Veff i 60 sekunder
Beskyttelsesklasse	IP30
Slagbeskyttelse	IK06
Drift Betingelser	0 ... 50 °C, 0 ... 95 % r. F., ikke-kondenserende
Opbevaringsforhold	-20 ... 70 °C, 0 . .. 95 % r. F. ikke-kondenserende
Opvarmningstid	15 minutter
Maksimal arbejdshøjde	2000 meter
Samling	Standard DIN-skinne 35 x 7,5 mm
Tilslutning	stikbar skrue terminal ( Pitch 5,08 mm)
Husmateriale	Polyamid V0
Mål	106 x 108 x 22,5 mm
Vægt	<150 g
	;

Leveringsomfang

1 x universal sender PCE-SCI-E

1 x betjeningsvejledning

Downloads

datablad

Signalkonverter PCE-SCI-E

Signalkonverter Display

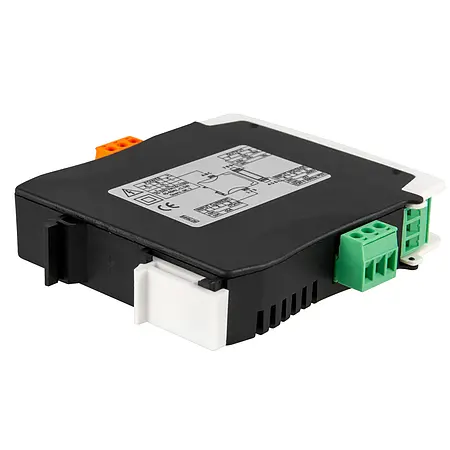

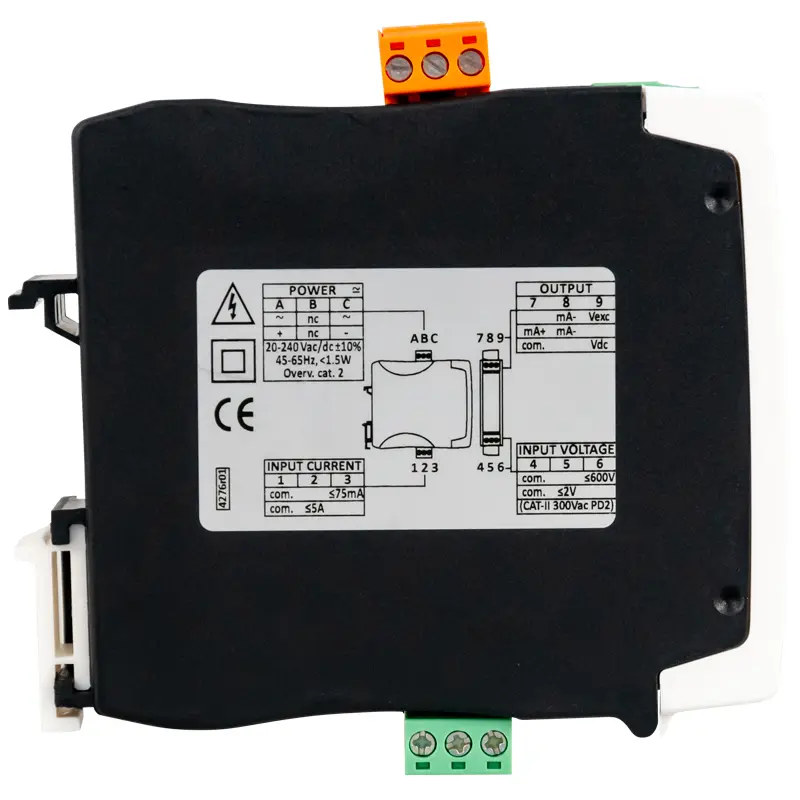

Signalkonverterforbindelser
