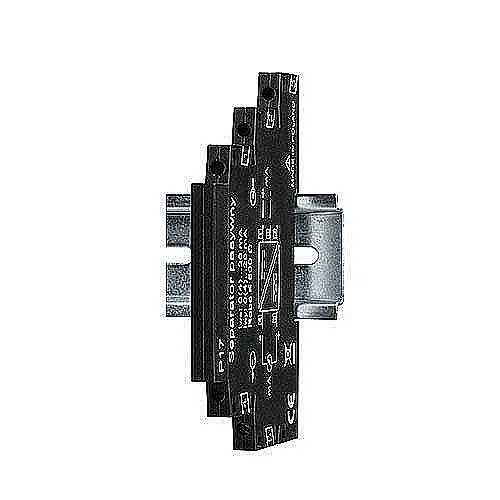

Isolerende konverter strøm PCE-P17I

Varenr.: PCE-P17I

EAN: 4250348710574

Beskrivelse

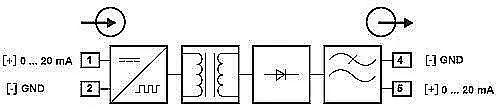

Isolerende konverter til galvanisk isolering af 0 ... 20 mA signaler / strømforsyning via strømsløjfe / kun 6 mm bred / DIN-skinnemontering

PCE-P17I isolering konverter bruges når signaler galvanisk skal adskilles fra hinanden. For eksempel isolerer PCE-P17I isoleringskonverteren indbyrdes forbundne masser. Ved instrumenttransformere eller transmittere uden skilletransformatorer er jordingerne ofte forbundet med hinanden. Som følge heraf opstår der målefejl på grund af signaloverlapninger. Den isolerende konverter forhindrer dette problem i at opstå. Isoleringskonverteren bruges ofte til at bruge begge strømsignaler fra PCE-P18. I kombination kan den isolerende omformer så sende målesignalerne til PCE-KD5. Her behandles de signaler, der er galvanisk isoleret fra hinanden af PCE-P17I isoleringskonverteren, rent.

Funktioner

- galvanisk isolering af 0 ... 20 mA signaler

- forsyning via strømsløjfe

- lille installationsbredde

- montering på DIN-skinne

- filtrerer højfrekvente interferenssignaler

- enkel konstruktion

Specifikationer

Tekniske dataisoleringskonverter PCE-P17I
Indgangssignal	0 ... 20 mA (4 ... 20 mA)
Reaktionsstrøm	ca. 150 µA
maks. Indgangsstrøm	40 mA
Indgangsmodstand	50 ... 110 Ω
Udgangssignal	0 ... 20 mA (4 ... 20 mA)

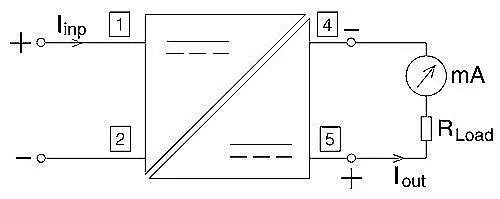

Belastning (RLoad)	0 Ω ... 100 Ω (maks. 500 Ω)
Tværsnit af leder	0,2 mm² ... 2,5 mm² (AWG24-12 )
Montagebredde	6,2 mm
Vægt	80 g
Omgivelsestemperatur	- 20 °C ... + 65 °C
Omgivende luftfugtighed	< 95 % ikke-kondenserende
