  6. Isolationssignalomformer PCE-SCI-E
Varenr.: PCE-SCI-E

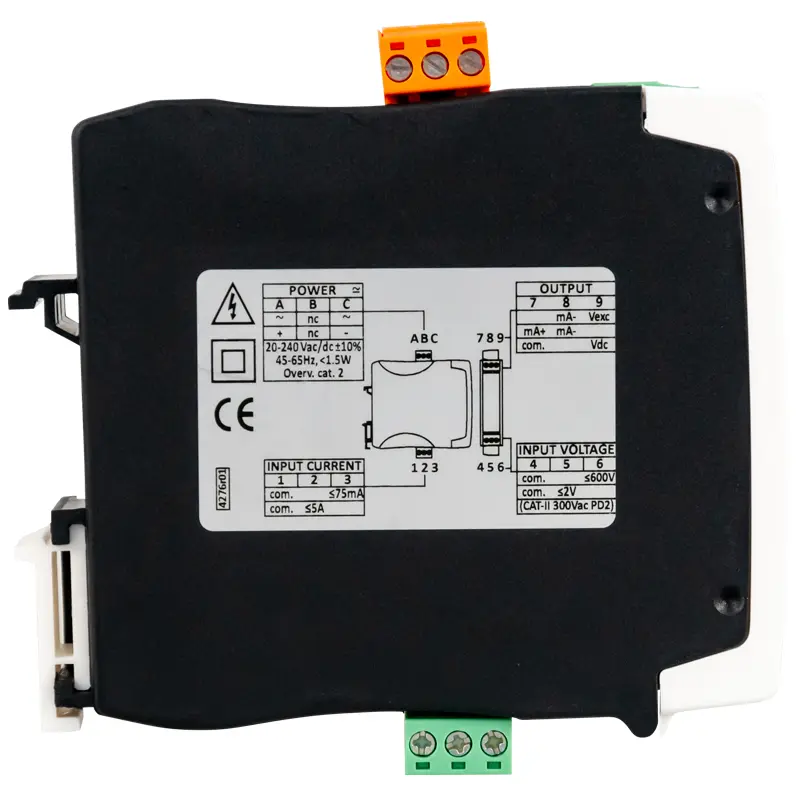

Isolationssignalomformer PCE-SCI-E

1.480,00 DKK
1.850,00 DKK
:
4250348728340
PCE-SCI-E
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: Ikke tilgængelig i øjeblikket!

Beskrivelse

Isolationssignalkonverter til DIN-skinnemontering / måleområde 0 ... 600 V AC/DC /
Udgangssignaler i 4 ... 20 mA og 0 ... 10 V / konfigureres via tastatur /
 Aktuelt måleområde 0 ... 5 A AC/DC / frekvensmåling

Den isolerende signalomformer har et justerbart måleområde på 0 ... 600 V AC/DC og kan derfor måle en lang række spændinger. For eksempel er det muligt at tilslutte den isolerende signalomformer til forsyningsledningen for at overvåge den tilstedeværende spænding. Ud over spændingsmåling kan den isolerende signalomformer også direkte måle strøm med et maksimalt justerbart måleområde på 0 ... 5 A AC/DC. Der kan tilsluttes en strømtransformer til den isolerende signalomformer for at udvide strømområdet. Den målte værdi konverteres derefter til et standardiseret analogt 4 … 20 mA- eller 0 … 10 V-signal af den isolerende signalomformer. Den isolerende signalkonverter er derfor den ideelle udvidelse af et processtyringssystem.

Da indgangs- og udgangsområdet kan indstilles identisk, kan den isolerende signalomformer bruges til galvanisk afkobling. Den isolerende signalomformer konfigureres direkte via tastaturet. Det betyder, at der ikke kræves yderligere kabel eller software til indstillingerne af signalomformeren. Den isolerende signalomformer er monteret på en DIN-skinne. Signalomformeren drives med en spænding på 18 ... 265 V AC/DC ved en frekvens på 45 ... 65 Hz.

Funktioner

- DIN-skinnemontering
- måleområde 0 ... 600 V AC/DC
- aktivt og passivt udgangssignal
- display og tastatur til konfiguration
- Frekvensmåling
- Måleområde 0 ... 5 A AC/DC

Specifikationer

±50 /± 60 / ±75 / ±100 / ±150 / td>

Indgangssignaler  ;
AC-spænding  ;
Justerbare måleområder0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
 150 / 300 / 450 / 600 V AC,
 0 ... 50 / 60 / 75 / 100 / 150 /
 200/300/500 mV AC
Nøjagtighed<0,3% f.s. Mb.
Maksimalt indgangssignal800 V AC for måleområderne 10 ... 600 V AC ,
 50 V AC for måleområderne 50 mV AC ... 2 V AC
målemodstand13 MΩ for måleområderne 10 ... 600 V AC,
81 KΩ for måleområderne 50 mV AC ... 2 V AC
MåletypeTrue RMS
BeskyttelseskategoriCAT II 300 V AC
DC-spænding
Justerbare måleområder unipolære0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
 150 / 300 / 450 / 600 V DC,
 0 ... 50 / 60 / 75 / 100 / 150 /
  200 / 300 / 500 mV DC
Justerbare måleområder bipolær±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100
 / ±150 / ±300 / ±450 / ±600 V DC,

  ±200 / ±300 / ±500 mV DC
Nøjagtighed<0,2 % af Mb.
Maksimalt indgangssignal800 V DC for måleområderne 10 ... 600 V DC ,
 50 V DC for måleområderne 50 mV DC ... 2 V DC
målemodstand13 MΩ for måleområderne 10 ... 600 V DC,
 81 KΩ for måleområderne 50 mV DC ... 2 V DC
AC
Justerbare måleområder0 ... 1 / 2 / 3 / 4 / 5 A AC,
 0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Nøjagtighed<0,3% f.s. Mb.
Maksimalt indgangssignal7 A AC ved måleområderne
 300 mA AC ... 5 A AC (i maksimalt 7 sekunder),
 150 mA AC for måleområderne
  5 mA AC ... 75 mA AC
Sansemodstand20 mΩ for måleområderne 300 mA AC ... 5 A AC,
  3,33 Ω for måleområderne 5 mA AC ... 75 mA AC
jævnstrøm
Justerbare måleområder0 ... 1 / 2 / 3 / 4 / 5 A DC,
  0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Nøjagtighed<0,2 % v. Mb.
Maksimalt indgangssignal7 A DC ved måleområderne
 300 mA DC ... 5 AD (i maksimalt 7 sekunder),
 150 mA DC for måleområderne
 5 mA DC ... 75 mA DC
Sensemodstand 20 mΩ for måleområderne 300 mA DC ... 5 A DC,
  3,33 Ω for måleområderne 5 mA DC ... 75 mA DC
Frekvens
Justerbare måleområder for spænding          0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Justerbare måleområder for strøm0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Nøjagtighed<0,2 % f.s. Mb.
Svartid
AC-signaler<350 ms typisk 0 ... 99 %
DC-signaler<90 ms typisk 0 ... 99 % uden filter
 <175 ms typisk 0 ... 99 % med 50 / 60 Hz filter
 <350 ms typisk 0 ... 99 % med 50 og 60 Hz filter
Udgangssignaler
Strømudgang aktiv4 ... 20 mA mindst 0 mA og maksimalt <22 mA
Passiv strømudgang4 ... 20 mA maksimalt 30 V DC
Spændingsudgang0 ... 10 V DC
 minimum 0 V DC og maksimum <11 V DC
BelastningsmodstandMaksimum strømudgang <400 Ω
 Spænding output mindst >1 KΩ

Yderligere specifikationer
Alle nøjagtigheder refererer til en omgivelsestemperatur på 25 °C
Termisk drift 150 ppm / °C
Strømforsyning18 ... 265 V AC/DC isoleret
 ( 20 ... 240 V AC/DC ±10%)
Frekvens45 ... 65 Hz
Strømforbrug<1,5 W
Kabeltværsnit1 ... 2,5 mm²
OverspændingskategoriCAT-II
Isolation3000 Veff i 60 sekunder
BeskyttelsesklasseIP30
SlagbeskyttelseIK06
Drift Betingelser0 ... 50 °C, 0 ... 95 % r. F., ikke-kondenserende
Opbevaringsforhold-20 ... 70 °C, 0 . .. 95 % r. F. ikke-kondenserende
Opvarmningstid15 minutter
Maksimal arbejdshøjde2000 meter
SamlingStandard DIN-skinne 35 x 7,5 mm
Tilslutningstikbar skrue terminal ( Pitch 5,08 mm)
HusmaterialePolyamid V0
Mål106 x 108 x 22,5 mm
Vægt <150 g
   ;

Leveringsomfang

1 x PCE-SCI-E isolerende signalkonverter
1 x betjeningsvejledning
