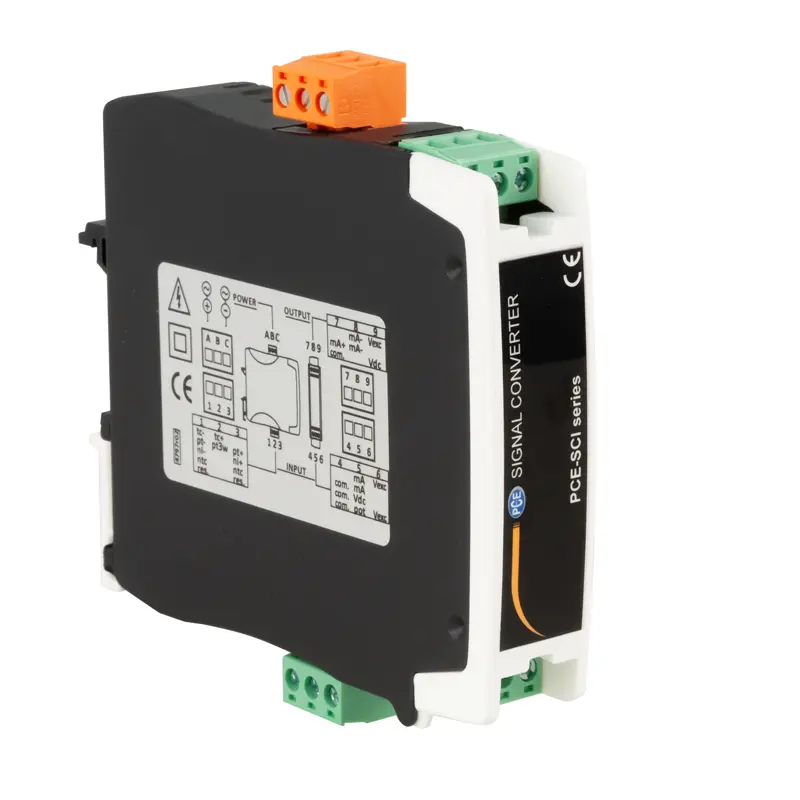

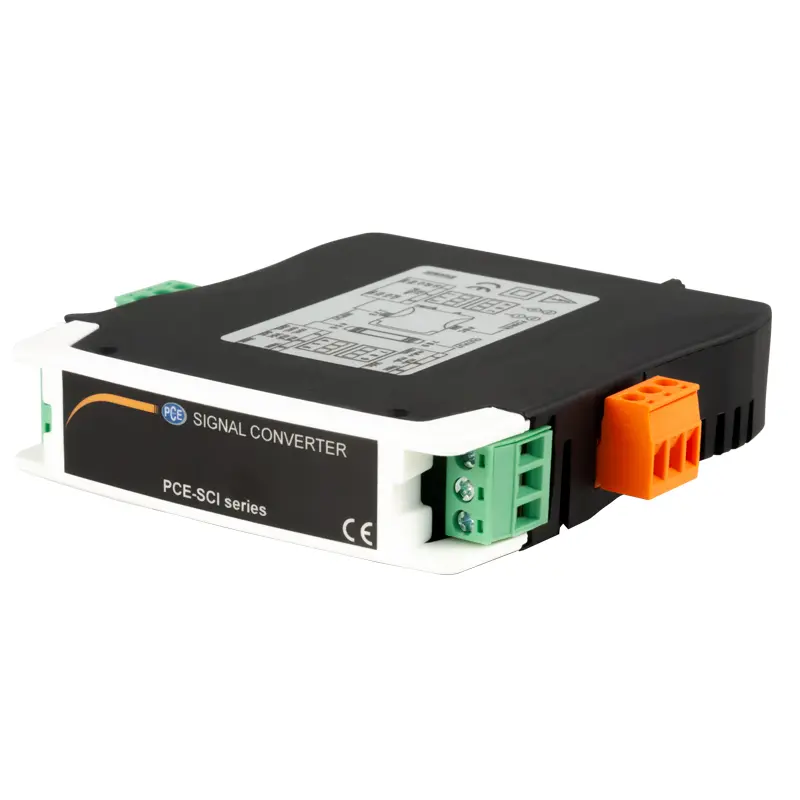

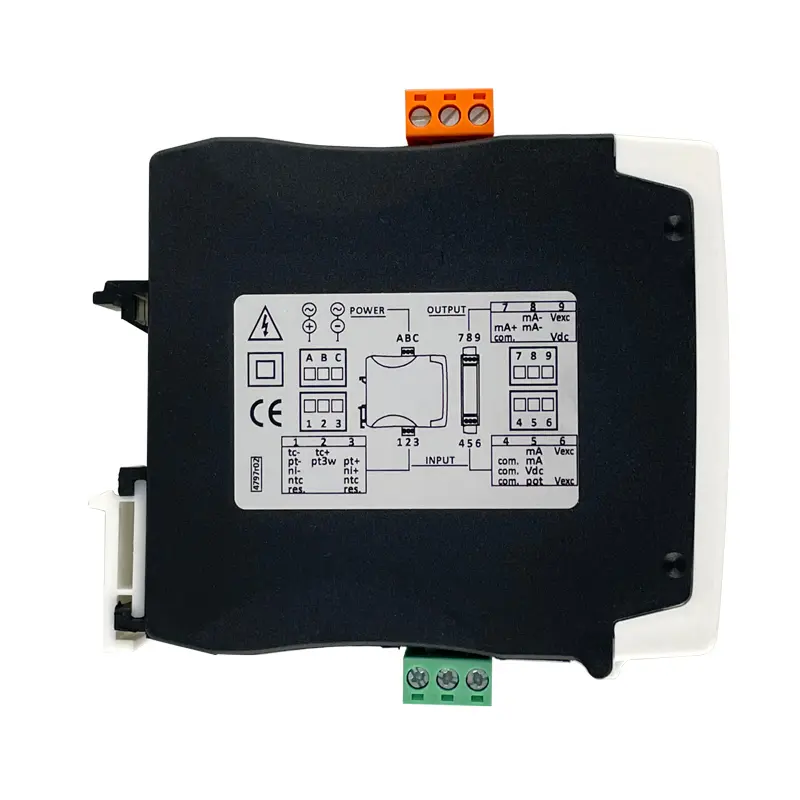

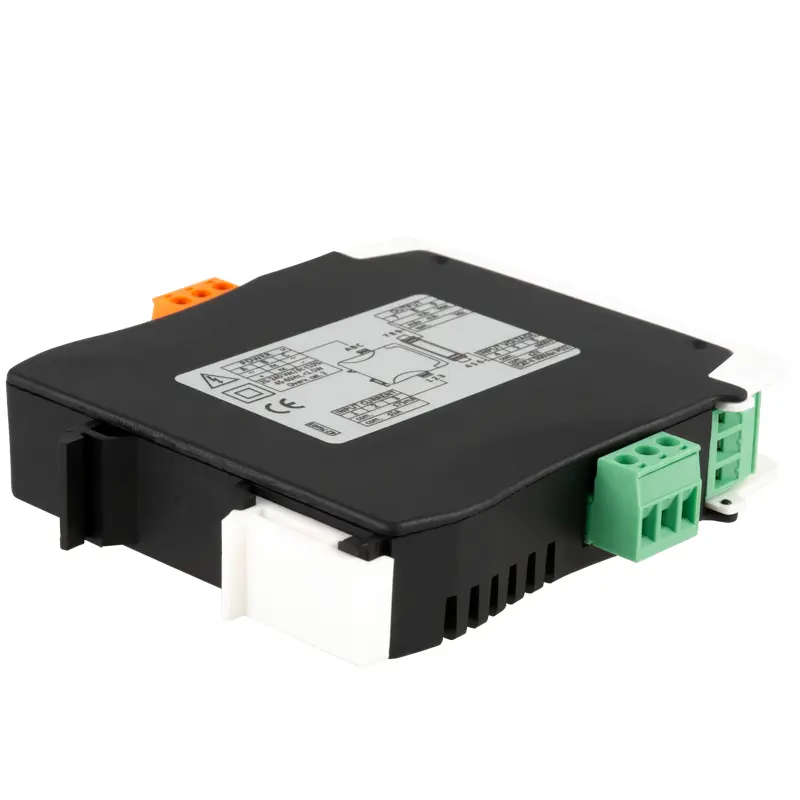

Spændingsomformer PCE-SCI-U

Varenr.: PCE-SCI-U

EAN: 4250348722256

Beskrivelse

Spændingsomformer Strøm - spænding - Temperatur

Signalkonverter med over 100 justerbare kombinationer/analoge indgangssignaler (0 .. . 10 V, 4 ... 20 mA, Pt100, termoelementer) til elektrisk isolerede, analoge standardsignaler

Spændingsomformeren konverterer et analogt indgangssignal til et tilsvarende analogt udgangssignal. Indgangs- og udgangssignalerne fra spændingsomformeren er fuldstændig galvanisk isolerede. Indgangs- og udgangsområderne indstilles med to knapper. Indstillingstypen vises på et internt LED-display.

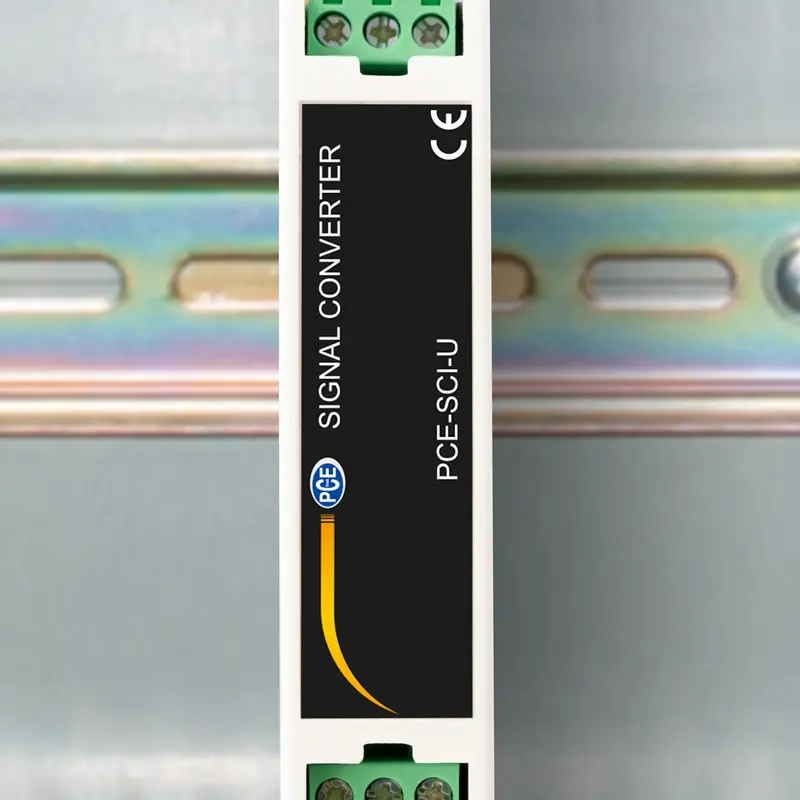

Over 100 forskellige kombinationer af input og output, samt fri skalering inden for de indstillede områder, gør denne spændingsomformer til en universelt anvendelig enhed og sparer dyrt og tidskrævende opbevaring af forskellige typer. Da ind- og udgangsområdet også kan indstilles ens, kan spændingsomformeren også bruges til galvanisk afkobling. Spændingsomformeren klikkes ganske enkelt på en C- eller tophat-skinne. Spændingsomformeren kan drives med en spænding mellem 18 ... 265 V AC/DC.

Funktioner

- over 100 kombinationer kan forudvælges

- frit skalerbar

- i drift på mindre end 5 minutter

- konverterer analogt inputområde

- komplet galvanisk isolering

- strømforsyning 18 ... 265 V AC/DC

Specifikationer


Input	Måleområde	Nøjagtighed	Overbelastning
		;
Process Stream	4 ... 20 mA	< 0,3 % af Mb.	maks. 25 mA
Processpænding	0 ... 10 V	< 0,3 % af Mb.	maks. 25VDC

Potentiometer 0 ... 100 %	0 ... 500 Ω	< 1 % af Mb.
	0 ... 20 kΩ

Modstand	0 ... 2,5 kΩ	< 1 % af Mb.
	0 ... 5 kΩ
	0 ... 10 kΩ
	0 ... 25kΩ
	0 ... 50 kΩ
	0 ... 100kΩ

NTC(R25=10K; β=3500)	-60 ... 90 °C	<1 % f.s. Mb
NTC (44006)	-60 ... 90 °C
	0 . .. 90 °C

Termoelement type J	0 ... 150 °C	<0,5 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1200 °C

Termoelement type K	0 ... 150 °C	><0,5 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1350 °C

Type N termoelement	0 ... 150 °C	><1 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1300 °C

Type E termoelement	0 ... 150 °C	><0,5 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 900 °C

Termoelement type T	0 ... 100 °C	< 1% af Mb.
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C

Termoelement type R	0 ... 900 °C	<2 % af Mb.
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

Type S termoelement	0 ... 900 °C	<2 % af Mb.
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

Pt100 (2- og 3-leder)	-200 . .. 200 °C	<0,5 % f.s. Mb.
	-100 ... 100 °C
	-50 ... 50 °C

	0 ... 100 °C	<0,3 % f.s. Mb.
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C
	0 ... 500 °C
	0 ... 600 °C
	0 ... 700 °C

Pt500	-150 ... 150 °C	><1 % af Mb.
	0 ... 300 °C
	0 ... 630 °C

Pt1000	-150 ... 150 °C	<1 % af Mb.
	0 ... 300 °C
	0 ... 630 °C

Ni100	-60 ... 180 °C	<1 % f.s. Mb.
Ni1000	-60 ... 180 °C	<1 % af Mb.

Temperaturafvigelse	150 ppm/°C
Svartid	300 ms ( 0 ... 99 % af Mb )
Output	Aktiv : 4 ... 20 mA; maks. belastning 400 Ω
	Passiv: 4 ... 20 mA; maks. 30 V sløjfespænding
	0 ... 10 V ; maks. belastning 1 kΩ
Indstilling	Interne knapper
Skærm	Intern LED-skærm
Strømforsyning	18 ... 265 V AC/DC / 45 ... 65 Hz
Strømforbrug	< 1,5 W
Tværsnit af kabler, der kan tilsluttes	1 ... 2,5 mm²
Beskyttelseskategori	2
Isolation	2300 Veff (maks. 60 s)
Beskyttelsesgrad	IP30
Montering	35 mm DIN-skinnemontering
Driftsbetingelser	0 ... 50 °C / ikke-kondenserende
Opbevaringsforhold	-20 ...70 °C / ikke-kondenserende
Opvarmningstid	ca. 15 min
Dimensioner	106 x 108 x 22,5 mm
Vægt	ca. 150 g
