Varenr.: PCE-C-R8LFC

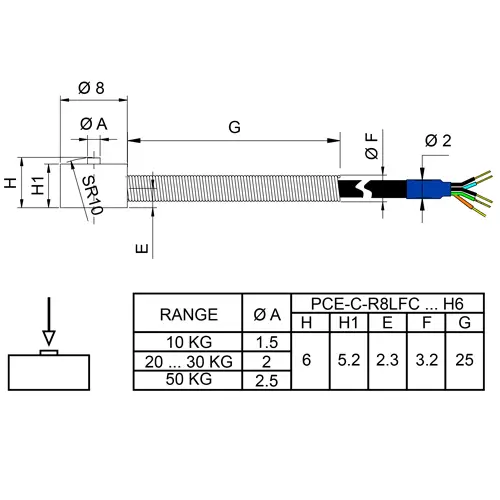

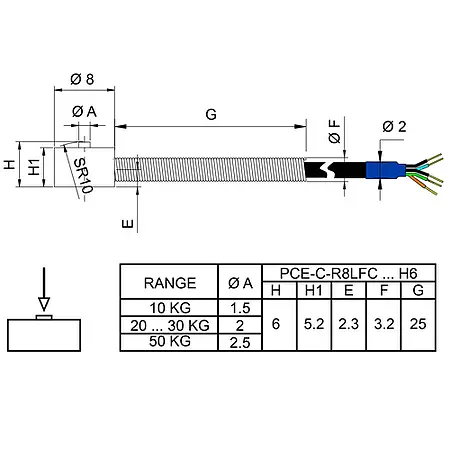

Kraftsensor PCE-C-R8LFC serie 10-50 kg

195,00 DKK
243,75 DKK
PCE-C-R8LFC
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
–
1,0 … 5,0 % F.S.
Druck
Rundform
10 - 50kg
Leveringstid: 2 Wochen

Beskrivelse

Miniaturekraftsensoren kan findes i mange anvendelsesområder, især på grund af dens kompakte dimensioner. Med et lille kraftpåføringsområde muliggør miniaturekraftsensoren kraftmåling på små kontaktflader.

Specifikationer

td>
Nominel belastning / kraft FS 10 / 20 / 30 / 50 kg
100 / 200 / 300 / 500 N
!!! Nominel belastning/kraft kan vælges !!!
Grænse belastning/kraft 150 %
Brækningsbelastning/kraft 200 %
Nominel værdi 1,0 - 1,5 mV/V
Nyttig rækkevidde af forsyningsspændingen2,5 V - 5 V
Maksimal forsyningsspænding5 V
Afvigelse af nulsignalet± 2 % FS
Linearitetsafvigelse1,0 … 5,0 % FS
Vendspænding (hysterese)1,0 … 5,0 % FS
Gentagelighed1,0 … 5,0 % FS
Belastningskrybning (30 min)0,1 … 0,5 % FS
Indgangsmodstand350 ± 10 Ω
Udgangsmodstand350 ± 3 Ω
Isolationsmodstand≥5000 MΩ / 100 VDC
Nominelt område af omgivelsestemperatur-10 … 60 °C
Anvendelse af temperaturområde-20 … 80 °C
Karakteristikkens temperaturkoefficient tes0,1 % FS / 10 °C
Nulpunktets temperaturkoefficient0,1 % FS / 10 °C
SensorkabelØ 2 x 3 m / (åbne ender)
KabeltildelingEXC+ = rød
EXC- = sort
SIG+ = grøn
SIG- =  hvid
GND = gul
Materiale / målelegemerustfrit stål
BeskyttelsesklasseIP65
!!! Nominel belastning/kraft kan vælges !!!
