Varenr.: PCE-DPD-U

Procesdisplay PCE-DPD-U

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

Beskrivelse

Procesvisning

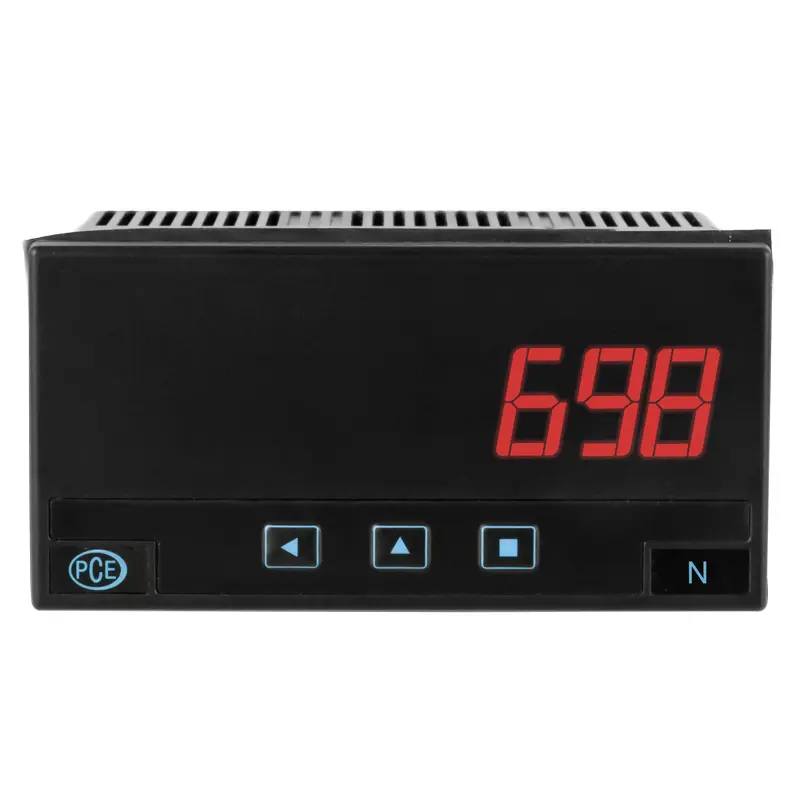

Universelt display til forskellige signaler / 4-cifrede / valgfrie udgangskort / modulært design / IP65 front

Procesdisplayet kan konfigureres som AC- og DC-voltmeter (op til 600 Vac / DC), AC- og DC-amperemeter (op til 5 AAC / DC). Procesdisplayet viser også målte værdier af processignaler (mA, VDC), termoelementer, resistive temperatursensorer (Pt, Ni, PTC og NTC), modstande, potentiometre og frekvens. Procesdisplayet kan konfigureres ved hjælp af fronttasterne. Procesdisplayet er indbygget i en kontrolpaneludskæring med standardstørrelsen 96 x 48 mm (1/8 DIN). Den målte værdi kan skaleres med 4 cifre (9999 / -1999).

Der er også en hurtig adgangsfunktion til alarmsætpunkter, ekstern styring til aktivering af foruddefinerede funktioner, eco-tilstand for lavt forbrug, valgbar dobbeltskalering, 5 konfigurerbare lysstyrkeniveauer tilgængelige på procesdisplayet. En enkelt universel strømforsyning 18 ... 265 V AC / DC gør procesdisplayet til et letanvendeligt procesmåleapparat. Valgfrie moduler til udgang og styring (relæ, analog udgang, Modbus RTU) er tilgængelige for brugeren af procesdisplayet.

Funktioner

- IP 65 på forsiden

- forskellige enheder mulige

- digitalt display til den industrielle proces

- valgfri udgange

- 4-cifret digitalt display

- mange sensorer kan tilsluttes

Specifikationer


Input	2-, 3-leder PT100, PT500, PT1000, Ni100, Ni200, Ni1000
	Termoelementer type K, J, E, N, L, R, S, B, T, C
	Potentiometer: 500 ... 20 kOhm
	Modstand: 5k ... 50kOhm
	Processignaler: 4 ... 20 mA, 0 ... 10 V
	Frekvens: 0 ... 100 Hz
	DC-spænding: 60 mV, 200mV 2V, 20V, 200V, 600V
	DC strøm: 20 mA, 5 A
	AC-spænding: 2V, 20V, 200V, 600V
	AC strøm: 20 mA, 5 A
Målehastighed	3/sekund
Opløsning	16 bit
Nøjagtighed	0,1 %
Intern modstand	Spændingsmåling: 1 MΩ
	Strømmåling: 12 Ω
Skalering	21 point
Skærm	4-cifret, 7-segment LED-display, trefarvet
Visningsområde	- 1999 ... 9999
Udgange	Relæ, Anaog, Seriel med valgfri udgangskort
Omgivelsestemperatur	I drift: 0 °C ... 55 °C
&n bsp;	Opbevaring: -20 °C ... +70 °C
Dimensioner digitalt display	96 mm x 48 mm x 91 mm
Paneludskæring	92 mm x 45 mm (ifølge DIN)
Forsyningsspænding	18 .. 265 V AC/DC
Beskyttelsesklasse	Forside: IP 65
Vægt	< 200 g
Montering	Montering af clips med spændeskruer,
	Elektrisk forbindelse via klemrække
Digitalt displayhus	Robust plastikhus
