Spændingsindikator PCE-N20Z

Varenr.: PCE-N20Z

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

til måling af spændinger op til 400 V AC og strømme op til 5 A AC/ 5-cifret display/

2 alarmudgange / konfiguration via software / Front IP 65

PCE-N20Z spændingsdisplay er til måling af AC-spændinger op til 400 V og AC-strømme op til 5 A kan bruges. Spændingen, der skal måles, tilsluttes direkte og kan derefter aflæses på spændingsindikatorens 5-cifrede LED-display. Displayfarven på dette spændingsdisplay kan være i tre farver afhængigt af den målte værdi. Brugeren kan selv definere grænserne. Dette muliggør en vurdering af den aktuelle målte værdi ved første øjekast. De to åbne kollektorudgange kan bruges til at overvåge spændingen. Hvis grænseværdierne overskrides eller ikke nås, aktiveres alarmerne. Den gratis LPCon-software er tilgængelig til at konfigurere alarmgrænserne og grænserne for skift af displayfarve.

Ud over at planlægge spændingsvisningen, giver dette også mulighed for at udlæse en eksisterende konfiguration. Når konfigurationer er oprettet, kan de gemmes i en fil og hentes frem igen fra samme. Dette gør det muligt at konfigurere flere spændingsdisplays med de samme indstillinger. Spændingsdisplayet tilsluttes pc'en ved hjælp af den valgfri programmeringsadapter PCE-PD14, som konverterer datastrømmen og sender den til en USB-port på computeren. Spændingsdisplayet fås i to versioner, som adskiller sig i strømforsyningen (230 V eller 24 V).

- 2 alarmudgange
- Konfiguration via USB-interface
- Tre-farvet LED-display
- IP 65 på front
- Spændinger op til 400 V AC
- Strømme op til 5 A AC
- Tilslutning via skrueklemmer

Input 1A, 5A, 100V, 250V, 400V
Indgangsmodstand 2 MΩ
Nøjagtighed (20 - 500 Hz) ± (0, 5 % FS + 1 dgt.)
Gennemsnitstid 0,5 ... 20 s

Udgange 2x åben solfanger, 30 V, 20 mA
Display 5-cifret 7- Segment LED-display, højde: 14 mm
trefarvet
Visningsområde -19999 ... 99999
Omgivelsestemperatur I drift: -10 °C ... 55 °C
Opbevaring: -25 °C ... +85 °C
maks. luftfugtighed < 95 % ikke-kondenserende
Mål 96 mm x 48 mm x 64 mm
Panel udskæring 92 mm x 45 mm (ifølge DIN)
Forsyningsspænding 85 ... 253 V AC/DC , 20 .. .40V AC/DC
Strømforbrug < 6 VA
Beskyttelsesgrad Forside: IP 65
Vægt < 250 g
Montering Monteringsclips med spændeskruer,
Tilslutning via klemrække
Hus Robust plastikhus
Spændingsvisningen er via skrueklemmer på bagsiden elektrisk tilsluttet. En oversigt over tilslutningerne er placeret på huset, hvilket muliggør hurtig og sikker installation på stedet. Spændingsdisplayets programmeringsgrænseflade (PD14) er også placeret her. Den er designet som en western fatning. Programmeringsadapteren konverterer datastrømmen til en USB-grænseflade.

1 x spændingsindikator PCE-N20Z
1 x fastgørelsesmateriale
1 x tætning
1 x betjeningsvejledning

Instruktioner
datablad

Tilbehør

Varenr.: PCE-TGH450

Desktop kabinet PCE-TGH450

PCE-TGH450-hus til skærme, controllere eller papirløse optagere med paneludskæring 45,0 x 92,0 mm. Til laboratoriebrug.

Boligtype: Skrivebordskabinet med fødder
Boligmateriale: ABS
Frontpanelmateriale: Aluminium
Udskæring: 45 x 92 mm

Fabrikant:PCE Instruments

929,00 DKK

Varenr.: PCE-PD14

Programmeringsadapter PCE-PD14

Programmeringsadapteren PCE-PD14 bruges til at konfigurere displayenheder fra PCE Instruments. Programmeringsadapteren er tilsluttet pc'en via USB og er kompatibel med alle gængse Windows-operativsystemer. Adapteren er forbundet til displayenheden via et Western-kabel. Programmeringsadapteren PCE-PD14 styres via softwaren LPCon.

- Til programmering af PCE-N2x-skærme og PCE-P2x-transducere
- USB-forbindelse
- RJ11-enhedsforbindelse
- inkl. software

Fabrikant:PCE Instruments

520,00 DKK

Instruktioner
datablad

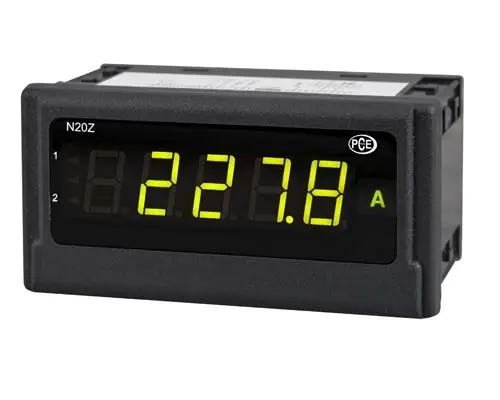

Spændingsdisplay PCE-N20Z

Spændingsdisplay PCE-N20Z i elektricitetstilstand

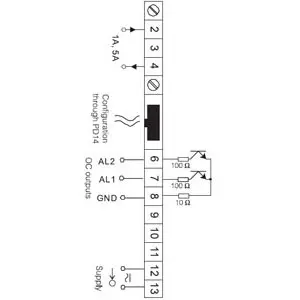

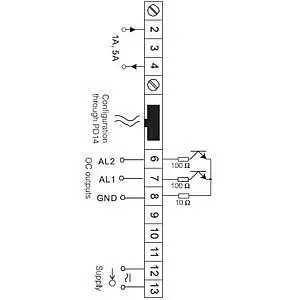

Forbindelse af elektricitetsmåling PCE-N20Z

Spændingsindikator PCE-N20Z

Tilbehør

Input	1A, 5A, 100V, 250V, 400V
Indgangsmodstand	2 MΩ
Nøjagtighed (20 - 500 Hz)	± (0, 5 % FS + 1 dgt.)
Gennemsnitstid	0,5 ... 20 s
Udgange	2x åben solfanger, 30 V, 20 mA
Display	5-cifret 7- Segment LED-display, højde: 14 mm trefarvet
Visningsområde	-19999 ... 99999
Omgivelsestemperatur	I drift: -10 °C ... 55 °C Opbevaring: -25 °C ... +85 °C
maks. luftfugtighed	< 95 % ikke-kondenserende
Mål	96 mm x 48 mm x 64 mm
Panel udskæring		92 mm x 45 mm (ifølge DIN)
Forsyningsspænding	85 ... 253 V AC/DC , 20 .. .40V AC/DC
Strømforbrug	< 6 VA
Beskyttelsesgrad	Forside: IP 65
Vægt	< 250 g
Montering	Monteringsclips med spændeskruer, Tilslutning via klemrække
Hus	Robust plastikhus
Spændingsvisningen er via skrueklemmer på bagsiden elektrisk tilsluttet. En oversigt over tilslutningerne er placeret på huset, hvilket muliggør hurtig og sikker installation på stedet. Spændingsdisplayets programmeringsgrænseflade (PD14) er også placeret her. Den er designet som en western fatning. Programmeringsadapteren konverterer datastrømmen til en USB-grænseflade.
