Installationsindikator PCE-N20Z

Installationsdisplay PCE-N20Z i elektricitetstilstand

Forbindelse af elektricitetsmåling PCE-N20Z

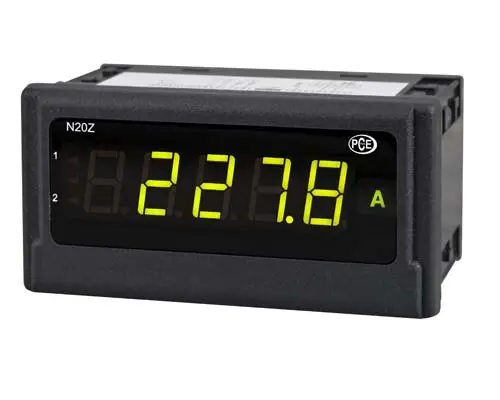

Indbygget skærm PCE-N20Z AC spænding / strøm

Varenr.: PCE-N20Z

EAN:

818,00 DKK

Pris ekskl. moms

1.022,50 DKK

Pris inkl. moms

Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).

Varenr.

PCE-N20Z

Leveringstid: 1 - 2 Hverdage

Indgang

Visning af forsyningsspænding

Enhed

input størrelse

Wechselspannung / Wechselstrom

skærmen

LED - 5-stellig

udgange

OC Schaltausgang

månedlig have

Panelmontage

cifferhøjde

14 mm

Dimensioner

48 x 96 mm

»Spørgsmål om denne vare

Tilbehør

Desktop kabinet PCE-TGH450

981,00 DKK

Programmeringsadapter PCE-PD14

520,00 DKK

Beskrivelse

til måling af spændinger op til 400 V AC og strømme op til 5 A AC/ 5-cifret display /
2 alarmudgange / konfiguration via software / IP 65 på fronten

Det indbyggede display PCE-N20Z kan bruges til at måle AC-spændinger op til 400 V og AC-strømme op til 5 A. Spændingen, der skal måles, tilsluttes direkte og kan derefter aflæses på det 5-cifrede LED-display på det indbyggede display. Displayfarven på dette indbyggede display kan være i tre farver afhængigt af den målte værdi. Brugeren kan selv definere grænserne. Dette muliggør en vurdering af den aktuelle målte værdi ved første øjekast. De to åbne kollektorudgange kan bruges til at overvåge spændingen. Hvis grænseværdierne overskrides eller ikke nås, aktiveres alarmerne. Den gratis LPCon-software er tilgængelig til at konfigurere alarmgrænserne og grænserne for skift af displayfarve. Udover at konfigurere det indbyggede display, giver dette også mulighed for at udlæse en eksisterende konfiguration. Når konfigurationer er oprettet, kan de gemmes i en fil og hentes frem igen fra samme. Dette gør det muligt at konfigurere flere indbyggede skærme med de samme indstillinger. Det indbyggede display forbindes til pc'en ved hjælp af den valgfri programmeringsadapter PCE-PD14, som konverterer datastrømmen og sender den til en USB-port på computeren. Det indbyggede display fås i to versioner, som adskiller sig i strømforsyningen (230 V eller 24 V).

Funktioner

- 2 alarmudgange
- Konfiguration via USB-interface
- Tre-farvet LED-display
- IP 65 på front
- Spændinger op til 400 V AC
- Strømme op til 5 A AC
- Tilslutning via skrueklemmer

Specifikationer

Input	1A, 5A, 100V, 250V, 400V
Inputmodstand		2 MΩ
Nøjagtighed (20 - 500 Hz)	± (0,5 % FS + 1 dgt.)
Gennemsnitstid	0,5 ... 20 s
Udgange	2x åben solfanger, 30 V, 20 mA
Skærm	5-cifret 7-segment LED-display, højde: 14 mm trefarvet
Visningsområde	-19999 ... 99999
Omgivelsestemperatur	I drift: - 10 °C ... 55 °C Opbevaring: -25 °C ... +85 °C
maks. luftfugtighed	< 95 % ikke-kondenserende
Mål	96 mm x 48 mm x 64 mm
Panel udskæring		92 mm x 45 mm (ifølge DIN)
Forsyningsspænding	85 ... 253 V AC/DC , 20 .. .40V AC/DC
Strømforbrug	< 6 VA
Beskyttelsesgrad	Forside: IP 65
Vægt	< 250 g
Montering	Monteringsclips med spændeskruer, Tilslutning via klemrække
Hus	Robust plastikhus
Spændingsdisplayet er elektrisk forbundet via skrueterminalerne på bagsiden. En oversigt over tilslutningerne er placeret på huset, hvilket muliggør hurtig og sikker installation på stedet. Spændingsdisplayets programmeringsgrænseflade (PD14) er også placeret her. Den er designet som en western fatning. Programmeringsadapteren konverterer datastrømmen til en USB-grænseflade.
