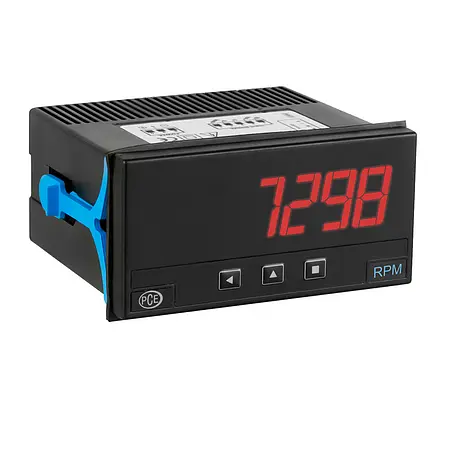

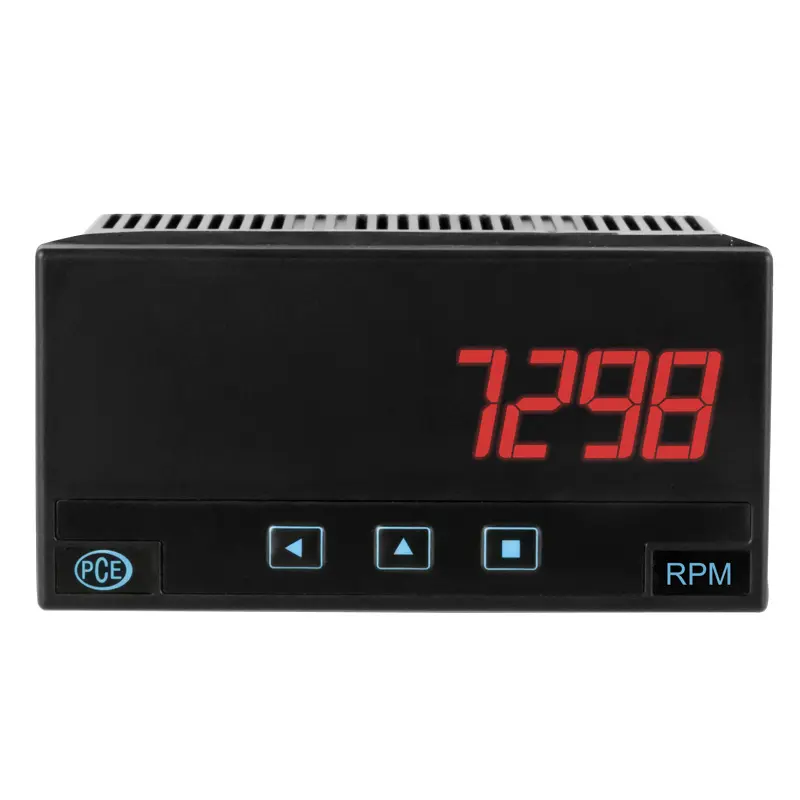

Det indbyggede display har to pulsindgange (NPN / PNP) og en nulstillingsindgang. Industrimåleren viser målte værdier mellem -199.999 ... 999.999 på det 6-cifrede LED-display. Displayet fra det indbyggede display kan indstilles ved hjælp af de tre fronttaster, og input kan skaleres individuelt.

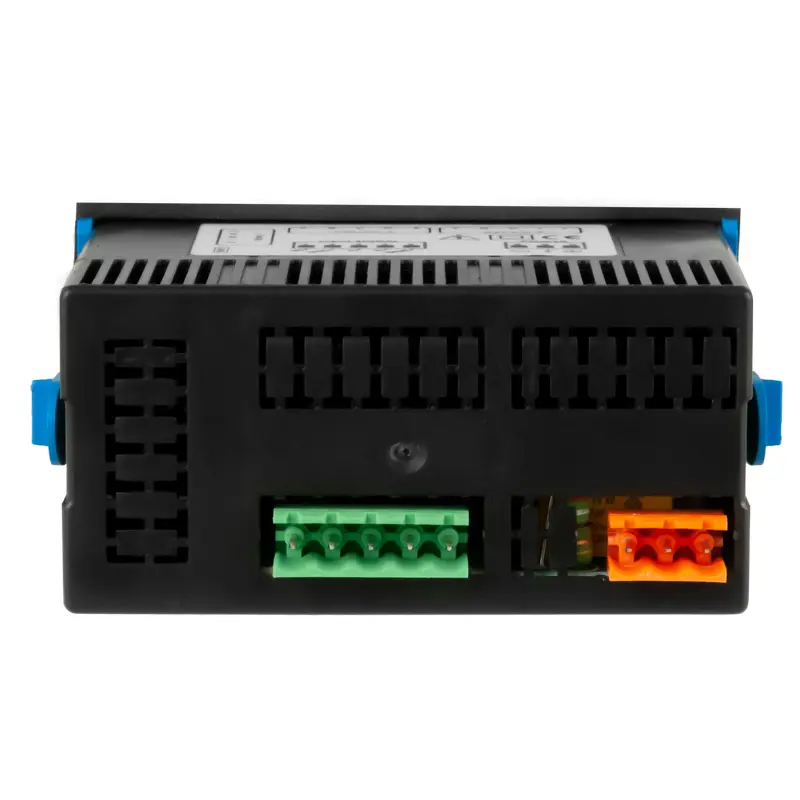

Den indbyggede skærm kan være NPN, PNP & Evaluer Namur-sensorer samt roterende encodere og nærhedssensorer og er velegnet til styktælling, hastighedsmålinger osv. takket være indstillingsmulighederne. Industridisken har målene 96 x 48 mm. Den indbyggede skærm har flere tælletilstande (addition, subtraktion, blokering, kvadrering...). Op til tre forskellige udgangskort kan valgfrit installeres på bagsiden af industrimåleren.
| Indgang | 2 tællerindgange (NPN / PNP) |
| 1 styresignal (nulstil) | |
| Måleområder | tæller |
| Hurtig: maks. 250 kHz | |
| Normal: maks. 9 kHz | |
| Flowsensorer | Hurtig : maks. 500 kHz |
| Langsom: 1 mHz ... 200 Hz | |
| Skærm | Periodetæller |
| Normal: maks. 500 kHz | |
| Langsom: 1 mHz ... 200 Hz | |
| -199.999 ... 999.999 | |
| Decimalpunkt justerbar | |
| 6-cifret 7-segment LED-skærm, 14 mm | |
| Opdateringstid: 15 Hz | |
| Strømforbrug | 70 mA |
| Udgange (valgfrit) | Relæ (250 V / 8 A AC) |
| Analog udgang (0/4 ... 20 mA eller 0 ... 10 V) | |
| Transistoralarmudgang (30 V DC / 35 mA) | |
| SSR-udgang (15 V DC / 45 mA) | |
| RS485-grænseflade | |
| RS232-grænseflade | |
| Modbus-grænseflade | |
| Omgivelsestemperatur | I drift: -25 °C ... 55 °C |
| Opbevaring: -33 °C ... +70 °C | |
| Mål |
96 mm x 48 mm x 91 mm |
| Paneludskæring | 92 mm x 45 mm (ifølge DIN) |
| Forsyningsspænding | 85 ... 265 V AC / DC (PCE-DPD-P1) |
| Beskyttelsesklasse | Forside: IP 65 |
| Vægt |
< 150 g |
| Montering | Montering af klip |
| Forbindelse via klemrække | |
| Standarder |
EN 61010-1 CAT III |
