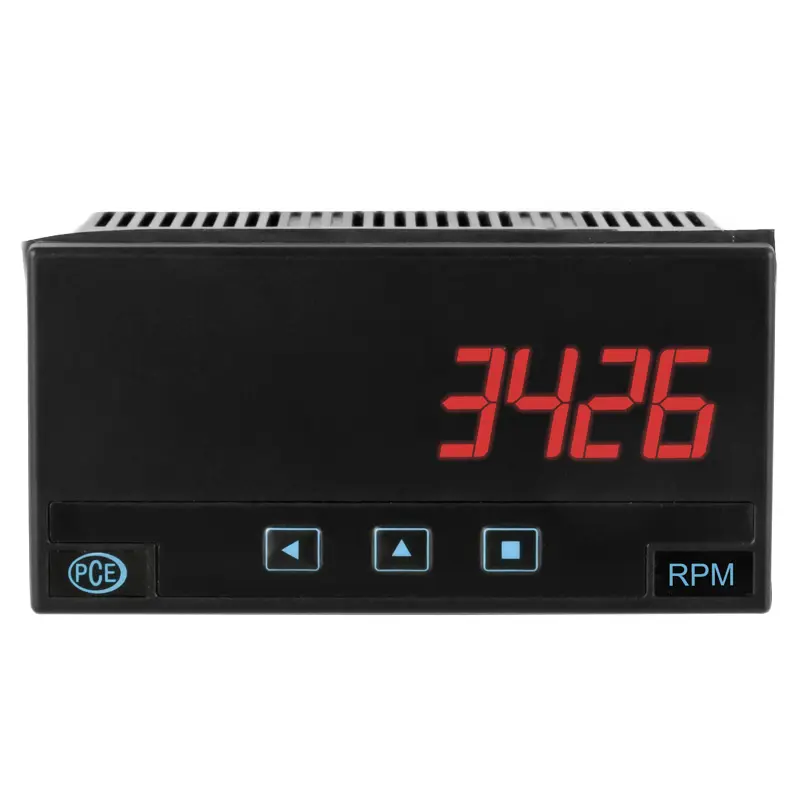

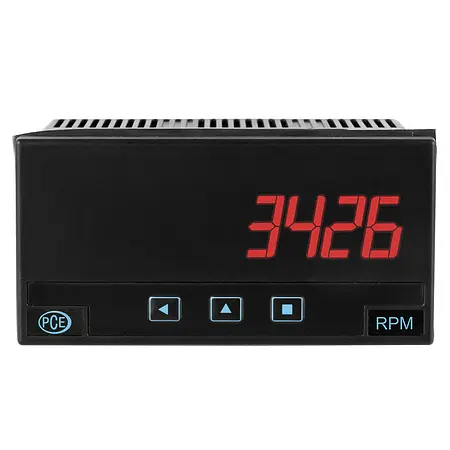

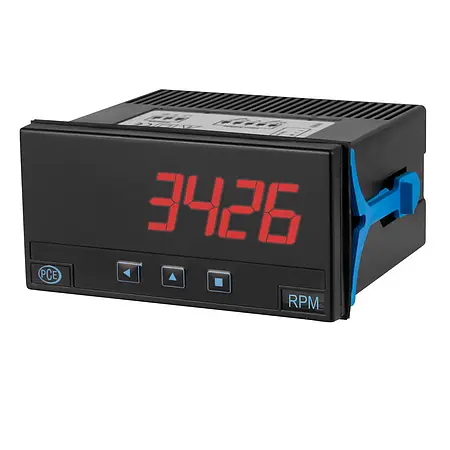

Frekvensvisningen har to pulsindgange (NPN / PNP) og en nulstil input. Industrimåleren viser målte værdier mellem -199.999 ... 999.999 på det 6-cifrede LED-display. Visningen af frekvensvisningen kan indstilles ved hjælp af de tre fronttaster, og indgangen kan skaleres individuelt.

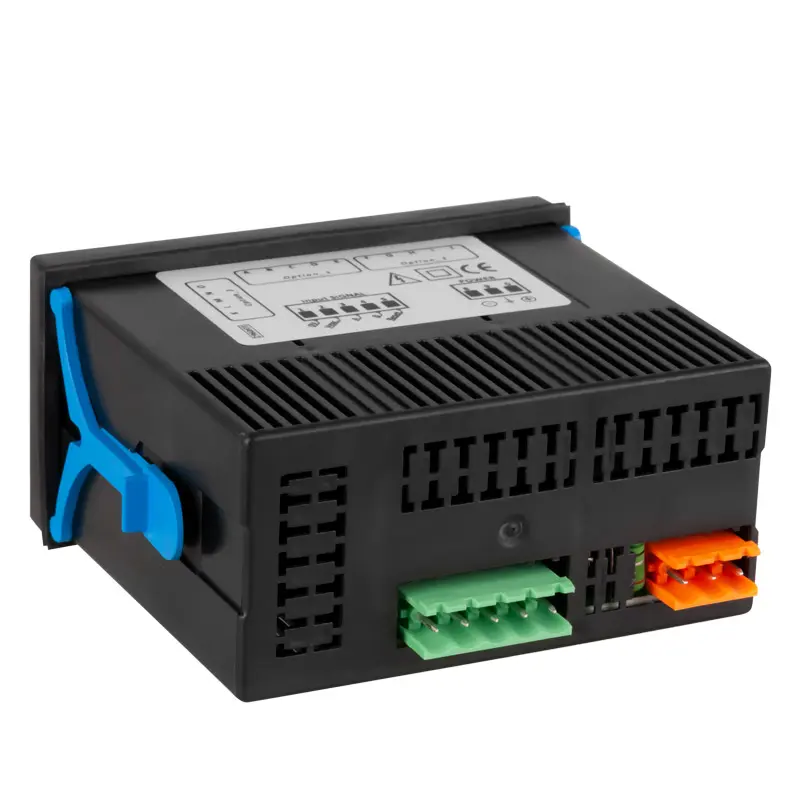

Frekvensvisningen kan være NPN, PNP & Evaluer Namur-sensorer samt roterende encodere og nærhedssensorer og er velegnet til styktælling, hastighedsmålinger osv. takket være indstillingsmulighederne. Frekvensdisplayet har dimensionerne 96 x 48 mm. Frekvensvisningen har flere tælletilstande (addition, subtraktion, blokering, kvadrering...). Op til tre forskellige udgangskort kan valgfrit installeres på bagsiden af industrimåleren.
| Input | 2 tællerindgange (NPN) / PNP) | |
| 1 styresignal (nulstil) | ||
| Måleområder | Tællere | |
| Hurtig: maks. 250 kHz | ||
| Normal: maks. 9 kHz | ||
| Fluxsensorer | Hurtig: maks. 500 kHz | |
| Langsom: 1 mHz ... 200 Hz | ||
| Display | Periodetæller | |
| Normal: maks. 500 kHz | ||
| Langsom: 1 mHz ... 200 Hz | ||
| -199. 999 ... 999.999 | ||
| Justerbar decimal | ||
| 6-cifret 7-segment LED-display, 14 mm | ||
| Opdateringstid: 15 Hz | ||
| Strømforbrug | 70 mA | |
| Udgange (valgfrit) | Relæ (250 V / 8 A AC) | |
| Analog udgang (0/4 ... 20 mA eller 0 .. . 10 V ) | ||
| Transistoralarmudgang (30 V DC / 35 mA) | ||
| SSR-udgang (15 V DC / 45 mA) | ||
| RS485-grænseflade | ||
| RS232-grænseflade | ||
| Modbus-grænseflade | ||
| Omgivelsestemperatur | I drift: -25 °C ... 55 °C | |
| Opbevaring: -33 °C ... +70 °C | ||
| Dimensioner | 96 mm x 48 mm x 91 mm | |
| paneludskæring | 92 mm x 45 mm (ifølge DIN) | |
| Forsyningsspænding | 11 ... 60 V AC / DC (PCE-DPD-P2) | |
| Beskyttelsesklasse | Forside: IP 65 | |
| Vægt | < 150 g | |
| Montering | Monteringsklip | |
| Forbindelse via klemrække | ||
| Standarder | EN 61010 -1 CAT III | |
