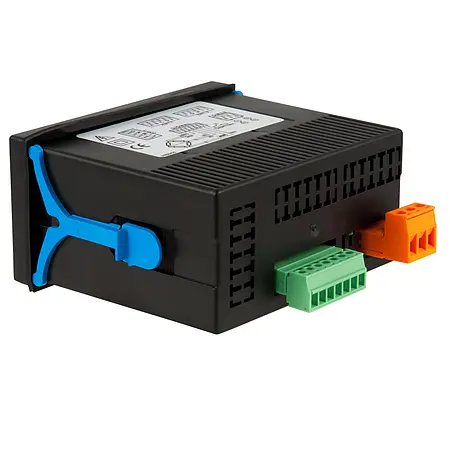

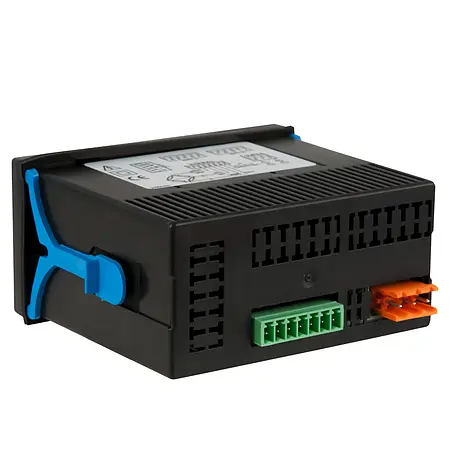

PCE-DPD-F2 kraftdisplay til strain gauges med mV/V / modulære udgangskort / 6-cifret LED-display / 230 V eller 24 V strøm forsyning

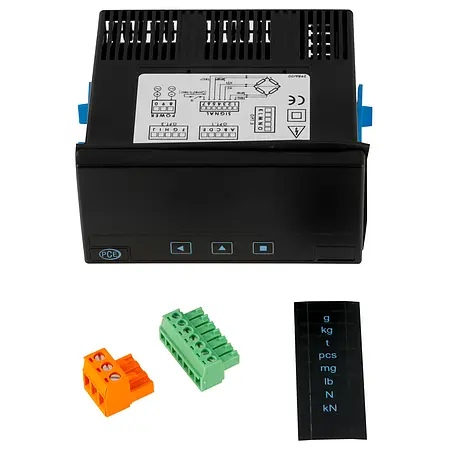

Det indbyggede display bruges til at vise kraften og vægt detekteret af kraftsensorer og vejeceller med strain gauges. Udgangssignalet fra målecellen er irrelevant, da DMS-displayet gør det muligt at vise den korrekte vægt i mV/V baseret på den indstillede følsomhed. DMS-displayet viser de målte værdier på et 6-cifret LED-display. Måleområdet kan teoretisk være mellem -199999 ... 999999. Afhængig af den ønskede og indstillede skalering kan et tilsvarende enhedsmærkat påsættes det indbyggede display.

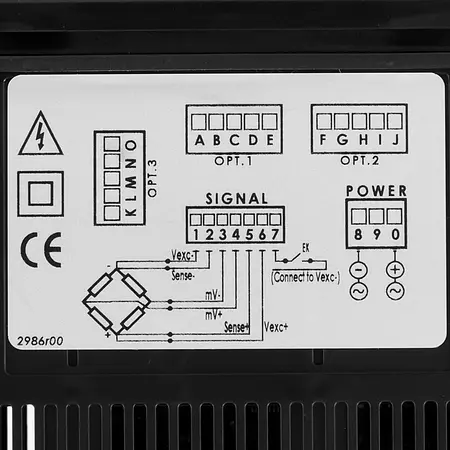

DMS displayet kan direkte forsyne den tilsluttede målecelle med strain gauges med spænding. Forsyningsspændingen kan vælges mellem 5 V og 10 V. Afhængigt af den valgte spænding kan der tilsluttes op til 8 eller 4 kraft- eller vejeceller til det digitale DMS-display. En særlig egenskab ved dette digitale display til mV/V er det modulære udgangskoncept. Forskellige, udskiftelige outputkort er tilgængelige her afhængigt af applikationen.
Signalindtastningsområde |
Nøjagtighed ved 25 °C |
Sensitivitet i |
Sensitivitet i mV/V ved 10 V |
|
0 ... 100 mV DC |
± 0,05 % af aflæsning Mb |
20 mV/V |
10 mV/V |
|
0 ... 30 mV DC |
± 0,05 % f.s. Mb |
6 mV/V |
3 mV/V |
|
0 ... 20 mV DC |
± 0,05 % f.s. Mb |
4 mV/V |
2 mV/V |
|
0 ... 15 mV DC |
± 0,05 % f.s. Mb |
3 mV/V |
1,5 mV/V |
|
0 ... 10 mV DC |
± 0,05 % f.s. Mb. |
2 mV/V |
1 mV/V |
|
0 ... 5 mV DC |
± 0,05 % f.s. Mb. |
1 mV/V |
0,5 mV/V |
|
Maksimal indgangsspænding |
30 V i alle måleområder |
|||
Forsyningsspændingsmåleceller |
5V eller 10V |
|||
Maksimal strøm |
140mA |
|||
Maksimalt antal måleceller |
5 V forsyning : 1 ... 8 måleceller |
|||
Skærm |
6-cifret 7-segment LED-display |
|||
Enheder (kan bruges af brugeren) |
g , kg, t , stk, mg, lb, N, kN |
|||
Farve |
Rød |
|||
Cifferhøjde |
14 mm | |||
Visningsområde |
- 199999 ... 999999 |
|||
Decimaltegn |
Justerbar efter hvert vist ciffer |
|||
Under- og overløbsindikator |
Blinkeindikator |
|||
Målehastighed (justerbar) / responstid |
16 Hz / 63 ms |
|||
Visning af opdateringshastighed |
16 Hz |
|||

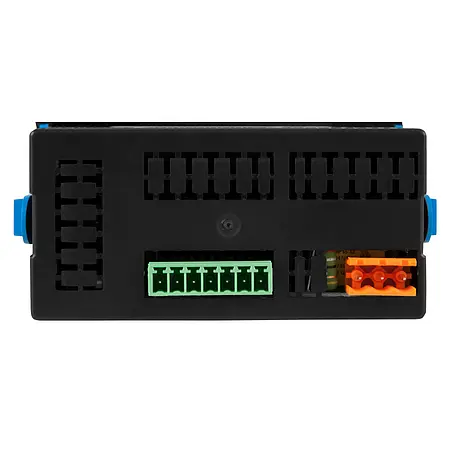

Elektriske forbindelser |
Skrueforbindelser |
|||
Strømforsyning |
11 ... 60 V DC / 24 /48VAC | |||
Strømforbrug |
maks. . 1 W uden output-kort |
|||
Beskyttelse grad |
Forside: IP65 |
|||
Samling |
Paneludskæring |
|||
Størrelse på paneludskæring |
92 x 44 mm |
|||
Dimensioner |
96 x 48 x 91 mm |
|||
Vægt |
ca. 150 g |
|||
Driftstemperatur | 0 ... 50 °C |
|||
Opbevaringstemperatur |
-20 ... 70 °C |
|||
Opvarmningstid |
ca. 15 minutter |
|||
PCE-TGH450-hus til skærme, controllere eller papirløse optagere med paneludskæring 45,0 x 92,0 mm. Til laboratoriebrug.
Boligtype: Skrivebordskabinet med fødder
Boligmateriale: ABS
Frontpanelmateriale: Aluminium
Udskæring: 45 x 92 mm
Ved hjælp af RS485-modulet til PCE-DPD digitale skærme kan de målte værdier overføres til en PC i ASCII-format.
- RS485-modul med ASCII-protokol
Ved hjælp af RS232-modulet til PCE-DPD digitale skærme kan de målte værdier overføres til en PC i ASCII-format.
- RS232-modul med ASCII-protokol
Det analoge udgangsmodul gør det muligt for PCE-DPD digitaldisplayet at vise de målte værdier som 4 ... 20 mA eller 0 ... 10 V signal til en procesoptager eller PLC.
- giver enten en 4 ... 20 mA eller 0 .. . 10 V udgang tilgængelig
Modbus RTU-modul til tilslutning til den indbyggede skærm PCE-DPD-serie. Modbus RTU-modulet gør det muligt at integrere skærmen i et Modbus-netværk som slave.
- muliggør Modbus-kommunikation
SSR-modul til tilslutning til den indbyggede skærm PCE-DPD-serie. SSR-modulet har et udskifteligt relæ.
- SSR-relæ / solid state-relæ
- 0/15 V kl. 45 mA output
Transistormodul til tilslutning til den indbyggede skærm PCE-DPD serie. Transistormodulet har en koblingstransistor.
- 1 koblingstransistor
- 35 V / 50 mA kontaktbelastning
- Flydende
Relæmodul til tilslutning til den indbyggede skærm PCE-DPD serie. Relæmodulet har et skifterelæ.
- skifterelæ
- 230 V / 8 A kontaktbelastning
- Flydende
Den flade miniature kraftsensor er kun 4 mm høj. Med en diameter på Ø 12 mm er denne miniature kraftsensor meget kompakt. Denne kraftsensor opnår en måleusikkerhed på kun 0,5%.
- Nominel belastning / kraft FS: 5-2000 kg / 50-20 kN
- Grænselast/kraft: 120%
- Brudbelastning/kraft: 150%
- Nominel værdi: 1,0 - 1,5 mV/V
- Tving sensorens nominelle belastning kan vælges!
Dette er en trykbelastningscelle som kraftsensor med et højt måleområde og små dimensioner. Dimensionerne på kraftsensoren er kun 9 mm i højden og 19 mm i diameter.
- Nominel belastning / kraft FS: 5-500 kg / 50 -5000N
- Grænselast/kraft: 120%
- Brudbelastning/kraft: 150%
- Nominel værdi: 1,0 - 1,5 mV/V
- Kraftsensorens nominelle belastning kan vælges!
En kraftsensor i rustfrit stål med en måleusikkerhed på kun 0,5 %. Med dimensionerne Ø 13 mm og en højde på 7 mm er kraftsensoren meget alsidig.
- Nominel belastning / kraft FS: 5-100 kg / 50-1000N
- Grænselast / kraft: 120%
- Brudbelastning / kraft: 150%
- Nominel karakteristisk værdi: 1,0 - 1,5 mV /V
- Kraftsensorens nominelle belastning kan vælges!
Den flade miniature kraftsensor er kun 4 mm høj. Med en diameter på Ø 12 mm er denne miniature kraftsensor meget kompakt. Denne kraftsensor opnår en måleusikkerhed på kun 0,5%.
- Nominel belastning/kraft FS: 5-50 kg / 50-500N
p> stærk
Takket være dens små dimensioner kan miniaturekraftsensoren bruges på målepunkter, der er svære at få adgang til. Den samlede højde af denne kraftsensor er noget særligt. Med en diameter på kun 10 mm er denne kraftsensor mindre i diameter end en 1 cent mønt.
- Nominel belastning/kraft FS: 5-100 kg / 50-1000N
- Grænselast / kraft: 120%
- Brudbelastning / kraft: 150%
- Nominel karakteristisk værdi: 1,0 - 1,5 mV /V
- Kraftsensorens nominelle belastning kan vælges!
Miniaturekraftsensoren kan findes i mange anvendelsesområder, især på grund af dens kompakte dimensioner. Med et lille kraftpåføringsområde muliggør miniaturekraftsensoren kraftmåling på små kontaktflader.
- Nominel belastning / kraft FS: 10-50 kg / 100-500N
stærk
