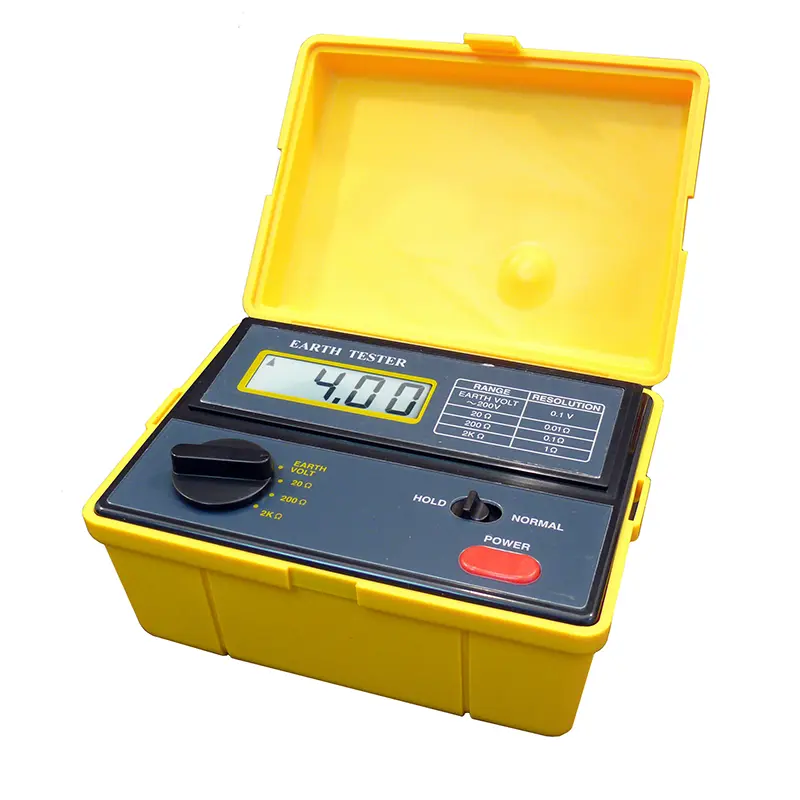

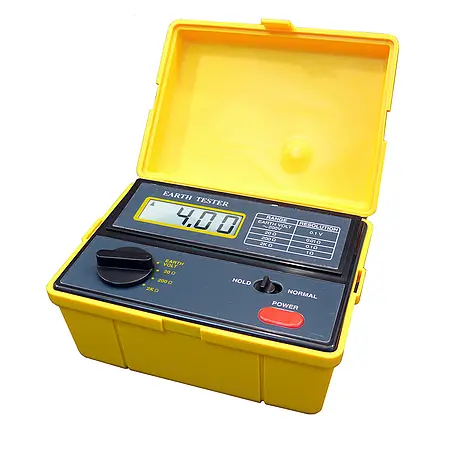

VDE Test Device PCE-ET 3000

VDE testenhed PCE-ET 3000

Varenr.: PCE-ET 3000
EAN: 4250348700803
3.920,00 DKK
4.900,00 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
:
4250348700803
PCE-ET 3000
Leveringstid: 1 - 2 Hverdage

Beskrivelse

VDE-testenhed (jordmodstand/jordspænding) til test
Grunde, fx af hus og byggegrunde
VDE-testenhed til måling af jordmodstand og jordspænding til fx lynafledere eller lynbeskyttelsesjorde til alle huse og bygninger. VDE-testenheden har et forseglet hus og er designet til de sikkerhedsfunktioner, der kræves til professionel feltservice i overensstemmelse med VDE 0413. VDE-testapparatet er særligt velegnet til måling af individuelle jordingselektroder og lynafledere samt mindre jordingssystemer og til måling af ledningsmodstand og kontinuitet af ledere og koblinger eller komponenter. Avanceret kredsløb reducerer virkningerne af jordspænding og jordmodstand fra omgivende jordelektroder til et minimum.

Kalibreringen af VDE-testenheden med de medfølgende testledninger forhindrer enhver forringelse af nøjagtigheden. Testfrekvensen på 820 Hz forhindrer påvirkningen af strøstrømme fra netfrekvenser og deres harmoniske. Ydermere har VDE-testenheden et indbygget filter til at undertrykke interferenssignaler. VDE-testenheden leveres altid fabrikskalibreret.

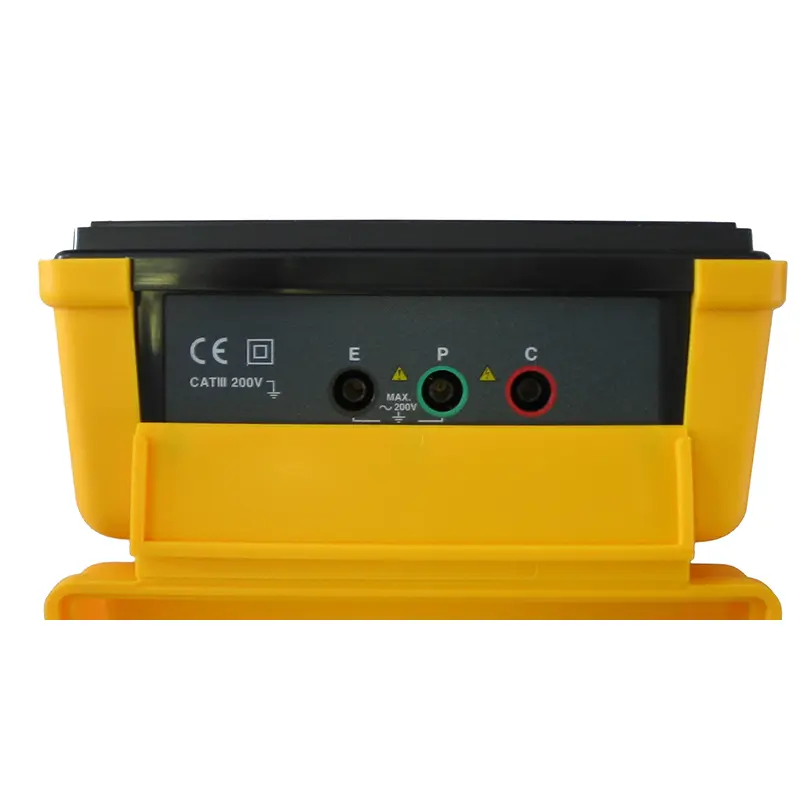

Ved at folde tilbage gult beskyttelsesdæksel fra VDE-testenheden (til bagsiden) bliver en forbindelsesstrimmel til forbindelseskablerne synlig. "E" for den sorte, "P" for den grønne og "C" til det røde tilslutningskabel til jordspyd. Enheden har en dobbelt afledning. Tilslutningstildelingen (afhængig af typen af målefunktion (jordmodstand / jordspænding) kan findes i betjeningsvejledningen (se ovenfor).

Udførelse af jordmålingen
VDE-testenheden er forbundet til de pæle, der er sat i jorden via testlinjerne. For at kunne for at udføre meget præcise målinger med VDE-testenheden, kan jorden være fugtig eller våd. Placer jordpælene i jorden i en lige linje (tilslut den sorte jordledning til pælene først, derefter den grønne ledning til en jordstang , og så den røde ledning til den anden jordstang).

Så kan VDE-testeren sættes i drift og huset jordforbindelse kan kontrolleres ch kan bruges inde i huset, for eksempel til at kontrollere forbindelsen og kvaliteten af vandrør til husjord. VDE-testeren er fremstillet i henhold til IEC 1010-1 og opfylder sikkerhedsbestemmelserne for elektroniske testenheder (CAT III).


Funktioner

- 3 ½-cifret LCD-display (maks. 1999)
- høj nøjagtighed
- batteristatus/overrækkende display
- datahold
- sikkerhed: IEC -1010-1 og CAT III
- 300 V
- måling af jordspænding og jordmodstand
- meget godt pris/ydelsesforhold
- robust gummihus
- valgfrit kalibreringscertifikat tilgængeligt



Specifikationer


Jordmodstand
Måleområde 0 ... 19.99, 0 ... 199, 0 ... 1999 Ω
Opløsning 10/100 mΩ/ 1 Ω
Nøjagtighed ±2% +2 cifre

AC - Spænding
50/60 Hz
Måleområde 0 ... 200 V AC
Opløsning 0,1 V
Nøjagtighed ±3% + 2 cifre

Nedre målegrænse 0,01 Ω
målestrøm 2 mAeff/rms
Svartid ca. . 2,5 s
Målehastighed 4 s
Testfrekvens 820 Hz
Visning over rækkevidde    ved overbelastning vises et "1"
driftsspænding 6 x 1,5V batterier
Mål 160 x 120 x 65 mm
Vægt 560 g
Sikkerhed IEC 1010- 1; EN 61010- 1
  Installationskategori III
EMC EN 50081-1; EN 50082- 1
  svarer til DIN/ VDE 0413 del 7


Leveringsomfang

1 x VDE-testenhed PCE-ET 3000
1 x testkabelsæt (15 m rød, 10 m gul, 5 m grøn)
1 x sæt jordspyd og instruktioner
